石材旋轉樓梯彎位線條如何計算用料量?

中國石材網 http://www.all-sofa.com 日期:2022/8/25 8:27:41

1、旋轉樓梯用料量計算的準備工作


(1)生產加工單的編制生產加工單是旋轉樓梯用料計算的基礎和依據。

(2)荒料已經采購回來用料依據實際荒料的的情況計算比較貼合實際。因為天然石材的變化太大了,理論計算的用料量與荒料實際質量有關系。


2、認真看生產加工單,看懂加工圖


旋轉樓梯彎位線條有單半徑彎位線條,多半徑彎位線條。在計算用料量前應該認真看單,看旋轉樓梯的安裝圖、平面布置圖、立面圖;了解旋轉樓梯彎位線條與扶手、立弧板、起步柱、欄河柱、樓梯踏步板是否是同種材料,如果是同種材料注意各部分的聯接關系,確保相鄰產品材料顏色的基本一致。圖2、圖3大樣圖清晰地反映了旋轉樓梯各部分之間的拼接關系。



圖1


圖2


圖3


生產加工單上的圖是計算旋轉樓梯的彎位線條用料量的重要工藝技術文件。


3、計算旋轉樓梯的理論用料量


(1)單半徑旋轉樓梯彎位線條用料量計算


圖5為一單半徑旋轉樓梯的彎位線條,共有3件,外半徑442,內半徑402,彎位線條的厚度從圖6知道是40mm,考慮到彎位線條的扭曲余量,彎位線條料的厚度為40mm+52mm=92mm。由于的彎位線條料的厚度不是太厚,扭曲余量也不是很大,可以將3件彎線條的料合料加工,合料后用數控串珠繩鋸切割圓弧板,見圖4。開坯料尺寸為1175mm(高度尺寸)*(605+30)(弦長尺寸)*(149+30))(拱高方向),開料數量1件,開料體積V=0.13?。



圖4


圖5


圖6


圖7


計算用料時要注意生產加工單上的紋理要求。


(2)多半徑旋轉樓梯彎位線條用料量計算

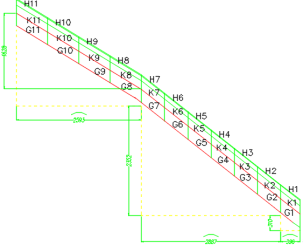

圖7、圖8、圖9為3半徑旋轉樓梯的位,共有11件。K1的外半徑289mm,內半徑249mm,外弦長473mm彎位線條的厚度40mm;K2與K7外半徑985mm,內半徑945mm,外弦長508mm,彎位線條的厚度40mm;K8與K11外半徑3474mm,內半徑4334mm,外弦長678mm,彎位線條的厚度40mm。



圖8


圖9


圖10


圖11



多半徑旋轉樓梯彎位線條用料量的計算與單半徑旋轉樓梯彎位線條基本相同,不同之處在于由于半徑的不同、弦長的不同在計算用料量時以半徑為原則按同半徑的放在一塊計算用料量。


K1的用料量V=600mm(高度尺寸)*(473+30)(弦長尺寸)+(150+50)拱高方向),開料數量1件,開料體積V=0.06?。

K2~K7的用料量V=1400mm(高度尺寸)*(508+30)(弦長尺寸)+(146+30)拱高方向),開料數量1件,開料體積V=0.14?。

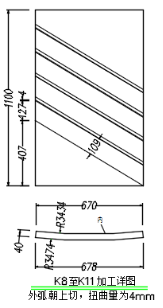

K8~K11的用料量V=1100mm(高度尺寸)*(678+30)(弦長尺寸)+(60+50)拱高方向),開料數量1件,開料體積V=0.09?。

以上三項合計用料量V=0.29?。


4、結合荒料尺寸,準確計算用料量


依據以上理論計算的數據,根據荒料的尺寸,荒料的紋理走向情況調整用料量計算,使之更加貼合荒料和車間加工實際情況。


5、用料規劃,統籌優化開料方案


用料量計算好后,依據旋轉樓梯的工程情況,確定是否有與之配套的工程需用同種材料加工的。如有,依據工程要求作用料規劃。


6、出材率計算


依據荒料的情況,計算旋轉樓梯彎位線條的出材率。


假如所挑選 的料尺寸為1600*800*500,由此可以計算出這批彎位線條的出材率=0.29/(1.6*0.8*0.5)*100%=45%。由于用料才0.29?,象這么小的用料量首先考慮用工廠的小料頭開料加工。如果沒有小料頭再找荒料開料加工。


作者丨晏輝
