一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

石材作為最早的一種裝飾材料，質量意識和安全性能未能受到人們的廣泛關注，然而隨著石材行業和應用的不斷發展完善，尤其是石材高層幕墻的大量應用，安全問題和有關的質量問題日益突出。

石材的安全質量問題主要涉及選材應用、石材產品和施工安裝等多方面，石材產品的安全質量又與其材質性能、生產工藝過程、選用的膠粘劑等有關。

自然屬性

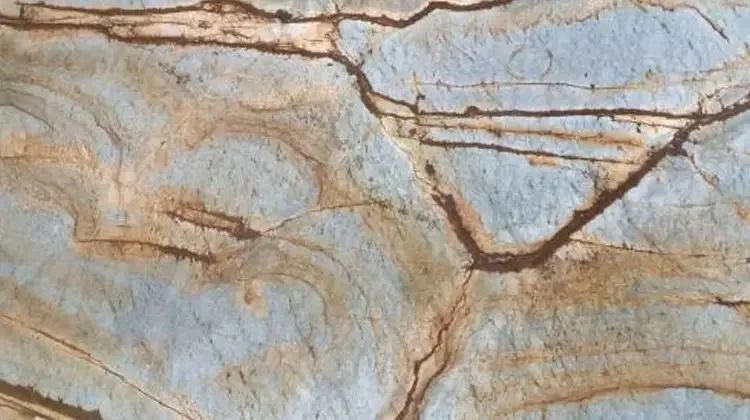

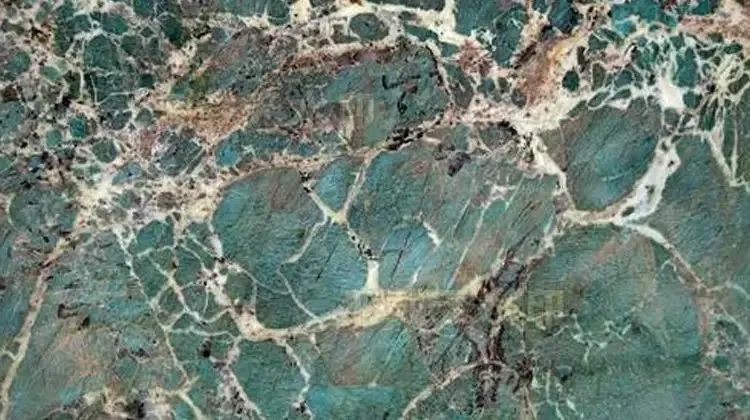

石材是一種天然材料，追求的是天然材料的完整性，性能千差萬別，沒有兩塊完全一致的產品。產品中含有大量的裂紋、隱裂、泥質線、縫合線等天然缺陷，在生產過程中往往不能完全解決，美麗的石材花紋背后往往是其強度薄弱環節，在搬用和安裝后極易斷裂，造成人員傷亡。

天然石材產品以厚重為特點，每塊產品少則幾十公斤，多則上百公斤，有萬分之一的幾率出問題掉下來，就會造成整個建筑物的不安全因素。

物理性能

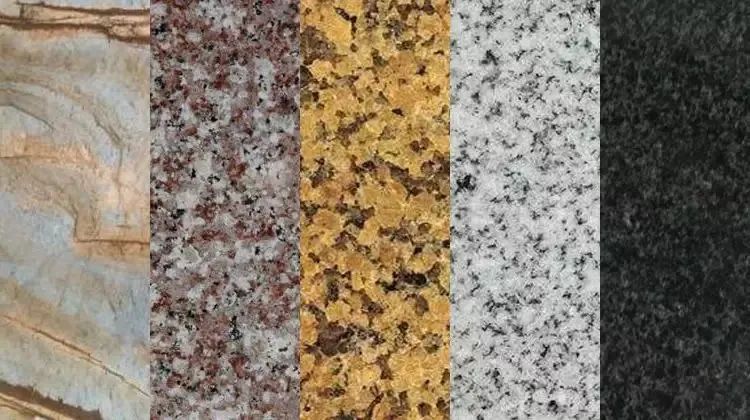

天然石材按照大類分為花崗石、大理石、石灰石、砂巖和板石五類，每類的物理性能指標都不同，按照石材品種分類又有上千種，每種的物理性能技術指標千差萬別，即使是同一品種，由于采礦地點、開采層面、切割方向及工藝的不同都會造成體積密度、吸水率、壓縮強度、彎曲強度等物理性能指標的分散性。

而這些物理性能指標是設計計算石材承載和幕墻安全系數的必需要素，若實際產品的物理性能低于設計要求，或者由于天然因素某些石材產品的物理性能偏低，都會造成石材幕墻的安全隱患。

此外石材外幕墻在溫差變形、風振、凍融等自然狀態下對物理性能的影響都會直接影響其安全性能。

化學成分

各種天然石材的化學成分不同，巖礦結構也各異，不同使用環境下應選擇不同的品種和類別。

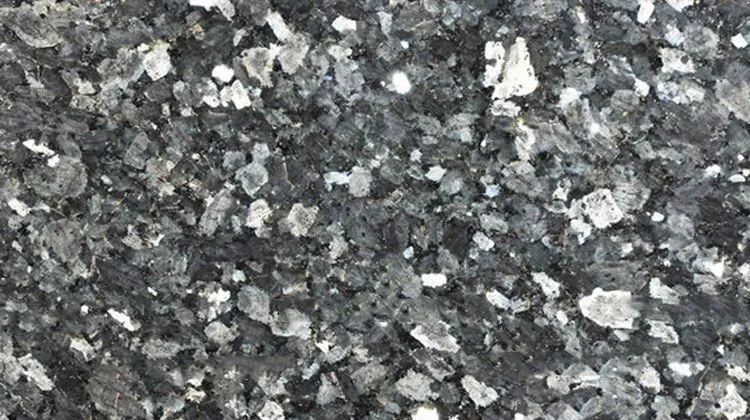

花崗石以石英和長石等硅酸鹽礦物為主，硬度高、強度大、耐酸堿，適用在各種環境下。

以碳酸鹽礦物為主的大理石和石灰石等石材，不耐酸，僅適用在室內環境使用，不適用在有酸雨環境的外幕墻。

石材的灌膠、修補膠和面膠處理工藝

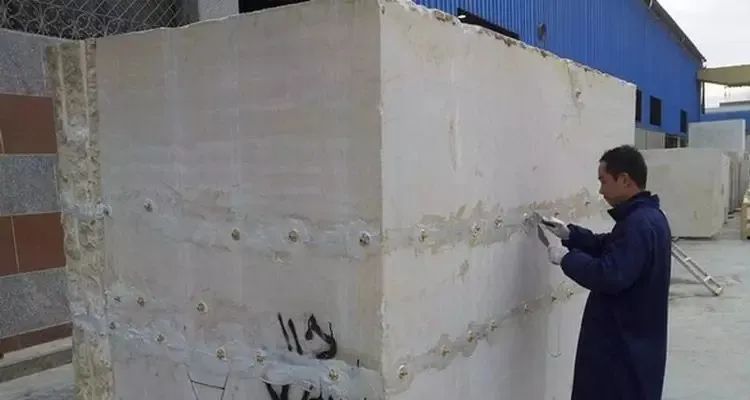

大理石和石灰石等板材加工過程中均要進行灌膠、修補和涂刷面膠以提高光澤度、彌補缺陷、增強物理力學性能或到達特殊的要求。

在這個工藝上，從膠粘劑的性能一直到加工工藝等各個環節方面，通常都存在不同程度的質量問題。

主要有：國內膠粘劑產品達不到國外產品使石材呈現柔和的鏡面光澤；洞石等石材需要的透明面膠缺乏實際應用，許多面膠使用后出現收縮、變色等質量問題；

面膠和修補用膠的性能不符合石材經久耐用的特征，不少大理石和石灰石產品在使用后出現面膠脫落、掉渣、斷裂現象，造成產品外觀質量嚴重受損，影響到工程質量；

面膠黏稠度高或未采用真空灌膠工藝，導致部分隱裂未得到有效處理并且掩蓋了缺陷的存在，出現了在搬運、安裝和使用過程中發生斷裂傷人的現象。

背網膠應用工藝

根據石材的特點，背網膠一般分成三種類型：

一種是石材缺陷相對比較少，考慮到帶有膠粘劑的石材背網與水泥膠粘劑的粘結性問題，在石材施工階段會將背網和膠鏟除，補刷石材防護劑后進行鋪裝施工，此時要求背網膠具有短期效果，且容易鏟除；

第二種是對于一些特殊的石材品種，因鏟掉背網后造成石材板材碎裂現象，因此施工時需保留石材背網和膠，此時要求背網膠具有結構膠的性能和良好的耐水性、耐堿性；

第三種是干掛石材使用的增強型膠粘劑和背網，要求具有足夠的粘結強度和耐候性、相容性，以增強板材的正面抗風壓能力和幕墻安全系數，保障石材幕墻的安全性能。

粘接用膠工藝

石材產品由于裂紋或出現斷裂現象而進行的粘接，以及由于設計工藝要求進行的粘接(如異型石材、石雕石刻的組合拼接等，干掛石材進行的增強筋粘接，石材馬賽克和超薄石材復合板等進行的復合粘接等，均需要大量的膠粘劑。

在我國有關的石材標準和規范中，對此類場合要求嚴格使用環氧樹脂型膠粘劑，并配合金屬連接件，確保石材產品的安全性。

實際中常出現的質量問題有：由于環氧樹脂型膠粘劑的凝固時間過長，許多企業是采用不飽和樹脂膠粘劑進行這類產品快速粘接的，以達到搶工期的目的；

由于價格原因和市場競爭影響，有些企業使用假冒偽劣的環氧型膠粘劑產品進行粘接，還有的企業使用了加有大量添加劑的膠粘劑，造成粘結強度下降、耐老化性減弱，使得產品性能受到嚴重的影響；

由于生產成本的考慮以及對石材安裝工藝的不熟悉，不少石材粘接和拼接未使用金屬連接件承載，僅靠膠粘劑的粘結力懸掛著高空中。

石材與膠粘劑的粘結強度

該類問題有多方面的原因，會導致石材空鼓、活動，墻面濕貼石材還會導致脫落傷人等。

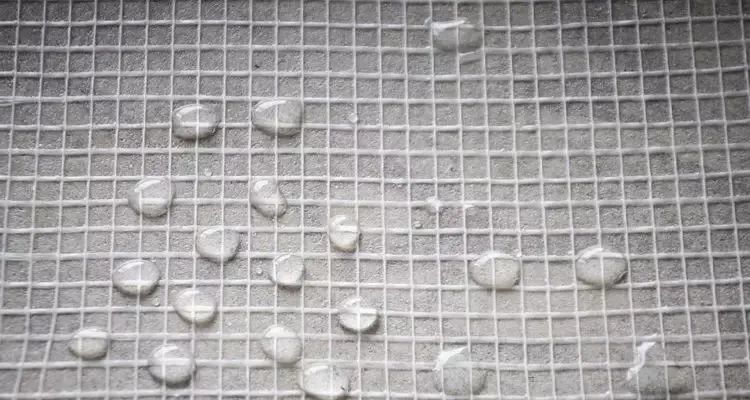

主要的原因有石材防護劑未選用底面類型，采用防水效果明顯的溶劑型防護劑對石材進行了防護，導致石材底面與水泥基膠粘劑粘結強度下降；

水泥基膠粘劑中未添加有效的膠粘劑成分，造成整體粘結強度達不到有關標準和規范規定的地面石材粘結強度不低于0.5MPa、墻面石材粘結強度不低于1.0MPa的要求；

與帶有背網的石材粘接時，未使用反應型樹脂膠粘劑，或使用水泥基膠粘劑時未進行增強措施，例如粘砂工藝；采用點粘法時，粘結面積過小；使用反應型樹脂膠粘劑時，未使用環氧型膠粘劑。

金剛石圓盤鋸切割面花崗石與普通水泥砂漿的粘結強度一般為0.1MPa，粗糙表面花崗石與普通水泥砂漿的粘結強度能提高到0.2MPa左右，不同密度和吸水率的石材品種粘結強度略有不同，而且石材在涂刷了防護劑后與水泥砂漿的粘結強度一般會有所下降。

因此濕貼地面和墻面的石材應嚴格使用底面型專用防護劑，石材膠粘劑應使用添加有關樹脂膠粘劑的專用水泥基膠粘劑，以提高粘結強度，方能到標準要求，保障墻面石材工程安全。

對于堅固性差，需要帶背網施工的石材，建議使用反應型樹脂膠粘劑粘貼；若使用水泥基膠粘劑粘貼時，需要在背網膠上面使用環氧膠粘劑粘貼一層沙子，且沙粒半露在外面；

墻面使用濕貼方法施工時，還應考慮其他方面的防脫落措施，確保安全。實際工程中，采用點粘法而粘結面積過小或未使用環氧型樹脂膠粘劑的，易造成墻面石材脫落、地面石材空鼓等問題，石材在使用一段時間后通常會有脫落的事故發生。
