石材專業(yè)門戶網(wǎng)站
石材在建筑中
主要作為結(jié)構(gòu)及裝飾材料出現(xiàn)
發(fā)展到今天
石材作為結(jié)構(gòu)材料幾乎已經(jīng)絕跡
一般僅作為建筑內(nèi)外表皮裝飾材料使用
由于石材的天然特性
它通常能給人帶來深厚凝重的文化感、歷史感
| 轉(zhuǎn)自:“弗思特”羅憶大講堂
01. 石材種類和理化性質(zhì)
石材一般分為四大類:沉積巖、變質(zhì)巖、火成巖、人造石。
沉積巖

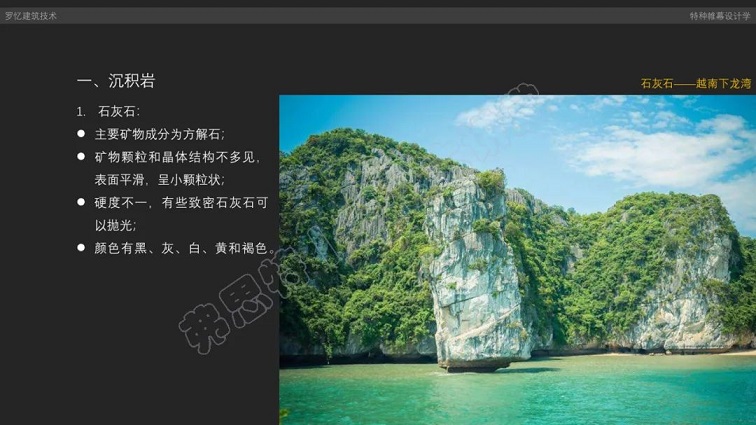

石灰石主要礦物成分為方解石,礦物顆粒和晶體結(jié)構(gòu)不多見,表面平滑,呈小顆粒狀,硬度不一,有些致密石灰石可以拋光,顏色有黑、灰、白、黃和褐色。
優(yōu)點(diǎn)是無光污染,無輻射,對(duì)人體無放射性傷害,且防潮、防滑、吸音、吸光、無味、不開裂、不變形、不腐爛、不褪色,十分適合內(nèi)裝飾。

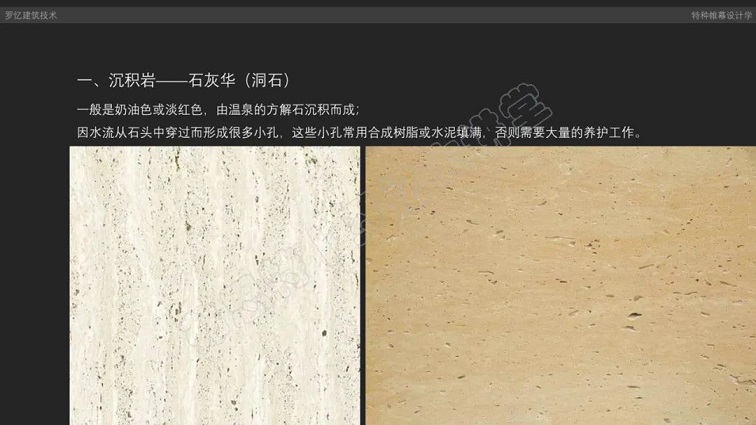

石灰華(洞石)一般是奶油色或淡紅色,由溫泉的方解石沉積而成,因水流從石頭中穿過而形成很多小孔,這些小孔常用合成樹脂或水泥填滿,否則需要大量的養(yǎng)護(hù)工作。
變質(zhì)巖
變質(zhì)巖是在高溫高壓和礦物質(zhì)的混合作用下,由一種石頭自然變質(zhì)成的另一種石頭,質(zhì)變可能是重結(jié)晶、紋理改變或顏色改變。
磷礦石多產(chǎn)于沉積巖,也有產(chǎn)于變質(zhì)巖和火成巖,要認(rèn)真分別其硬度和吸水率,方可使用。

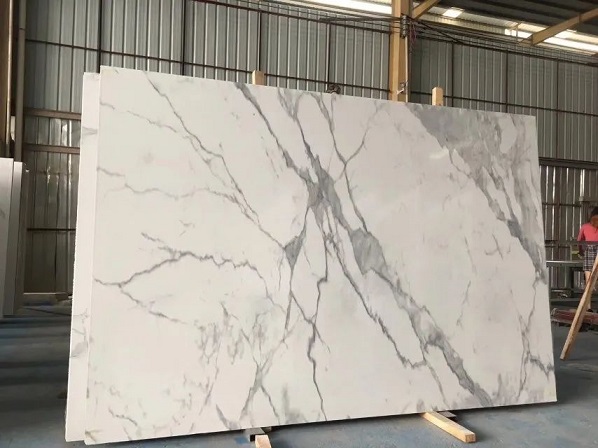

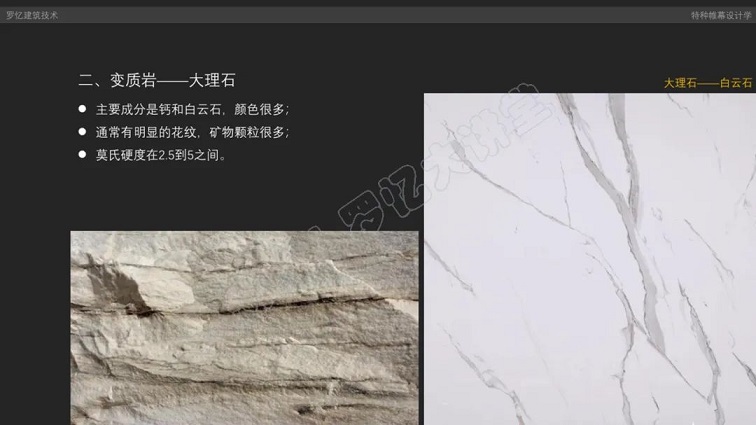

大理石主要成分是鈣和白云石,顏色很多,通常有明顯的花紋,礦物顆粒很多,莫氏硬度在2.5到5之間。根據(jù)成分不同,大理石主要分為白云石、鎂橄欖石、方解石三類。
板巖是由黏土巖、沉積頁(yè)巖(有時(shí)由石英石)形成的變質(zhì)巖,礦物顆粒微細(xì),薄而易碎,通常為黑、灰或綠色。
蛇紋石因其花紋似蛇皮而得名,最常見的顏色為綠色和褐色,摩氏硬度在2.5至4之間,含大量的鎂,源于火成巖,重結(jié)晶作用和鉆石拋光效果有時(shí)不佳。通常用于制造化肥、耐火材料、瀉鹽。可提煉金屬鎂,還可提煉鈷和鎳,提取纖維狀非晶硅晶須、晶粉和晶體。
火成巖
火成巖主要由地表下的液體巖漿冷卻、凝固形成,礦物質(zhì)氣體和液體滲入巖石而成新的結(jié)晶和各種顏色。
花崗巖主要由石英(35%)、長(zhǎng)石(45%)和鉀形成,一般為深顏色,質(zhì)地非常堅(jiān)硬,比大理石養(yǎng)護(hù)要容易,但仍有小孔,并會(huì)產(chǎn)生污跡,按照石英、云母和長(zhǎng)石的混合比列不同,花崗巖分為不同類型,它是理想的外墻裝飾材料。

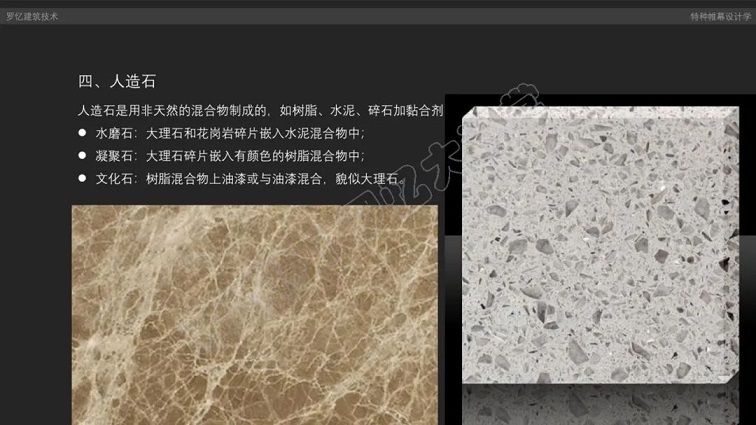

人造石
人造石是用非天然的混合物制成的,如樹脂、水泥、碎石加黏合劑。常見人造石有水磨石、凝聚石、文化石。
02. 石材表面處理

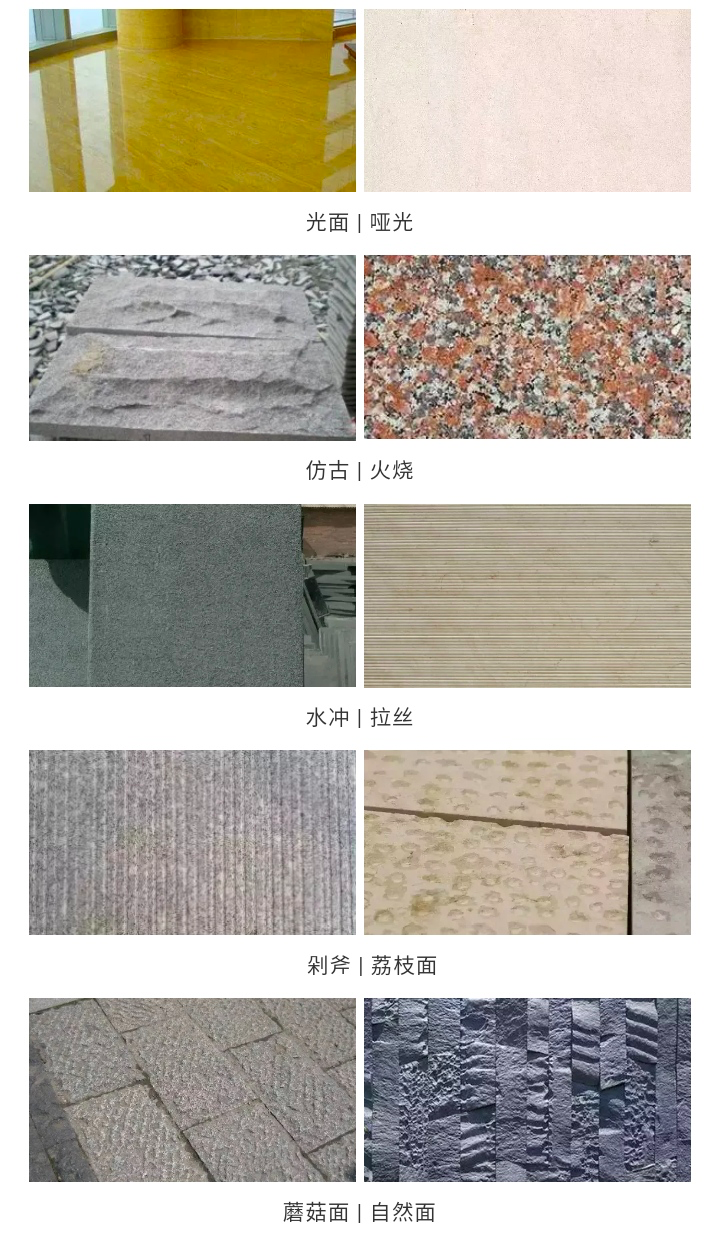

其常見的表面處理方式大致
可以分為光面、啞光、仿古、火燒
水沖、拉絲、斧剁,荔枝面
以及自然斷裂面等常規(guī)處理方式
經(jīng)過機(jī)械、化學(xué)、電化學(xué)等方式處理過的石材表面呈現(xiàn)著精妙的紋理可以將這一特質(zhì)放大利用

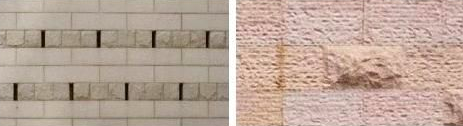

將不同表面的同種石材用不同排列方式的拼貼
就可以獲得更為豐富的視覺效果
主要的幾種搭配方式有

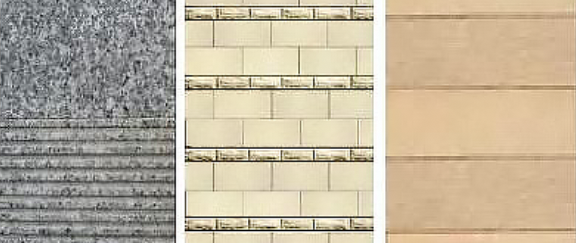

拋光面+蘑菇面 | 剁斧面+蘑菇面
拋光面+拉槽面 | 拋光面+蘑菇面 | 荔枝面+啞光面
各位設(shè)計(jì)師可以在實(shí)踐中
還可以嘗試多種組合方式
03. 其他石材和人造板材
人造石材并非百分之百天然石材原料加工而成的石材。按其制作方式的不同可分為二種:
一是將原料磨成石粉后,再加入化學(xué)藥劑、膠著劑等,以高壓制成板材,并于外觀色澤上添加人工色素與仿原石紋路,提高多變化及選擇性。
另一種則稱為人造崗石,是將原石打碎后,加入膠質(zhì)與石料真空攪拌,并采用高壓震動(dòng)方式使之成形,制成一塊塊的巖塊,再經(jīng)過切割成為建材石板。
除保留了天然紋理外,還可以經(jīng)過事先的挑選統(tǒng)一花色、加入喜愛的色彩,或嵌入玻璃、亞克力等,豐富其色澤的多樣性。
常見用于室內(nèi)的裝飾地材有崗石、珍珠砂貝及文化石等,其硬度不像天然石材一樣堅(jiān)硬,并且有著明顯質(zhì)感差別,價(jià)格大大低于天然石材。
尤其含90%的天然原石的合成崗石,克服了天然石材易斷裂、紋理不易控制的缺失,保留了天然石材的原味,在全球市場(chǎng)上占有一席之地,甚至有替代大理石、花崗石的趨勢(shì)。

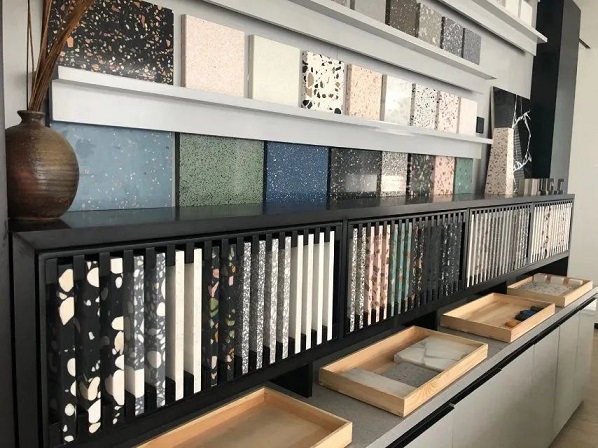

彩色水磨石
用水泥和彩色石屑混合,經(jīng)過成型、養(yǎng)護(hù)、研磨、拋光等工藝制成,具有強(qiáng)度高,堅(jiān)固耐用、美觀等特點(diǎn)。
與天然石材相比具有更多的選擇性,物美價(jià)廉,它可以制成各種形狀飾面板及制品。可用作墻面板、地面板、窗臺(tái)板、踢腳板、隔斷板、臺(tái)面板、踏步板、水池、茶幾、假山盆等。

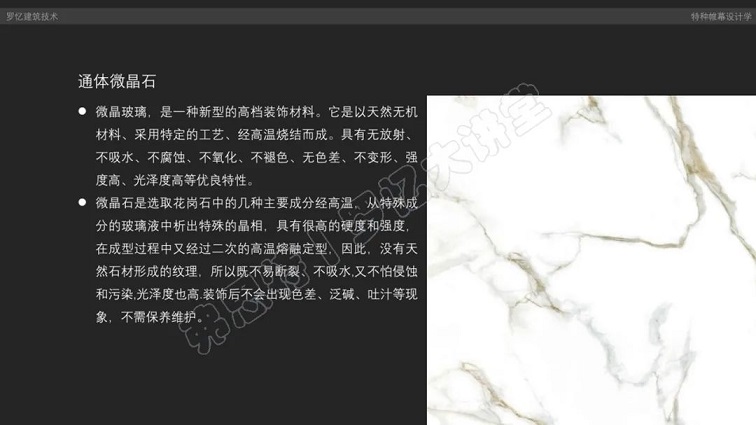

微晶石——玻璃、陶瓷、石
微晶石是將一層3—5mm的微晶玻璃復(fù)合在陶瓷玻化石的表面,經(jīng)二次燒結(jié)后完全融為一體的產(chǎn)品。
在行內(nèi)稱為微晶玻璃陶瓷復(fù)合板,有晶瑩剔透、雍容華貴、自然生長(zhǎng)而又變化各異的仿石紋理,色彩鮮明的層次,鬼斧神工的外觀裝飾效果,有不受污染、易于清洗、內(nèi)在優(yōu)良的物化性能,還具有比石材更強(qiáng)的耐風(fēng)化性。
04. 石材加工及節(jié)點(diǎn)設(shè)計(jì)
石材的加工與運(yùn)輸
影響石材加工性的主要因素有硬度、礦物成分和化學(xué)成分以及巖石的結(jié)構(gòu)構(gòu)造。一般情況下,石材硬度越大,則加工越困難,對(duì)工具的磨損也越大,石材成分變化導(dǎo)致硬度變化,也會(huì)影響加工難度。
另外,顆粒均勻比不均勻的石材易加工,細(xì)粒比片狀磨光質(zhì)量高,致密石材比疏松石材光澤度高,礦物結(jié)晶程度好,且定向排列、光軸方向一致將大大提高拋光后的光澤度。
凍融的產(chǎn)生和預(yù)防
石材的設(shè)計(jì)——厚度原則
一般石材厚度應(yīng)根據(jù)計(jì)算確定,花崗巖≥25mm,一般30mm;石灰石與洞石≥40mm;燒毛板應(yīng)比拋光板厚3mm。
石材排板原則
按建筑立面分別排版,選顏色、紋理方向基本一致的板材排版,不同立面、與功能不同的部位按顏色、紋理方向平穩(wěn)過渡的原則排版,天然板材肯定存在著色差,只能依靠排板控制。

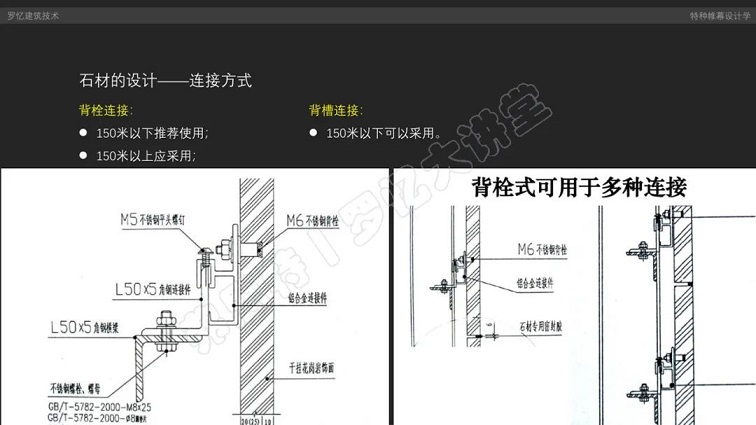

背栓的材質(zhì)
A2不銹鋼相當(dāng)于S304,只適合用于室內(nèi)正常工作條件,不適合室外開放式石材連接。A4不銹鋼相當(dāng)于S316,含合金鉬,有較高的防銹性能,可用于室外開放式石材連接。使用時(shí),必須有背拴化學(xué)成分檢驗(yàn)報(bào)告。

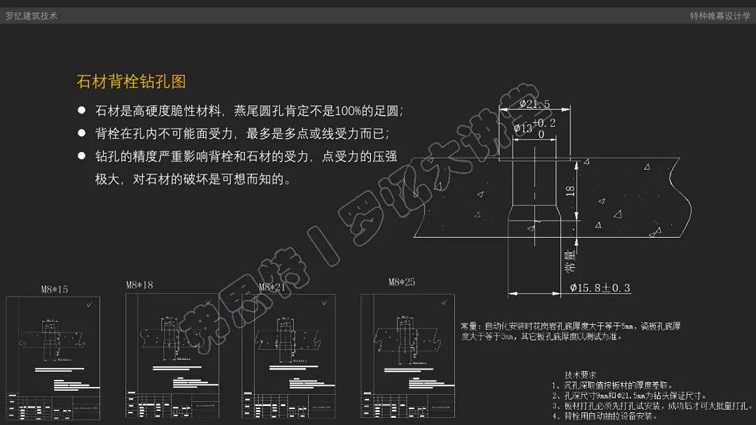

石材背栓鉆孔圖

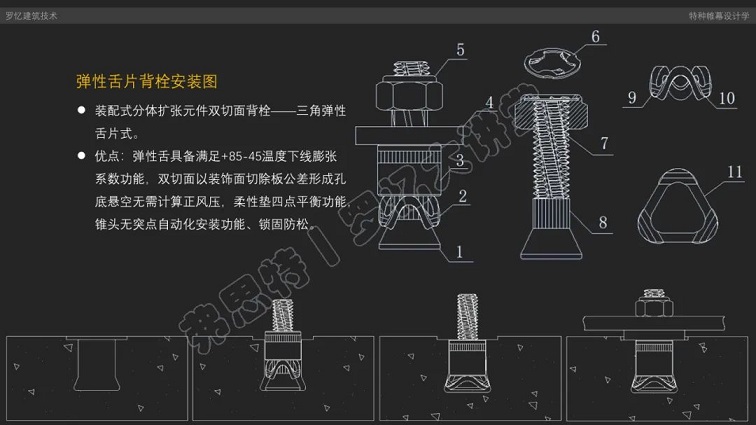

彈性舌片背栓安裝圖
柔性墊背栓安裝圖

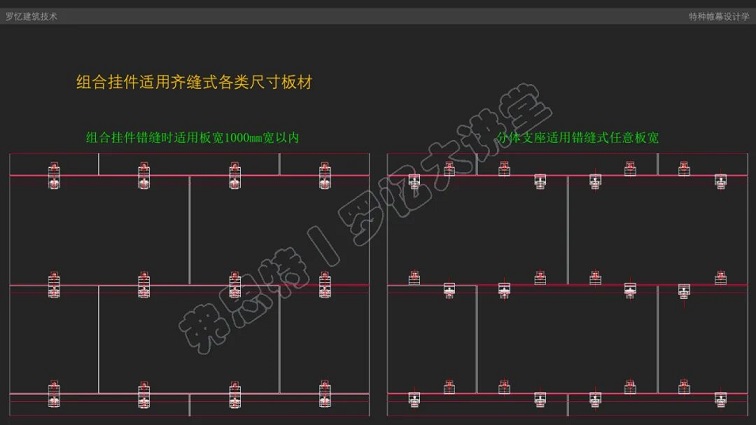

組合掛件適用齊縫式各類尺寸板材
倒掛的石材設(shè)計(jì)

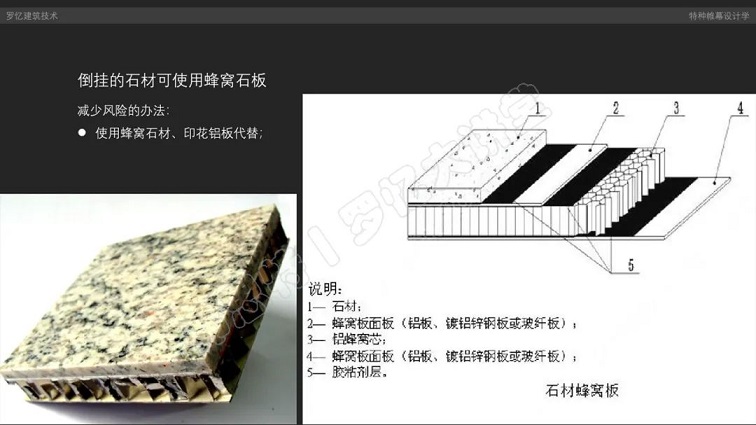

這是一種有風(fēng)險(xiǎn)的外墻實(shí)施辦法,不建議在20米以上使用。使用背栓、長(zhǎng)螺栓可靠機(jī)械固定,石材背面帖保護(hù)布。使用蜂窩石材、印花鋁板代替,外挑不應(yīng)超過300mm,這些做法能夠有效降低風(fēng)險(xiǎn)。
