1、鋪裝圖紙規范
包含鋪裝圖涵蓋的信息，標注標準，符號注釋等內容
注意要有場地標高（地形和墻體、水景等）
2、設計方案與后期圖紙的統一
檢查后期CAD圖紙，是否可按方案落實，尤其是重點區域或風格比較明顯的項目
鋪裝圖案的可實施性，石材統一性等 材料（色彩）盡量簡潔，單一；在規格和面材上做變化
圖示能清楚表達石材分割尺寸
3、鋪裝圖的放線控制點
有效控制放線點，做到四周的石材對稱分割
4、鋪裝圖的石材規格控制
適當調整場地尺寸，石材取整，體現較好的效果
規則場地，大面積鋪裝石材規格盡量統一，在局部允許出現小板，小于1/3可以理 解為小板），過小板材應與鄰近板材合成大板
5、鋪裝圖的石材鋪裝樣式
弧形道路，鋪裝應采用“人”型鋪砌，非采用“一”“工”等型
扇形（圓形）圖案內，內外材料和規格盡量統一，不建議采用方形石材鋪砌。
6、鋪裝圖的石材轉角處理
轉角石材規格應與周邊石材規格統一
建筑陰陽角轉角，應有針對性的切割石材
特殊轉角，可以非采用標準尺寸收邊石材，保證效果。
7、鋪裝圖的石材對縫
同規格石材鋪裝，應注意四周的石材縫隙對齊
場地鋪裝，至于內外石材對縫
碎拼鋪裝，注意縫寬及避免出現四塊頂角相碰；相鄰兩塊石材在同一水平線上
組合鋪裝模塊注意， 三種以上的板材鋪裝應掌握兩個原則：不能有三塊板材以上的通縫；不能有“十” 字縫 四種規格板材鋪裝效果較好，板材規格不宜超過600，大型廣場除外。
8、鋪裝圖的鋪裝面上的井蓋處理（案例）

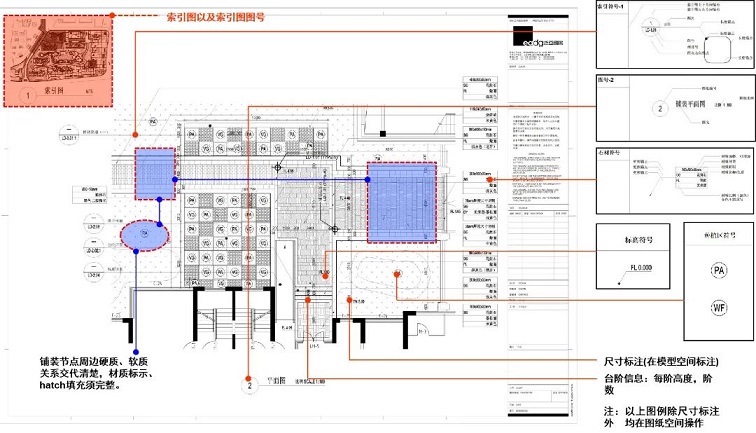

1、鋪裝圖規范 一張完整的鋪裝圖都包含了那些信息？

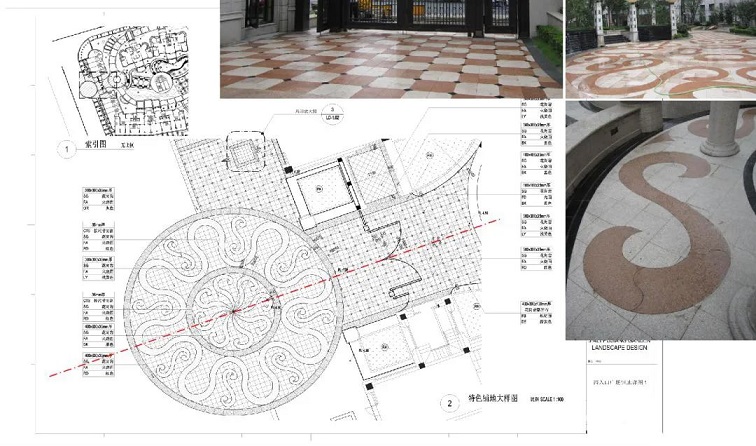

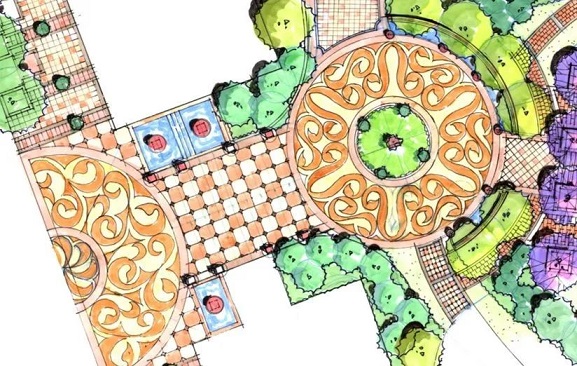

2、CAD圖與方案的呼應

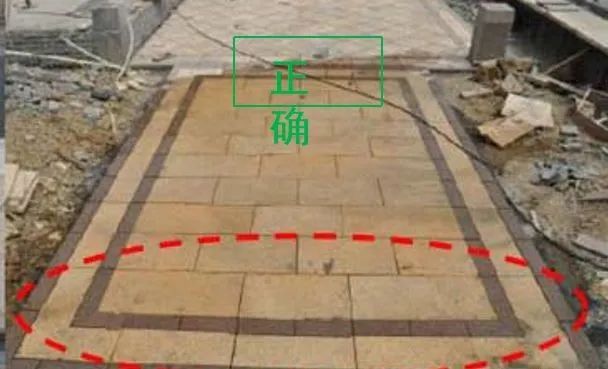

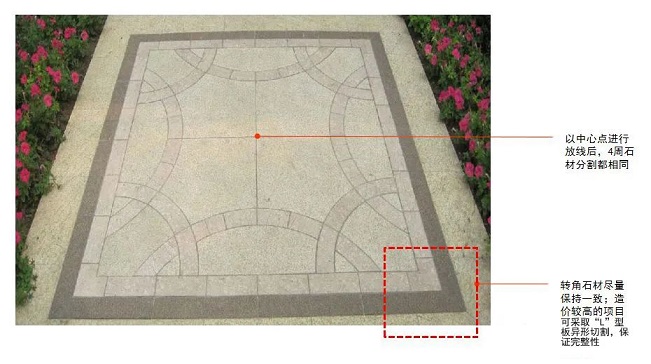

3、控制鋪裝起始點

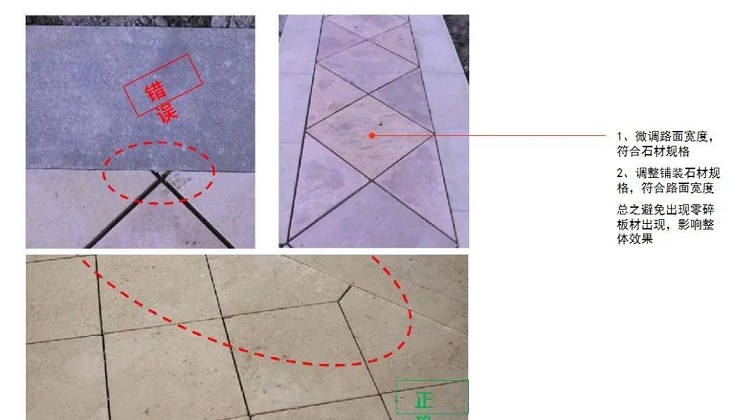

4、石材分割的藝術 ——控制路面及石材規格

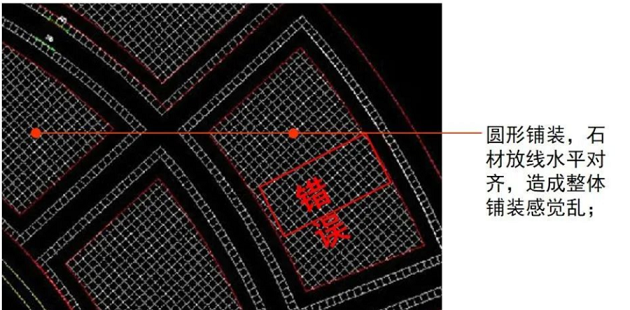

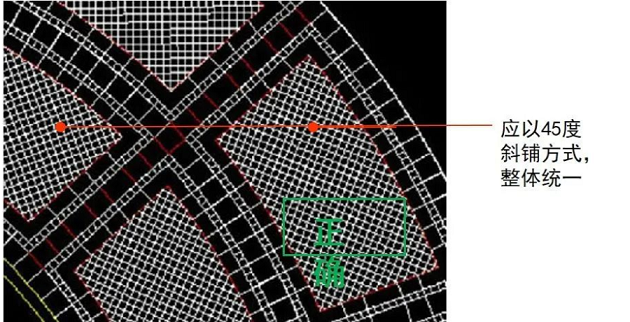

▼石材分割的藝術——斜鋪

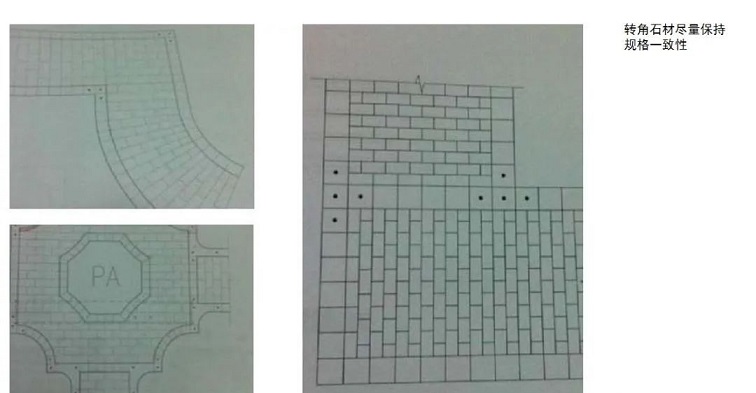

▼石材分割的藝術 —轉角處理
▼石材分割的藝術—轉角處理
不規則特殊轉角石材可不用規格板，盡量用整塊石材
轉角收邊石材可適當加大、減小尺寸，與鋪裝線保持對齊
▼非直角轉角石材應按折角線，兩個對稱處理

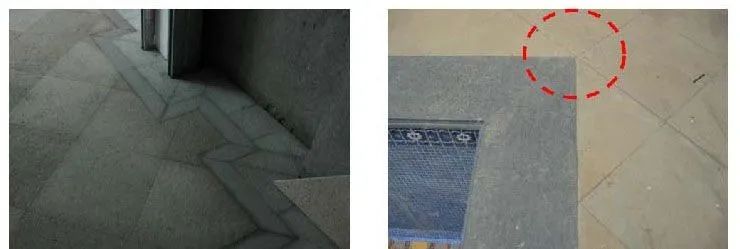

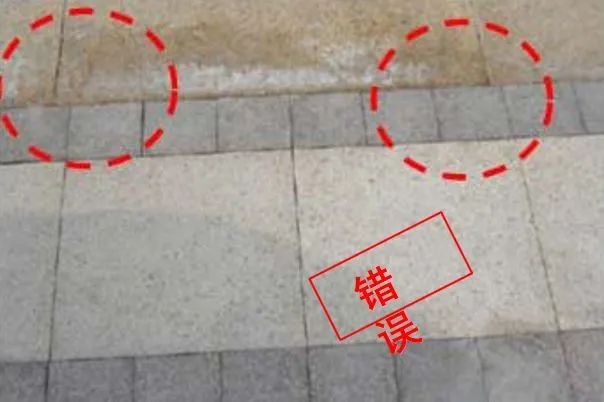

▼石材分割的藝術-對縫石材
收邊石材應與內側石材鋪裝保持縫隙一致

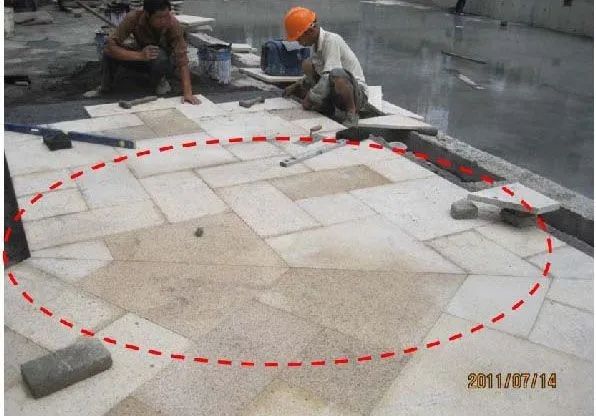

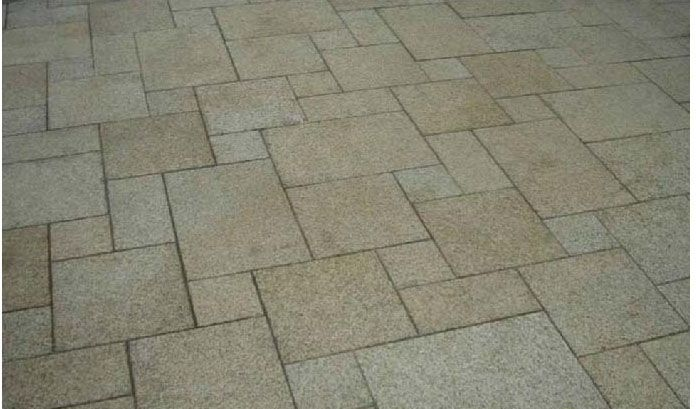

▼石材分割的藝術 ——四型板案例
三種以上的板材鋪裝應掌握兩個原則
不能有三塊板材以上的通縫
不能有“十” 字縫
四種規格板材鋪裝效果較好，板材規格
不宜超過600，大型廣場除外

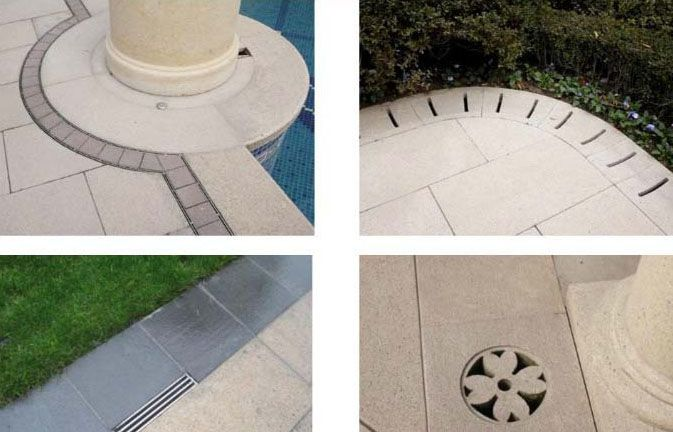

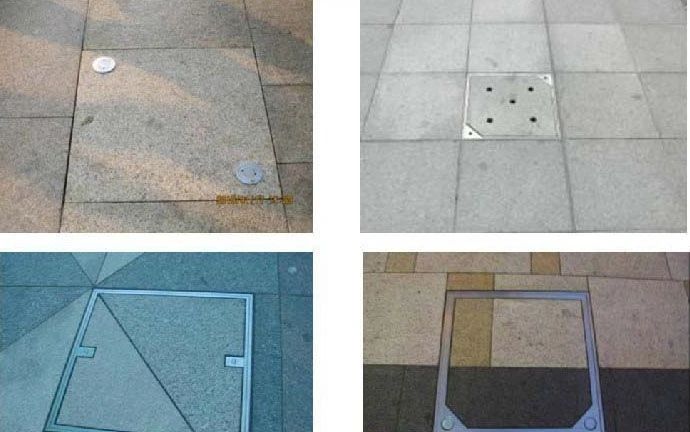

石材分割的藝術 —井蓋處理
