如何做出一個優質的大理石旋轉樓梯?

中國石材網 http://www.all-sofa.com 日期:2023/4/29 15:15:12

旋轉樓梯是異型石材產品中加工難度最大的一種,它以精妙的結構造型倍受推崇,又以繁瑣復雜的施工工藝讓人止步,這種矛盾的存在,稍有不慎,就會弄巧成拙。


很多旋轉樓梯在實際安裝過程中,螺旋扭 曲時接合不上,最主要的原因有可能是設計圖紙的尺寸有錯,或者是加工尺寸出現誤差。所以,一個優質的旋轉樓梯,風格統一的優質材料、科學準確的設計方案、過硬的加工技術和專業的施工團隊這幾個關鍵要點,缺一不可。




旋轉樓梯的加工難度如此之大,安裝要求如此之高,很多企業都無能為力。


據統計,現在國內設計的石材旋轉樓梯中,有70%的旋轉樓梯都是大型石材集團承接,大型石材商家異型產品加工能力堪稱業內的技術廠家,積累了豐富的選擇樓梯制作經驗,為許多大型工程項目制作出令人贊嘆的高難度旋轉樓梯,是國內石材旋轉樓梯生產的不二選擇。




其實,只要根據實際情況,找準思路對癥下藥,裝飾藝術與施工工藝兼顧,做到融會貫通,矛盾也就迎刃而解了。

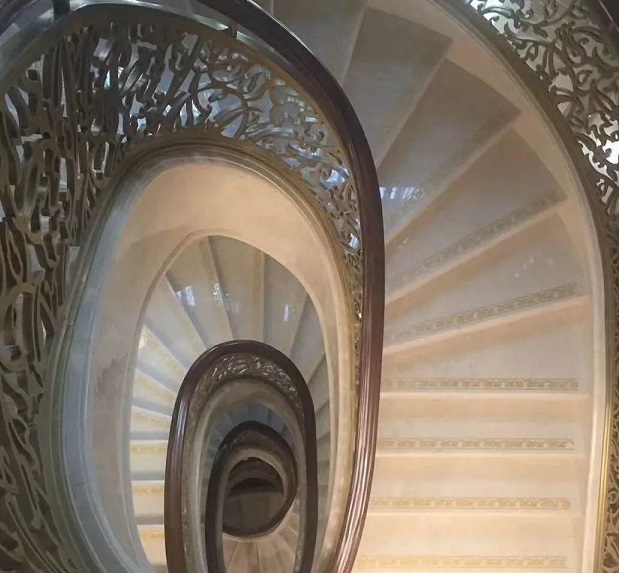

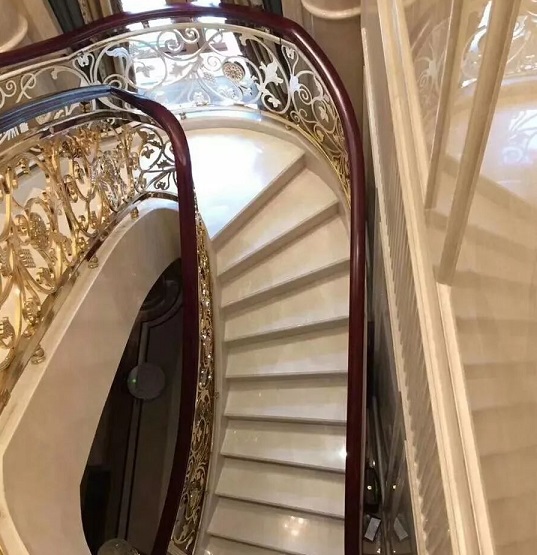

旋轉樓梯,作為一種經典藝術形式,以別具匠心的構思、賞心悅目的造型,巧妙連結建筑錯層構造, 增加了酒店、會所空間的靈動性。




同時,旋轉樓梯工藝繁瑣,造型復雜,稍有施工差池,就會弄巧成拙, 形不成室內建筑裝飾的“亮點”。

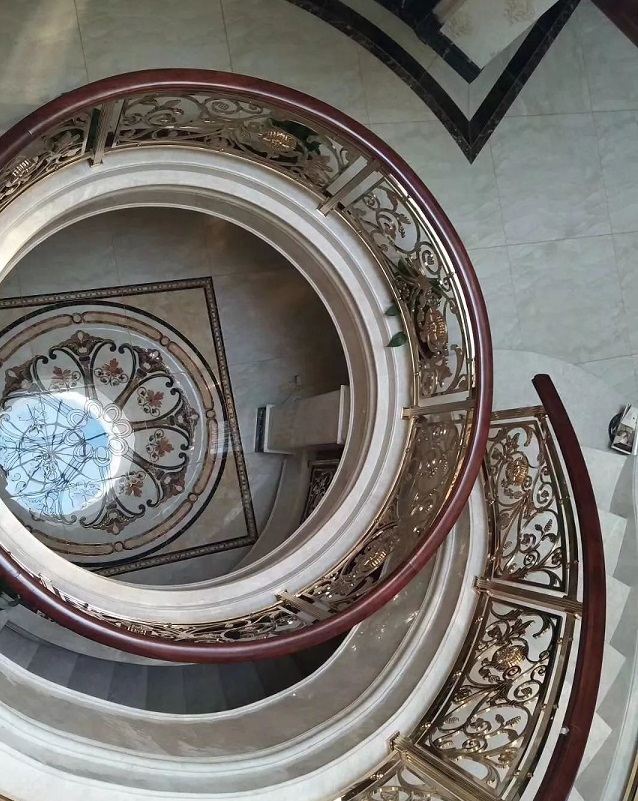

旋轉樓梯大多從大堂底層,延伸至二層平臺,使原本兩個獨立區域有渾然一體,大氣中略帶婉約,宏偉中彰顯柔和,成為大堂區域最明亮的視覺焦點。




那么旋轉樓梯的工藝控制要點是什么呢?


現場放線最為關鍵


同所有的樓梯一樣,旋轉樓梯主要由踏步、平臺和護攔扶手三部分組成,只不過相對于普通樓梯,旋轉 樓梯造型呈螺旋狀上升,踏步呈放射狀打開,扶手亦是根據整體造型呈圓滑曲線狀,因此放線成為施工前期階段最關鍵的工序控制點。


實際放線時,以設計尺寸為準,將整個樓梯造型形成一個整體,包括石材踢腳、石材踏步、旋轉石蓋板 、旋轉石護邊、旋轉石腰線、蝕刻玻璃圍欄、大理石扶手、等單項內容統一數據,同時在專業化的工廠加工,提高了效率,使每個部件即精準又精美。




專業技術決定裝飾成敗


旋轉樓梯的設計制做施工流程的老式土法與新式精準做法相差巨大,若要做到精準精美豪華,必須選擇專業加工制做安裝隊伍,力求將大理石旋轉樓梯做得更加完美,形成大廳亮點,起到畫龍點睛的作用, 提升裝修的整體價值。環球石材集團以專業技術著稱,堪稱國內石材行業的領跑者,很多著名的工程項目中,都成功地制作出一個個讓人嘆為觀止的旋轉樓梯。




大理石旋轉樓梯測量方式


旋梯技術:


把旋轉樓梯想象是一個物體,我們在物體中測量需要自己的一個點位置,在三維空間得到三個數據(X軸、Y軸和Z軸)。


如果從平面二維能快速變換為三維空間的思維,那就是技術的提升并有著深厚的功底了。


直梯和旋梯都是有相似之處及共同點,那就是他們都是立體空間結構,存在著三維的空間數據。


旋梯難點:


旋轉樓梯的難就難在有護手基座,它的螺旋弧是一段螺旋上升的弧線,可以說是完美美學弧線;螺旋上升線如果給了寬度,那就是我們俗稱的扭曲蓋板和扭曲立面內外側板了。


扭曲板在cad下單的時候有著高技術的含量,有朋友說:如果會測量和下單旋轉樓梯的技術,那就是石材測量最高的含金量技術了,從此成為一位石材大師。




下面以一個正圓圓形的旋轉案例來聊聊旋梯的測量,這個旋梯結構是鋼結構焊接而成的基礎;這樣的基礎都是比較規范的,比較容易測量。

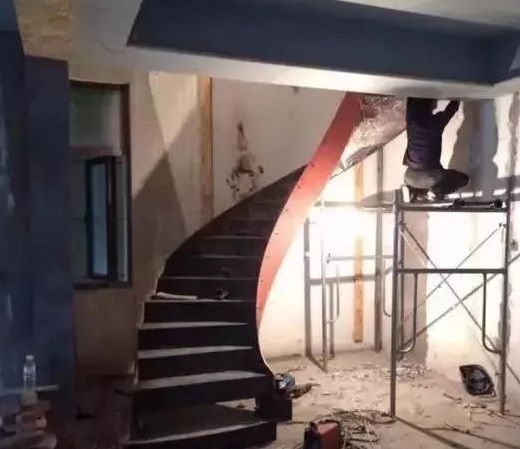

(下圖)現場鋼架圖片為測量設計群網友提供,本案例根據圖片來講解測量的方法。




一、分析現場樓梯和解決思路:


1、旋轉樓梯為鋼結構燒焊而成,尺寸和正圓比較規范。


2、踏步四周有三面水泥基礎墻體,可利用墻面作為十字基準線。


3、踏步兩邊已經用鋼板抬高比踏步面板的高度,踏步面板定點難處大,利用垂直線來定每步的踏步角點。


4、旋轉樓梯的高度和直梯同一原理,在基建鋼結構或者水泥基礎上,每個踏步的高度都是均分的,那就是說從一樓到二樓的總高的平均數就是每步的高度數據。


二、定位基準線:

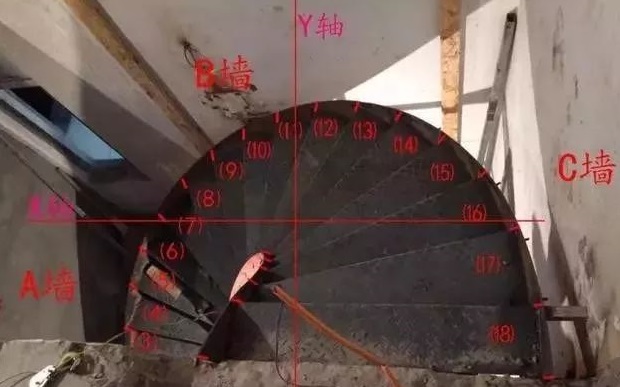

1、用紅外線來測量三面墻是否是形成90°角,測量X軸和B墻是否平行,Y軸分別和AB兩面墻垂直與平行。(下圖)




2、在現場放樣的十字坐標基準線,需要在墻上或地上彈墨斗線,以后的安裝需要根據測量時候的基準線來定位施工;并且和現場項目經理溝通,這基準線不能用油漆或刮膩子粉覆蓋。

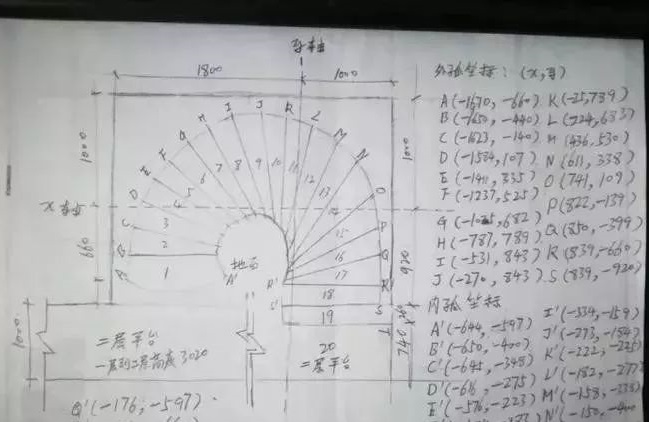

三、現場測量手稿:


從測量手稿看出,在外弧的每個踏步點上依次用字母A.B.C……來表示,內弧地方小不寫字母,直接左邊標記數據時以A′.B′.C′……記錄。


十字坐標定位在踏步靠左邊位置,X軸和Y軸形成90°的直角坐標,從坐標分別測量各店的平面數值并記錄在左邊。

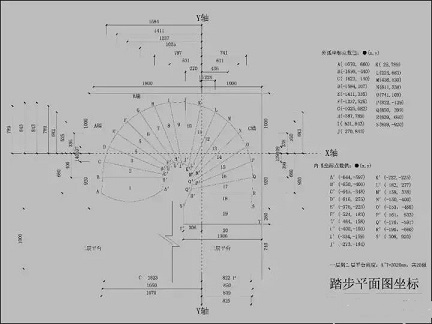

四、下圖為測量手稿電腦CAD還原圖:


例如數值坐標點A(-1623,-660),這兩組數據都在坐標系的第三象限中,X軸到左邊A點的距離標記為-1623(負數),Y軸往下到A點的距離標記為-660(負數)。簡單的數據記錄也讓我們的高比較整潔清晰。

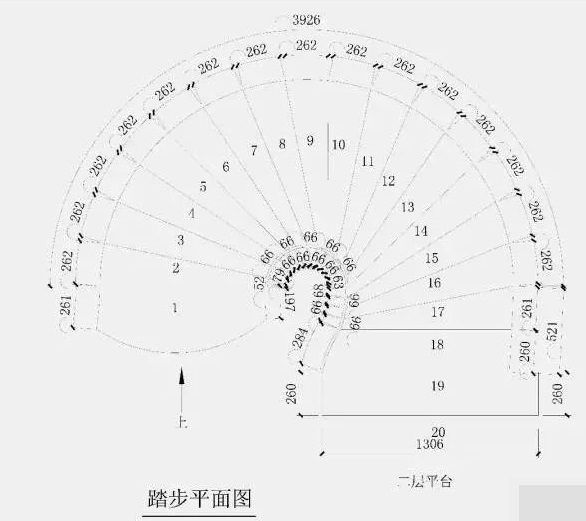

五、下圖為沒有標注只有坐標數據的CAD圖:


需要注意的是,在測量的時候尺子的水平和垂直都要準確,得出的數據才是正確的。


有一個簡單的小技巧讓我們在測量當中避免不水平的數據,一頭固定另一頭往前后左右的擺動,得到最小的數據就是準確的尺寸,因為幾何中有個定律是,垂直的距離是最短的距離。


▼結構測量完成cad圖



六、踏步的高度:


從上面測量草稿標明了一樓地面到二樓地面的總高為3020mm,在現場測量鋼結構的每級高度都是均分,所以不用單獨距離每步高度的數據。


利用cad均分踏步總高的尺寸。(如下圖)計算公式:每級高度為,總高3020/20=151mm

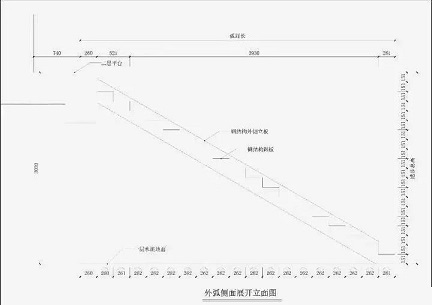

▼外弧展開立面(每級高度151)

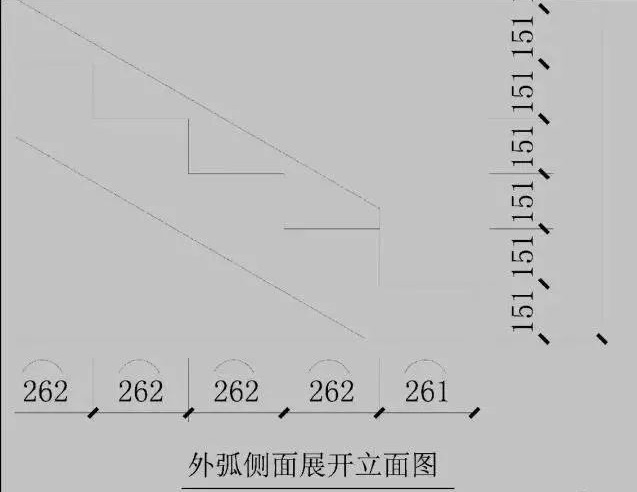

▼外弧立面放大圖

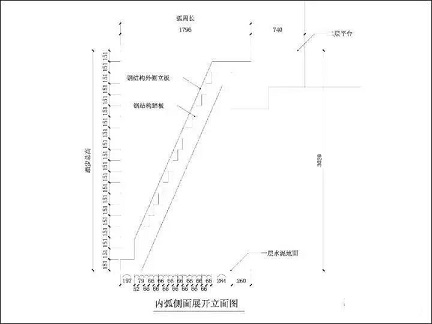

▼內弧展開立面



七、草稿其他兩總記錄方法:


其實無論哪種記錄圖紙及手稿的方法,都是為了快速準確的表現在紙平面上,每個人都有自己的習慣記錄方式。

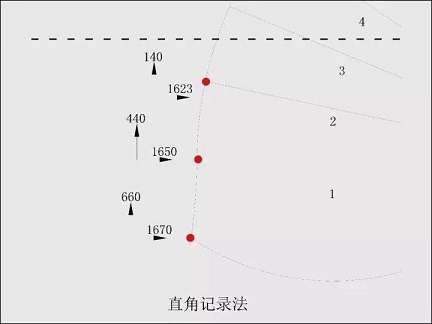

▼直角記錄法:


直角記錄法,在定位點位置旁邊畫兩個箭頭,分別往XY兩軸線方向,寫上點到Y軸的數據和X軸的數據。(如下圖)

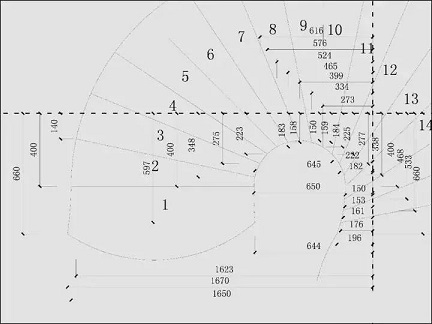

▼尺寸直接標注法:


直接尺寸標注法為點到坐標直接記錄尺寸,這樣的方法比較凌亂,不夠整潔。




結束語:其實旋轉樓梯很簡單的測量,難點在于深化下單,下單圖需要加工師傅看得懂,讀得懂才能讓圖紙轉化為產品。
