一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

人造石起拱、空鼓、開裂原因分析

在人們的認知中，天然石材嬌貴難打理，而人造石打理起來要相對簡單，不易出問題。但以小編的經驗來看，人造石一旦出問題，就是特別奇怪、特別麻煩的問題，很難解決。

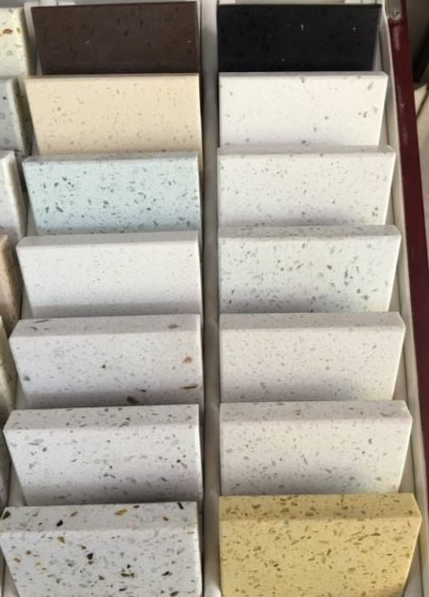

01 人造石的種類

1、人造石材按照所用粘結劑不同，可分為兩類：

①有機類人造石材：以不飽和聚脂樹脂為膠結劑。

②無機類人造石材：以水泥等無機材質為膠結材料。

2、按其生產工藝過程的不同，又可分為四類：

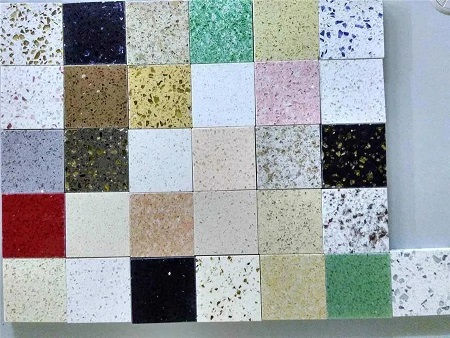

①樹脂型人造石材：常見的石英石屬于這類

②復合型人造石材：樹脂與水泥都用。

③水泥型人造石材：水磨石屬于這一類。

④燒結型人造石材：瓷磚、地板磚、通體磚、微晶石等屬于這一類。

簡單來講就是，我們常見的人造石的主要成分，要么是樹脂、要么是水泥、要么是經燒制的黏土。其中，以樹脂型的人造石最常用。

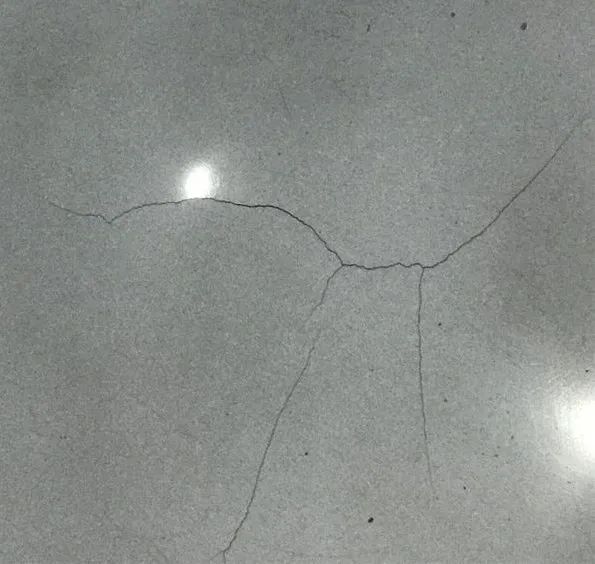

02 為什么人造石容易出現拱形、變形和開裂等質量問題？

拆解工藝，看到石材施工人員人發的石材質量問題的照片，很多人給出了很多意見和分析，但似乎核心原因分析都沒有，下面由石材廠家來給大家做專業的分析。內部分析由實驗數據支持，這足以解釋最常見的質量問題。

現場出現的質量問題，大多數都把問題原因歸于施工方面，殊不知是石材本身的問題，因為不了解人造石的材料特性，膠粘劑也可能有問題，因為只聽制造商的一面之詞，自己并沒有經過專業的測試，有的廠家使用的補膠劑也有問題.

▲ 空 鼓

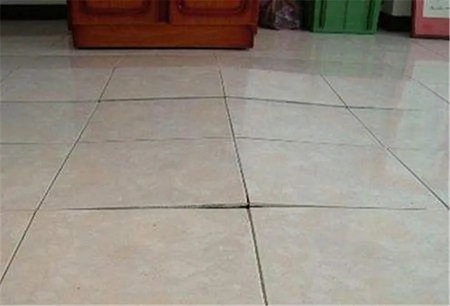

▲ 鼓 包

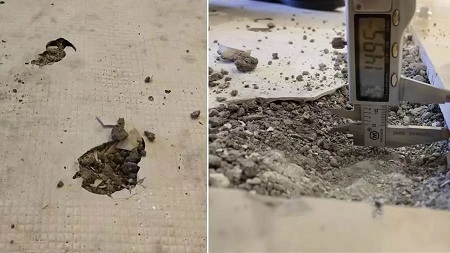

▲ 空鼓的石材揭開后底部情況

03 從哪個角度分析？如何預控？

（1）人造石材料性能分析：

人造石分為三大類：花崗巖和石英以及實體面材。它們的熱膨脹系數與其樹脂含量有關。因此，與天然石材相比，樹脂含量較高的人造樹脂更容易出現開裂，拱起等常見病害。

（2）從生產過程分析：

人造石是由高壓真空制成，質地比較致密，沒有間隙，吸水率也很低，而且水泥砂漿的附著力也很弱（水泥砂漿中的堿性物質也會腐蝕人造石，形成空鼓層。必須用專業的人造石膠粘合。

應注意不同的人造石（不同成分）不一樣。如果粘合劑配方不適用，大面積出現質量問題也是正常的，在施工前測試樣品很重要。（有時人造石制造商推薦的粘合劑質量都不合格，所以使用時檢測非常重要！）

（3） 粘合劑性能原因：

之前說過人造石由于材料成分引起的熱膨脹冷縮的影響相對較大，因此所用的粘合劑既不能固化太久也不能在固化后太硬沒有彈性。具有一定柔韌性的粘合劑適用于人造石的粘合，人造石需要熱漲冷縮空間。

（4）使用填縫劑是不合適的：

石材變形與填縫劑之間的關系？由于人造石的熱膨脹系數大于天然石材的膨脹系數，如果填縫劑是由剛性填縫劑制成，固化后會很硬，人造石會膨脹起拱。以同樣的方式，收縮縫預留不合理也會起拱。

（5）施工期間不合理的預留收縮縫：

一般來說，施工方鋪貼人造石是不考慮人造石的熱膨脹系數，人造石的大小，建筑面積的溫度范圍（沒有時間研究），收縮接頭預留2mm，但如果人造石尺寸大且熱膨脹系數大，2mm的收縮間隙根本不夠，會引起諸如起拱開裂等等問題。

（6）因堿性環境下水解導致底部空鼓；

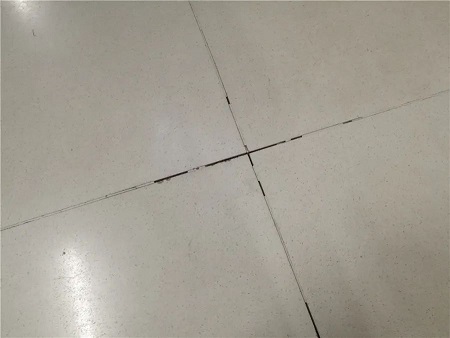

（7） 因沒有留夠縫或用云石膠補縫導致人造石擠壓空鼓。

人造石在高溫條件下體積膨脹，供它伸縮的縫隙被填滿了堅硬的云石膠。要么是云石膠被擠碎、擠出，要么就是樹脂基人造石把自己擠變形、擠拱起。實際情況是兩種情況都發生。

溫度降低的時候，樹脂基人造石又會收縮，原來受擠壓的地方會慢慢恢復到原來的狀態，縫隙處的云石膠又會被往兩邊拉扯。經過這樣反復的擠壓、拉伸，就會造成人造石和云石膠的開裂、拱起。
