一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

洞石曾經火了許多年，非常流行，深受中國人民的喜愛，許多大型建筑工程都在用洞石裝飾，不管是賓館、星級酒店，就是連中央電視臺、中國美術館、河北美術館、江蘇美術館、東莞行政中心等政府工程都在用洞石裝飾。曾經洞石的價格很高，而且是市場緊俏的貨。

在洞石流行的那些年大家都在盲目跟風，不考慮建筑裝飾環境能不能用洞石，因此許多的洞石裝飾的工程沒有取得應有的裝飾效果，適得其反，使用幾年后變得丑陋不堪，需要花大價錢對那些病變的洞石打磨，挖補，恢復其昔日的美麗。

當時如果多花點錢在洞石的補膠上，把洞石表面的孔洞補牢固，不致于日后花大本錢對病變的洞石挖補，恢復昔日的風采。

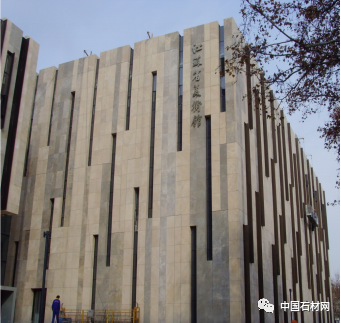

圖1洞石裝飾的江蘇美術館；圖2洞石裝飾的鄭州大唐電力辦公大樓。

圖1

圖2

洞石雖美麗，表面的補洞很關鍵。如果補洞質量不好，再名貴的洞石材也不可能做出好的裝飾效果來，只能事與愿違，白白糟塌人民幣。然而，無論洞石裝飾效果多好，但它有兩個致命的弱點：

一是洞石表面的孔洞對裝飾效果的影響，除非設計要的就是表面孔洞的效果，洞石表面孔洞必須通過補膠處理好才可能有好的裝飾效果。

二是洞石的強度較低，大多數的洞石強度達不到建筑裝飾強度對材料的要求。斷裂后的洞石如果對斷裂處修補的質量差，必定影響其裝飾效果的。

但是，在洞石流行的瘋狂的年代里，似乎沒有人關注這兩點，以致在中國出現了許多的洞石垃圾工程。

洞石裝飾做得很失敗的工程是中央電視臺大褲衩、中國美術館項目。這兩個項目洞石的裝飾效果使用后出現的裝飾質量問題飽受批評和質疑。這兩個項目洞石裝飾質量的問題究竟表現在哪里呢？

中央電視臺洞石裝飾質量存在的問題：

外裝洞石墻面酸雨對表面腐蝕較重，孔洞中污染嚴重，大多呈黑色孔洞狀態；石材色彩暗淡，紋理模糊不清，洞石質感效果很差，遠看基本消失。這些病癥的發生是選材不當、使用環境惡劣、加工時對孔洞未作封堵孔洞處理，表面形式粗面加工，粗糙導致的。

內裝洞石地面人流密集部位，地面磨蝕較重，補膠點脫落較重、黑點密集，石材縫隙處出現崩茬現象，板縫處多呈現黑線，質感降低，整體視覺較差，光澤度大幅度下降。

洞石表面黑點是由于表面膠脫落所致。造成這些問題大約有三點原因：

一是補膠時用的是易水解的不飽和聚酯樹脂，其粘結力、滲透性較差，常遇水和人的外力沖擊易脫落。

二是補膠作業時板材不干，膠液過稠滲透不到深層造成；

三是冷熱循環和板材底部水氣造成板材與膠的膨脹率不一致，致使膠點脫落后，形成凹坑等等。故在膠點脫落后藏污納垢。而板材縫隙處崩邊是材料本身性能造成的。

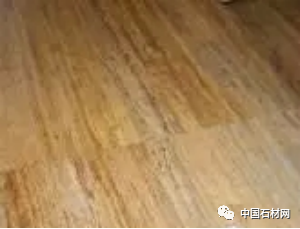

原本金黃的地面，因洞石黑斑、黑點的密集，部分地面已呈現“黑洞石”現象，裝飾效果極其差，嚴重影響了中央電視臺的裝飾效果。圖3金黃洞石病變，圖片上可以看出布滿了黑點。

圖3

中國美術館存在的問題：

板材之間崩邊現象十分嚴重，形成“黑縫”。洞石石材斷裂，嚴重影響裝飾效果。

從中央電視臺與中國美術館2項工程洞石出現的裝飾質量問題看，可以得出1個結論，所有質量問題是因為補膠導致的。補膠質量的不過關導致了洞石在日后使用過程中膠的脫落，灰塵及其它臟物進入了孔洞中，從而影響了其裝飾效果。

洞石補洞的幾點思考和建議：

國內眾多的洞石裝飾的項目出現如此多的質量問題反映了洞石的補膠工藝存在問題，需大力改進和改善。

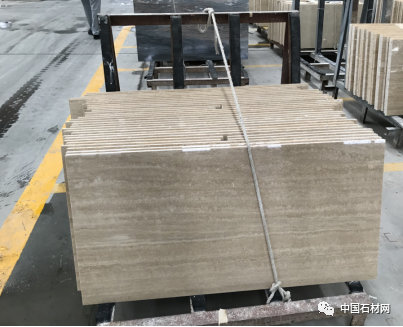

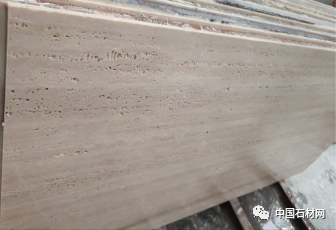

圖4充滿孔洞的羅馬洞石。

圖4

（1）改變傳統的不飽和樹膠脂補洞的工藝

不飽和樹脂膠石材人都知道因為價格低廉，修補成本低，加之操作簡單被廣泛應用在大理石的修補上，但不飽和樹脂膠修補的質量石材人也知道不盡人意的，存在各種質量問題。

樹脂膠修是否是洞石補洞最合理的修補材料，從來沒有人去論證它，也沒有人去跟蹤它修補后的洞石材最終質量如何？但從許多用洞石裝飾的項目現實的情況看，不飽和樹脂膠還是存在各種質量問題，需要用其它更好的膠來替代它補洞。

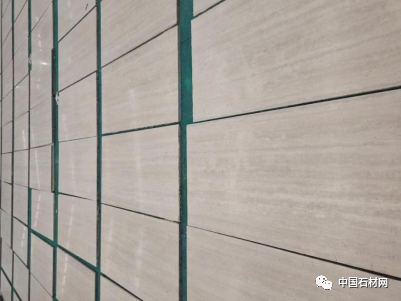

圖5

（2）洞石補膠提倡用環氧樹脂膠

環氧樹脂膠比不飽和樹脂膠性能更好，其粘接強度遠高于不飽和樹脂膠。但因為其價格高，加之使用時對各種條件的要求嚴格，石材加工企業不喜歡用環氧樹脂膠來修補石材，從而限制了其在石材補膠上的大量應用。

不少石材加工企業也懂得這個道理，但出于加工成本和多賺利潤的考慮，不愿意使用環氧樹脂膠來補膠，何況項目多以低價中標的方式得到，如果用價格高的環氧樹膠補洞，成本太高了，弄不好一平方的補洞成本都要幾十元，甚至更高，因為洞石材補洞時膠會從孔洞里流掉，導致浪費。

項目大時，光補洞成本可能是個天文數字，實在不劃算。如果用不飽和樹脂膠修補，兩者的補洞成本之差就是加工企業的利潤。

（3）洞石補膠嚴格遵守洞石補膠的的工藝

洞石的補膠有嚴格的工藝要求的，尤其是洞石表面及內部孔洞的清潔、干燥上，因為不管是不飽和樹脂脂也好，環氧樹脂膠也罷，都要求洞石表面及孔洞內都應該清潔，干燥的，而實際上絕大多數石材加工企業不可能做到，也不會按此要求去做的，因為這要消耗大量的時間，影響生產效率，生產加工進度，特別是在趕貨的時候早就把這個工藝要求忘之腦后了，根本不會嚴格按此要求做，可想而知洞石補洞的質量如何了？

所以，洞石表面孔洞修補的質量要好，加工企業必須嚴格按工藝要求做方能取得好的補洞效果。

圖6

（4）改革現行用補補洞的工藝，以水泥代替膠補洞

采用膠修補洞石因為洞石材料與膠存在一定不相容的的問題，加之洞石的孔洞內存在一定的泥漿和石粉進一步影響膠與洞石的粘結力，如果采用水泥來修補洞石的孔洞可能在粘接力上勝過膠。

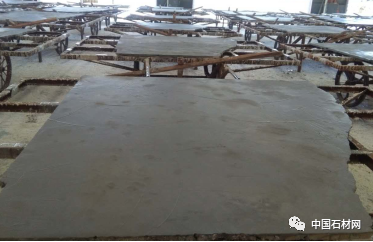

筆者經歷過幾個用水泥修補洞石孔洞的工程，包括日本的工程項目，經過多年的使用效果依舊較好，沒有象膠那樣出現大量脫膠的現象存在。在意大利洞石材料用水泥補洞是很常見的工藝。洞石加工的的企業可以探索用水泥修補洞石材的工藝，尋找洞石補洞最佳的水泥補洞的工藝。圖7意大利的米蘭灰水泥補洞。

圖7

（5）改善洞石補洞工藝，使膠充滿孔洞

眾所周之，洞石是布滿孔洞的石材，且孔洞是相互貫穿的，因此洞石的補膠是麻煩的事情，膠會順著有孔洞的地方流動，孔洞好象是無底洞似的不斷使膠往有孔洞處流淌，導致許多的孔洞一倒入膠膠就流失了，孔洞里沒有膠了，或膠未將孔洞填補飽滿。

洞石一打磨拋光孔洞又出來了，因此石材加工企業會在產品交貨時在洞石表面刮層膠填補表面的孔洞，實際上表面這些孔洞用薄薄的膠是根本補不住的，做地板時只要踩一段時間就脫膠了，進而使各種臟物就進入到了孔洞中，使孔洞處發黑，影響裝飾效果。

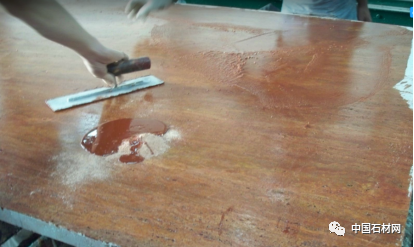

洞石在用膠補洞時先用石粉調和成不易活動的膠先將孔洞補好，隨后再用液體的膠進行多次的補孔，這樣補出的洞石效果更好，表面的孔洞可以基本填滿。圖8已補膠的羅馬洞石，孔洞已經補好。

圖8

洞石雖美，如果加工時孔洞的補膠不好，用不了多長時間，洞石的表面將失去光彩，影響裝飾效果。所以，要讓洞石綻放出永久的美麗，對洞石認真補洞吧！
