一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

如何科學的進行石材鋪貼施工？

石材鋪貼施工在建筑裝飾工程中常見于墻面石材干掛和地面濕貼中，是裝飾工程最具看點、最具規模、最具科技含量的分項工程。

石材鋪貼施工質量的好壞直接影響著工程的整體技術、工藝、質量水平。因此，在建筑裝飾中必須堅持以科學的態度，樹立創新思維，勇于科技攻關，才能真正攻克石材鋪貼中的種種疑難，確保石材鋪貼的質量，從而有效帶動建筑裝飾工程內在質量和外在形象整體水平的不斷提高。

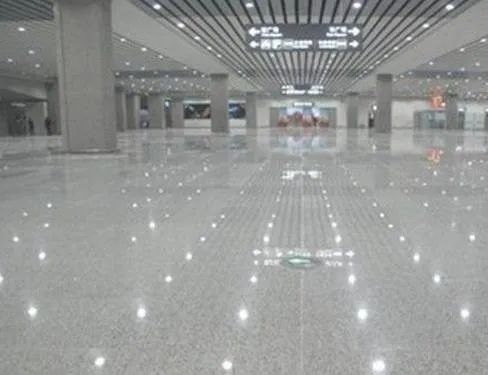

如何科學的進行石材鋪貼施工？

一、礦料的得當選擇是保證石材鋪貼質量的重要前提

石材鋪貼施工中，石材礦料的選擇是否得當舉足輕重。如果礦料不含有規定要求或者質地不好，從源頭上講，一起步路就走歪了，就很難保證鋪貼的質量。

1.石材礦料必須滿足指定的小樣要求。

成功礦料的選擇是質量控制的首要前提，礦料的品質好差直接影響著顧客（業主）的滿意程度及最終的裝飾質量。蘇州置業廣場大堂18米高弧形墻面石材干掛工程，業主指定為稀有的綠松石石材。

這種石材大部分產于歐洲大陸，國內貨源很少。可這個項目工期緊張，依靠進口貨時間上肯定達不到業主的要求。為了解決這樣一個現實問題，我司總經理洪兆雄親自帶著小樣八次奔赴湖南，行駛八萬多公里，一次又一次，一座山又一座山的對比、選擇。功夫不負有心人，最終選擇到理想的礦料。滿足了業主的需要，保證了工期、質量雙達標。

再比如濟南機場工地所采用的山東白麻石材，這種石材含鐵量高，病變成因復雜。我們分別從不同的幾個礦區選擇樣品，編號標識后，放在同一環境下觀察其自然變化，而后選定合適的礦料，從而要求供應商在同一礦山、同一塘口、同一礦層采料供料，以有效地控制了鋪貼后的病變。

2.石材礦料的切割必須講究方法。

礦料選定之后，我們對礦石的荒料切割十分重視，一般要求礦石在切割開片時堅持兩個“同一”：

一是必須堅持荒料同一方向切割，或從左到右，或從右到左，不能此左彼右，怎么方便怎么切；

二是必須堅持礦料紋理脈路同一走向，不能橫切豎切，以產出多少定切割。這樣能有效地保證鋪貼石材花紋相近、密度相符、避免色差。

3.石材板材的堆放運輸也要有要求。

礦料供應商對切割好的板材堆放運輸往往比較隨意，但裝飾單位則要注意：

一、是要求石材正面朝下堆放，以防日光照射不一導致色差；

二、是要求堆放平衡，防止矯變不平整；三是要求一個包裝不宜放置過多片板材，以避免重壓變形和破裂。

三、找準石材病變成因是保證石材鋪貼質量的重中之重

石材鋪貼后產生“銹黃”、“水斑”是石材濕貼施工中的常見病。這個問題解決不好，就談不上保證質量，它是保證石材鋪貼質量的重中之重。由于各種石材產地、成分、性能的差異，解決銹黃、水斑也顯得十分困難復雜。濟南國際機場山東白麻的濕貼成功，給了我們深刻的啟示。

山東白麻產于膠東半島，也叫牟平白。它質如白雪，稱之為白麻，又稱山東白麻，是國產最好的白麻。

過去許多同業的兄弟公司也曾鋪貼過山東白麻，由于對它的內在性能掌握不夠，因此成功的少，失敗的多。據我們統計，大約有70%的山東白麻鋪貼后未能解決“泛水”難題，有的造成整個地坪全部返工調換其它品種。

在濟南國際機場站樓小樣試鋪中也出現了同樣的問題。材料進場時是白麻，鋪貼后是“黑麻”，分色不細鋪貼就成“亂麻”，二周以后鐵性變化又成“黃麻”。

面對這些問題，進行試驗、有表及里的探討，終于揭開了“山東白麻”神秘面紗，找到了山東白麻“銹黃”、“水斑”的源頭。

1、銹黃。

白麻產生銹黃有三個原因：

一是原發性銹黃。因石材內部通常存在鐵礦物（碳酸鐵、硫化鐵、鐵矽鹽酸礦物等），通常含鐵礦物以鐵矽鹽酸礦物較穩定，硫化鐵最不穩定。因此最不穩定的硫化鐵可以說是石材表面銹黃污染的最大成因。

此外，黑云母雖較硫化鐵穩定，但長期在酸與水的作用下，亦會發生氧化生銹而成褐鐵色，污染石材形成銹黃。據我們試驗，山東白麻的含鐵量要比美國白麻高出11個百分點；

二是石材加工過程中處理不當產生的銹黃。原石以鋼砂拉鋸加工切割時，石材表面因殘余鋼砂未清理干凈，水氣作用后，形成銹斑或者是石材切割后酸洗，殘留物質造成含鐵礦物加速氧化所致；

三是配件生銹導致的銹黃。石材在濕鋪安裝時碰到鐵配件生銹擴散至石材表面銹黃；四是除銹和防護方法不當也會導致表面銹黃。

2、水斑。

水斑是石材表面濕潤含水，使得石材表面產生整體或部分暗沉的現象。通過研究分析，我們發現石材發生水斑的原因，大致分為四類：

第一類屬于中性水分的吸收。由于石材是多孔性的物質，當雨水、清洗地面的水以毛細原理從石材正面滲入，會使得石材表面產生暗沉的現象。這種水斑通常是暫時性的，只要保持干燥，水分就能自然揮發排除，恢復石材原有的外觀；

第二類濕式施工造成石材病變的水斑。其成因與石材濕式施工法或濕式加強施工法鋪貼安裝時的不當施工有關。水泥是石材濕貼安裝最常用的黏結材料，其含有大量的氧化鈣、氧化鋁及氧化鐵。

其中氧化鈣約占水泥產物體積的20%，它易溶于水，在濕式安裝黏結石材時，若水泥中的氧化鈣未完全水溶，則強堿性的氧化鈣會殘留在石材背填的砂漿中，若石材安裝于靠近水源之處或是施工時水泥砂漿水灰比過高（易造成氧化鈣反應不完全），過量的水將氫氧化碳溶解出來，以毛細原理滲透到石材表面，隨后再與空氣中的二氧化碳反應形成碳酸鈣。

此時，由于碳酸鈣易于潮解而吸取大量的結晶水，將造成石材表面濕潤含水，使得石材表面整體或部分產生暗沉的現象；

第三類是防護劑品種不對路和防護深度不夠也會因水的滲透引發水斑；

第四類因為施工不當或者水泥性能不穩定破壞了保護層引發水斑。在找到山東白麻病因基礎上，我們又以系統工程的理念作指導，反復試驗比較，認真總結得失，終于掌握了山東白麻石材采礦、加工、防護、鋪貼、成品保護等各個環節的控制操作要求規律，從而使得山東白麻大面積濕貼成功。

二、 合適的石材養護是保證石材鋪貼質量的有效措施

一般來說，石材濕貼都必須選用養護劑進行養護。實踐證明，養護得當鋪貼質量就有保證，養護不當同樣會導致石材病變。這里有兩點要特別注意：

1.不同的施工區域應有不同的養護要求。

石材防護，顧名思義是要起防護作用，阻隔與石材接觸物質對石材的侵蝕，保證石材原有的性能質地。

因此，我們對石材防護必須針對不同的施工區域，采取不同的防護要求：

一是干燥通風較好的施工區域，正反面做一次即可；

二是廚房、餐廳地面宜采用溶劑型產品。因其具有低揮發、滲透性強、耐老化、持久性強的特點；

三是衛生間、浴室、地鐵等因濕度較大，簡單的正反面兩次養護還不夠，宜在六面做兩到三次養護。

2.要掌握正確的石材養護方法。

石材養護中，我們認為以下幾點是必須遵循的：

（1）以烘房或自然條件晾干石板。一些使用者在使用養護劑時為了節省成本，并沒有事先烘（晾）干石材而直接使用養護劑，以致養護效果不佳。事實上，石板必須烘（晾）干后防護，因為烘（晾）干石板可去除石材孔隙的水分，養護劑才能順利滲透至足夠深而具有深層的養護功能。

（2）烘干石材必須回溫至40℃才能使用養護劑。其原因是溫度若過高，溶劑快速揮發，養護劑提早在石材表面硬化，導致滲透深度不夠，養護劑的深層養護效果比較差，水斑物質即可能滲透到目視范圍之內。

（3）使用足量的養護劑。使用養護劑的量一定要足夠，否則石材吸收的養護劑量不夠，無法產生養護效果。

（4）保證養護劑均勻滲透。用毛刷涂抹均勻，使養護劑能很均勻滲透到石材表面的每一點，以避免發生某些點使用量大養護強，某些點卻使用量不足，發生病變因素侵入的狀態。

（5）清干凈石材表面殘余的養護劑。要用抹布擦拭殘余的養護劑，避免殘余養護劑在石材表面硬化，破壞石材表面的光澤度。因石材養護劑不可能被石材完全吸收，會殘留部分在石材表面，而其成分為樹脂的一種，殘余的養護劑若不除去，硬化會造成石材表面凹凸不平，而降低其光澤度。

（6）靜置足夠的時間。保養24小時后，才可以進行其它工程，養護劑若尚未完全硬化，其養護效果不佳，可能導致養護失敗。

（7）在水泥砂漿中加入防水劑。防水劑是一種樹脂，它可與鈣或其它金屬離子形成錯化物，可避免金屬離子被大量水分溶離滲出石材表面形成水斑。

（8）選用無污染的骨料。避免使用鈣、鎂、鈉等離子較多的海砂，及礦物質較多的地下水拌合，減少金屬離子的來源，降低水斑發生的機率。

三、 精心的技術方法是保證石材鋪貼質量的關鍵所在

石材鋪貼，關鍵在鋪貼。不能簡單地認為鋪上就好，而是大有講究，要講究鋪貼程序、要講究鋪貼方法、要講究鋪貼技術。有三種情況務必十分注重：

1、分區域先選材。

石材供應商提供的石材是根據工程進度分期分批供貨的，而工程現場的可鋪貼面積具有不確定性，而施工工人往往是有貨就貼，這就極容易導致色差，花紋紊亂等質量問題。

因此，根據每個分區（或軸線）需要的數量，選擇同底色、同花紋、幾何規格尺寸相同（誤差在0.5㎜范圍內）的板材鋪貼，就可以有效避免在一個分區內出現色差、接縫大小、花紋紊亂等質量問題的發生。

2、施工現場切割、開孔一定要干切。

常常可以看到，在地漏，預埋件周圍鋪貼的石材接縫處會有水斑、水漬。其根源就在于有的施工工人圖方便在現場水切，有的即使干切也不做防護。

科學的處置方法在于當施工現場碰到地漏、預埋件等原因需要切割時，應當干切，在切割后將切口處作干燥處理，并補做養護，以防局部養護不到位引起的水漬水斑。

我們在濟南機場對山東白麻的現場切割，用美國思康KV60防護三次，才控制了吐水泛黃。

3、不能千篇一律地使用普通水泥作黏合劑。

水泥是石材濕式安裝最常用的黏結材料，其中氧化鈣占水泥總量的20%，它易溶于水。在濕式安裝黏結石材時，若水泥的氧化鈣未完全水溶，則強堿性的氧化鈣令殘留在石材背填的砂漿氫氧化鈣溶解出來，以毛細原理滲透到石材表面，隨后再與空氣中的二氧化碳反應形成碳酸鈣，此時，由于碳酸鈣易潮解而吸附大量的結晶水，將造成石材墻面含水，使得石材表面整體或部分產生暗沉的現象。

這種現象在暗紅、黑色、墨綠等深顏色的石材鋪貼中不容易看出來，但是在白色、米黃等淺顏色的石材濕貼中就暴露無異。因此，不能千篇一律地使用普通（黑）水泥作石材黏結劑，對淺色石材應選用白水泥黏結，以確保石材鋪貼的高質量。
