1、設計概況

觀音山廣場裙房外圍護系統設計為框架式石材幕墻系統。系統主要面材及龍骨：

1）石材幕墻外立面形式：敞縫不打膠，縫寬10mm；

2）石材面板配置：30mm厚花崗巖；

3）龍骨：Q235B鋼型材，表面熱鍍鋅處理；

4）掛件：M8不銹鋼背栓系統，適用于30mm厚花崗巖石材；

5）保溫：結構梁及結構柱部位50mm阻熱型保溫巖棉（A級防火），容重不小于80Kg/m3單面鋁箔；

6）外圍護板墻墻體：10mm石膏板+10mm厚纖維增強硅酸鈣板（無石棉）+120mm阻熱型防火巖棉（A級防火），容重不小于110KG/m3單面鋁箔+10mm厚纖維增強硅酸鈣板（無石棉），順序從內到外；

7）防水做法：防水透氣膜外加20mm厚防水砂漿；

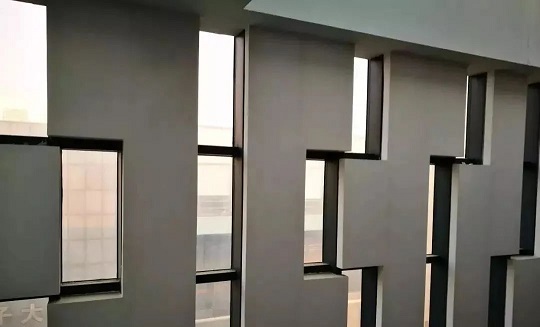

參考北京大學法學院圖書館外圍護體系設計效果

2、設計方案可實施性分析

（1）設計的外側框架石材與外圍護板墻為一體化系統，在幕墻龍骨安裝過程中發現，設計幕墻龍骨的高度過大，材料無法滿足外圍護板墻荷載要求；施工圖紙中外圍護墻板各層板與結構間無支撐、連接體系，外圍護墻板整體穩定性無法保證。

（2）設計采用的防水透氣膜主要使用在平屋面及斜屋面工程中，墻體立面的防水施工困難，容易造成脫落及損壞。

（3）經市場調查，石膏板的公稱厚度主要為9.5mm、12mm、15mm、18mm、21mm和25mm。

（4）本工程石材幕墻為開縫式幕墻，鑲嵌式玻璃周邊的洞口導水節點處理困難，滲漏水隱患較大。

（5）本工程外立面設計新穎、玻璃與石材交錯鑲嵌，外圍護墻體作為干掛石材的背襯墻體，錯落施工且外墻干掛骨架已經施工。對外圍護板墻的運輸及搬運施工造成較大影響。給工程的配合及管理帶來較大的難度。安全保障措施也是施工難點之一。

3、現場方案優化及圖紙深化

3.1外圍護板墻支撐體系深化

（1）幕墻形式為大面積石材，小面積玻璃時，護板墻大面積布置，小面積留洞。

1）豎向方管采用120*60*4.0mm方管，間距3000mm設置，上下與混凝土結構連接。

2）層高大于3m時，于3m的高度處增加一道橫向方管，方管規格為120*60*3.0mm。

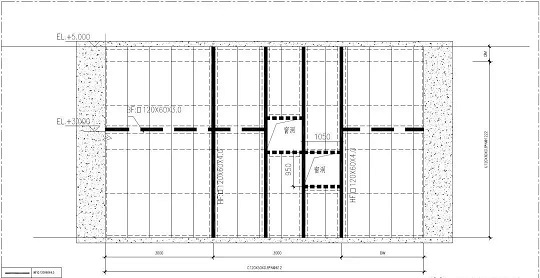

大面積石材小面積玻璃外圍護板墻墻體立面結構布置

（2）幕墻形式為小面積石材，大面積玻璃時，護板墻小面積布置，大面積留洞。

1）豎向方管采用120*60*4.0mm鍍鋅方管，間距1050mm設置，與幕墻立柱同寬度。

2）橫向方管采用120*60*3.0mm鍍鋅方管，間距950mm,根據石材分隔尺寸進行設置。

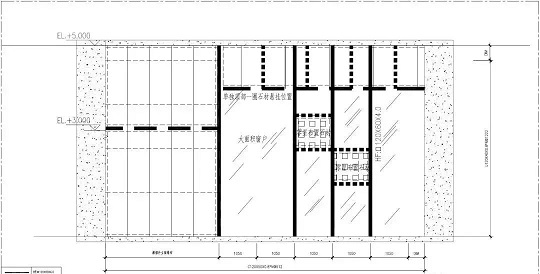

大面積玻璃小面積石材外圍護板墻墻體立面結構布置

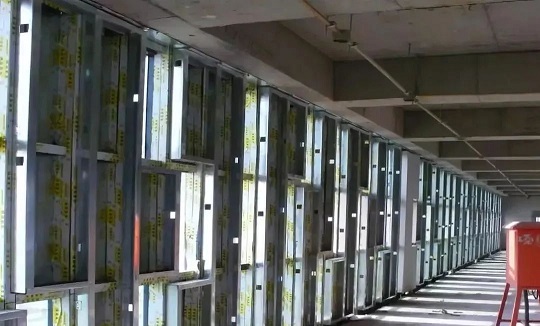

（3）豎向龍骨采用C120*50*0.8mm龍骨，間距610mm設置。

（4）橫向龍骨采用U120*40*0.8mm，間距1220設置。

（5）與結構交界位置，均設置C120*50*0.8mm沿墻、沿柱、沿頂、沿地龍骨。

（6）橫、豎向方管兩面分別設置U120*40*0.8mm龍骨。

（7）窗洞口位置：

1）洞口左右兩側設置120*60*4.0mm鍍鋅方管，上下與混凝土結構連接。

2）洞口上下兩側設置120*60*3.0mm鍍鋅方管，左右兩側與豎向方管焊接。

3.2外圍護板墻防水做法優化

（1）板材間接縫、板材與結構接縫處采用1mm×50mm單面無紡布防水膠帶處理，降低板縫滲水隱患。

（2）采用“JS防水涂料（兩道）”替換原設計中的“防水透氣膜”，優化后的防水處理粘結性強，與無紡布防水膠帶及防水砂漿的附著力好；

（3）根據現場樣板實施效果，板材與幕墻龍骨間操作空間小，20厚防水砂漿厚度過大，易造成開裂，且平整度難以保證。與設計溝通，建議將“20厚防水砂漿”替換為“10厚1:2.5防水砂漿”，防水效果能滿足要求。

3.3外圍護板墻其他做法優化

（1）根據市場調查情況，建議將設計的10厚石膏板調整為9.5mm厚。

（2）為滿足室內采光要求及外立面整體美觀性能，外圍護板墻根據幕墻最終版的外立面深化圖紙進行外圍護板墻的龍骨排版設計。

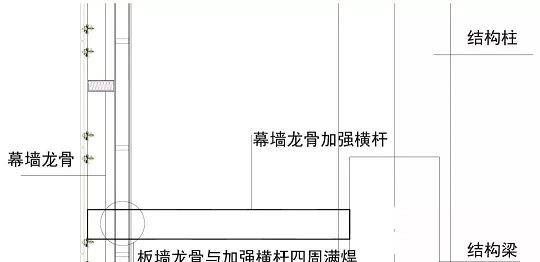

酒店宴會廳超高位置龍骨加固優化

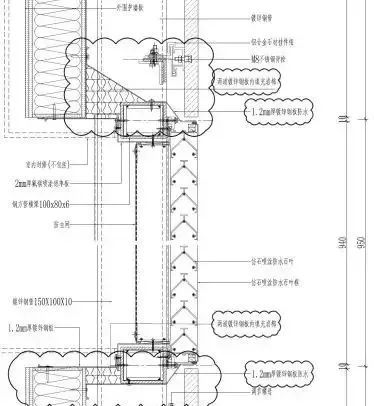

墻板留洞洞口收邊細部節點優化
