開槽式石材干掛法施工工藝
開槽式(縫掛式)干掛:是在石材上下邊開條通槽或半圓槽,用 T 型板扣住槽邊。通過槽內注膠來固定石材與掛件的一種安裝方式。
這種方式由于上下石材無法通過位移通在震動較大時容易發生四邊的勾板與石材、石材與石材之間的擠壓破壞,防震性能差。用這種方法做的幕墻不能用大規格尺寸的石材,其主要原因就是這種安裝方式在石材安裝時就形成了層層受壓,石材成了墻體,幕墻越高壓力越大,其 T 型板處的彎曲應力也越大.
對這種類型的干掛方式的安全隱患,國家已對 JGJ133 進行了修改,將 T 型的雙面扣件改為 L 型單面扣,以每塊為一單元扣于副龍骨,并且采用高承載力的龍骨改變層層受壓。
開槽式的不足:
1、對石材厚度要求較高,由于將石材一分為三,因此剩余受力石材太薄,消弱了干掛點處的抗拉強度。一般石材厚度不小于 20mm(不含磨邊);
2、由于石材的硬度大,因此開槽時極易造成破損;
3、需要安裝鋼龍骨,加大建筑物承重,且增加成本;
4、板材的受力方式為點承重,抗震性能差,安全系數低;
5、最大的缺點是裝上后就不能單塊再調整和卸下。
施工工藝流程:
施工準備→放線彈線→埋板安裝→鋼骨架制作安裝→石材安裝→成品保護。
1、施工準備

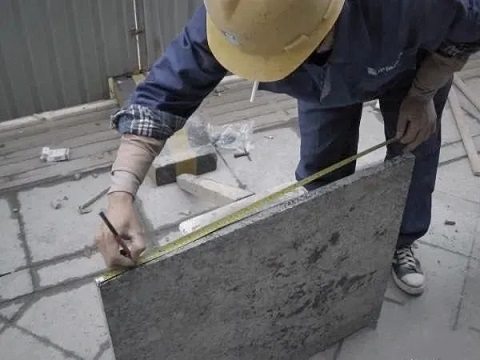

A、對石材進行排版、編號。
B、對基體墻體進行檢查,確認是否需鑿除、修整。
2、放線彈線

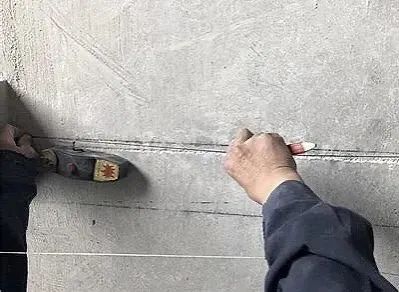

根據設計要求放樣并彈出骨架、飾面輪廓線和墻上水平基準線,并放好各部位的槽鋼線。
3、埋板安裝

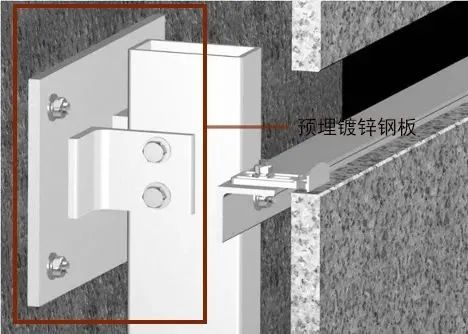

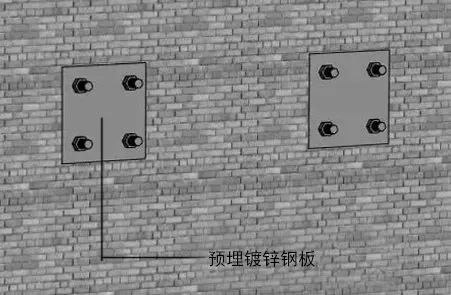

按照豎龍骨槽鋼位置,確定預埋鍍鋅鋼板位置,在混凝土梁、墻上用膨脹螺栓固定埋板。
4、鋼骨架制作安裝
A、需要安裝鋼骨架的墻面按照所彈的分割線合理布置鋼骨架的豎龍骨,與埋板四邊滿焊連接。

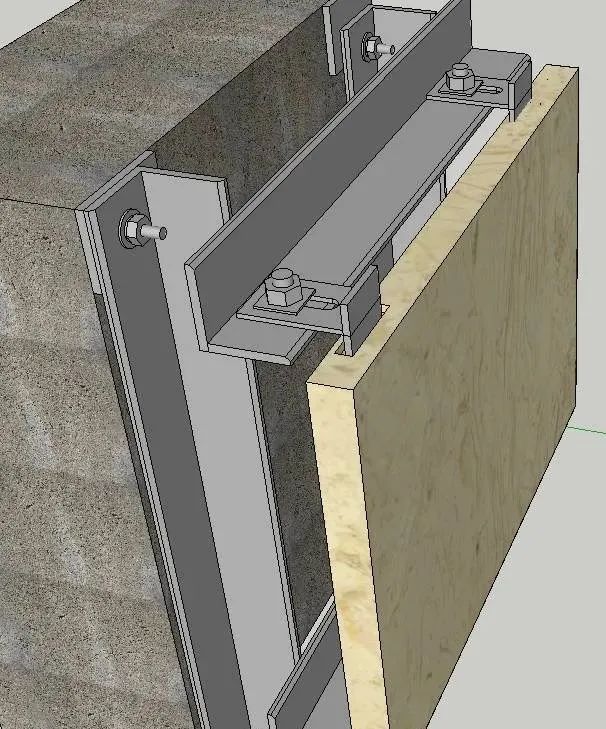

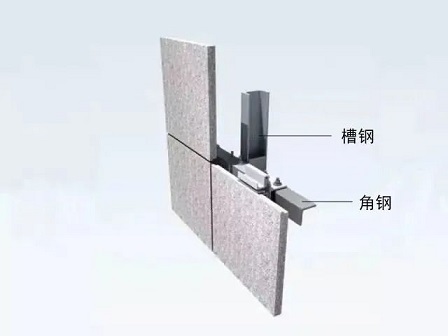

△豎龍骨安裝示意
B、橫龍骨采用鍍鋅角鋼,間距視石材規格而定,與豎龍骨滿焊連接。

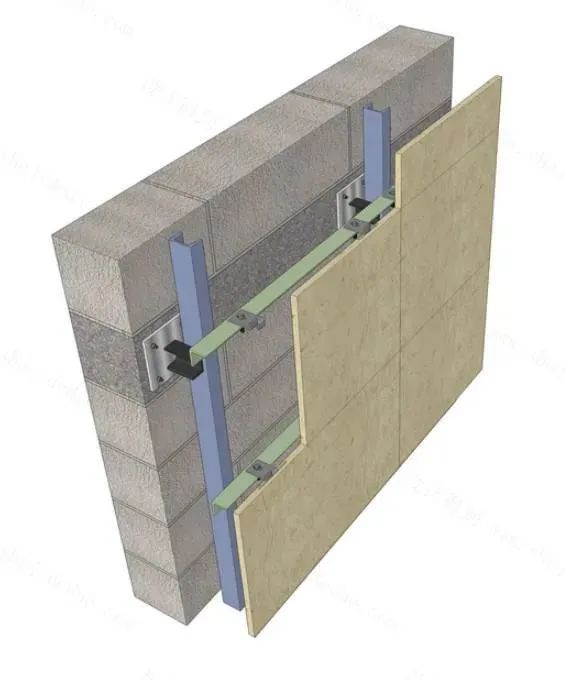

△橫龍骨安裝示意
C、安裝前根據石材規格在角鋼一面預先打孔以備掛件固定用,同時龍骨所有焊接部位防銹處理。
5、石材安裝
A、在鋼骨架上插固定螺栓,鑲不銹鋼或鋁合金固定掛件。

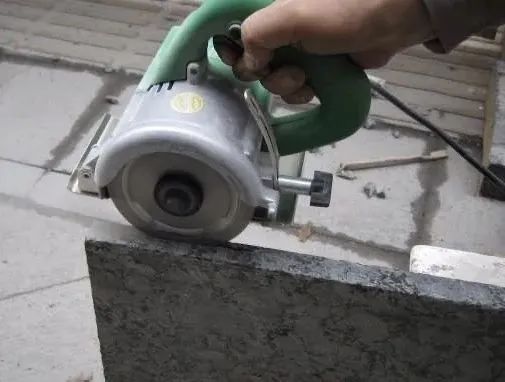

B、根據設計尺寸,將石材固定在專用模具上,進行石材上、下端開槽,背面開一企口以便干掛件能嵌入其中。
C、用AB結構膠嵌下層石材的上槽,插連接掛件,嵌上層石材下槽。
6、成品保護

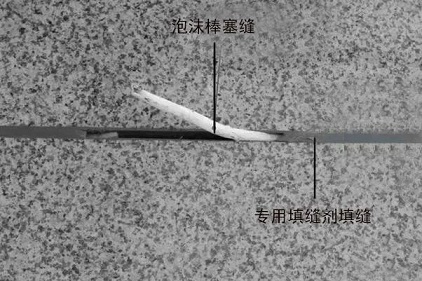

A、用泡沫棒塞縫,并用專用填縫劑擦縫,完成后進行完成面的清潔。
B、用珍珠薄膜將地面以上 2m范圍均覆蓋好,進行成品保護。

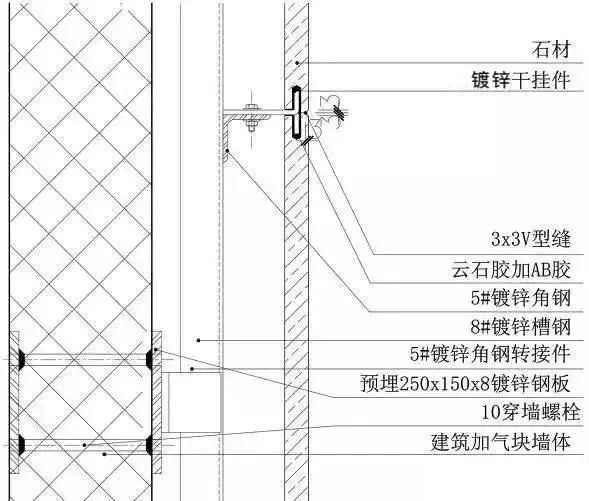

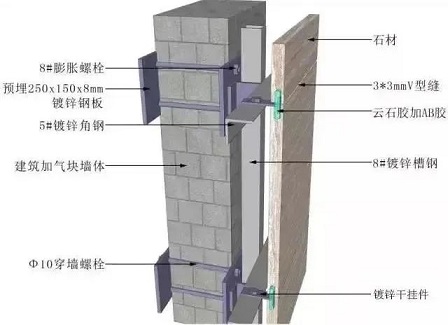

7、節點構造
8、注意事項
A、當干掛石材幅面尺寸>1㎡時,上下排掛點間距不宜超過700mm,石材中間應增加掛點,以免石材受力不足而脫落。

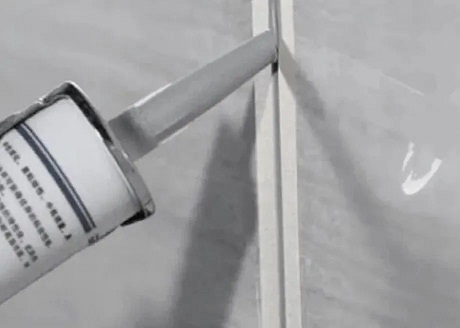

B、石材干掛必須使用環氧干掛AB膠(嚴格按照1:1比例進行配比施工),云石膠只能作為臨時固定。
C、鋼骨架宜采用普通碳素鋼型材,有特殊需要時可采用不銹鋼型材,鋼立柱宜采用槽鋼,橫向鋼架宜采用角鋼。且均應符合設計及規范要求。
