一、石材點掛工藝操作流程
施工準備（界面處理及外保溫施工完成）→石材驗收→腳手架搭設→吊線找規矩→龍骨安裝(穿墻螺栓固定)→石材鉆孔開槽→底層石板安裝→上行石板安裝→石材清理
二、基本操作說明
（1）、施工準備：
板塊安裝是整個幕墻安裝中最后的成品環節，施工前要做好充分的準備工作。包括人員準備、材料機具準備、施工現場準備。
在安排計劃時首先根據實際情況及工程進度計劃要求排好人員，保證正常施工，材料工器具準備充分，要檢查工作面的板塊是否到場，要檢查扣件、石材膠等材料及易耗品是否滿足使用。要在施工段留有足夠的場所滿足安裝需要，同時要對排柵進行清理并調整排柵滿足安裝要求。
（2）、檢查驗收石材板塊：
收貨要設專人負責管理，要認真檢查材料的規格、型號是否正確，與料單是否相符，發現石材顏色明顯不一致的，要單獨碼放，以便退還給廠家，如有裂紋、缺棱掉角的，要修理后再用，嚴重的不得使用。
還要注意石材堆放地要夯實，墊10cm×10cm通長方木，讓其高出地面8cm以上，方木上最好釘上橡膠條，讓石材按75°立放斜靠在專用的鋼架上，每塊石材之間要用塑料薄膜隔開靠緊碼放。
（3）、外落地腳手架的搭設要求：
1.腳手架立桿橫距1.05m，步距1.8m，內立桿距離墻面0.25m,每步外腳手架外立桿的側設兩根水平桿，設置在距該步水平橫桿上1.2m及踢腳處（不低于180mm），每步層采用4Ф48鋼管大橫桿（支承與小橫桿上）上滿鋪竹笆片，外側滿掛密目網。
2.架體與結構采用Ф48鋼管按2步2跨進行拉接，擬搭設高度為7m，單鋼管立桿。
3.腳手架的外側立面整個長度和高度連續設施，剪刀撐與地面成45?！?0。角，剪刀撐鋼管接長采用2個施轉扣件搭接，搭接長度不少于0.6m，施工荷載為3KN/㎡。
（4）膨脹螺栓安裝：
①膨脹螺栓采用A8的規格，與墻面采用植筋膠連接；
②膨脹螺栓錨固鍍鋅角鋼龍骨，間距為40cm；
③膨脹螺栓的槽應采取密封措施，防止滲漏；
④膨脹螺栓安裝時極限允許偏差不應大于10mm，位置與設計位置的偏差不應大于20mm。
（5）龍骨安裝：
①黃砂巖龍骨采用40mm×40mm×4mm的鍍鋅角鋼，橫向龍骨間距為450mm；
②橫向龍骨長度允許偏差為±0.5mm；
③截斜端頭不得因加工而變形,不應有毛刺；
④孔位的允許偏差為±0.5mm,孔距的允許偏差為±0.5mm,累計偏差不得大于1.0mm 。
（6）、掛件安裝：
①連接件規格為不銹鋼，40×2mm
②連接件與角鋼用6mm×30mm螺絲連接；
③螺絲水平間距為30cm；
（7）、裝石材板塊：
①將石材掛在已安裝的不銹鋼連接件上固定；
②如果石材與平面線不平齊則調整微調螺栓，調整平齊，緊固螺栓；
③后一塊板的安裝以前一塊板及縱橫平面線為基準。其他與第一塊同，同時須調整幕墻的橫縫直線度，豎縫直線度，偏差符合規范要求；每次安裝時，從安裝過程到安裝完畢，全過程進行質量控制，驗收也是穿插與全過程中。
④石板與不銹鋼或鋁合金掛件應用環氧樹脂型石材專用結構膠粘結，粘結前將石屑沖洗干凈，干燥后方可進行粘結施工，并應按所選取用膠的技術要求進行養護固化，石材結構膠的施工厚度宜為2mm - 3mm。
?石材與石材之間留縫8mm，用泡沫條塞實，外用黑色密封膠對縫口處理。
（8）、清理石材表面：
把石材表面的防污條掀掉，用棉絲將石板擦凈，若有膠或其他粘結牢固的雜物，可用開刀輕輕鏟除，用棉絲蘸丙酮擦至干凈。
三、施工操作應該注意的主要事項
1、根據設計并結合實際彈出安裝石材的位置線和分塊線，最好用經緯儀打出大角2個面的豎向控制線并彈出，以便隨時檢查垂直掛線的準確性，保證順利安裝。
2、按設計圖紙及每塊石材留槽數位置，準確的在結構墻上打孔，在預先彈好的點上鑿一個點，然后用鉆打孔，深為6～8cm，若遇結構里的鋼筋時，可將孔位在水平方向移動或往上抬高，成孔要求與結構表面垂直，成孔后把孔內的灰粉用小勾勺掏出，安放膨脹螺栓。
3、用作骨架的角鋼預先進行防腐處理，之后用膨脹螺栓，緊固螺栓將橫桿件與結構固定，安裝骨架位置要準確，結合要牢固，安裝后要全面檢查。
4、先將不銹鋼連接鐵件與角鋼臨時固定，調整不銹鋼連接鋼板位置，使其端頭與石材插入孔對正，固定連接鋼板，用力矩板子擰緊。
5、面板的安裝順序從每面墻的邊部豎向第一排下部第一塊板開始，安放第一塊時，用直尺托板和木楔找平，調整連接件使端部鋼板與石材插孔對正，調整固定面板，依次順序安裝底層面板，待其全部就位后，檢查上口是否水平，上層面板暫時固定后，調整水平度，調整垂直度，并調整面板上口的不銹鋼連接件的距墻空隙，直至面板垂直，每安裝完五排板材檢查一次，及時消除誤差。
6、頂部板安裝完畢，在結構與板材的縫隙里吊一通長的20mm厚木條，木條上平為石材與墻之間塞放聚苯板，聚苯板略寬于空隙，以便填塞嚴實，之后在頂面灌入 2 cm厚漿，作壓頂蓋板之用。
四、質量標準及成品保護
1、石材的品種、形狀、幾何尺寸、光潔度、顏色、圖案要符合設計。
2、所有粘結材料，干掛配件必須符合設計要求及有關標準規定。
3、表面平整、潔凈、顏色均勻一致，縫格均勻，板縫通順。
4、面層垂直度、平整度、接縫要求、陽角方正的偏差在規范允許偏差內。
5、及時清擦殘留門窗框玻璃上的污漬。
五、安全技術措施
1、進入施工現場必須正確戴好安全帽，穿防滑膠鞋，所有進行腳手架搭拆作業人員必須持證上崗，高空作業應做到正確佩戴和使用安全帶，嚴禁酒后作業及在施工現場戲逐。
2、嚴禁人員靠近或從下方穿越，雨天或大風、霜、霧天氣應暫停作業，尤其應注意氣溫降低，操作人員不易把握住物體，易造成物體高空墜落現象。
3、龍骨安裝調整完畢后，自石材幕墻頂部吊幕墻縱向平面線。此平面線一般選在幕墻平面右側轉角位置。吊線要綜合考慮各種幕墻的配合，同時要考慮石材幕墻本身平面的調節能力。每個平面的轉角均應吊豎直線。根據設計及施工實際情況確定石材幕墻的底邊位置，在兩條豎直線之間拉一條水平線。水平線和豎直線確定幕墻平面。

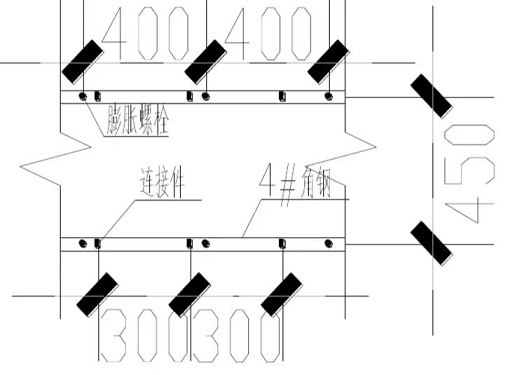

▲膨脹螺栓、連接件平面分布圖
