一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

石材干磨，顧名思義就是石材研磨時不加水，研磨時加水被稱為水磨。這二者有不同？什么時候干磨？什么時候水磨？

一、干磨與水磨有何不同？

1、磨片不同

目前市面上賣的主流磨片，多是采用人造金剛石顆粒與樹脂結(jié)合劑制作的。金剛石，就是我們通常說的鉆石，而樹脂，廣義上來講是可作為塑料原材料的多種高分子聚合物的統(tǒng)稱。 石材研磨時磨片與石材表面產(chǎn)生摩擦，在機器轉(zhuǎn)動的速度與壓力之下瞬間產(chǎn)生高溫，這個溫度，能夠融化一般性的樹脂，劣質(zhì)磨片研磨時容易變形、扭曲多是因為這個原因。

石材水磨時加水可以加速熱量的散發(fā)，對磨片成分的要求稍低，而干磨時沒有加水，熱量散發(fā)的慢，所以干磨片所用的樹脂必須選擇耐高溫的優(yōu)質(zhì)樹脂。

采用耐高溫樹脂的干磨片

簡單來講就是：因成分的原因，干磨片可以水磨，普通水磨片卻不能長時間干磨，采用優(yōu)質(zhì)樹脂制作的磨片，可干磨也可水磨。

通用磨片

2、水磨對石材傷害較小

1、石材研磨時產(chǎn)生的高溫可對石材的結(jié)構(gòu)晶體產(chǎn)生一定的破壞。石材經(jīng)過高溫灼燒，容易發(fā)生失光、碎裂、粉化等一系列問題。 原因就是石材的成分，大理石的主要成分為碳酸鈣，碳酸鈣經(jīng)過高溫煅燒就變成了氧化鈣，就是我們俗稱的生石灰的燒制過程。 化學(xué)反應(yīng)式：CaCO3（加熱）=CaO+CO2（氣體） 石材研磨時加水，可以加速熱量的散發(fā)，減少對石材的傷害。

3、水磨的光澤度更加柔潤、漂亮

石材在進行研磨拋光的過程中，所有的高溫拋出來的光與自然溫度下拋出來的光是不一樣的。 自然溫度下拋出來的光澤柔潤，看起來晶亮晶亮的，而高溫條件下，由于摩擦瞬間產(chǎn)生的熱量對石材的晶體結(jié)構(gòu)有一定的破壞作用，所以干磨產(chǎn)生的光澤有炫光、燒蝕、發(fā)干、不夠透亮的現(xiàn)象。 一般黑色石材研磨時，容易發(fā)白，采用水磨比干磨要好。米黃色石材全程干磨，會發(fā)現(xiàn)顏色不透，亮是亮，但是光澤是干的、昏的，這都是由于研磨時的高溫燒蝕的緣故。 干磨產(chǎn)生的熱量對任何石材都有傷害，在白色、米黃類淺色石材上不明顯，但在黑色石材上就特別明顯。所以深色石材、比較通透的玉石等，最好水磨。

4、干磨產(chǎn)生的污染難處理

干磨產(chǎn)生粉塵，這些粉塵大部分飛揚在空氣里，有少量會隨著拋磨溶解或者吸收到石材的孔洞里去。這些極為細膩的石粉，進入石材內(nèi)部吸潮吸濕，時間久了會對石材產(chǎn)生污染。 飛揚在空氣中的粉塵對石材護理人的身體健康十分不利。而且干磨時產(chǎn)生的粉塵是很難處理的，石材研磨過程中產(chǎn)生的粉塵，十分的細膩，能夠產(chǎn)生漂浮的作用，隨著目數(shù)增長，粉塵的細膩程度成倍增長，粉塵體積越來越龐大，在城市里你很難處理這些粉塵。

二、石材什么時候干磨？

選擇干磨有三種情況：

1、沒有做過防護的石材

做過封釉、鏡面，或者表面嚴重老化的石材在涂刷防護劑之前，需要打開石材表面，具體做法就是通過研磨的方式，將表面的結(jié)晶、封釉層，或者老化層磨掉，以利于防護劑的吸收。

石材涂刷防護劑，為達到良好的效果，要求在石材干凈干燥的情況下進行，沒有做過防護的石材容易吸水，如果采用水磨的方式打開石材表面，石材吸水會延長施工工期。 所以，沒有做過防護的石材，在涂刷防護之前，可通過干磨的方式來打開表面，涂刷防護劑。

2、研磨拋光環(huán)節(jié)

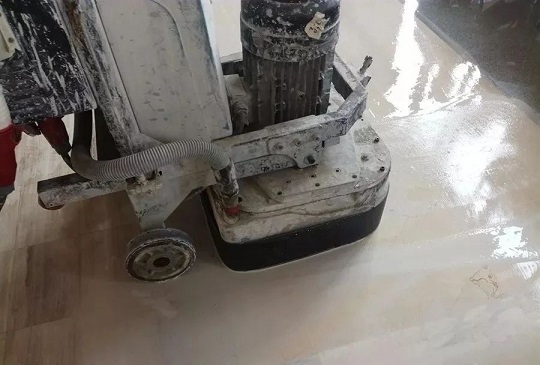

石材研磨整平與研磨優(yōu)化環(huán)節(jié)采用水磨，在研磨拋光環(huán)節(jié)，借助干磨加快出光。 具體做法是采用水磨的方式研磨到1000目后，石材可以少加水甚至不加水來半干磨或完全干磨，實際應(yīng)用中會發(fā)現(xiàn)這是有助于石材出光的很實用的技巧。 原因是低號段水磨期間，石材已經(jīng)吸水，地面是潮濕的，故此可以在1000目后干磨，而且通過干磨的熱量，還可以加速水分的揮發(fā)，提前使石材干燥，為后面的結(jié)晶封釉操作節(jié)省等待時間。

3、墻面、邊角、臺面

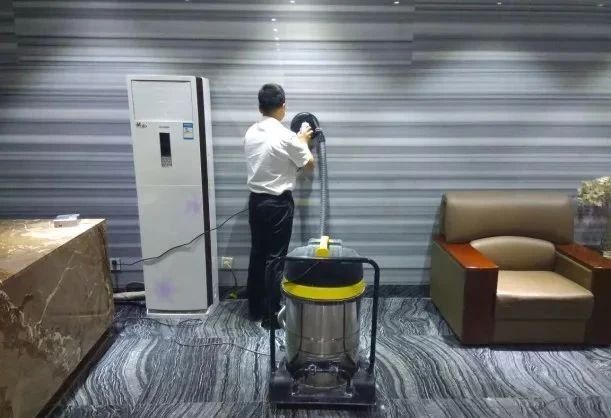

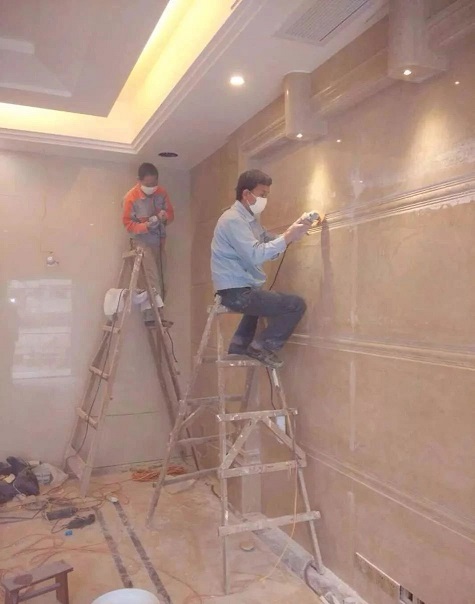

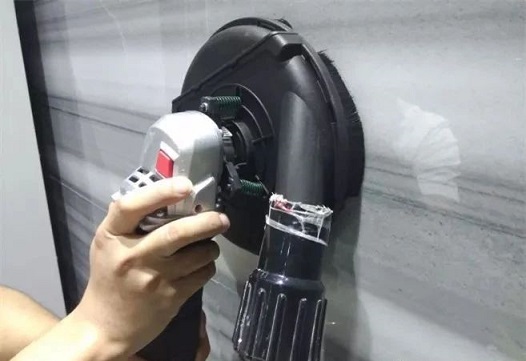

墻面必須干磨，因為墻面不具備水磨條件。設(shè)想一下，客戶漂亮的客廳，嶄新的家具，而你手里的手拋機把水漿甩得哪里都是…… 石材研磨完畢后的收邊工作，例如墻邊、角落里大機器夠不著的地方，可以采用干磨的方式進行。以及線條、小面積的瑕疵、修復(fù)臺面等，干磨更加方便。

三、小竅門

干磨也不是絕對的不加水，如果研磨過程中發(fā)現(xiàn)深色石材干磨發(fā)白的情況，可以在研磨時稍微加點水，這樣效果會比較好。
