石材企業必備的13樣檢驗工具您知道嗎?

中國石材網 http://www.all-sofa.com 日期:2025/2/26 15:16:55

產品是制造出來的,不是檢驗出來的。但是在生產過程中工人要利用各種檢驗工具檢驗他所制造的產品,才能保證最終的產品質量合格,而不是等產品制造出來后由產品檢驗人員檢驗產品是否合格。隨著石材生產企業對產品質量的更加重視,石材產品質量不能只依靠產品檢驗人員去檢查,發現、控制,而應該由產品生產人員自己利用各種檢驗工具在生產過程自己檢驗,及早發現產品生產過程中的異常現象,并采取措施糾正和改善,確保生產出來的石材產品符合質量要求。


石材產品生產加工中要用到各種檢驗工具,這些檢驗工具不管是產品檢驗人員還是生產員工應全面了解,并懂得正確使用的人未必很多,普及這方面的知識十分必要。


1、卷尺

卷尺又稱鋼卷尺,是測量長度或距離的工具。卷尺上的數字分為上下兩排,下排數字單位是厘米(cm),上排單位是英寸(inch)。石材產品檢驗通常使用的卷尺3米,刻度1mm。圖1為卷尺。



圖1 卷尺


2、鋼直尺

鋼直尺也稱鋼片尺。是最簡單的長度測量工具,由不銹鋼片制成,尺的刻線面上下兩側刻有刻線紋。鋼直尺不象卷尺可以伸縮自如,只能平直取放。石材產品檢驗時常用1米鋼直尺,刻度1mm。鋼直尺測量產品的長度尺寸測量結果不太準確。這是由于鋼直尺的刻線間距為1mm,而刻線本身的寬度就有0.1~0.2mm,所以測量時讀數誤差比較大,只能讀出毫米數,即它的最小讀數值為1mm,比1mm小的數值,只能估計而得。較多的石材生產企業不是用鋼片尺來檢驗產品尺寸的,把它用來作為鋼卷尺的校檢工具檢查鋼卷尺的精度。在產品的主要檢驗區域設置一個工作臺,將鋼直尺固定在工作臺上,每當員工領了一把新卷尺后到工作臺處自行校檢鋼卷尺的精度。使用了一周后再對鋼卷尺復檢,檢驗卷尺的精度。以后每天工作前復檢下卷尺的精度。這樣可以保證每天切出的板不因卷尺的偏差而出現偏差。圖2為鋼直尺。



圖2 鋼直尺


3、游標卡尺

游標卡尺是一種測量長度、內外徑、深度的量具。游標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。主尺一般以毫米為單位,而游標上則有10、20或50個分格,根據分格的不同,游標卡尺可分為十分度游標卡尺、二十分度游標卡尺、五十分度格游標卡尺等,游標為10分度的有9mm,20分度的有19mm,50分度的有49mm。游標卡尺的主尺和游標上有兩副活動量爪,分別是內測量爪和外測量爪,內測量爪通常用來測量內徑,外測量爪通常用來測量長度和外徑。

數顯游標卡尺,是以數字顯示測量示值的長度測量工具,是一種測量長度、內外徑的儀器。圖3為數顯的游標卡尺,數顯的游標卡尺使游標卡讀尺更方便了,不會造成因看尺的人不懂看游標卡而讀錯數據。



圖3 游標卡尺

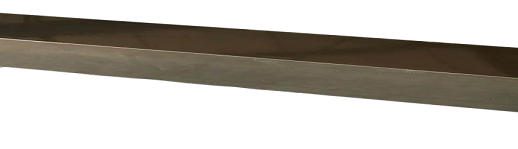

4、平度尺

檢查產品表面平整度、直線度的測量工具,通常由鋁合金制成。石材產品檢驗中常用不易變形的花崗石制成平度尺,寬度30~50mm,厚度20mm。圖4為平度尺。



圖4 平度尺



5、塞尺

塞尺又稱測微片或厚薄規,是用于檢驗間隙的測量器具之一,橫截面為直角三角形,在斜邊上有刻度,利用銳角正弦直接將短邊的長度表示在斜邊上,這樣就可以直接讀出縫的大小了。

塞尺由一組具有不同厚度級差的薄鋼片組成的量規(見圖)。塞尺用于測量產品間隙尺寸。塞尺一般用不銹鋼制造,最薄的為0.02毫米,最厚的為3毫米。自0.02~0.1毫米間,各鋼片厚度級差為0.01毫米;自0.1~1毫米間,各鋼片的厚度級差一般為0.05毫米;自1毫米以上,鋼片的厚度級差為1毫米。除了公制以外,也有英制的塞尺。圖5為塞尺。

檢測時將塞尺插入被測間隙中,來回拉動塞尺,感到稍有阻力,說明該間隙值接近塞尺上所標出的數值;如果拉動時阻力過大或過小,則說明該間隙值小于或大于塞尺上所標出的數值。



圖5 塞尺


6、光澤度儀

光澤度儀測量石材表面光度的儀器。石材產品表面多是光面表面形式,產品表面光度的高低對產品質量影響極大。產品表面光度的檢查一是憑眼晴看,另一種方法是借助于光澤度儀定量檢測。圖6為數顯光澤度儀。

光澤度儀的使用前必須充足電源,電源不足對檢測結果影響很大。

用標準板對光澤度儀進行校正。



圖6 光澤度儀器


7、模板

模板是用某種材料制成具有幾何形狀的檢驗石材產品形狀的檢驗工具,而且是重要檢驗工具。它由石材生產企業自己用3mm三夾板、鋁合金板、鋼板通過水刀機、線切割機械或模板切割機完成。圖7為模板。圓弧板的模板上面一般會寫上圓弧板的弦長、半徑、標上見光面的符號。



圖7 模板

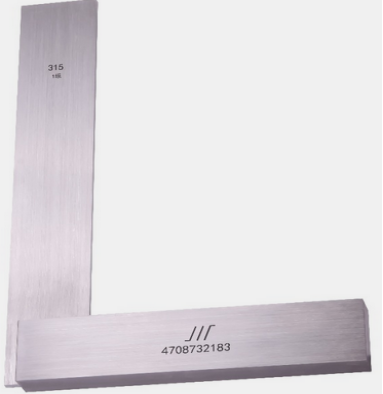

8、直角寬座角尺

直角寬座角尺可精確測量工件內角、外角的垂直偏差。寬座角尺是檢驗和劃線工作中常用的量具,用于檢驗工件的垂直度。通常用鑄鐵、鋼或花崗巖制成。寬座角尺精度等級分為0級1級2級。寬座角尺檢驗產品垂直度偏差時要用塞尺配合檢驗。



圖8 直角寬座角尺


9、量角器

石材產品中許多產品要切角,角度檢驗工具為量角器,測量產品角度的檢驗工具,有數顯和非數顯量角器。圖9為非數顯量角器,圖10為數顯量角器,數顯量角器只要將量角器的兩邊卡住被檢驗角度的兩條邊從顯示屏上可以讀出角度值,角度值可以精確到2位數字。



圖9 量角器

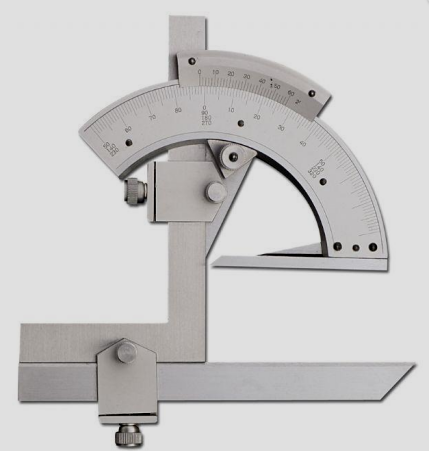

10、萬能角度尺

萬能角度尺又被稱為角度規、游標角度尺和萬能量角器,它是利用游標讀數原理來直接測量工件角度或進行劃線的一種角度量具。萬能角度尺適用于產品的內、外角度測量,可測 0°~320° 外角及 40°~130° 內角。圖10為萬能角尺。



圖10 萬能角尺

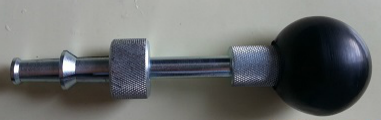

11、塞規

塞規檢驗背栓孔的工具。圖11為塞規。

將背栓孔測孔器的底部插入孔中;

將檢測工具的螺桿向下插入,如螺桿能完全插入到底的話,則證明被測孔是合格的;

將螺桿取出;

測孔尺放到背栓孔測器的底部和孔洞間;

再將測孔工具的螺桿向下插入,如螺桿完全插入的話,則說明孔是完全合格的。



圖11塞規


12、外卡鉗

外卡鉗:外卡鉗用于測量圓柱體的外徑或物體的長度等。外卡鉗配合卷尺、鋼直尺檢驗圓柱半徑的工具。圖12為外卡鉗。



圖12 外卡鉗


13、內卡鉗

內徑卡鉗是簡單的比較量具。內徑卡鉗是用來測量內徑和凹槽的。它本身不能直接讀出測量結果,而是把測量得的長度尺寸(直徑也屬于長度尺寸),在鋼直尺上進行讀數,或在鋼直尺上先取下所需尺寸,再去檢驗零件的直徑是否符合。通常配合卷尺、鋼直尺檢驗圓柱半徑的工具。圖13為內卡鉗。



圖13內卡鉗


這些石材檢驗工具在石材產品檢驗中各具作用,產品檢驗人員必須充分了解和掌握這些檢驗工具的功能、作用、使用方、測量精度要求,才能做到所檢驗的產品符合石材產品檢驗標準的要求,把好產品出產質量環節。


作者:晏輝
