石材專業門戶網站
許多消費者對于大理石多少都有一定的誤解，比如別不良競爭對手大肆宣傳的“輻射”問題，還有就是對于大理石紋理的認知。
他們很多會以瓷磚等材料作為參考物，從而導致他們認為有裂紋就是殘次品。這種誤會，是需要解釋普及石材知識給消費者看。

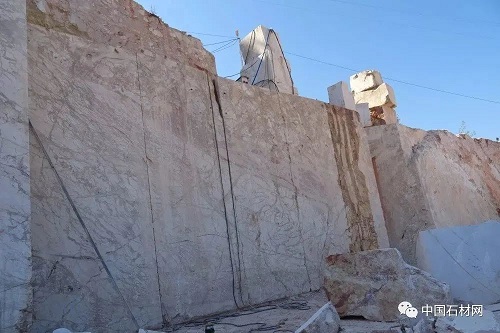

天然石材是大自然打造而成的藝術品，大理石是各種元素和礦物質混合在一起，經過至少上億年復雜的物理、化學變化，加上地質運動演化而成的，紋理色彩千變萬化。
天然大理石的顏色、紋理是由它的成分決定的。
它與瓷磚、人造石等人工制作的材料不同，它是天然的，自然擁有天然的特質，而天然的特質是無法被控制的。
如果想做到整齊劃一，在前期選料的時期就應該選擇人造石材或者瓷磚，而不是天然石材。
天然大理石的美，就是它不可預估的天然紋理，所以對于天然大理石并不是有裂紋就是殘次品。
首先我們來了解一下什么是石材裂紋：

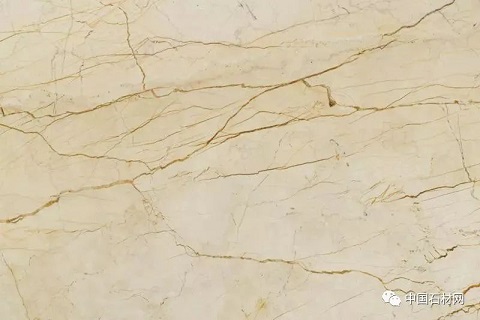

裂紋是指巖石中存在的細小裂隙，大部分都是天然的，普遍存在于大理石中，而且隨著日益成熟的加工技術，小裂紋是不影響石材的質量和美感。國家建材局曾頒發了天然大理石、花崗石行業標準。對石材的驗收作了以下規定：
缺陷的檢測方法：
①有缺陷——將被檢板材平放在地面上，距板材 1.5 米處明顯可見的缺陷視為有缺陷；
②無明顯缺陷——距板材 1.5 米處不明顯，但在 1 米處可見的缺陷視為無明顯缺陷；
③無缺陷——距板材 1 米處看不見的缺陷視為無缺陷。
由于天然原因石材的色差問題普遍存在，但是如果利用的好，色差反而能成為一種特色，這個我們之前也有舉過例子。
因此用戶在選定石材品種后最好要選好協議板，大批量訂貨時更要如此。協議板盡量要大一些，要充分顯示該品種的色調花紋。協議板讓有關方同時各持一塊，以便統一標準，避免不必要的糾紛發生。

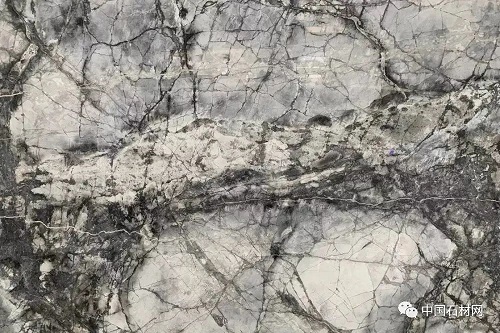

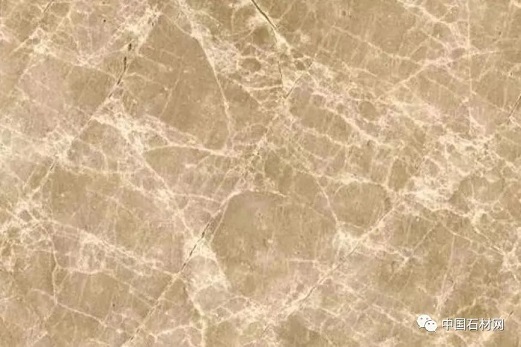

像淺啡網等天然大理石本身就有很多裂紋，但不影響使用，經過手工拋光后鏡面光亮度能達到85以上，這種的就是在裂紋標準以內的。
正是因為這些天然紋理的存在才使得天然大理石與眾不同，這些紋理就是大理石的魅力所在。
那么衡量石材的質量標準是什么呢？
評價石材的好壞主要是看他外觀質量、加工質量、鏡面光澤度三方面。還有體積密度、吸水率、抗壓強度、抗折強度等物理指標，由于這些太過于專業，一般人只能總外觀判斷，因而出現了這種誤區差異。
衡量石材物理特質的常用指標釋義
（一）體積密度
石材的質量與體積之比。密度大表示巖石比重、容重大，在鋸、磨、拋、切等加工過程中有較高的穩定性。
（二）吸水率
指石材吸水能力，反映石材內部所含孔隙數量、大小及分布與連通情況。巖石吸水率一般小于1.5%，小于0.5% 的可視為抗風化性能好，且抗凍性能也好，可不做抗凍性能試驗。
（三）抗壓強度
指巖石在單向壓縮情況下的抗破壞能力?？箟簭姸鹊拇笮”硎編r石的堅硬程度?？箟簭姸扔肕Pa表示，1MPa=10.2kg/cm2（公斤/ 平方厘米）。
（四）抗折強度
指一定規格的飾面板材在兩個支撐點上抵抗斷裂的能力。經試驗石材抗折強度約為抗壓強度的1/14 ～ 1/8。通過抗壓強度可以大致推測石材的抗折強度?？拐蹚姸仍酱?，板材越不易斷裂。
合格大理石應達到的物理性能指標
★ 體積密度≥ 2.6g/cm3
★ 吸水率≤ 0.5%
★ 抗壓強度≥ 50MPa（按“JC 79-92 天然大理石建筑板材”標準，大理石抗壓強度不小于 20MPa；大理石抗壓強度一般在70 ～ 110MPa 之間）
★ 抗折強度≥ 7MPa（按“JC 79-92 天然大理石建筑板材”標準，抗折強度不得小于 7MPa）
圖片合格花崗巖應達到的物理性能指標
★ 體積密度≥ 2.56g/cm3
★ 吸水率≤ 0.6%
★ 干燥壓縮強度（抗壓強度）≥ 100MPa（按“JC 205-92 天然花崗石建筑板材”標準，抗 壓強度不小于60MPa；花崗石抗壓強度一般在110 ～ 245MPa 之間）
★ 彎曲強度（抗折強度）≥ 8MPa（按“JC 205-92 天然花崗石建筑板材”標準，抗折強度 不小于8MPa）
接下來一起欣賞這些魅力十足的天然大理石吧！

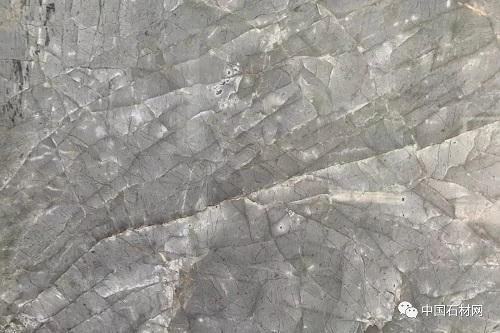

卡斯特灰

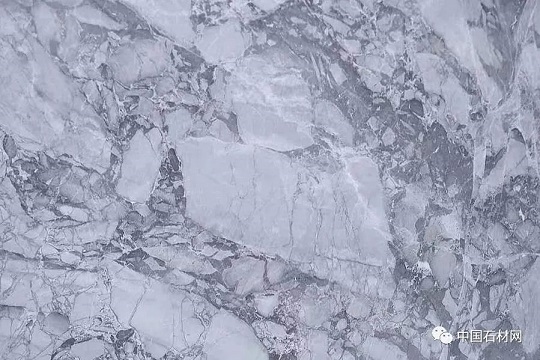

波西米亞灰

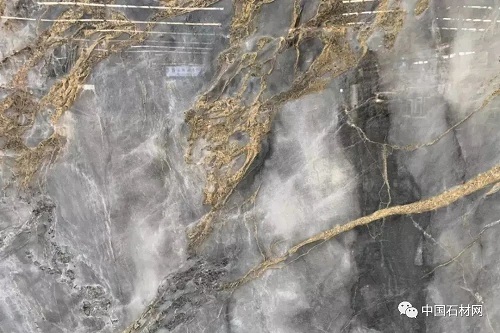

寒江雪
魚肚藍

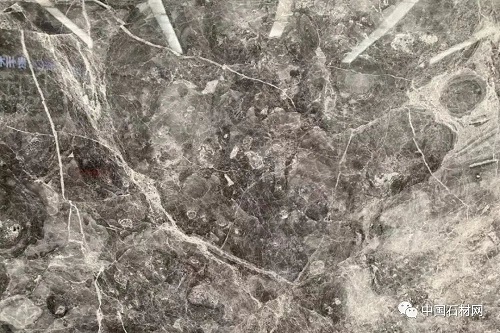

伯爵灰
服務熱線 ( 周一至周六 9:00-17:00 )
400-1828-678
閩公網安備35058302350897號
