一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

申請號 201620696233 .4

申請日 2016.07 .01

專利權人 棕櫚生態城鎮發展股份有限公司

發明人 符策光 鄧健 張怡 胡傳偉 劉曉紅 劉欣 趙強民

技術領域

本實用新型涉及一種石材濕貼結構，屬于建筑領域。

背景技術

天然石材不但結構牢靠、質地堅硬、抗壓耐磨，而且色調紋路豐富，質樸沉穩，美觀 大方，真可謂內外兼修，是生活隨處可見建筑材料之一。

常應用于建筑工程、園林景觀、室內 裝修的當中，對于一些高檔場所，更是優選的飾面材料。然而石材天生多孔隙，具有一定的 吸水滲透性，當溶入有害成分的水通過石材微裂紋、孔隙滲透至石材內部，容易引起石材各種病變，影響石材裝飾性和使用壽命。

石材安裝較為經濟的方法是水泥濕貼法鋪裝，其傳統 結構是石材飾面層-水泥砂漿結合層-結構基礎及找平層，由于濕貼時水泥粘結劑中大量鹽 堿成分溶入多余拌和水中，并通過石材背側面入侵石材內部，因此久而久之石材水斑、色 差、泛堿、返銹、凍融破壞等一系列病變幾乎是難以避免。

為了防止石材安裝后產生病變，通常的方法有：

①、石材干掛法，石材與水泥無直 接接觸，降低石材病變機率，但是施工時需鉆孔預設掛件，施工復雜，成本較高；

②、采用有 機硅、氟碳型等滲透防護六面涂刷防護，在表層形成透氣憎水層，可以抵御外界水和有害物 質的入侵從而預防病變，但是憎水層通常較薄，容易被侵蝕磨損而破壞失效，而且憎水基面 與水泥粘結劑相容性差，濕貼時容易空鼓、掉磚。

另外傳統石材鋪裝及防護方法中，容易疏 忽了勾縫填縫環節，即便是石材本體已做了較好的保護，水仍然可以石材拼縫處理欠妥的 薄弱地方自由流通，這也是造成石材飾面出現流掛式泛堿、吐黃、流白漿等病癥的重要原因之一。因此傳統的做法難以較好地滿足濕貼時預防石材病變的需求。

發明內容

針對上述現有技術的不足，本實用新型提供了一種結構更合理、防石材病變性能 更高的石材濕貼結構，能夠全方位抵御水泥濕貼石材時水分和有害鹽堿成分等入侵石材結 構或者通過石材板拼縫滲漏留漿，從而防止石材飾面產生一系列病變，而且不影響其粘結性能。

本實用新型采用如下技術方案：

一種防石材病變的石材濕貼結構，包括混凝土結構、水泥粘結層、留縫鋪設在水泥 粘結層上的多塊飾面石材、填縫劑，其特征在于：

在所述飾面石材背、側面增設一層石材背 側面防護層；在相鄰的所述飾面石材的拼縫之間用填縫劑密封填縫；在所述石材飾面表面 上噴涂飾面防護層。

優選地，所述的石材飾面防護層為有機硅憎水防護劑。

優選地，所述的石材背側面防護層為聚合物水泥基材料防護涂層。

優選地，所述的填縫劑為聚合物水泥基材料填縫劑。

優選地，所述的石材背側面防護層的涂覆厚度0 .8-1 .2mm為宜，晾置不少于3小時 使得保護層干透后方可進行水泥濕貼鋪裝。

本實用新型的優點在于：由于在飾面石材的背、側面都涂有石材背、側面防護層， 在石材板拼接縫之間采用聚合物水泥基材料填縫，而在飾面石材表面上噴涂飾面防護層， 這樣能夠全方位抵御水泥濕貼石材時水分和有害鹽堿成分等入侵石材結構或者通過石材 拼縫滲漏留漿，從而防止石材飾面產生一系列病變，而且不影響其粘結性能，因此本實用新 型的結構更合理、防石材病變性能更高。

【附圖說明】

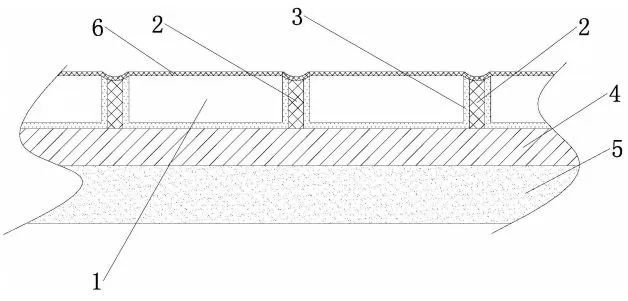

圖1 為本實用新型實施例的結構示意圖；

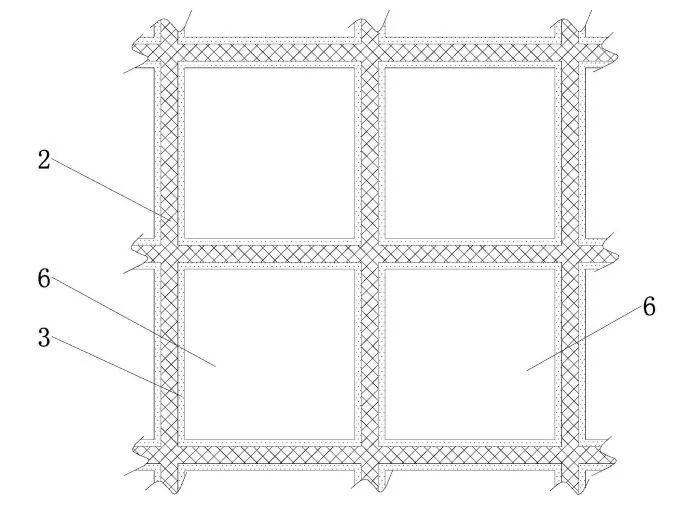

圖2 為圖1的俯視圖。

圖中，1、飾面石材，2、填縫劑層，3、石材背側面防護涂層，4、水泥粘接劑層，5、混 凝土基面層，6、飾面防護劑層，

【具體實施方式】

下面結合附圖和實施例對本實用新型作進一步說明

一種防石材病變的石材濕貼結構及防病變系統，如圖1、2所示，包括混凝土結構5、 水泥粘結層4、留縫鋪設在水泥粘結層4上的多塊飾面石材1、填縫劑層2，在所述飾面石材1 的背、側面增設一層石材背側面防護層3；在相鄰的所述飾面石材的拼縫之間用填縫劑密封填縫；在所述飾面石材1表面上噴涂飾面防護層6。

在鋪設濕貼石材時：

采用水泥混凝土作為基礎并用水泥刮刀做好找平層；

采用電動攪拌機將防水聚合物乳液、水、水泥、石英砂、填料以及抑堿劑、憎水劑等 幾種少量添加劑混合攪拌至漿料呈均勻的流體狀制得石材背側面防護涂料。

用刷子、輥輪分別涂覆于飾面石材的背面和4個側面，將其晾置不少于3小時直到干透；

用水泥刮刀將水泥背涂于石材背面防護涂層上，鋪滿抹平均勻，然后鋪貼在混凝 土基礎及找平層上，用橡皮錘輕輕敲打調整水泥粘結劑層厚度，使得飾面保持平整并鋪貼 牢固,鋪貼時石材與石材之間留有2-8mm的拼接縫。

采用電動攪拌機將防水聚合物乳液、水、水泥、石英砂、填料以及抑堿劑、憎水劑等幾種少量添加劑混合攪拌至漿料呈均勻的膏狀制得填縫劑漿料。

用勾縫刀將填縫劑材料填充于相鄰石材之間的拼接縫，填縫要求密實均勻飽滿， 不得漏填。待填縫劑干透后方可清理飾面；

最后采用滾筒、毛刷、噴涂等方法在石材飾面表面涂上一層無色透明的滲透型有 機硅防護劑做為二次防護。

本實用新型的實施例所涉及的防石材病變的石材濕貼結構在石材背側面、相鄰石 材拼接縫處形成一套整體性防護體系,與水泥粘結劑、石材界面的兼容性較好，既可以提高 粘結劑與石材的粘接力，防止滑移、空鼓、掉磚現象又能較好地預防石材濕貼后產生的析鹽 泛堿、水斑、返銹、滲漏吐漿、凍裂等多種石材病變。

在本實施例中，所述的飾面防護層為有機硅憎水劑。

所述的石材背側面防護層為聚合物水泥基防護涂層，晾置不少于3小時使得保護 層干透后方可進行水泥濕貼鋪裝。

其益處是在石材背、側5個面提供了一層牢靠、粗糙界面， 與水泥基材料相容性好，可以有效增加粘結強度，同時也提高了石材本體的強度。另一方面，在石材背、側5個面提供了一層耐水耐候的保護層，修復和覆蓋掉了石材背側面的裂紋、 孔隙，有效阻隔水分、水泥中可溶性鹽堿成分侵入石材內部，從而預防了石材水斑、析鹽、泛 堿、返銹、凍裂等病變。

所述的石材背側面防護層的涂覆厚度0 .8-1 .2mm為宜。

所述石材背側面防護層材料、填縫劑均采用高分子聚合物改性水泥砂漿，其特點 是：具有良好的成膜性、柔韌性、耐水性、抗滲性；與無機材料相容性好，有一定的粗糙面，與 石材、水泥基材料的粘結力強，且可以有效的阻隔水分及水泥粘結劑中的鹽堿成分的滲透 流通。

填縫劑的益處在石材相鄰拼接縫之間提供一種柔性、抗裂、耐水耐候的填縫材料， 與石材側面防護層能夠較好地兼容形成整體，可以有阻礙水分、可溶性鹽堿物質從石材拼 縫出流通和滲漏，防止掛淚式泛堿吐黃、留白漿等現象。

在濕貼和填縫施工完成后，在石材飾面層上噴涂一層無色透明的滲透型有機硅憎 水防護劑作為雙重防護，提高外飾面防水抗污能力，防止外飾面被污染和侵蝕，涂刷后也不 會影響石材透氣性和原本外觀質量。

一種防石材病變的石材濕貼結構及防病變系統，使得石材背側面、相鄰石材拼接 縫處形成由高分子聚合物水泥基材料組成阻水屏障，構成一套全方位的整體性防護體系， 既可以預防水分和鹽堿成分入侵石材內部而形成石材本體而產生的水斑、返銹、泛堿析鹽等病變，又能防止石材拼接縫處出現滲漏流漿、泛堿吐黃等現象。

本實用新型方案仍然可采用普通水泥也能做為粘接劑材料，綜合成本相對較低。其中，石材背側面的防護層、填縫劑材料均為同類型的高分子聚合物水泥砂漿，制備方法簡 單，只需材料混合攪拌，分別制得流體狀、膏狀即可。

石材背側面防護層為水泥基材料，有一 定的粗糙度，與水泥粘結劑、石材界面的相容性均較好，可以提高粘結強度，防止濕貼空鼓、 滑移、掉磚現象，而且與同類型填縫劑材料互相兼容，較好地形成防水密封的整體。作為補 強，石材飾面層涂刷一層透氣性的防護劑作為雙重防護，提高了石材飾面層的防水抗污能 力，使石材飾面長期保持靚麗的外表。

以上所述，僅為本實用較為典型的具體實施方式，但本實用新型的保護范圍并不 局限于此，任何熟悉本技術領域的技術人員在本實用新型披露的技術范圍內，根據本實用 新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范 圍之內。

注：來源于專利匯
