gmp·馮·格康，瑪格及合伙人建筑師事務所
▲石材構件與深色的玻璃幕墻形成富有變化的強烈對比 ? Schran Images

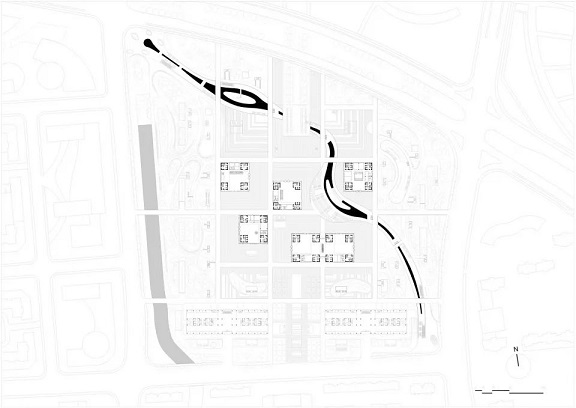

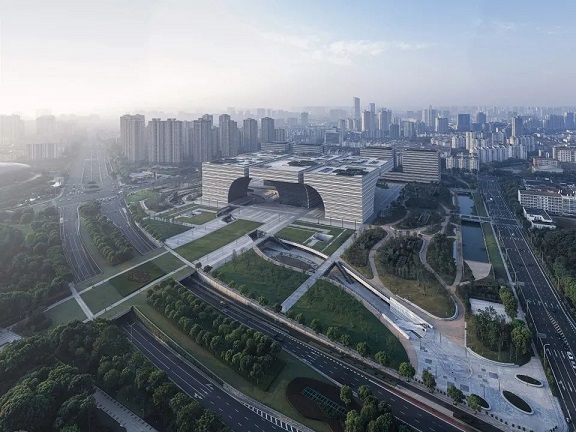

▲項目概覽 ? Schran Images
▲模塊單元圖解 ? gmp
▲六個相互獨立的模塊單元旋轉組合 ? gmp
這座巨大的建筑綜合體由六個相互獨立的模塊單元旋轉組合構成一組2×3的網格秩序每個單元模塊擁有70米見方的基本平面以自成體系的形式運作

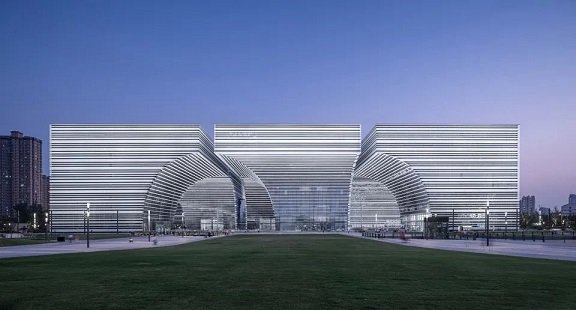

▲建筑立面 ? Schran Images

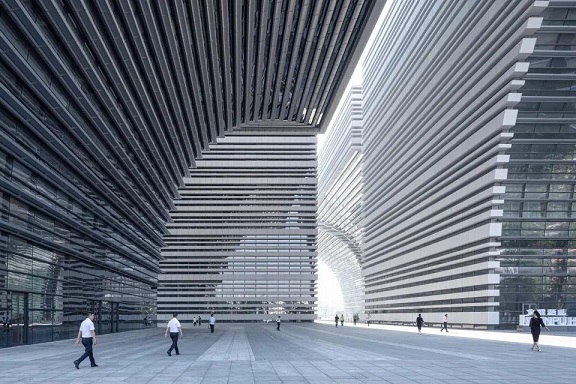

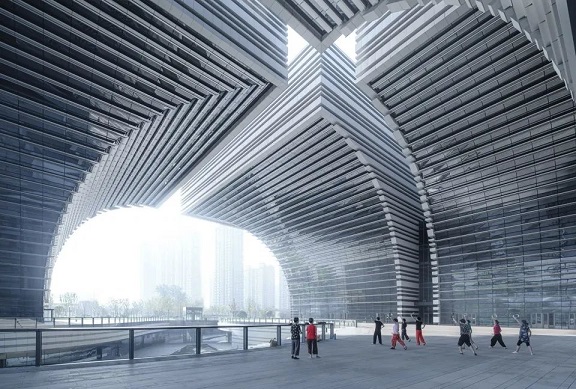

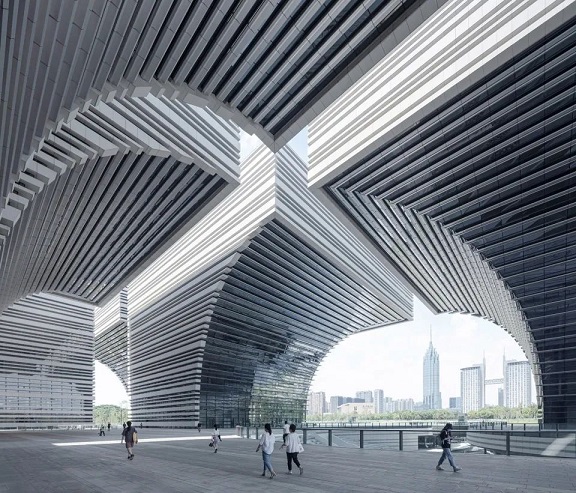

▲屋檐下的城市公共空間 ? Schran Images

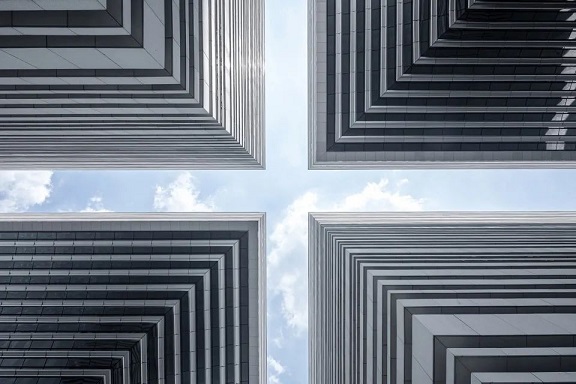

▲建筑近景 ? Schran Images
▲鳥瞰 ? Schran Images
立面設計遵循多樣統一性的原則白色花崗巖營造出厚重堅實的方正外形輕盈通透的弧形玻璃幕墻則跳脫而出，兩者結合刻畫出邊界切割的線條感增強抽象體塊的立體感
▲花崗巖和玻璃幕墻結合，刻畫出邊界切割的線條感? Schran Images

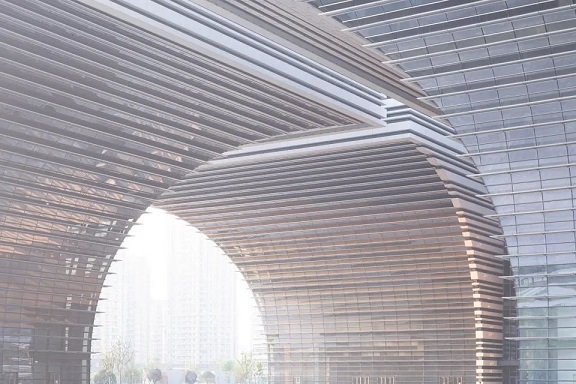

▲弧線懸挑結構 ? Schran Images
具有明顯材質區分的內外側立面均設有統一的橫向構件沿用弧線懸挑結構的幾何思路。同時，這些由花崗巖或鋁材制成的構件也形成了整個建筑的外遮陽系統有效節省能耗

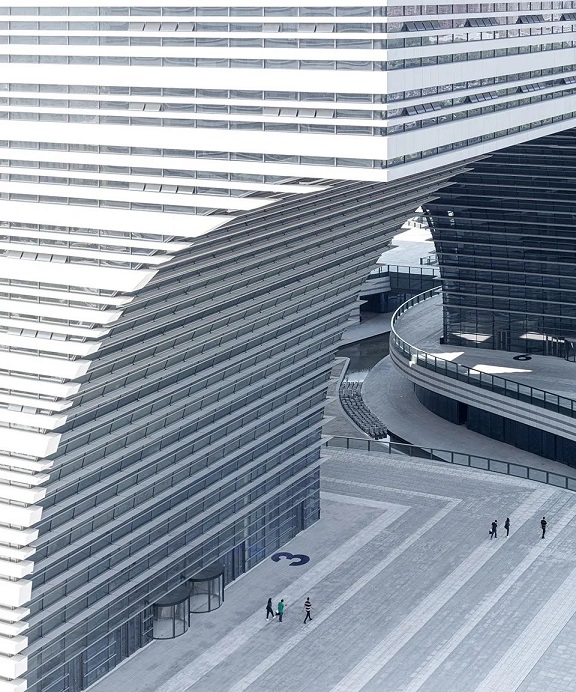

▲建筑立面近景 ? Schran Images
在日光照射之下實體的石材構件與深色的玻璃幕墻形成富有變化的強烈對比

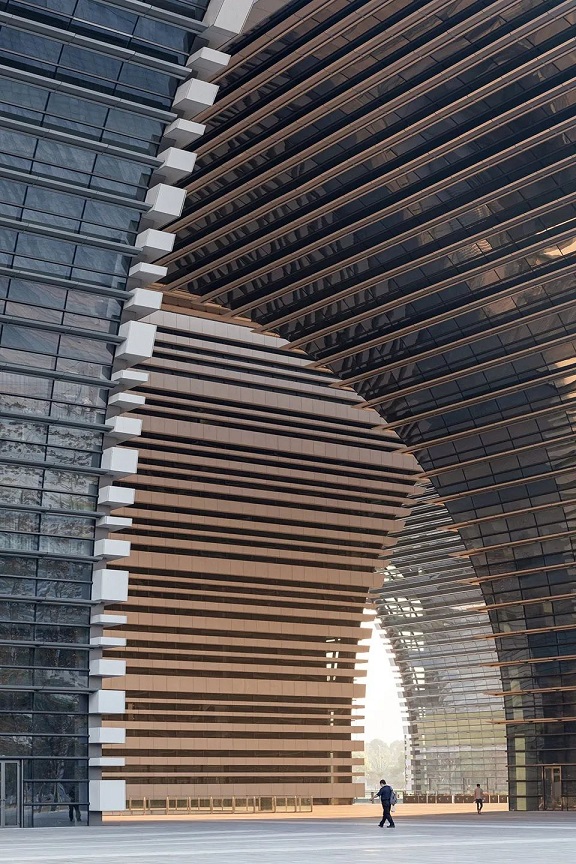

▲石材構件與深色的玻璃幕墻形成富有變化的強烈對比? Schran Images
▲立面隨著時間產生觀感上的變化 ? Schran Images

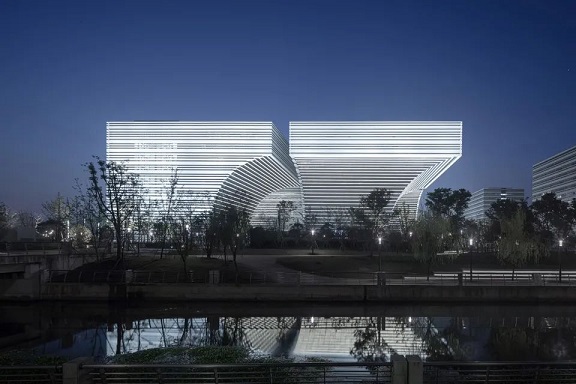

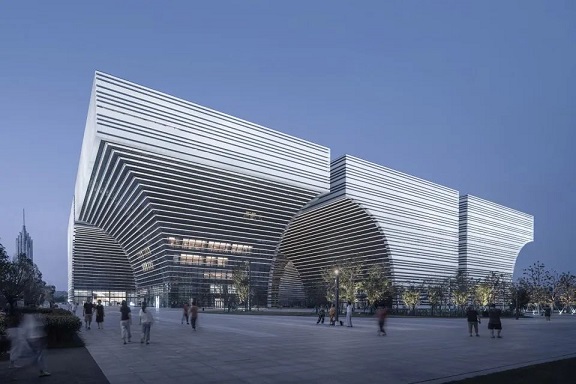

▲夜間視角 ? Schran Images
建筑主體結構由鋼筋混凝土核心筒與鋼結構框架組成
鋼結構框架由核心筒兩側往對角方向逐漸向外懸挑
每個模塊建筑的頂層都擁有將近4000平方米的室內空間以及空中花園可根據不同功能使用

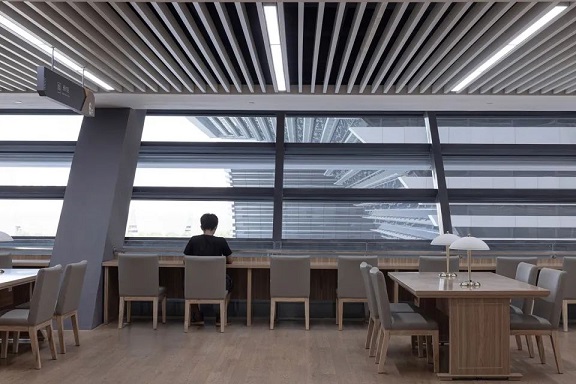

▲室內空間 ? Schran Images

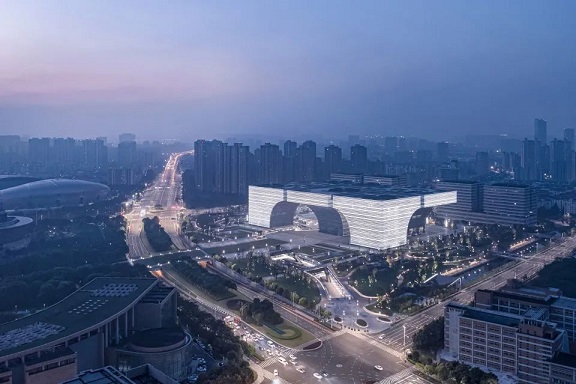

▲夜間鳥瞰 ? Schran Images
項目圖紙

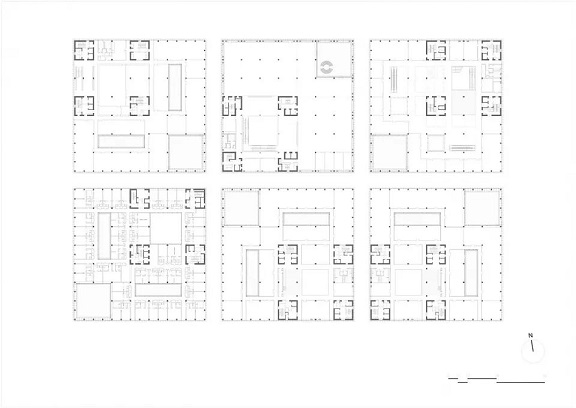

▲首層平面圖 ? gmp
▲六層平面圖 ? gmp
▲十層平面圖 ? gmp

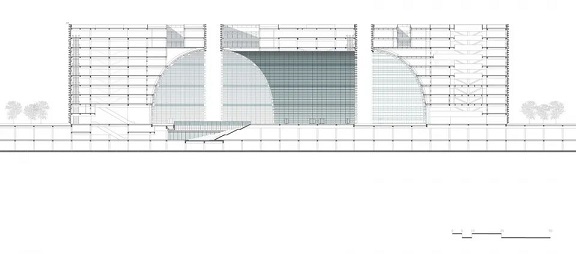

▲北側剖面圖 ? gmp

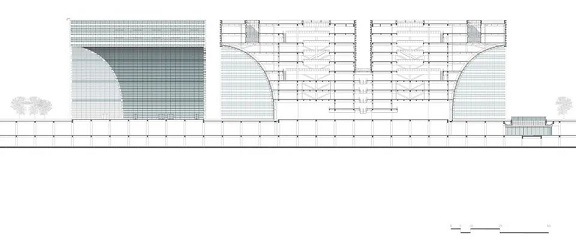

▲南側剖面圖 ? gmp

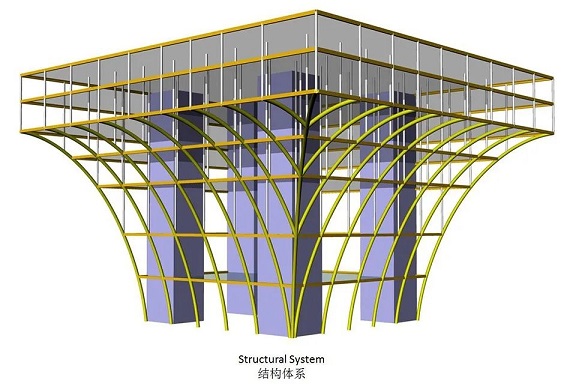

▲結構體系 ? gmp
