對于旋轉樓梯

大家都知道放在空間中

常常是視覺焦點的存在

我們也經常見到各種各樣的

旋轉樓梯的優秀案例

旋轉樓梯圖紙你會畫嗎？

今天小編教你4個步驟

就繪制出一套

標準的旋轉樓梯施工圖

一起來看看吧~

01收集制圖數據

包括建筑層高、樓梯踏步數量、起終踏步的位置、樓梯規范等等。

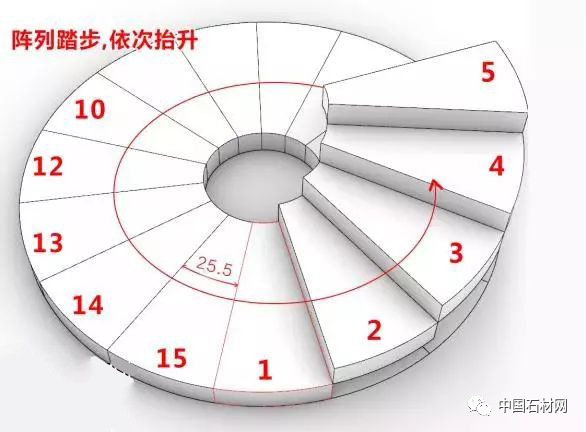

還要根據單塊扇形踏步、固定樓梯出口，以此反推旋轉樓梯的平面圖。

02核查碰撞和起始

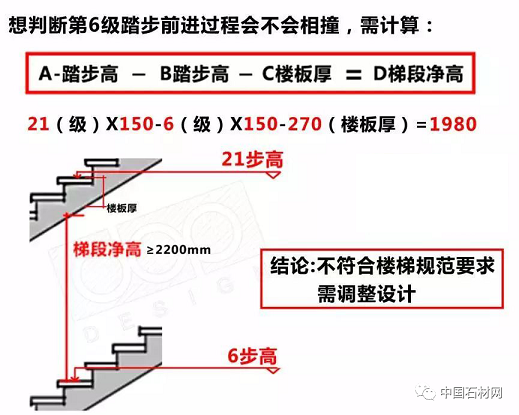

核查碰撞可以根據樓梯規范和這個“判斷旋轉樓梯是否撞頭”的公式，來核查，以此調整平面圖。

03立體輔助推敲

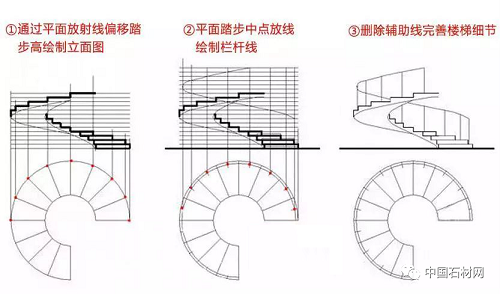

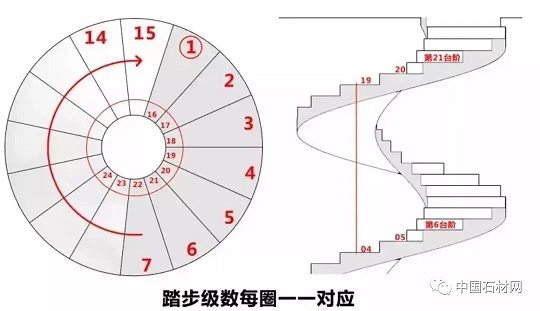

利用投影畫法畫出立面圖、核查，之后把CAD平面圖，導入SU或其他建模軟件，進行推敲與驗證。

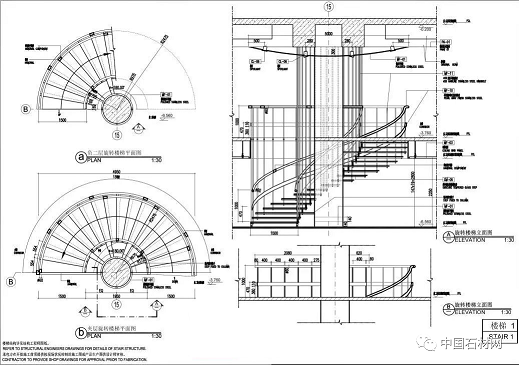

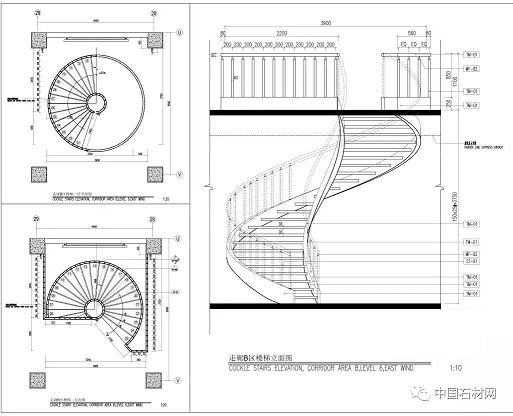

04 CAD成圖表現

確認方案可行后，根據“三視圖”的原理，進行施工圖繪制。

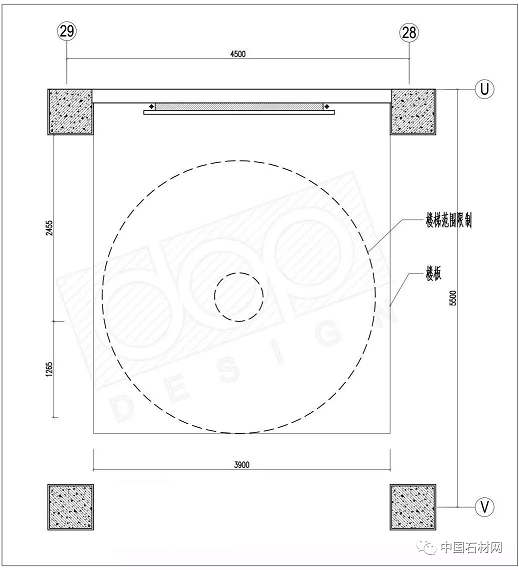

A、繪制樓梯外框

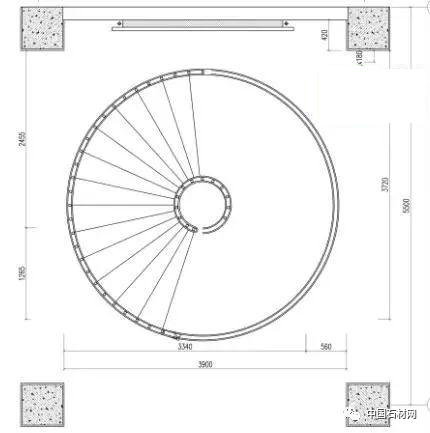

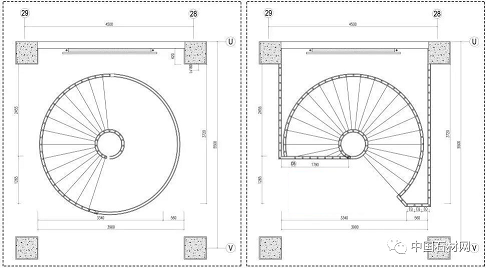

B、繪制平面圖

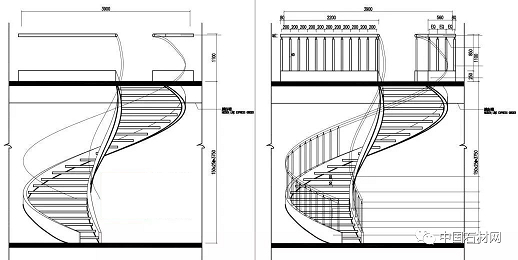

C、繪制立面圖

D、繪制扶手

E、排版、調整

最后，在布局空間進行平面和立面的排版，添加尺寸標注、踏步步數、上樓梯方向符號添加說明等。

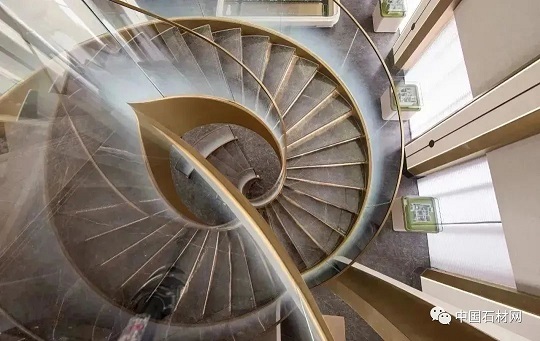

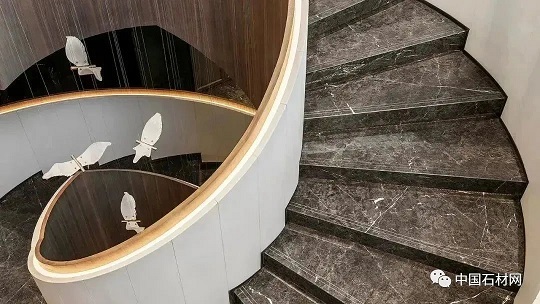

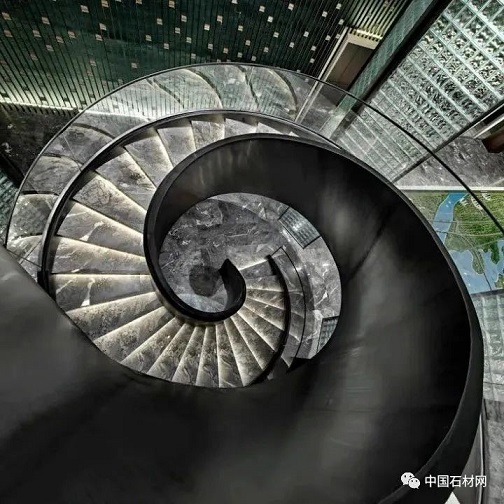

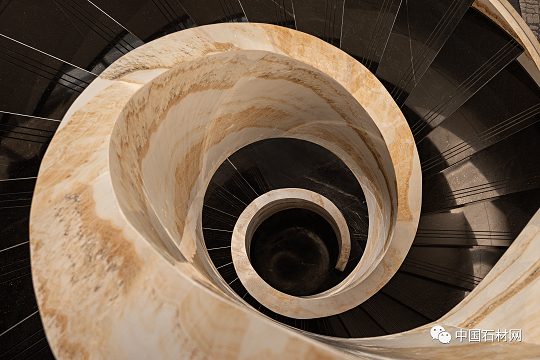

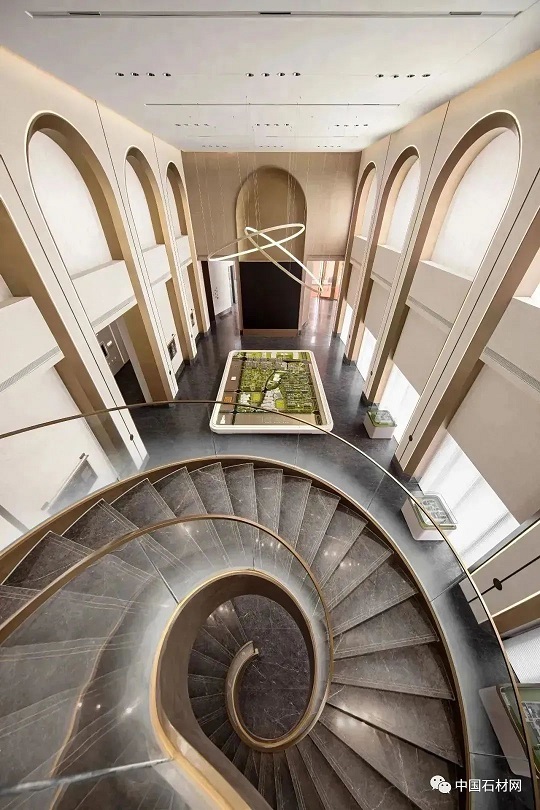

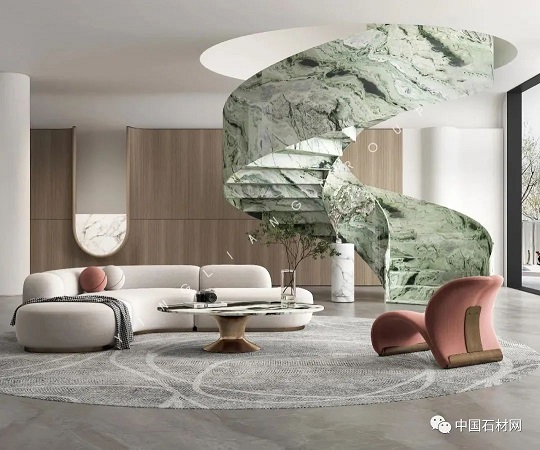

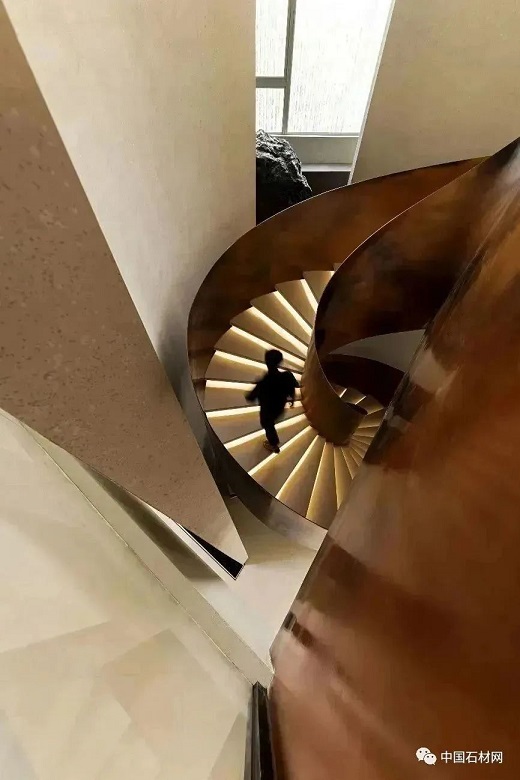

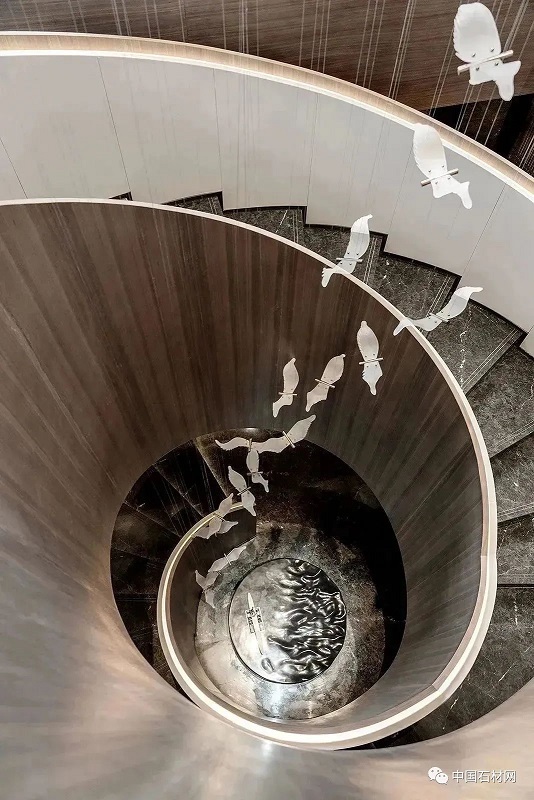

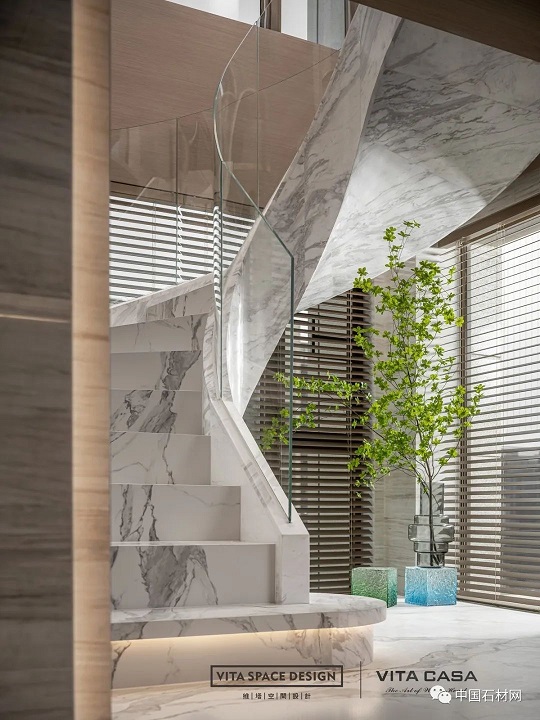

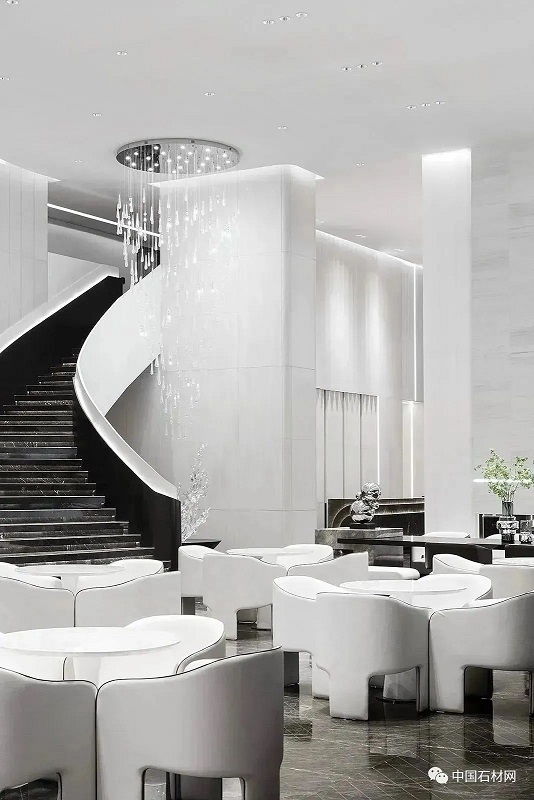

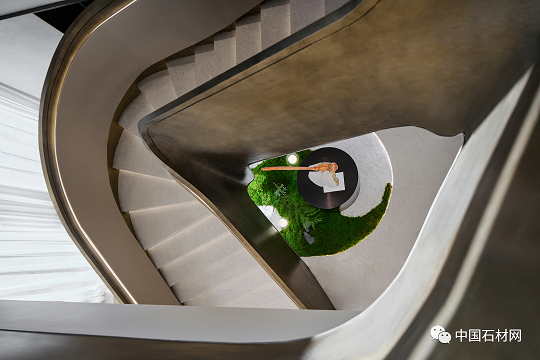

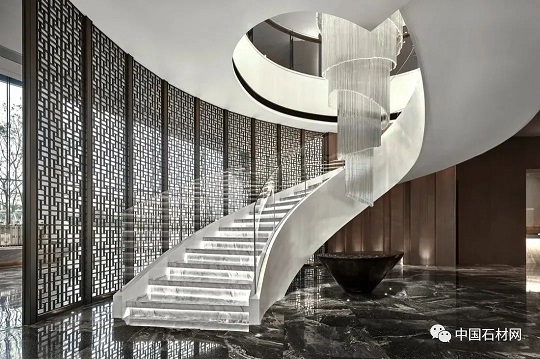

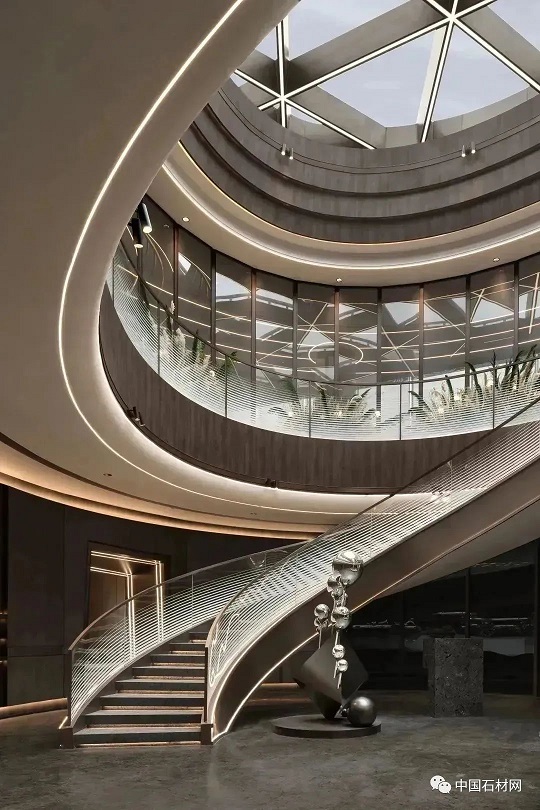

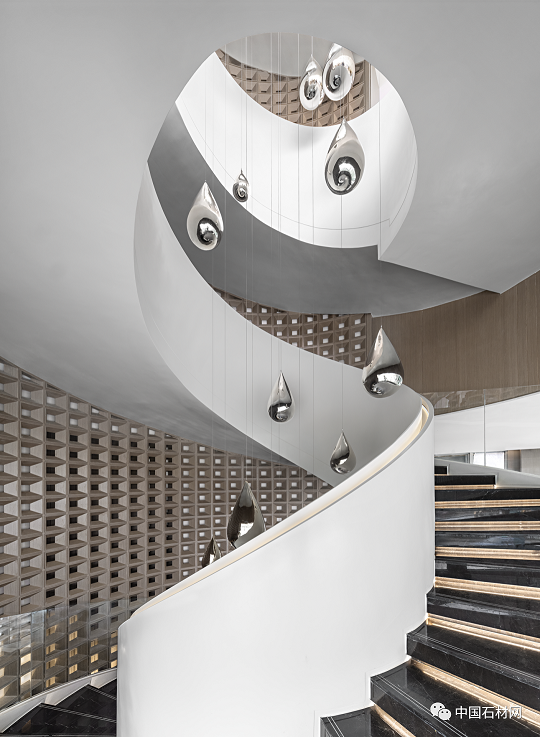

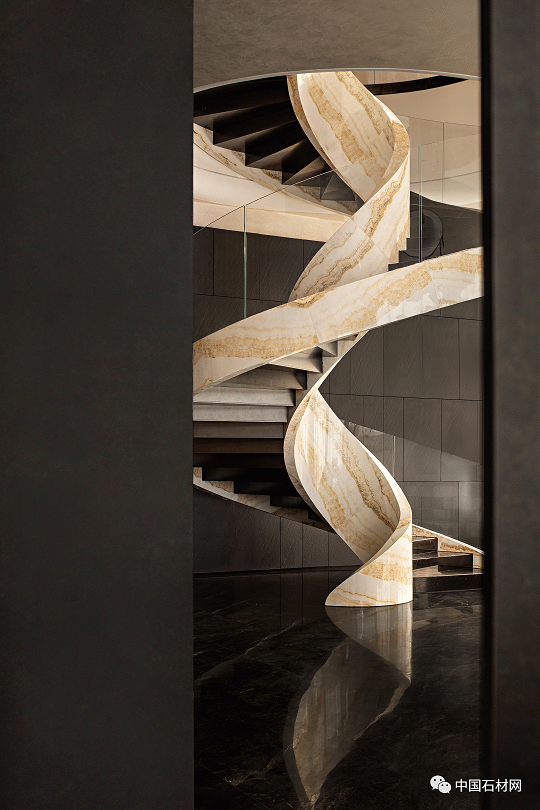

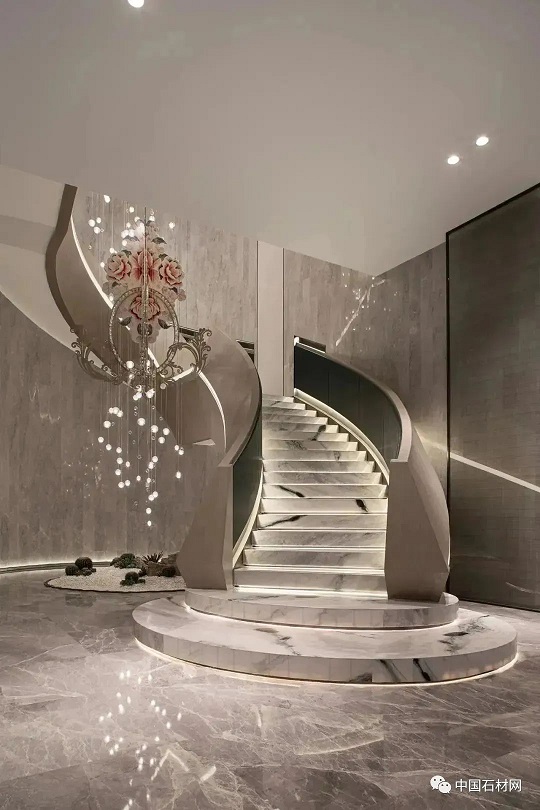

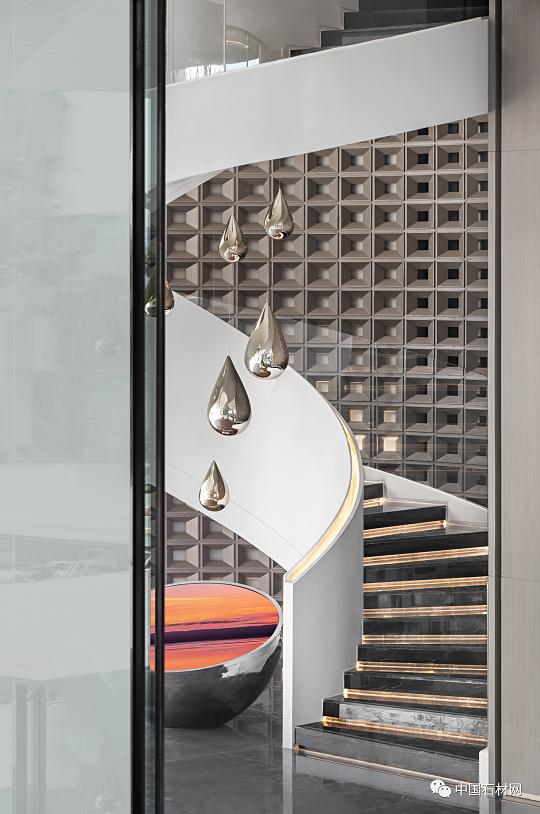

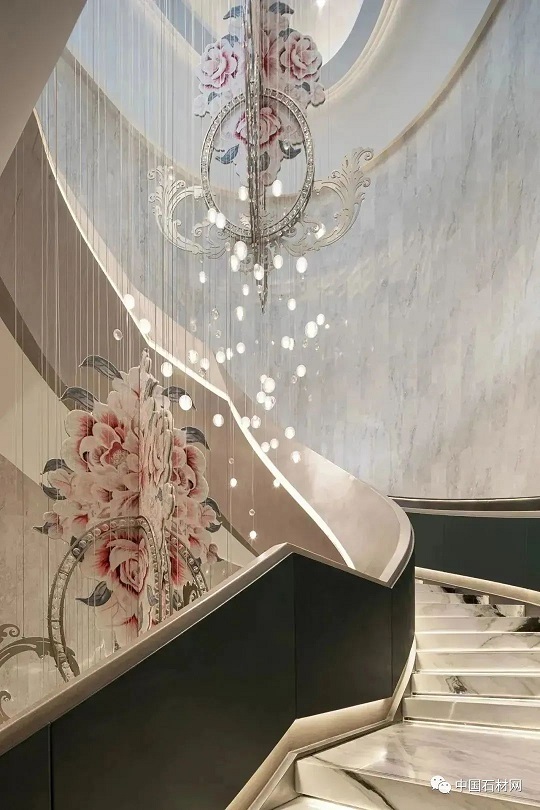

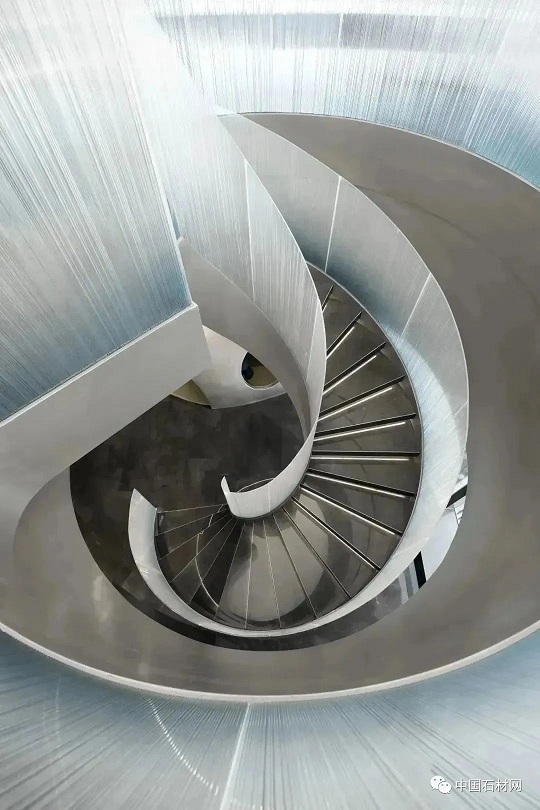

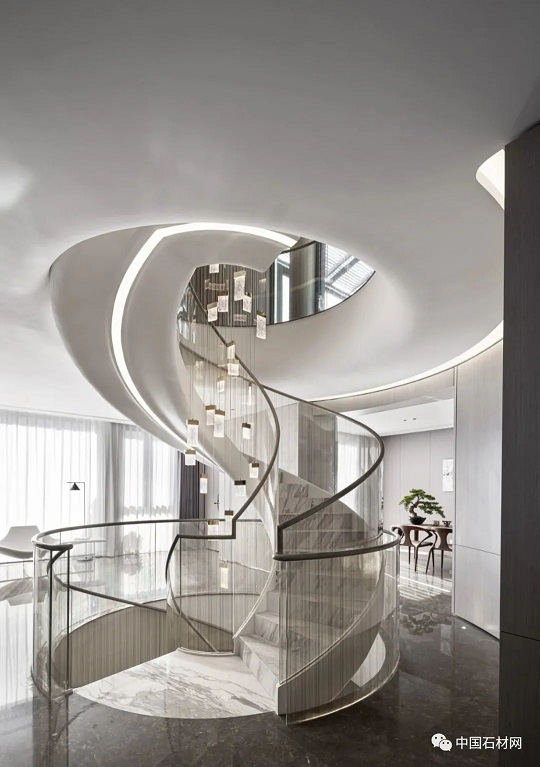

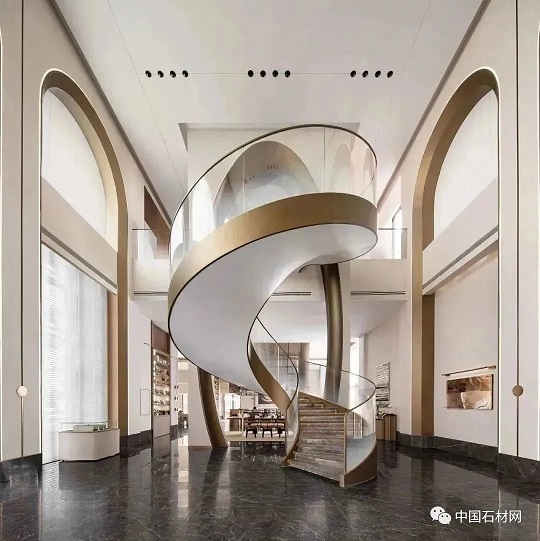

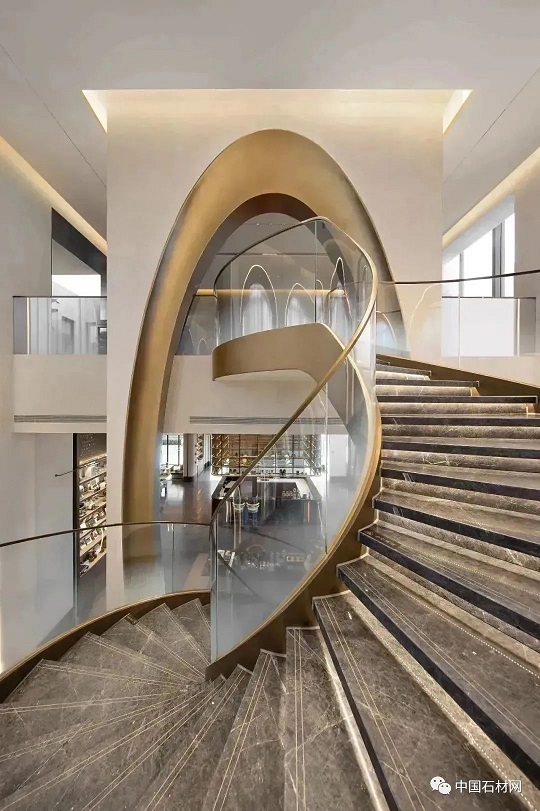

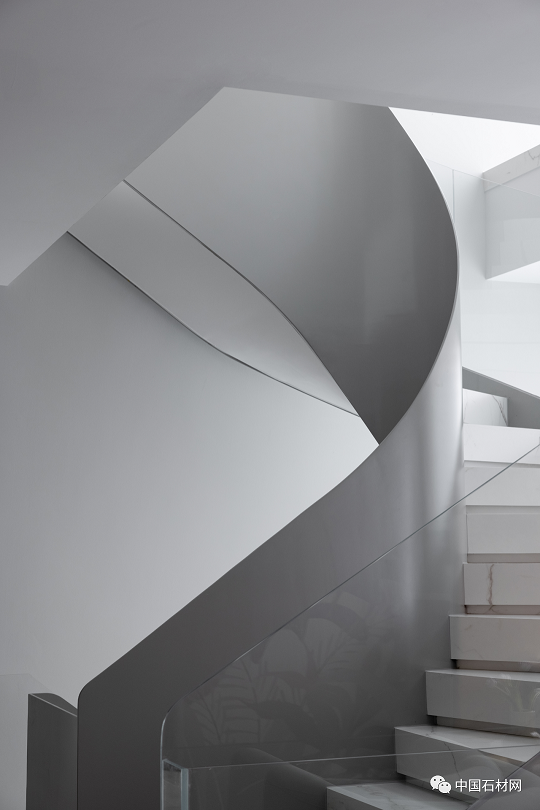

石材旋轉樓梯案例
