一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

木紋石

是一種珍貴的石材

它是碳酸鈣再沉淀而成的一種巖石

由于沉淀周期內(nèi)各種條件的變化

形成類似木材的紋理。

木紋紋路的大理石有很多種，顏色也各不相同。因加工切割方式不同，在縱切是木紋，橫切可呈現(xiàn)云紋，水紋或者類似年輪的紋理。

可做地板，石線條花線，貼面面板，飾面面板，踢腳線，樓梯踏步及異型石材，是不可多得的A類石材。

分類

木紋石是一種石灰石，主要成分為碳酸鈣(CaCO3)。

根據(jù)石材種類不同，可分為大理石木紋石，砂巖木紋石（少部分為花崗巖木紋石）；

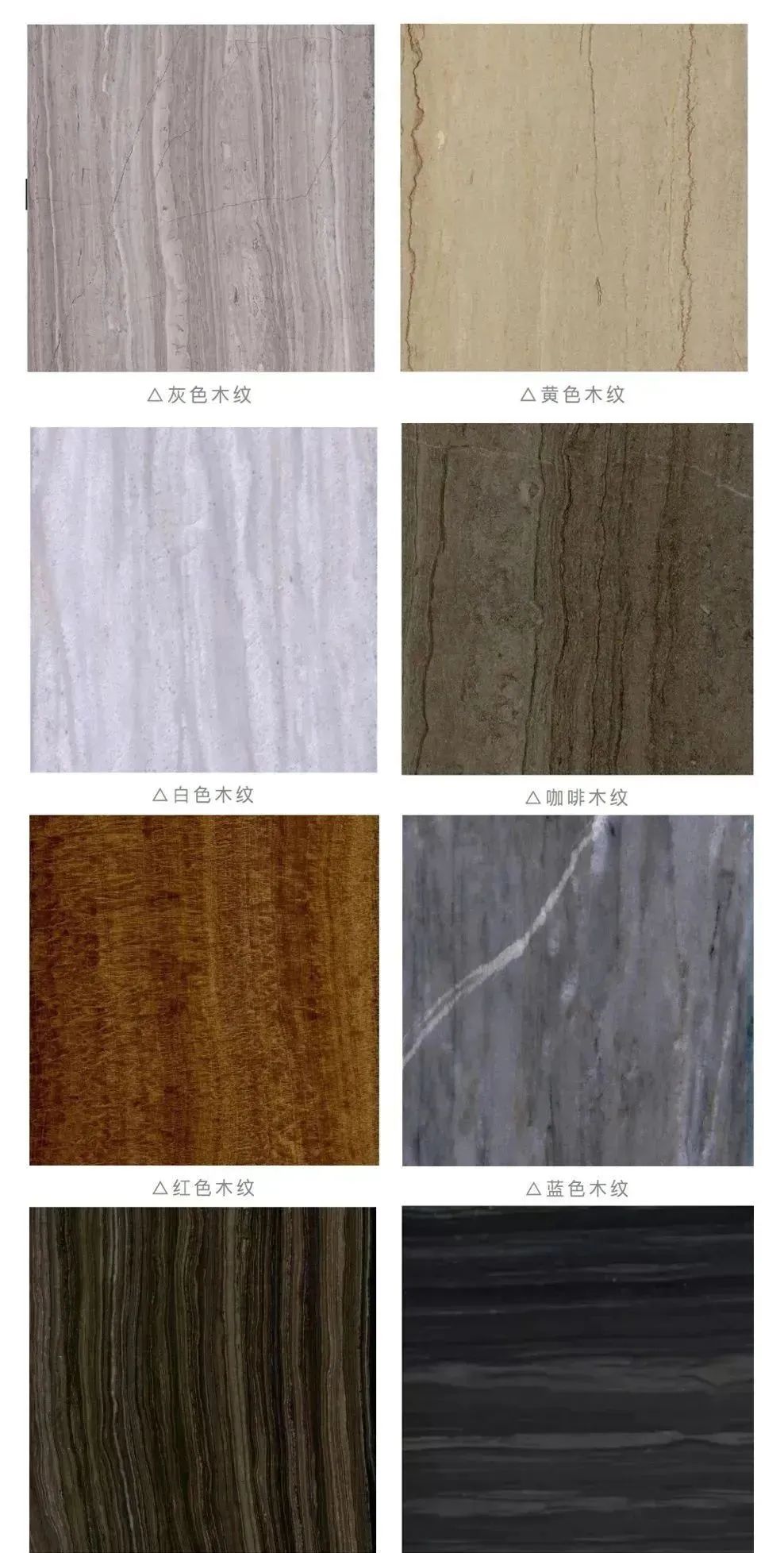

根據(jù)顏色不同分為紫木紋石，紅木紋石，黃木紋石；

根據(jù)木紋的不同又分為細(xì)木紋，大木紋，直木紋，自然木紋等；

根據(jù)產(chǎn)地的不同木紋石又可分為貴州木紋石、法國木紋石，意大利木紋石等。

木紋石一般都屬于大理石的一種，而砂巖木紋石屬于砂巖。

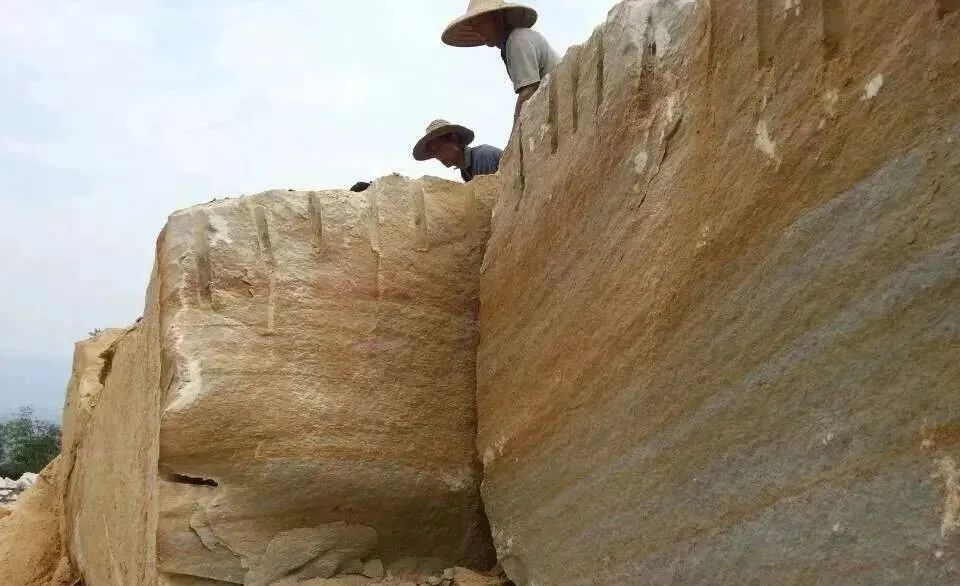

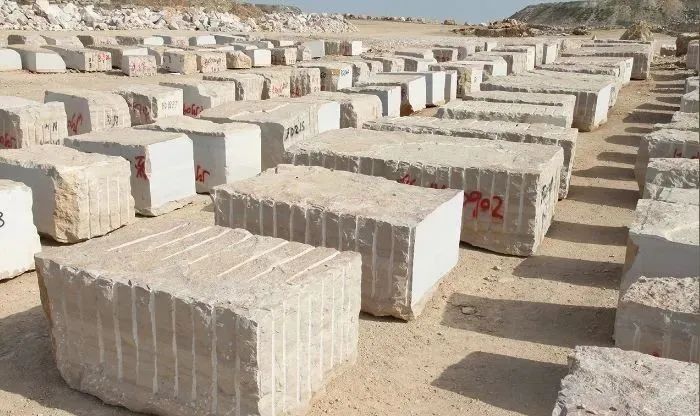

木紋石在寒武系地層中產(chǎn)出，屬于海相沉積，為富鐵質(zhì)泥質(zhì)白云巖。

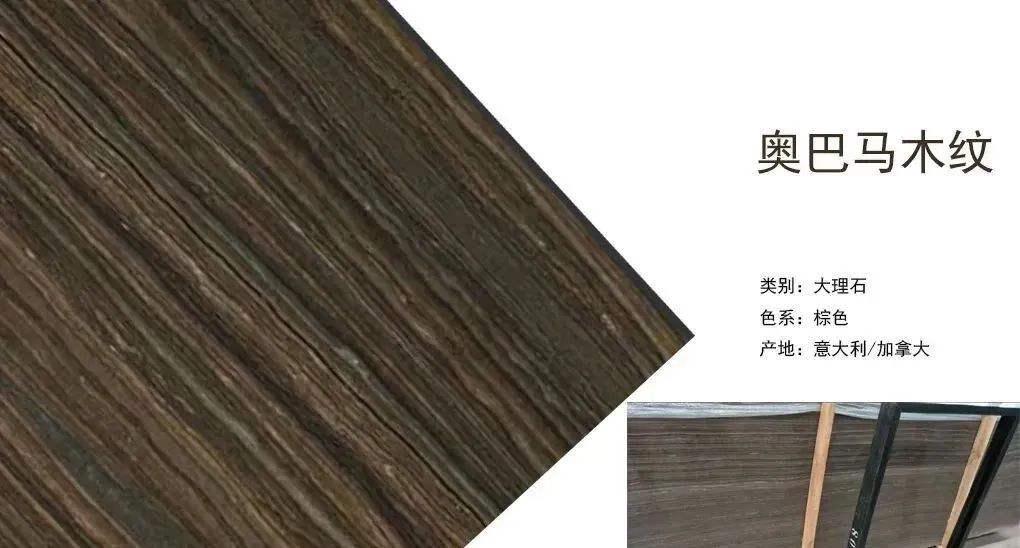

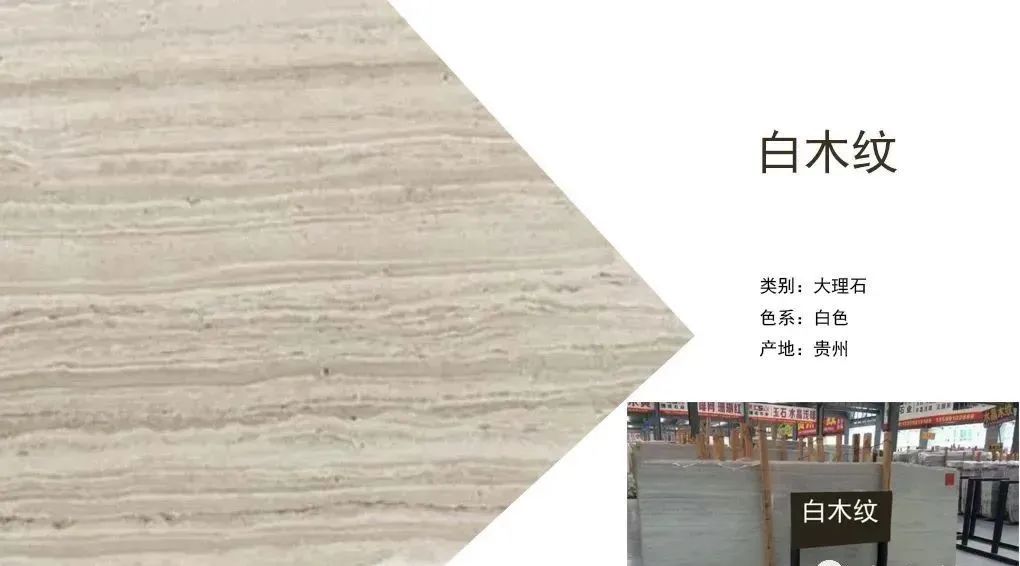

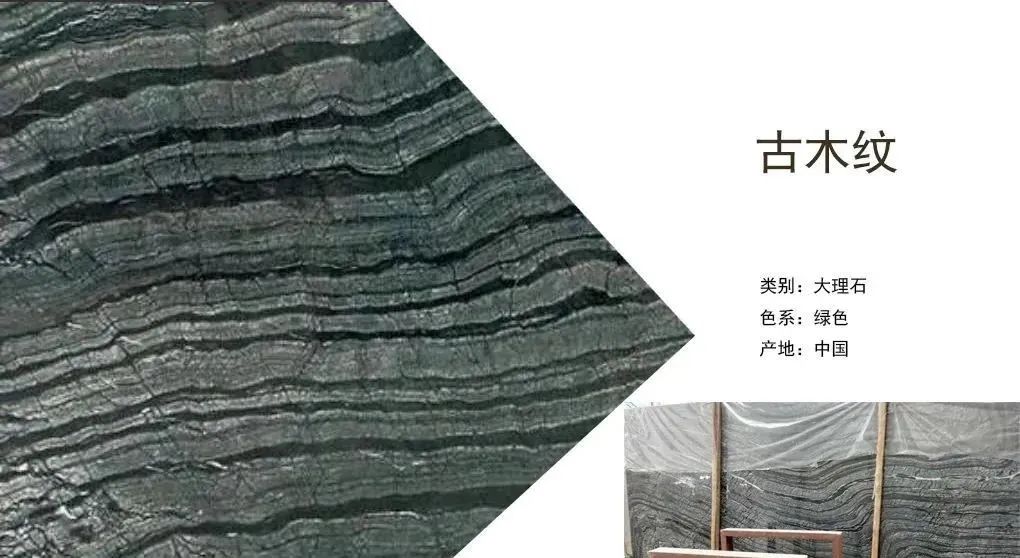

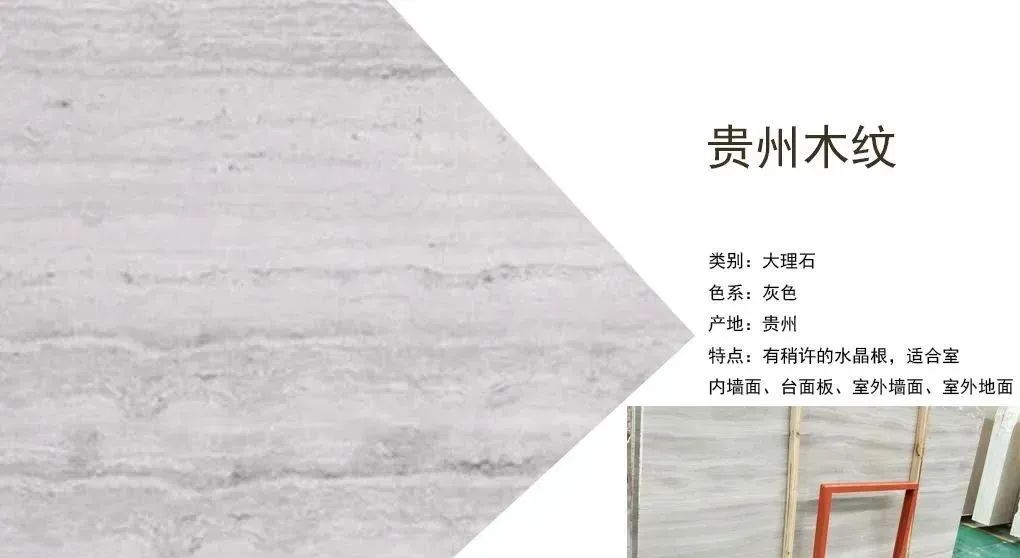

下面給大家介紹幾種木紋石：

養(yǎng)護(hù)

木紋石常見問題 ：

在大量的日常應(yīng)用中，發(fā)現(xiàn)木紋石較之其他種類的天然石材，更易出現(xiàn)如下大的問題：

* 不易拋光。

* 容易變色。經(jīng)過使用的木紋石，顏色會出現(xiàn)由淺變深，由深變黃等類似現(xiàn)象。

* 木紋石縫隙拼接處，容易出現(xiàn)污染、變色等問題。

* 容易返堿。

* 易污染。

【注】最令業(yè)主方和石材護(hù)理人頭疼的，是這些問題不容易把控。有時(shí)面對一個(gè)現(xiàn)場，很難找到原因所在，不知從何下手。

而當(dāng)一個(gè)問題，無法通過表面現(xiàn)象找到原因，就必須進(jìn)行深入分析。接下來，我們對木紋石，做一個(gè)簡單的了解。

木紋石的特點(diǎn)

①石灰石 木紋石是一種石灰石，主要成分為碳酸鈣(CaCO3)。

②粉體結(jié)構(gòu) 雖然與大理石有著相似的紋理與花紋，但木紋石與大理石卻有著明顯的區(qū)別。其中一個(gè)重要特征，即石灰石的形成過程，沒有經(jīng)歷大理石那樣的變質(zhì)和結(jié)晶。

這使石灰石在結(jié)構(gòu)上呈現(xiàn)細(xì)膩的粉體結(jié)構(gòu)。看似致密，實(shí)際上卻與大理石、花崗石中的晶體結(jié)構(gòu)有著本質(zhì)的區(qū)別。

③物理性能 石灰石易碎，抗折體積密度、彎度、抗壓縮強(qiáng)度都不高。

④吸水率高 碳酸鈣成分和粉體結(jié)構(gòu)，使得石灰石的吸水率普遍很高。在未做過防護(hù)的木紋石上，我們都有過類似的經(jīng)驗(yàn)：

一些水，灑在木紋石上，就像被海綿吸收一樣，很快的滲進(jìn)石材內(nèi)部。這個(gè)特征，與灑在大理石、花崗石等石材表面的反應(yīng)，有著明顯的區(qū)別。

【注】正是成分和結(jié)構(gòu)特征，造成了木紋石較高的吸水率。而這個(gè)“吸水率”，正是一切問題的根源。

實(shí)際上，前面提到的木紋石不易拋光、易污染等問題。罪魁禍?zhǔn)祝褪悄炯y石超高的吸水率。

1、不易拋光的原因

木紋石拋光時(shí)，由于較高的吸水率。結(jié)晶劑、粉等材料，有相當(dāng)一部分，迅速的滲入到石材內(nèi)部，無法產(chǎn)生結(jié)晶作用。并且影響最終的出光效果。

2、易變色的原因

由于較高的吸水率，在使用和保養(yǎng)時(shí)，容易吸水，隨著時(shí)間的推移，導(dǎo)致顏色出現(xiàn)各種不可預(yù)測的變化。而反觀吸水率較低的大理石、花崗石等，類似的原因?qū)е碌念伾兓瑓s遠(yuǎn)比木紋石輕微得多。

3、縫隙易變色、發(fā)黑的原因

吸水率較高，也代表著木紋石的微孔結(jié)構(gòu)，吸附能力很強(qiáng)。云石膠，填縫劑中的膠油、色素等，也容易被木紋石吸收，在縫隙處，留下痕跡。

4、易返堿的原因

木紋石容易吸水，與底部水泥中的成分發(fā)生反應(yīng)，產(chǎn)生返堿現(xiàn)象。

5、易污染的原因

木紋石結(jié)構(gòu)相對疏松，吸水率高，吸收污染的能力自然也很強(qiáng)。在日常使用中，腳底灰塵、污水、果汁飲料、咖啡牛奶、茶葉等各種物質(zhì)的共同作用下，很容易產(chǎn)生污染。

木紋石——防護(hù)必須做好

了解了“吸水率高”這一關(guān)鍵原因，做好木紋石，也就有了科學(xué)的依據(jù)。若要做好木紋石，必須將防護(hù)做好、做極致、做到標(biāo)準(zhǔn)非常高。

實(shí)際上，木紋石做好防護(hù)，花費(fèi)的成本，確實(shí)要高一些。在這里我們主要介紹一種方法，尤其對石材護(hù)理施工人員，非常有用，能夠解決木紋石的大多數(shù)問題。

“加強(qiáng)型”防護(hù)處理：

1、補(bǔ)刷型

當(dāng)木紋石板材，在工廠里已經(jīng)刷過了防護(hù)，但是效果不佳，起不到有效降低石材吸水率的作用，就應(yīng)進(jìn)行補(bǔ)刷。

①防護(hù)劑選擇

補(bǔ)刷防護(hù)劑時(shí)，一般情況下，水性防護(hù)劑無法滲透通過原有的防護(hù)劑。

因此，補(bǔ)刷時(shí)，應(yīng)采用滲透型防護(hù)劑，如VD滲透型石材護(hù)理防護(hù)劑等。

②涂刷標(biāo)準(zhǔn)

足量、均勻、養(yǎng)生24小時(shí)以上。

③注意事項(xiàng)

足量涂刷，也有一個(gè)標(biāo)準(zhǔn)。涂刷時(shí)，如果前面刷，后面馬上就滲進(jìn)了木紋石里面，證明防護(hù)用量不到位，繼續(xù)補(bǔ)刷。

直到：地面木紋石——刷上去之后，表面有一層防護(hù)劑不會馬上干燥，才證明防護(hù)劑涂刷足量。

墻面木紋石——刷上去之后，表面始終呈現(xiàn)濕潤狀態(tài)，才證明防護(hù)劑涂刷足量。

2、未做防護(hù)時(shí)的涂刷

如果木紋石板材，出廠時(shí)未做防護(hù)，應(yīng)進(jìn)行完善的防護(hù)處理。

①防護(hù)劑選擇

對于未做防護(hù)的木紋石，先采用水

性防護(hù)劑，如VD復(fù)合硅烷防護(hù)劑，以1:13兌水進(jìn)行足量均勻的涂刷。

此種防護(hù)劑，還有一個(gè)附加功能：其富含的復(fù)合型甲基硅酸鹽，能滲透到石材內(nèi)部的微孔中，形成硅酸鹽類結(jié)晶，起到填補(bǔ)和阻水作用。

養(yǎng)生24小時(shí)后，再用滲透型防護(hù)劑，如滲透型防護(hù)劑，進(jìn)行足量均勻的二次涂刷，再養(yǎng)生24小時(shí)以上。

②涂刷標(biāo)準(zhǔn)

足量、均勻、養(yǎng)生24小時(shí)以上。

③注意事項(xiàng)

對于防護(hù)劑是否足量的判斷，與前面相同。通過這樣細(xì)致、完善的防護(hù)處理，可將木紋石吸水率降低幅度，達(dá)90%以上。

【重點(diǎn)關(guān)注】防護(hù)，是木紋石處理的一項(xiàng)關(guān)鍵性工作。防護(hù)做不好，既會影響后續(xù)的研磨、結(jié)晶等工作，也會在日常的使用中，出現(xiàn)各種問題。這一點(diǎn)，應(yīng)引起我們石材護(hù)理人的重視。

案例

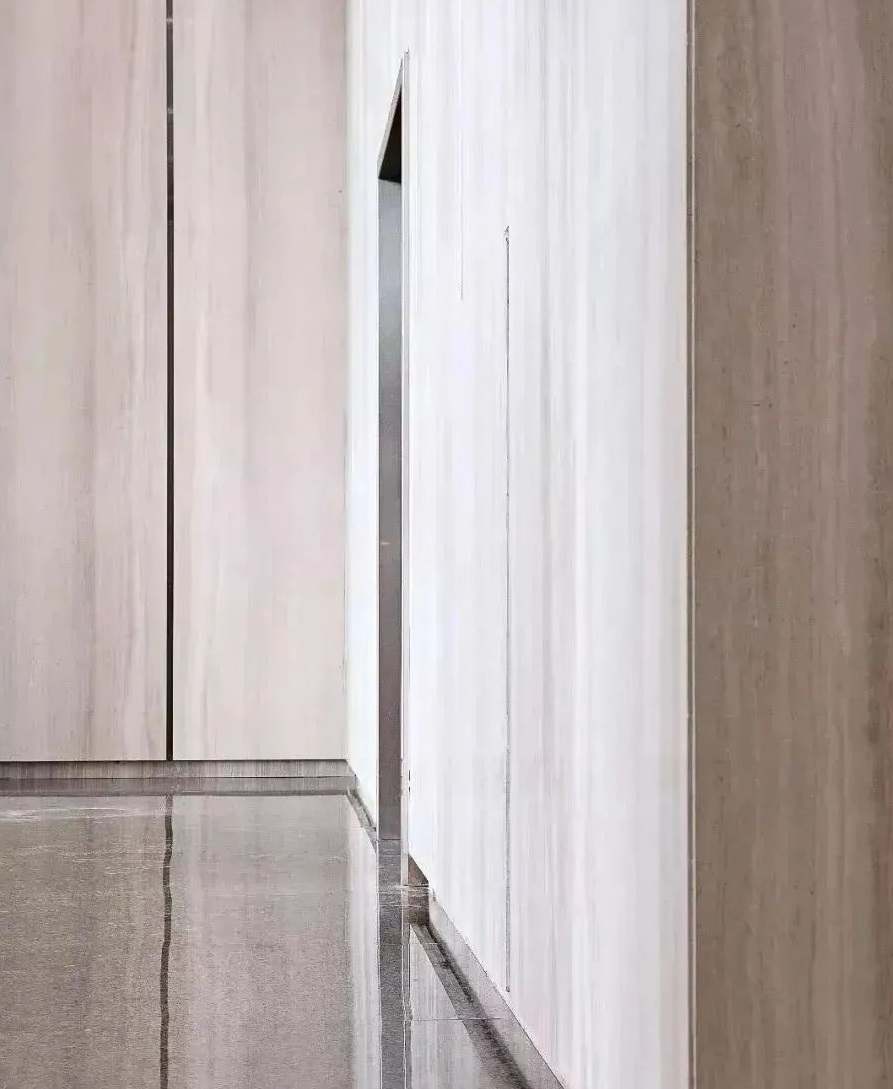

木紋石的紋路新穎且時(shí)尚，是室內(nèi)最美的風(fēng)景，無論是做地鋪還是墻面，都能融入設(shè)計(jì)，相得益彰。

在設(shè)計(jì)空間上那木紋石顏色的明度、色調(diào)、純度及其紋理等視覺效果，都能給人以明朗整潔、美麗大方的印象。
