現場施工圖紙深化首先要確定各種材料的基層做法,根據現場實際情況及投標情況,只有確定基層做法后,展開圖紙深化工作,繪制放線圖紙,這樣才能做到交底圖紙有效使用,從而確保現場放置的完成面線能夠滿足基層施工,本期整理了關于石材基層骨架的常用做法分享給大家。

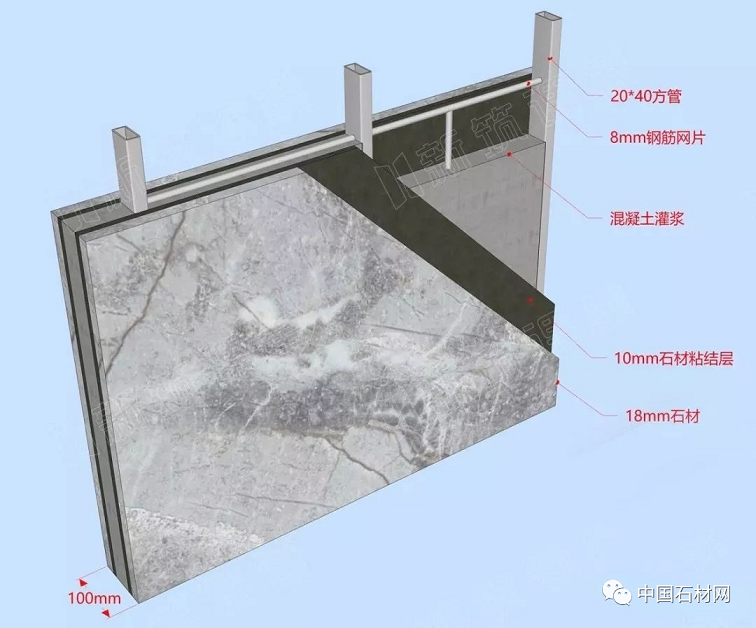

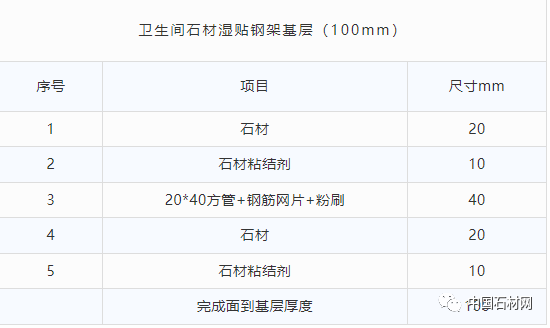

01 衛生間石材濕貼鋼架基層(100mm)

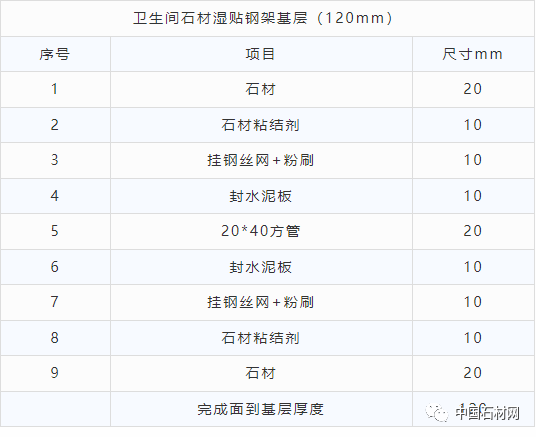

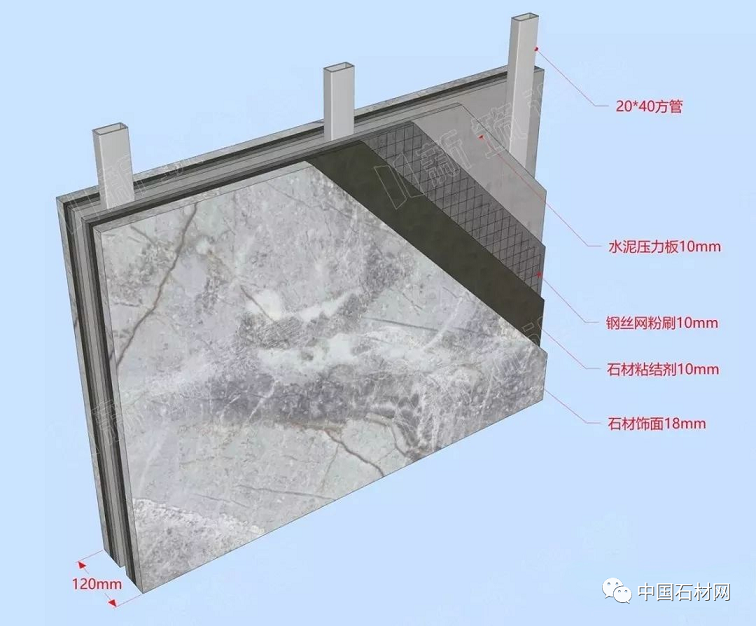

02 衛生間石材濕貼鋼架基層(120mm)

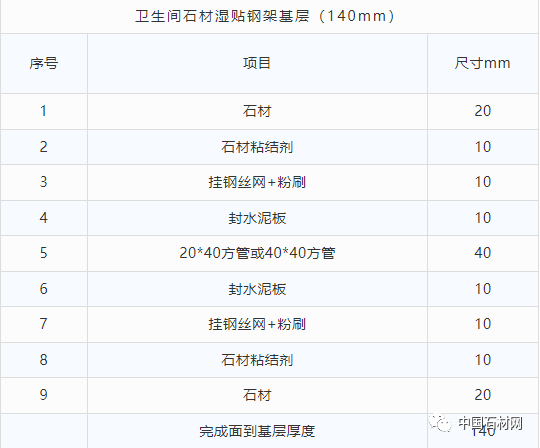

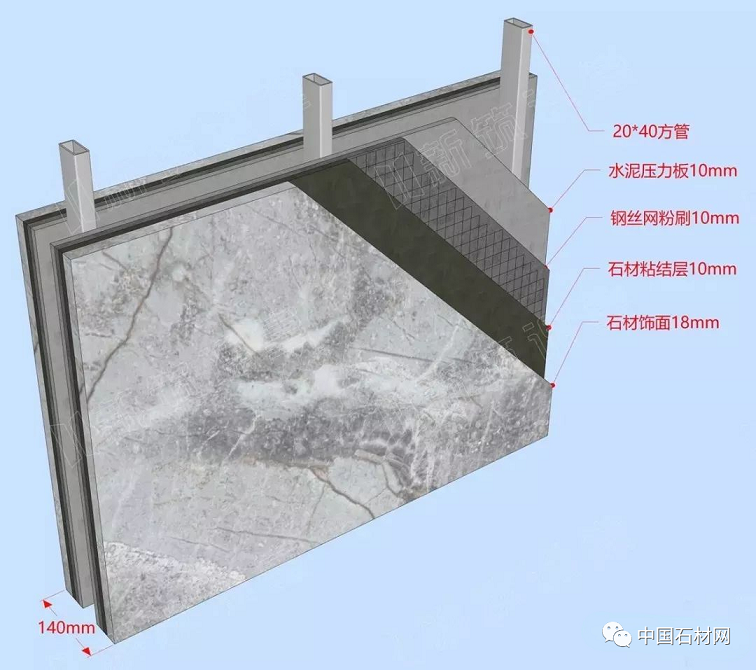

03 衛生間石材濕貼鋼架基層(140mm)

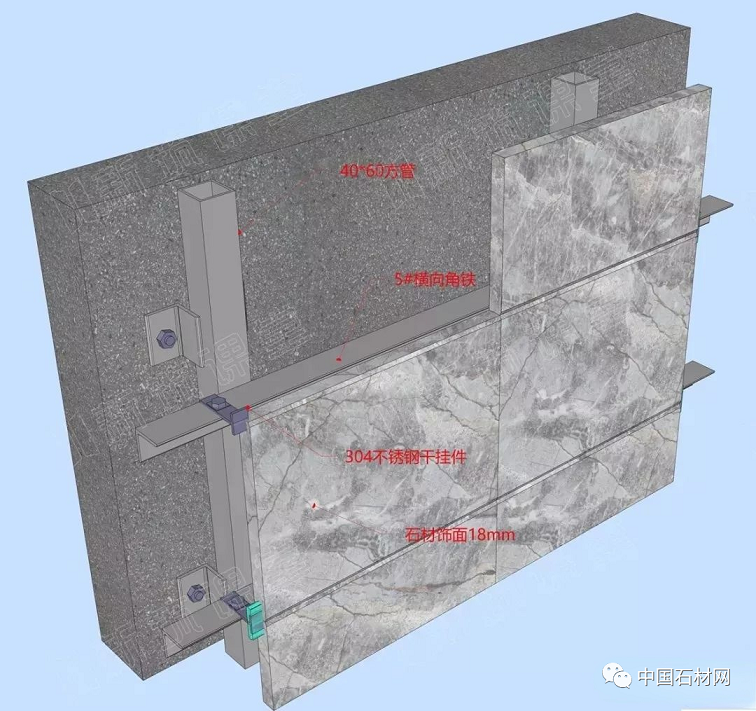

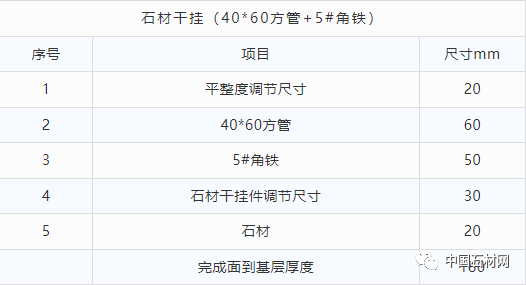

04 石材干掛(40*60方管+5#角鐵)
05 石材干掛(40*60方管+5#角鐵)

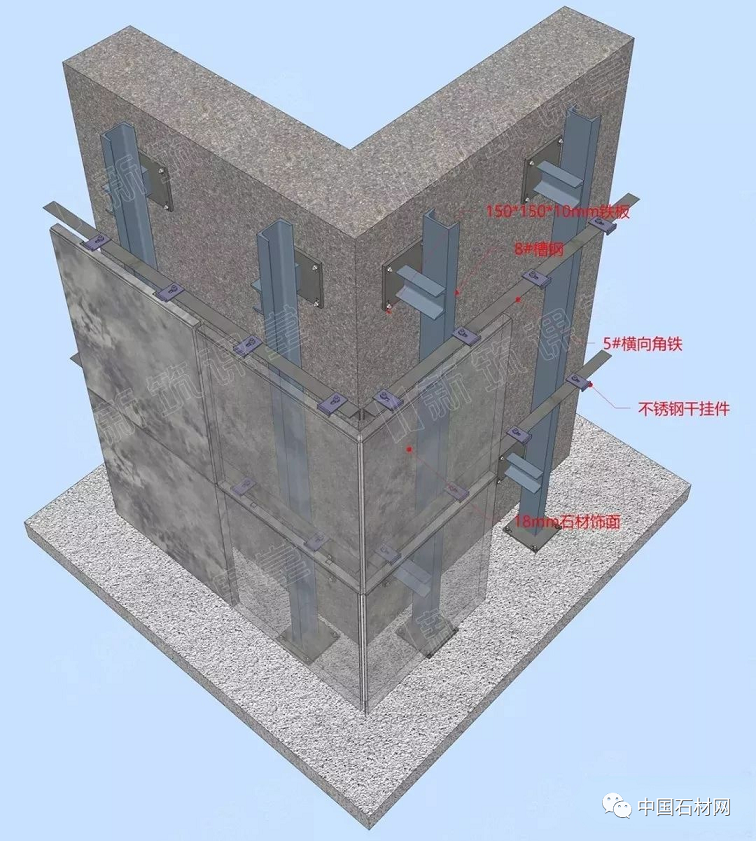

06 石材干掛(8#槽鋼+5#角鐵)
