石材拼花
01 拼花的生產加工單制單
拼花設計好后,下一步的工作就時生產加工單的制作。將拼花設計圖形轉化為工廠生產加工單和圖紙。
拼花生產加工單的步驟和流程:
拼花設計圖紙的修改和繪制→拼花的分線→拼花材料圖繪制→繪制拼花分件圖→拼花編號→拼花技術要求編寫 →拼花分箱單制作→包裝要求
(1)拼花設計圖紙的修改和繪制
很多的拼花設計圖紙不是用Autocad軟件繪制的,里面的很多曲線不是Autocad可以識別的,很多的曲線不是連續、圓滑連接的。這種拼花設計圖工廠生產時機器不能識別,依舊是要重新繪制才可以使用。當工程技術部接單拼花訂單后要用Autocad軟件將拼花設計圖繪制成Autocad圖,使拼花設計圖里的曲線轉化成Autocad中的連續曲線。
(2)拼花的分線
拼花的Autocad繪制好后依據設計的分件意圖,結合工廠的制作拼花大板情況,對拼花進行合理分線。拼花的分件對是否合理拼花的加工工藝,拼花產品的裝飾效果、生產效率、生產成本影響很大。下圖中的粗黑線為拼花的分件線。
(3)拼花材料填充和材料圖繪制
拼花多由多種材料制成的,較少一種或兩種石材制造拼花。為了工廠生產時識別拼花中哪些部件用哪些材料加工,用Autocad里的填充線型將拼花部件填充起來。
在拼花的下部份繪制出材料填充圖,便于工廠生產人員對照材料,防止材料的誤用。
(4)繪制拼花分件圖

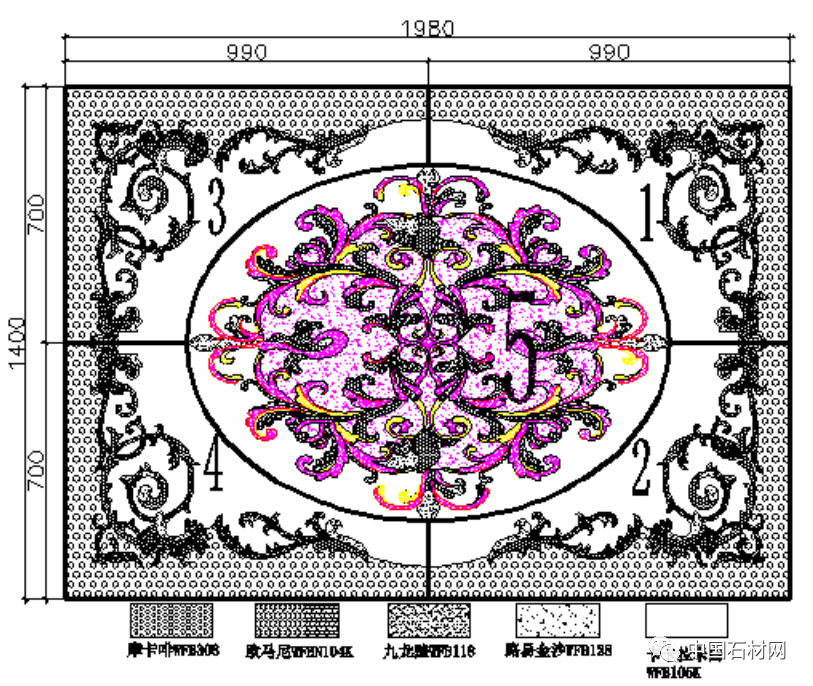

用Autocad的粗線型繪制拼花的分件圖,便于工廠生產人員一目了然地看出拼花如何分件的。下圖拼花尺寸1980mm*1400mm,分成5件。中間橢圓為1件,編號為5號;以橢圓的長軸、短軸為對稱軸,將橢圓之外的拼花分件為四件,分件編號1、2、3、4。
(5)拼花編號
在拼花圖上用阿拉伯?dāng)?shù)字或英文字母+數字對分件圖編號,編號既是方便生產用的,也是方便施工人員施工用的。為工廠加工時需要,對每個拼件進行編號。圖28拼花分件為5件,編號為1、2、3、4、5。
(6)拼花技術要求編寫
編寫必要的技術要求:
①拼花選料質量要求。
②拼花紋理方向
③拼花加工的套數。
④是否做防護。
⑤拼花加固方式。
⑥拼花分塊要求。
⑦必要的拼花加工工藝要求和注意事項。
(7)拼花分箱單制作
拼花加工數量和種類較多時,制作拼花裝箱單。裝箱單制作要求按區域為單位制作,同一區域或同一樓層、同一單元的拼花裝在一個箱里。
(8)包裝要求說明
拼花產品的包裝不同于規格板,應該對拼花包裝的數量、包裝的方式做必要的說明。
02 拼花分線的意義
所謂的分線就是拼花分塊的界線,如何分塊方法。
拼花分線是為便于工廠生產加工,裝飾單位施工。
拼花分線是為了拼花有更好的裝飾效果。
拼花分線是為了減少拼花單件的重量,便于拼花的搬運,運輸。
03 拼花分件考慮的因素
拼花分件取決于被分拼花大小、被分件后單件拼花的重量、制作拼花的材料、搬運拼花時所經過的空間大小。
1)拼花面積對分件數的影響
當分件拼花的面積很大時,被分件的數量越大。如果以單件拼花的面積不超過1㎡來分件的話,分件數=拼花面件/分件面積。分件數取整數。具體分件時要依據圖形的特點進行調整,有分件面積不一定是等分處理,會圍繞著基本面積大小適當調大、調小以滿足圖形完整形的要求。
分件拼花重量影響拼花的分件數。當制作拼花的厚度發生變化時,拼花單位面積的重量也相應發生改變。如16.5mm厚度拼花與20mm、25 mm厚度拼花的分件大小有所不同,加工拼花材料的厚度越厚,分件面積就應該越小,分件大小也越小。
制作拼花的材料對分件面積影響也很大。如制作拼花的材料是花崗石、人造石英石、不易斷裂的大理石材料,拼花單件分件面積可以大點,如果是人造崗石材料,則單件分件面積就要小些,以面積不大于0.64㎡,邊長800*800為宜。
2)質量
拼花分件后單件的質量會影響一件拼花的分件數。由于現在建筑裝飾市場勞動力日益緊張,因此拼花分件在考慮效果的同時也要考慮分件單件的質量,便于拼花產品在生產加工、安裝施工中易于搬運。拼花分件單件的大小以兩人搬運的質量為宜,在500~800牛頓較為合適。
3)材料屬性
石材材料的屬于對拼花分件單件的尺寸有較大的影響。當加工拼花所用的材料易斷裂、易變形、易破損時,分件的單件尺寸宜小,而對于那些不存在這些問題的材料,拼花單件分件的尺寸可以大些。人造崗石材料由于材料易于變形,受溫度變化產生膨脹效應,拼花分件單件的尺寸要比天然大理石小一些。天然花崗石及人造石英石材料的物理性能方面都較好,分件尺寸只要在滿足人工搬運的條件下可以尺寸大些。這是拼花分件時很重要的一個原則和依據。
4)搬運空間的大小
搬運空間也是考慮拼花分件的一個因素。搬運通道的大小,運載拼花的電梯空間尺寸,房間的門洞尺寸在拼花分件時都要考慮的。
5)轉運工具
拼花裝載及轉運工具也是拼花分件要考慮的。尺寸過大,裝載及轉運時風險很大,容易導致裝載及轉運時產品的傾覆和翻倒,砸壞產品。
6)包裝因素
拼花分件還要考慮包裝因素的影響,包裝箱的長、高都不要超過1600mm的尺寸,這決定了拼花分件的最大尺寸。
