近日,有朋友請教筆者:當規格板的長度(高度)>2500mm時,對角線的偏差標準為多少?有沒有相應的國家標準?
答復朋友:有國家標準,但國家標準很籠統,沒有更細分的標準,不能套用。問朋友客戶的要求是多少?
朋友說:1mm以內。
答復朋友:客戶的要求高,但如果你公司的橋切機精度高的話,沒問題的。
朋友說如果該訂單承接下來了的話 ,公司的橋切機要全部換了。
關于朋友提出的這個問題要具體情況具體分析。

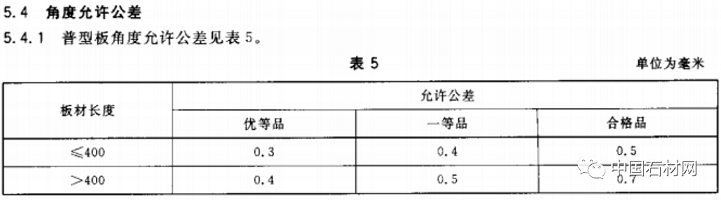

請看GB/T 19766-2005 5.4角度允許公差標準:
對一等品:當板材的長度L>400mm時,允許公差為0.4mm;對于二等品,當板材的長度L>400mm時,允許公差為0.5mm。
至于L>1000mm,甚至更長時,允許公差多少呢?沒有明確的標準了?

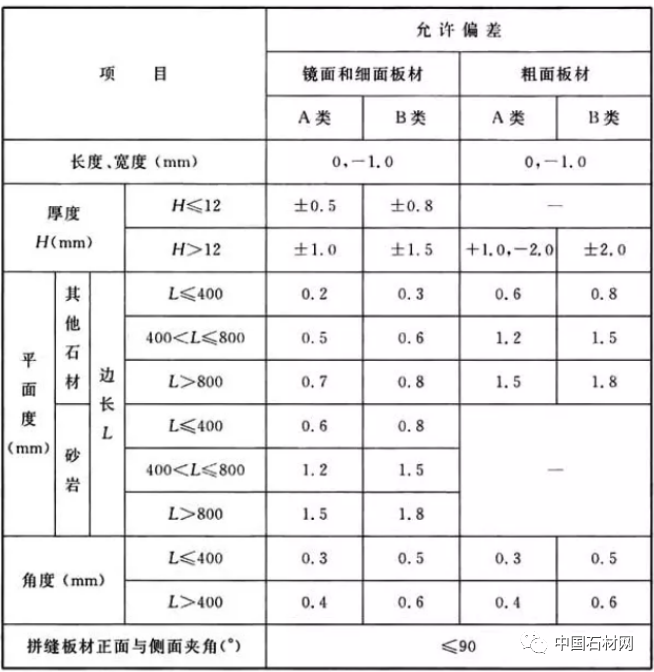

請看《建筑裝飾室內石材工程技術規程(中)》關于普型板加工尺寸偏差中對普型板角度偏差的標準:
對A類:當板材的長度L>400mm時,允許公差為0.4mm呢?對B類,:當板材的長度L>400mm時,允許公差為0.6mm
至于L>1000mm,甚至更長時,允許公差多少呢?沒有明確的標準了?
對比上面兩個標準,不難看出,只給出了當板材的長度L>400mm時情況下的偏差標準,至于L最大極限是多少?沒有明確,這種情況下筆者認為可能會誤導客戶,無論L多大的情況下,標準是一樣的。朋友的客戶就是這么要求的。
至于對角線的偏差從沒看到過有關的國家標準。
從筆者的觀點看,隨著L的增大,角度允許公差應該適當增加。可以從基本的數學知識及下面的圖可以闡述。
#01 當邊長偏差0.4mm時,對角線偏差
以幾個圖形說明在L>400mm時,對角線的偏差的大小。

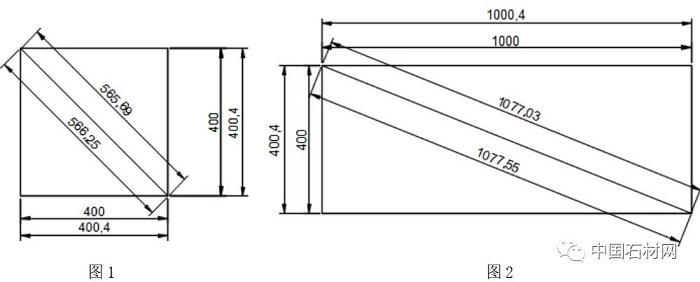

圖1的情況下,對角線偏差為0.56mm;
圖2的情況下,對角線偏差為0.52mm;
圖3的情況下,對角線偏差為0.57mm;
圖4的情況下,對角線偏差為0.5mm;
#02 當長、寬偏差為1mm時,對角線偏差

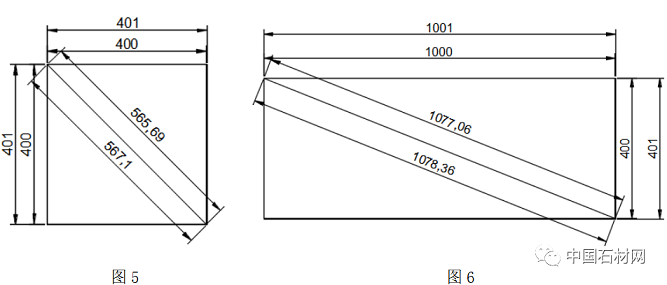

圖5的情況下,對角線偏差為1.41mm;
圖6的情況下,對角線偏差為1.3mm;

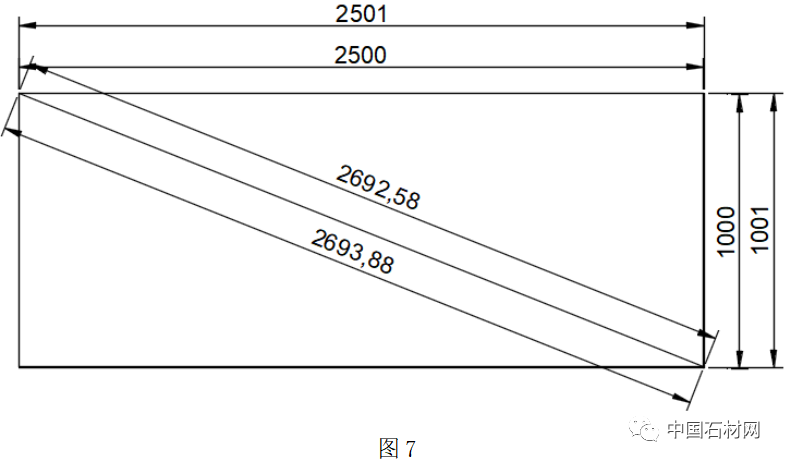

圖7的情況下,對角線偏差為1.3mm;
#03 當對角線偏差為1mm時,邊長偏差
在圖8的情況下,邊長的偏差0.71mm;
在圖9的情況下,長度方向的偏差0.93mm,寬度方向偏差為0.37mm;

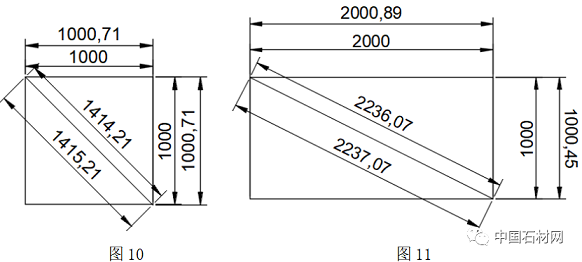

在圖10的情況下,長度方向的偏差0.71mm,寬度方向偏差為0.71mm;
在圖11的情況下,長度方向的偏差0.89mm;寬度方向偏差為0.45mm;

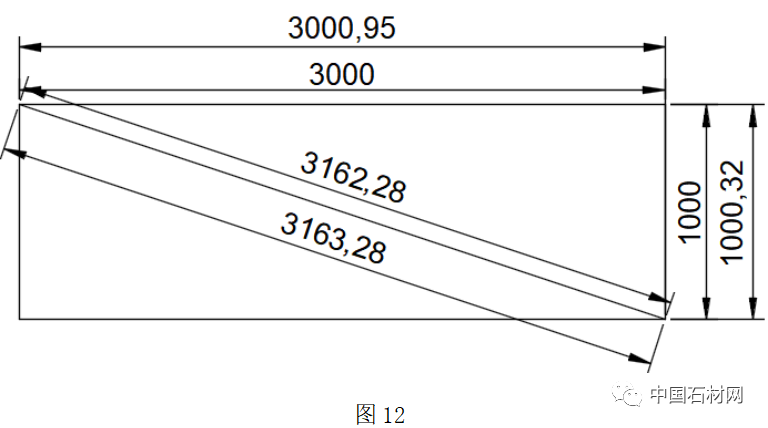

在圖12的情況下,長度方向的偏差0.95mm;寬度方向偏差為0.32mm;
#04 角度偏差計算

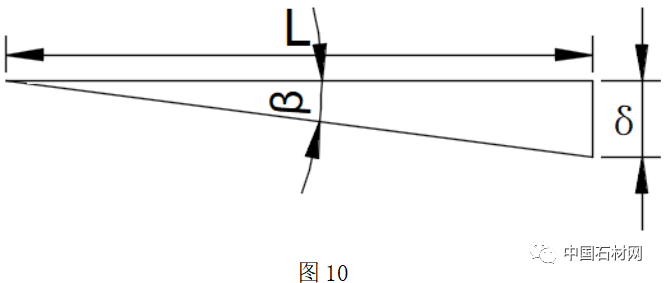

圖10為普型板角度偏差的計算圖,在知道某邊長的偏差δ的情況下可以計算出角度的偏差值。
β=arctgδ/L。
圖1中的角度偏差=arctg0.4/400=0.054°;圖2中的角度偏差=arctg0.4/1000=0.02°;圖3中的角度偏差=arctg0.4/1000=0.02°;圖4中的角度偏差=arctg0.4/3000=0.0073°;圖5中的角度偏差=arctg1/400=0.11°;圖6中的角度偏差=arctg1/1000=0.05°;圖7中的角度偏差=arctg1/2500=0.02°;圖8中的角度偏差=arctg0.71/400=0.09°圖9中的角度偏差=arctg0.93/400=0.11°;圖10中的角度偏差=arctg0.71/1000=0.04°圖11中的角度偏差=arctg0.89/1000=0.04°;圖12中的角度偏差=arctg0.95/1000=0.04°;
從角度偏差計算看,長、寬的0.4mm的偏差對普型板角度影響極小,也就是說只要長、寬的偏差在標準范圍幾,角度偏差0.1°都不到,根本不影響普型板的垂直度。
#05 結論
從以上數據,日常石材加工中普型板通過檢驗對角線來判斷切板精度的方式?jīng)]有檢驗普型板的長、寬方便,檢驗精度好。
在當邊長偏差0.4mm時,對角線偏差的情況下,對比圖1~圖4與圖5~圖9知道,當長、寬的偏差在0.4mm時,圖1~圖4對角線的偏差基本上在0.5mm左右。
在長、寬偏差為1mm時,對角線偏差必定超過1mm,因此普型板的長、寬偏差必須控制<1mm內,否則影響普型板的安裝精度,影響施工質量。
如果讓對角線延長1mm,普型板的長、寬偏差基本上都超過0.4mm的標準。如果有客戶提出普型板的標準對角線偏差不能超過0.5mm時,顯然是不合理的標準,通過圖1~圖4對角線在長、寬偏差的計算值可以判定;對角線偏差在1mm時,雖然長、寬的偏差超過0.4mm的標準,但并不能認為這種普型板為不合格產品,因?yàn)闃?biāo)準中L>400mm時,角度偏差在0.4mm,隨著普型板長度增長時,0.4mm的標準似乎太嚴格了,非高精度機床難以保證的。
