這幾種工藝節點,石材設計師必須掌握
01.
淋浴間下水槽鋪裝

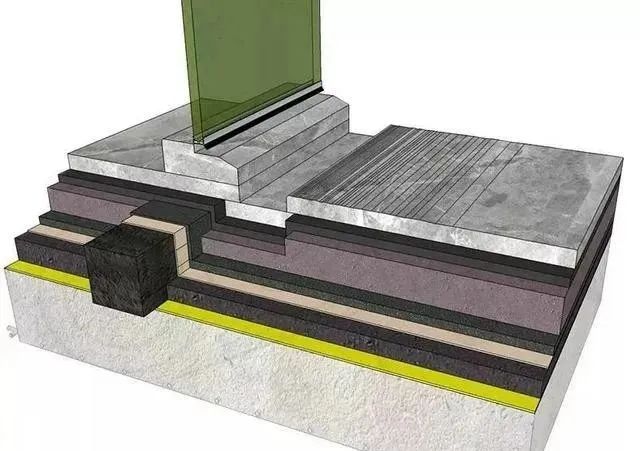

△淋浴間下水槽鋪裝三維圖
請先嘗試根據自己的理解,判斷上圖中每一層代表什么材料。
答案來了

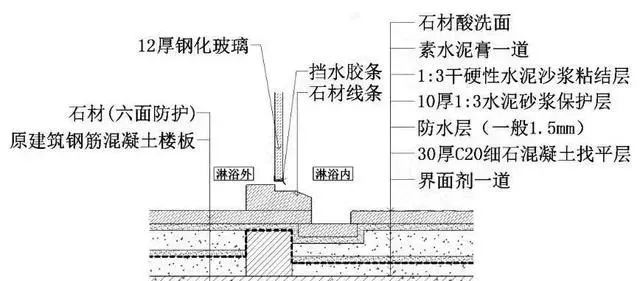

△淋浴間下水槽鋪裝節點圖

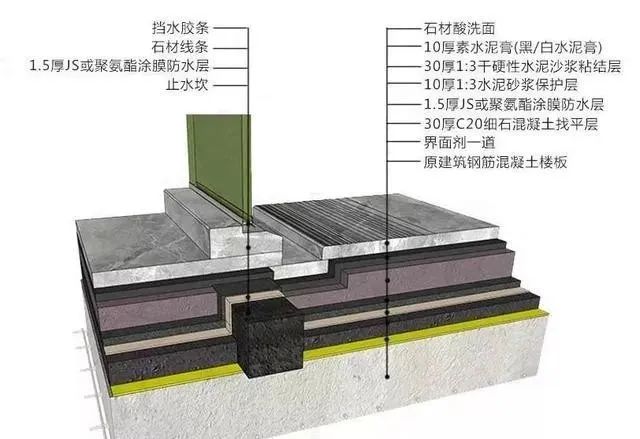

△淋浴間下水槽鋪裝三維圖
02.
鋼架隔墻

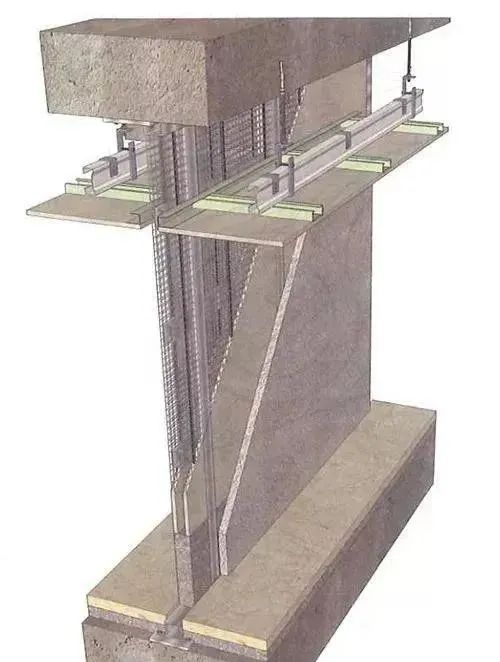

△鋼結構隔墻三維圖
請先嘗試根據自己的理解,判斷上圖中每一層代表什么材料。
答案來了

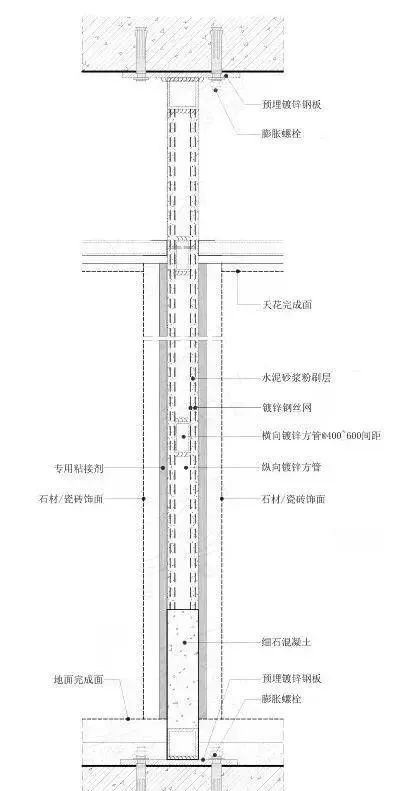

△鋼結構隔墻節點圖
△鋼結構隔墻動態三維圖
03.
輕質隔墻軟包

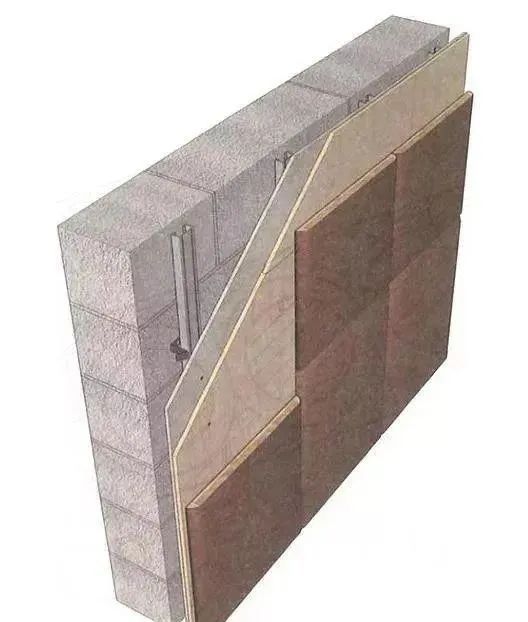

△輕質隔墻軟包三維圖
請先嘗試根據自己的理解,判斷上圖中每一層代表什么材料。
答案來了

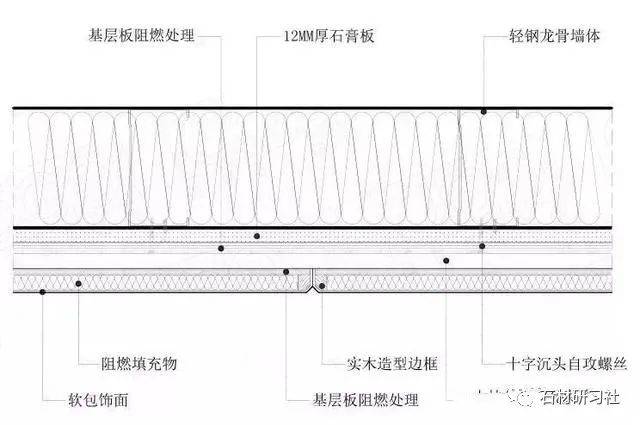

△輕質隔墻軟包節點圖
工藝說明:
工藝流程:測量、彈線→安裝基層龍骨→龍骨驗收→安裝基層夾板→制作硬包板→安裝、粘貼硬包板。
△輕質隔墻軟包動態三維圖
04.
石材與木飾面收口

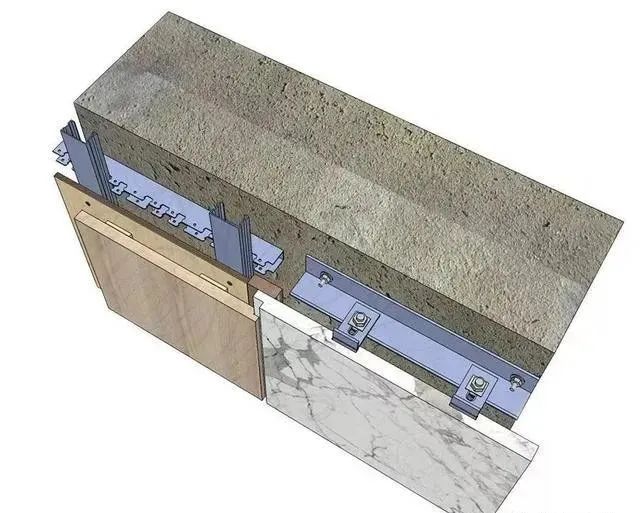

△石材與木飾面收口三維圖
請先嘗試根據自己的理解,判斷上圖中每一層代表什么材料。
答案來了

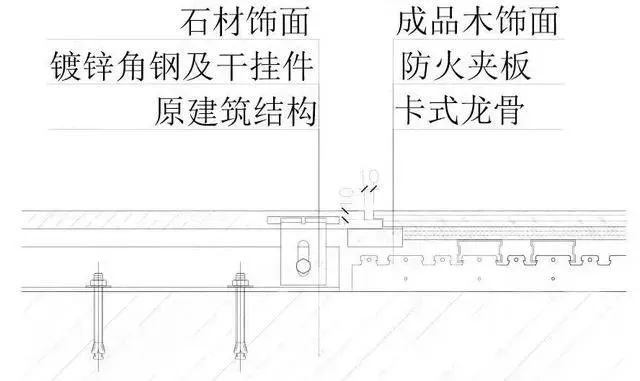

△石材與木飾面收口節點圖

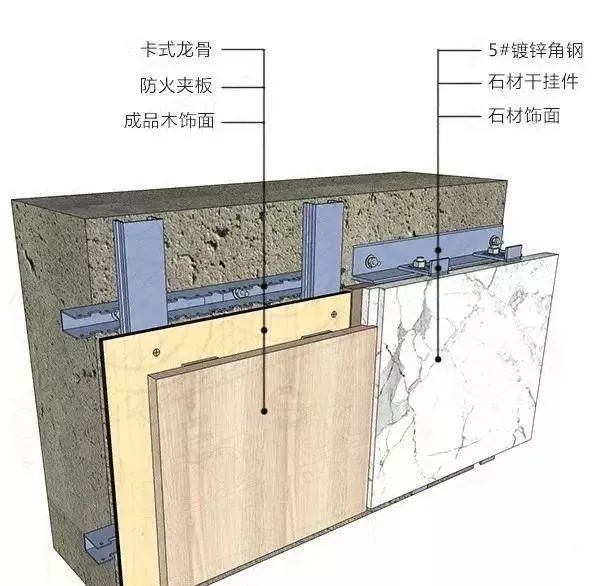

△石材與木飾面收口三維節點圖

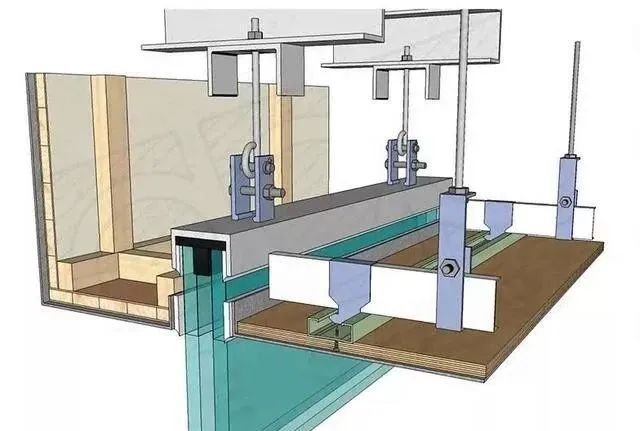

△玻璃隔斷與鋁板連接三維圖
請先嘗試根據自己的理解,判斷上圖中每一層代表什么材料。
答案來了

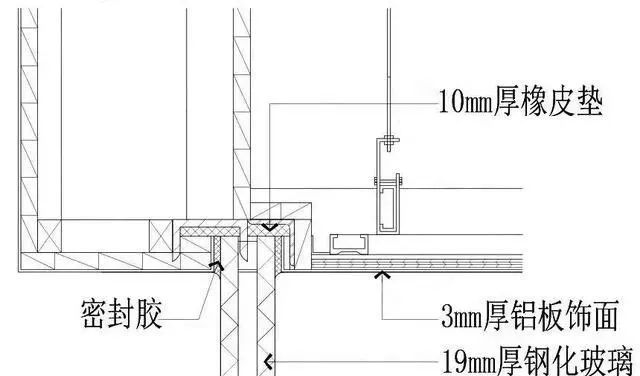

△玻璃隔斷與鋁板連接節點圖
工藝說明:
1、在頂棚和地面彈出玻璃隔斷的位置線。
2、安裝固定下部的錨固件。
3、再完成隔斷上部的安裝。
4、中間填充橡皮墊或填充劑。
5、最后用密封膠密封。
注意:
1、玻璃槽內的處理。
2、密封膠的處理。

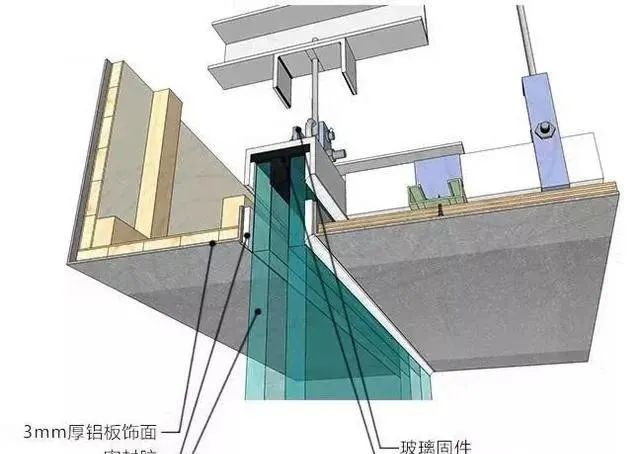

△玻璃隔斷與鋁板連接三維節點圖

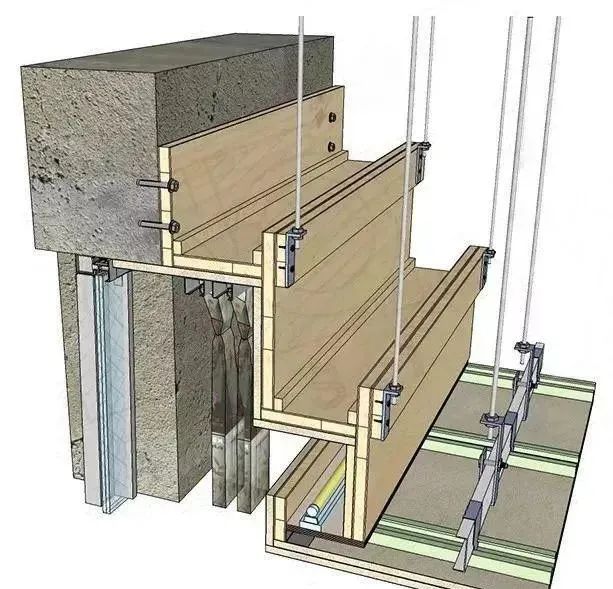

△窗簾盒燈帶三維圖
請先嘗試根據自己的理解,判斷上圖中每一層代表什么材料。
答案來了

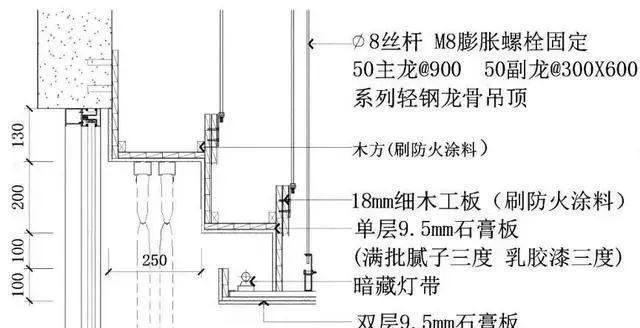

△窗簾盒燈帶節點圖
工藝說明:
1、龍骨吊件與鋼架轉換層焊接固定,連接處滿焊,刷防銹漆三遍;
2、50主龍間距900mm,50副龍間距300mm,副龍橫稱間距600mm;
3、18mm細木工板刷防火涂料三度,與吸頂?shù)跫捎?5mm自攻螺絲固定;
4、9.5mm厚紙面石膏板,用自攻螺絲與龍骨固定;
5、滿批耐水膩子三度;
6、乳膠漆涂料飾面;

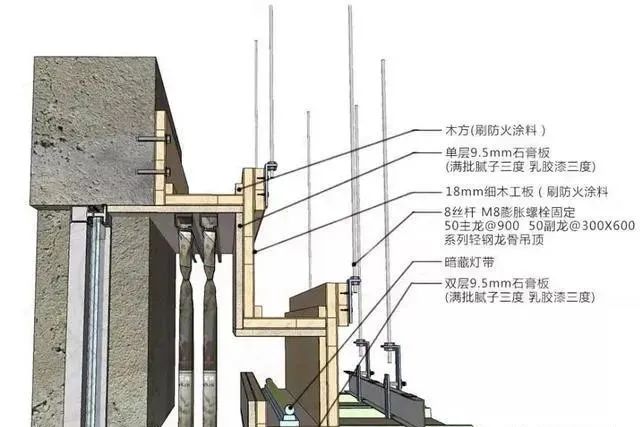

△窗簾盒燈帶三維節點圖
