一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

石材護理中隱形殺手與幕后功臣

一、隱形殺手除銹帶來大面積“新銹”

有句話叫：知識越多越反動。很多人都會覺得，此話本身就反動。其實不然，現實中，證明了“知識越多越反動”一定程度的正確性。

徹底“無知”者在石材除銹時，帶著真誠聽從師言，購買現成的對應的除銹劑，按照說明除銹，基本上都能較好地，將石材表面銹清除干凈，且無“新銹”的問題出現。

而所謂有知識者，知道鐵銹用酸除原理：Fe?O?·nH?O或（鐵銹的主要是成分）+HCl（鹽酸）=2FeCl?（黃色或部分氯化亞鐵呈淡綠色）+nH?O。這樣鐵銹是不見了，轉化為氯化鐵或氯化亞鐵了，以為沖沖水，石材表面便很美，功成名就了。

實際上無法用水沖洗干凈，于是便存在以下問題：大面積出現黃色或淡綠色---未沖洗干凈溶于水的氯化鐵或氯化亞鐵；時間長些可能大面積出現鐵斑：更嚴重的是石材中的鐵（Fe）與酸反應反生成亞鐵，亞鐵離子和空氣中水生成氫氧化亞鐵，再經過氧化，脫水風干就成了鐵銹（Fe?O?·nH?O）。這就是為什么銹越除越多原因，也是酸為什么能快速致使鐵表面生銹原因所在。

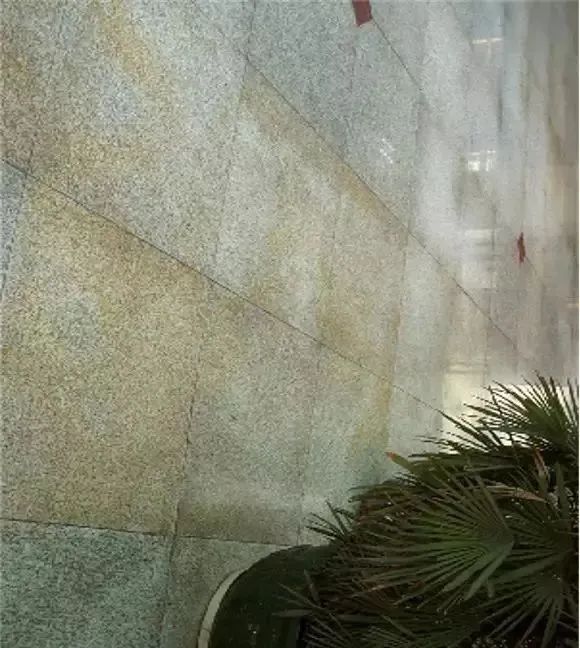

除局部銹帶來大面積銹照片

除銹帶來表面破壞

大理石除銹劑或者干脆是單純的酸，絕大多數屬于酸性甚至是強酸，在清除石材表面或內生銹時，同時破壞石材表面。大理石主要成分是碳酸鈣（CaCO3）與酸如鹽酸反應：CaCO3+HCL=CaCL2+CO2+H2O,流失了石材物質，造成表面粗糙和發白。

清洗帶來表面破壞

大理石表面水泥，用酸清洗造成表面破壞與用酸除銹原理一樣。花崗石、瓷磚表面用外墻水、潔廁靈等（其中含有氫氟酸）清洗，同樣“溶解”了其中的主要成分二氧化硅，造成物質流失而出現毛孔而粗糙、發白和滲污。

有機溶劑清洗破壞：如天那水等，用于有機人造石清潔時，溶解或老化其中樹脂，造成出現毛孔而粗糙、發白和滲污。用除膠劑對干掛石材除滲膠油，可能影響干掛膠的粘結性而造成安全隱患。

堿性物質清洗可能造成問題：用強堿性物質清洗瓷磚、花崗石特別是高溫下，會溶解其表面成分，用于人造有機石材清洗，同樣老化樹脂造成發白毛糙。

防護殺手

誰都知道做防護比不做好，其實不然。沒有選好防護劑，沒有把握好工藝流程，沒有控制好用量等等，防護劑同樣造成負面影響，變成隱形殺手。1、防護劑用于石材底部可能造成石材石安裝空鼓；2、 樹脂型的防護劑還堵塞了石材呼吸通道，將石材變成了瓷磚；3、底部防護劑涂刷不均勻可能造成石材表面斑駁不均勻；4、表面防護還可能造成石材中的水長期密封于其中，長久不干成“水斑”；5、用樹脂類的做表面防護，耐候性差，一定時間后出現表面斑駁；涂刷過量還可能造成溶質濃度過高而顏色加深的“油斑”；6、水性堿性甲基硅酸鈉（鉀）可能帶來新的泛堿。

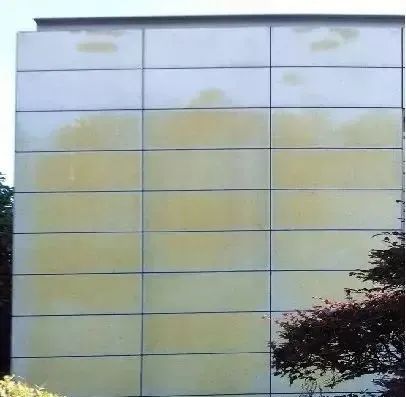

防水帶來病變圖

打磨殺手

打磨殺手也有四粒子彈：1、第一粒子彈是，用水打磨帶來大量的水，并滲入石材內甚至進入水泥層，可能由此帶來石材泛堿或其它病變；2、第二粒子彈是，選擇軟碟在打磨存在不同程度硬度的石材時，如花崗石中的麻石時，由于軟碟在壓力下具有變形性，在打磨過程中有欺軟怕硬本領，將麻石中的軟質部分打磨內陷，硬質部分打磨不動，從而造成麻石無論如何打磨“孔洞”永遠存在，或越來越大。3、第三粒子彈是，打磨走機不均勻，打磨表面不平整，出現波浪。4、干磨也會帶來“病變”接縫內陷。

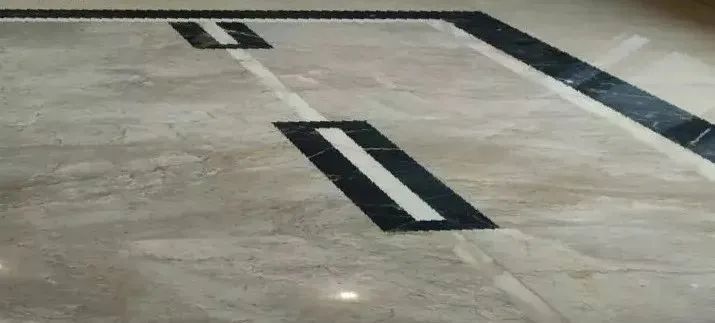

50號干磨膠內陷造成折光

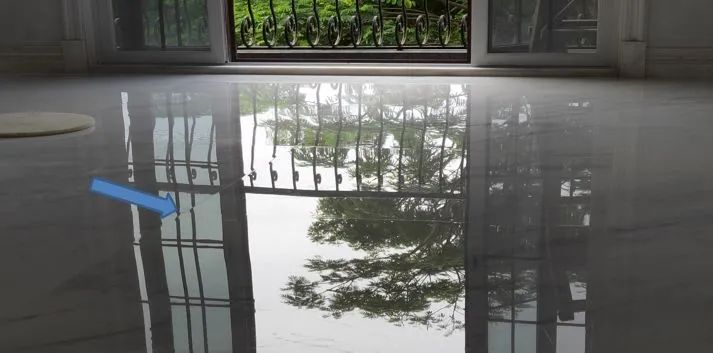

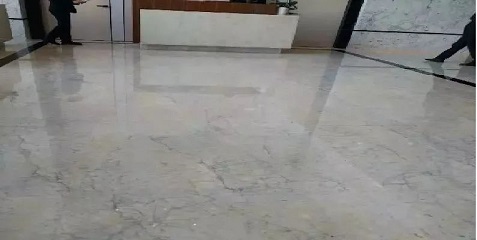

水磨50號并加魔硅“無接縫”照片

晶面殺手

●此殺手最可怕，真正做到于無形----潛移默化、溫水煮青蛙。頭號殺手是拋光鋼絲棉-----1、傷害施工人員：晶面劑中的酸，在鋼絲棉高溫拋光時，揮發傷害現場施工人員。2、主要外來銹源：鋼絲棉其實就是鐵絲棉，鐵與酸反應生成鐵鹽，與空氣中的氧和水反應生成鐵銹，污染石材。3、拉大石材毛孔和裂紋：對原來存在一定的細小毛孔和裂紋石材，如金碧輝煌、灰網等，用鋼絲棉晶面將會造成孔洞和裂紋不斷放大，并加速風化。

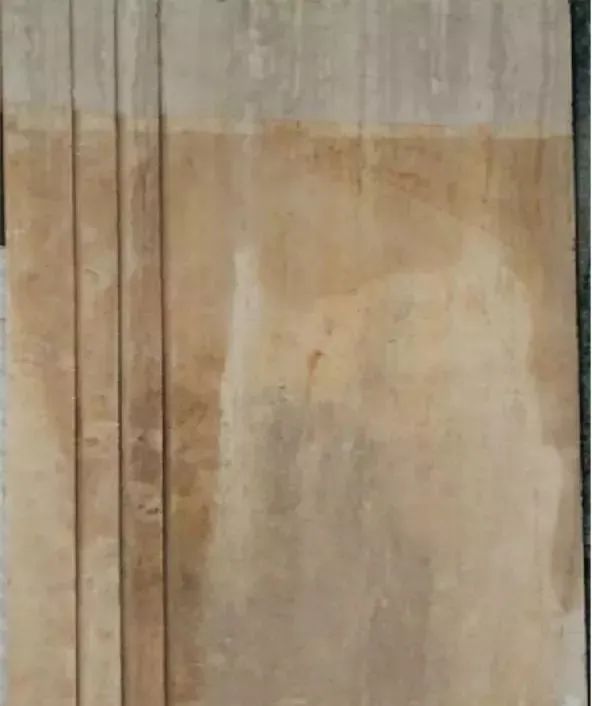

鋼絲棉晶面表面發黃照片

含有蠟質的晶面材料（絕大部分劑和部分膏）

傳統或低檔的晶面拋光材料，還無法擺脫用蠟質作為有機成膜成光的約束，劑做不亮加蠟、膏做不亮加蠟。那么蠟如何成為殺手的呢？

1、蠟質是有機材料，其晶面是“無縫無孔”（大點的也無法覆蓋）成膜的，這樣造成石材無法“呼吸”。石材底層水分無法蒸出，石材整體深色等其病變。更主要的是讓石材本質“呼吸”功能蕩然無存---鳳凰變烏雞，與低級瓷磚相當。

2、蠟質其耐磨性、耐候性、耐水性差，這樣的晶面維持時間不長久。

3、蠟質屬有機材料，具有一定的黃變性，晶面會隨著時間增長而發黃色和顏色深暗。

4、用于墻面晶面，粘灰塵，且容易出現流痕（這是蠟質的拒水性的結果）；

5、含蠟質晶面材料所做出的晶面光澤發黃，物體倒影彎曲變形等。

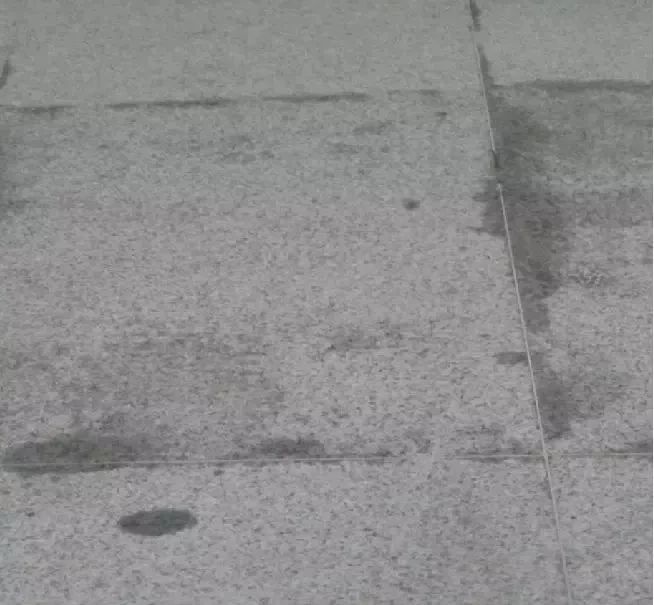

蠟質晶面材料帶來的顏色深暗

大理石拋光粉

大理石拋光粉曾經是石材護理的歷史功臣，歷史銘記它的功績，但到今天如果用它來沖鋒陷陣，時勢已經不合了---廉頗老矣，不能飯了。

1、大理石拋光粉不僅不能將硅酸鹽類的花崗石、瓷磚等拋出晶面效果，而且很多以碳酸鹽為主的石材也難于出理想光澤，如雅士白等。

2、擴大裂紋和毛孔：優先將毛孔中的毛糙突起腐蝕，將毛孔放大。

3、環境污染：排污量大，酸性物質進入下水道或江河，均會造成環境破壞。

4、帶來新的泛堿：大理石拋光粉中的酸與大理石反應生成弱酸強堿鹽，本身便是堿性。

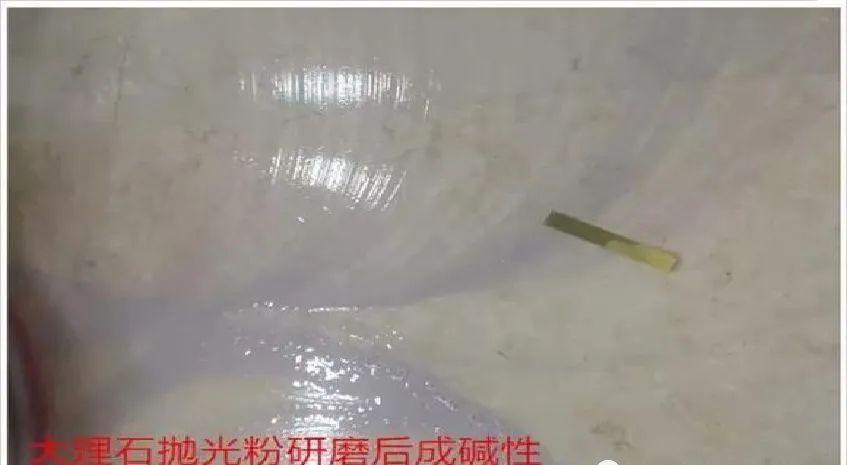

大理石拋光粉拋光后呈堿性圖

滲透填充新型殺手

石材滲透填充，特別是無機滲透與填充應該是石材養護中新的趨勢和發展方向。但是若選用的滲透填充材料不對，“戰友”就將成無情的“殺手”。若選擇粘稠性的鈉基或鉀基水玻璃用于石材滲透填充，可能出現遇水性溶解還原----表面滲水或底部蒸發水時，孔洞再現甚至帶來新的大量泛堿。

水玻璃用于水泥做固化時，是因為水泥中存在大量相對活性的“鈣離子”，可以生成不溶于水的硅酸鈣，而石材中無活性“鈣離子”，只能與空氣中的二氧化碳轉化成硅酸，盡管硅酸不溶于水但水玻璃中大量鈉或鉀離子，促成其易溶于水。

刮膠殺手?

石材表面刮膠，無論是AB的樹脂還是光固化樹脂，都是歷史的無奈與錯誤。樹脂膠是不透氣的，石材內或其底部永遠存在水分，水分蒸發容易頂起起樹脂膠；樹脂自然老化，也造成脫落或粉化。這種處理方式，是自欺欺人的，不僅對石材養護無助，從長期來講是一種破壞或謀殺。

二、幕后功臣

石材護理或養護中存在許多從外觀上看不出來的品質與功能提升的工作，這個工作比其表面美觀的更有價值。如果兼顧這一價值，那么就可以說，您已經從石材護理進入到了石材養護了。

石材養護是在保持石材天然天性前提下，進一步提升其外在美與內在功能的過程。是一個如少年之成長，汲取知識和營養，擁有智慧與體格的雙槳過程。

防護于無形

這是個看不見、摸不著的幕后功臣。1、用于石材底部，可以防護石材底部堿性物質上移（如泛堿），防止內部生銹，防止人造石底部堿化粉化；2、用于表面，可以防止污漬滲入，可以防止酸雨停留時間過長而腐蝕表面造成風化、發白、粉化。如此不僅保持石材外在美，更大大延長了壽命。這個防護劑盡量是滲透性的而不是覆蓋型的，最好是含氟的耐候性強，且防油效果良好的。

滲透填充提升功能于無形

我們知道石材是大量存在毛孔的，同時我們還知道毛孔越小石材越致密，“基架”就越結實。我們找到一種滲透性極佳的堅硬的無機物----魔硅。通過滲透至石材內部，完成以下工作：

1、 致密了石材且保持石材呼吸本性；

2、 與石材中的堿性物質反應抵制石材泛堿；

3、滲透物本身具有非常良好的出光性和透光性；

4、 提升光澤的透徹性與光澤厚重感；

5、 還具有一定的耐酸性和抗風化能力；

6、對紫外線的反射率達80%減緩石材老化；

7、更能提升晶面拋光效率，降低人工成本；

8、 晶面拋光后具有良好的防污防油性。

無機修補功在未來

傳統修補用大理膠或樹脂（AB樹脂或 UV樹脂），均存在以下問題:

1、有機與無機的相容性問題；

2、 有機物老化與不耐候問題；

3、 對石材毛孔的全堵塞問題；

4、石材中的水分將其頂起問題；

5、 難于修補徹底問題；

6、難于打干凈等問題。

“無機高分子粘結劑”，具有良好的無機物的高滲透性、高粘結性及耐候性；與無機石材具有非常好的相容性。

采取一邊打磨一邊噴涂方式，將用103度A/B 或魔硅與打磨出來的石粉濕潤壓入舊的毛孔、裂紋或新出現的毛孔、裂紋中，能將石材表面修復得如玻璃之平滑的手感和質感。這種修復若表面用無蠟質的晶面膏拋光，其持久性穩定性可與石材同壽。

晶面無形功能

好的晶面材料應是無機表面成膜材料，是默默無聞的幕后功臣，具有以下隱形功能：

1、不含蠟，保持石材呼吸的本質；

2 、修復表面劃痕；

3、增加石材表面光澤，充分展示石材獨具特色內在美與質感；

4、增加表面硬度與耐磨性質；

5、增加表面抗風化能力、耐水性好、延長石材的使用壽命；

6、不帶來石材病變，更防止石材病變；

7、于施工者健康，于居住者環保，于環境友好；

8、 操作容易掌握，使用成本不高；

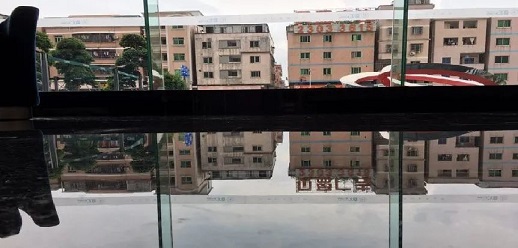

9、物體倒影真實清晰；

10、防滑性好，使用安全。
