申請號 201310314808.2 申請日 2013.07.25 E04F 11/02 (2006.01)申請人 蘇州金螳螂建筑裝飾股份有限公司
發明人 陳彥東 粱虓 冀瑞廣 胡本國 蘇宏清 石琳惠 韓玲玲 陳駿 禹用海 季林 王郭彬 王姍 劉成勇 孫瑋 趙彤
三維扭曲異形旋轉樓梯節點石材拼接結構
技術領域
本發明涉及一種三維扭曲異形旋轉樓梯節點石材拼接結構。
背景技術
國內常規樓梯施工已有可參照的模式,但對一些特殊的異形樓梯施工存在的復雜 的工藝質量問題,目前還沒有可借鑒的范例,現通過對三維扭曲的異形石材旋轉樓梯加工 及安裝技術研究、實施,為同類型的異形石材樓梯加工、安裝施工提供了一種新的可參照借鑒的方式。
特殊的異形石材旋轉樓梯加工安裝存在以下質量、安全難點 :
1、難以在保證完成面尺寸的前提下,將兩面石材與一面石材的接觸面開槽 ;一面 石材的斜切角留有小尺度直邊后,直邊嵌入兩面石材槽內,密拼粘接,保證看面無崩邊外 露。
2、難以在條件允許的前提下考慮減少石材拼縫,盡可能整體加工,克服拼接縫明 顯的弊病。
發明內容
本發明的目的是 :提供一種三維扭曲異形旋轉樓梯節點石材拼接結構,它克服了 斜邊崩邊現象,拼接方式簡潔明快,石材紋理順暢自然,提高了整體質量,提升了品質。
本發明的技術方案是 :
一種三維扭曲異形旋轉樓梯節點石材拼接結構,它包括立 板石材、石材連接條、底板石材,所述立板石材與石材連接條粘合連接,立板石材靠近石材 連接條的棱邊開有槽一,槽一的截面為方形,石材連接條靠近立板石材的棱邊開有槽二,槽二的截面為 L 形,立板石材與石材連接條連接處的外表面具有由槽一和槽二組合構成的工藝槽,工藝槽的截面呈“凸”字形 ;
石材連接條靠近底板石材的一側設置有凸出條,底板石材 搭接在石材連接條的凸出條上。
所述石材連接條與底板石材的接觸部位通過膠粘固定。
本發明的優點是 :
本發明的三維扭曲異形旋轉樓梯節點石材拼接結構,它克服了 斜邊崩邊現象,拼接方式簡潔明快,石材紋理順暢自然,提高了整體質量,提升了品質。
附圖說明
下面結合附圖和實施例對本發明作進一步的描述 :

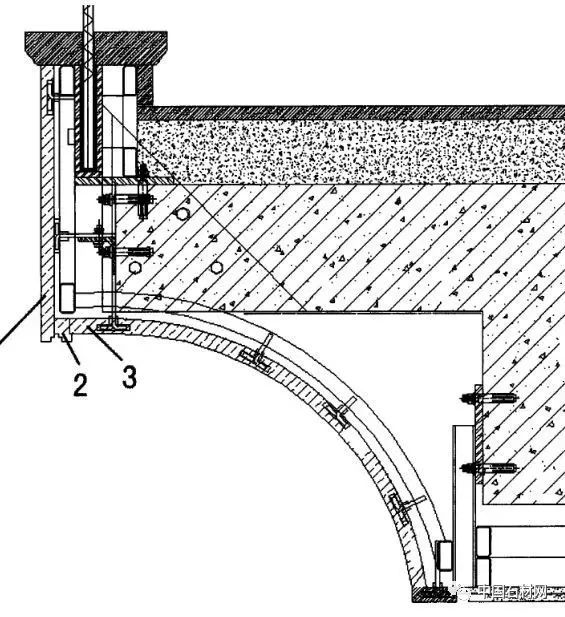

圖 1 是本發明實施例的實施情況下的結構示意圖 ;
圖 1

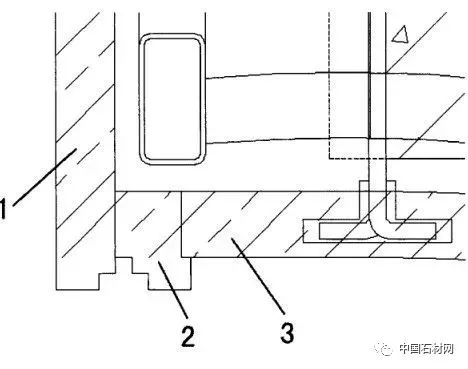

圖 2 是本發明實施例的主要部位的剖面示意圖 ;
圖 2
其中 :1 立板石材 ;2 石材連接條 ;3 底板石材。
具體實施方式
實施例 :如圖 1 到圖 2 所示,一種三維扭曲異形旋轉樓梯節點石材拼接結構,它包括立板石材
1、石材連接條
2、底板石材
3,立板石材
1 與石材連接條 2 粘合連接,立板石材 1 靠近石材連接條 2 的棱邊開有槽一,槽一的截面為方形,石材連接條 2 靠近立板石材 1 的棱 邊開有槽二,槽二的截面為 L 形,立板石材 1 與石材連接條 2 連接處的外表面具有由槽一和槽二組合構成的工藝槽,工藝槽的截面呈“凸”字形 ;
石材連接條 2 靠近底板石材 3 的一側 設置有凸出條,底板石材 3 搭接在石材連接條 2 的凸出條上,石材連接條 2 與底板石材 3 的 接觸部位通過膠粘固定。
本實施例的實施包括以下要點 :
1、立板石材 1,在石材邊緣留 L 槽,避免陽角石材碰邊,減少崩邊幾率。
2、石材連接條 2,將現有技術中的陽角收口轉為陰角收口,避免陽角直碰收口方 式,使石材相互作用點位于工藝槽內,減少石材崩邊概率。
3、石材連接條2與底板石材3隱蔽接口位置,通過工藝邊處理石材相接,使兩塊石 材不存在直接拼縫,而造成石材崩邊。
應當指出,對于經充分說明的本發明來說,還可具有多種變換及改型的實施方案, 并不局限于上述具體實施例。上述實施例僅僅作為本發明的說明,而不是對本發明的限制。總之,本發明的保護范圍應包括那些對于本領域普通技術人員來說顯而易見的變換或替代 以及改型。
