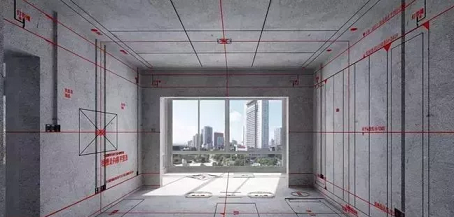

一、放樣的定義

1、放樣是誰的事情？（以施工隊為主，石材加工廠家配合）

放樣就是結合設計圖紙與現場的實際尺寸整理下料圖紙或清單，放樣工作最初是施工隊的工作，施工隊伍的能力有高低，出圖質量有不同，出圖方式也不同，對石材加工廠家來說，是有比較大的影響的；

放樣的具體工作還是以施工隊伍為主，石材加工廠家的技術人員在放樣過程中協助施工隊，對放樣方法與測量手段共同協商解決，在測繪的基礎上整理加工圖紙，在正式加工前還需要與施工隊伍在現場進行復核，確保無誤。

2、放樣的重要性

石材加工廠家參與放樣與出圖是很有必要的。放樣的目的就是為了出加工圖，石材廠家參與放樣，可以保證加工圖的準確性，了解放樣過程，整理相關聯的圖紙，對指導加工是很重要的。

3、 放樣人員必須具備的條件：

1) 對石材加工工藝有相當程度的了解。

2) 對機械制圖，特別是建筑設計圖紙比較熟悉。

3) 對建筑施工有一定的了解。

4) 對石材的安裝具較豐富的實踐經驗。

5) 對石材裝修設計有一定程度的了解或設計能力，能夠提出某些有創意的合理的建議（修改意見）當然是有助于生產加工及工地施工。

二、放樣前的準備工作

1、 首先設計圖紙基本定稿；裝飾設計圖紙是綜合性、全面的設計圖；包括了全部裝飾材料及施工方案，材料的品種、款式、相互之間的配合關系都與石材息息相關，我們要先檢查與石材相關的圖紙是否完整再開始放樣；

2、 土建工作（包括內部隔墻）已經完成；內裝修過程中經常會有土建的修改與增補工作，必須提前完工后再放樣；

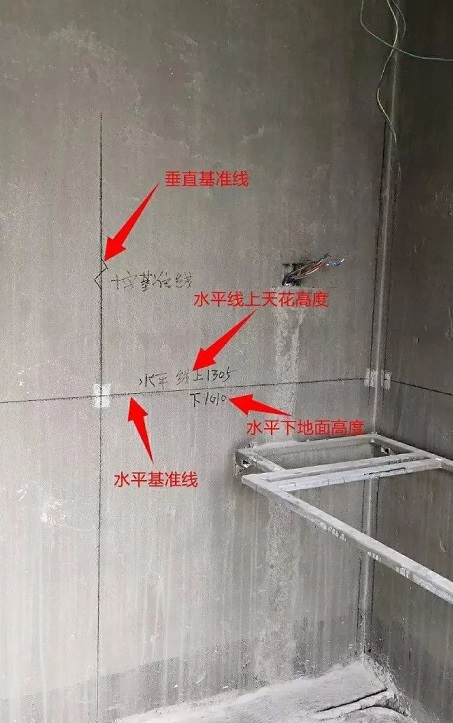

3、 平水與標高已經確定；平水是工地上測量的基準，必須先完成，尤其是樓梯要測層高，數據要求盡量準確，需要以兩層樓的平水線來計算。設計標高與土建尺寸會有明顯差距，標高是否合適，需要在現場核實。

4、 門窗框位置確定；門窗土建一般都不標準，在裝修設計過程中大多會修改尺寸與位置，必須先確定門窗的型號規格及位置后，再進行石材的放樣。

5、 衛生間做好防水，確定完成面；

6、 石材安裝方案要明確；墻面石材的干掛方式與濕貼決定了完成面尺寸，也決定了地面的完成面邊界線；根據土建基礎與施工大樣就可以放出石材安裝后的完成面。

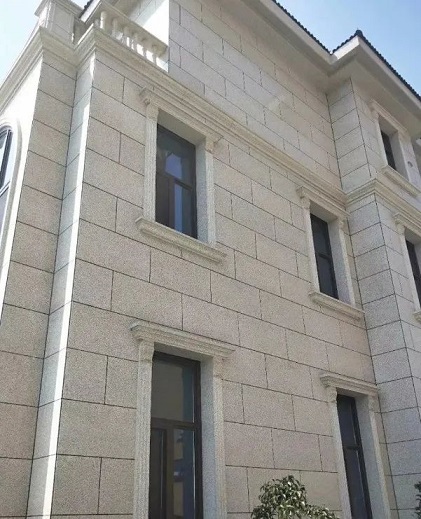

三、外墻的放樣

外墻石材基本上都要求采用干掛安裝，或者采用背栓式安裝；常規石材干掛采用碼片式干掛，碼片主要用在石材上下端面及左右側邊，這種安裝方式主要適用于垂直地面的墻面，且規格不能太大；對于傾斜的墻面或規格較大及重量偏重的外墻，常采用背栓式安裝方式。

放樣前先要熟悉設計圖紙，看平面圖、立面圖、剖面節點圖，了解需要加工石材的部位與石材安裝方式；原則上我們?nèi)シ艠訒r(shí)，鋼架已經完成，根據鋼架來測量石材的尺寸就比較準確了，因?yàn)殇摷鼙韧两ㄒ_，鋼架就是相對準確的測量標準；

當然我們也不能盲目相信鋼架，必須結合安裝大樣圖對鋼架進行校核。放樣尺寸包括平面尺寸與高度尺寸。

我們在測量平面尺寸時，統一以鋼架外側為基礎，根據平面圖按照不同立面區分成多個相對獨立的區域，按照平面圖逆時針方向?qū)^(qū)域進行順序編號，測量時為了保證測量精度，可以統一在水平線高度進行測量。

有窗戶的地方要對窗戶的位置進行準確的定位，窗框如果沒有安裝，我們就無法測量準確，窗線及側板的尺寸必須結合窗框節點大樣，還要多點測量檢驗窗框安裝的平面度，目的是確定側板的準確下料尺寸。

高度測量的依據與標準是水平線，圖紙上的標高供參考，高度也要進行區域劃分，可以根據外裝圖紙的分割風格結合層高來進行合理劃分，門窗的定位尺寸也很重要！

鋼架尺寸測量完成后，我們根據安裝節點圖把石材完成面的尺寸圖紙繪制出來，石材的分割排版首先要參考客戶設計規格尺寸，結合門窗的位置，對板塊規格進行適當調整，既要考慮到石材的出材率，也要保證設計的整體效果。

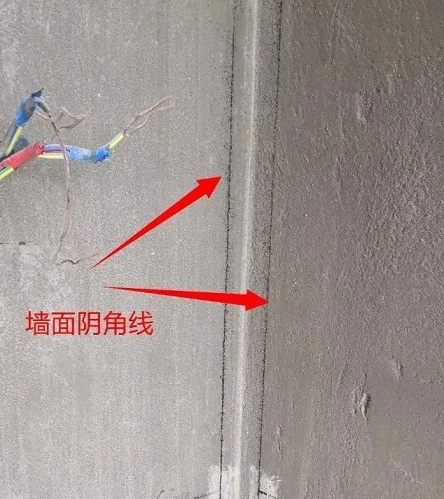

陰陽角的處理，根據設計節點方案來判斷石材下料是否需要加余量？因?yàn)闇y量、加工與安裝都會有誤差存在，對于左右兩側都是陽角的要求尺寸盡量準確！陽角處理方案推薦用板壓板或者留雞嘴撇底，陰角處推薦用板壓板且被壓單邊加適當?shù)挠嗔俊?

外墻施工一般都要求留縫，具體數據根據設計要求而定，在排版分割時一定要考慮留縫后確定石材下料尺寸。

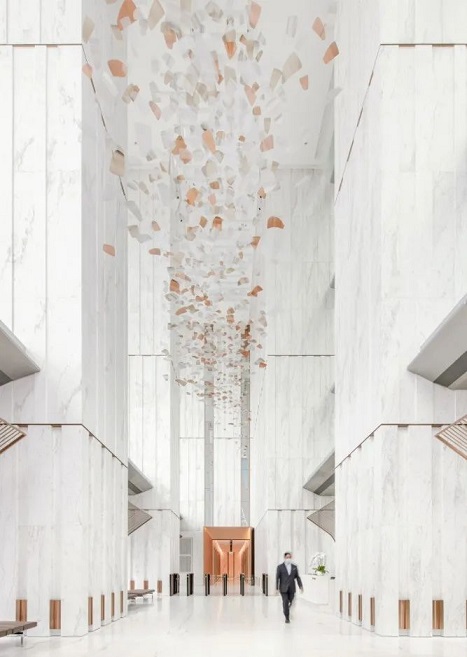

四、大堂地面與墻面放樣

大堂是一個內裝項目最關鍵的部位，必須確保裝飾效果，選料要用最好的，放樣與排版效果也要做到最佳。

大堂地面與墻面要結合起來放樣，一般先放墻面，再放地面；施工也是先裝墻面再裝地面，主要是方便做裝修面的保護；大堂墻面安裝方式有兩種，濕掛與干掛；小工程用濕掛較多，現在干掛的比例在增加。

濕掛節省空間，也節約施工成本；干掛比較占空間，成本偏高，但是裝飾效果宜保證。

干掛的墻面放線方法同外墻放樣基本一致，可以直接通過測量鋼架尺寸來確定石材完成面尺寸；當然最穩妥的方法是先把墻面的完成面線在地面用墨斗線放出來，再進行測量。

根據平面尺寸把每個立面的圖紙分開繪制出來，高度按照平水線及天花的位置來確定，門窗的位置要確定準確；消防栓的位置也要定位準確。

如果大堂是比較規則的形狀，墻面完成面尺寸出來后地面的尺寸也可以出來了；對于比較大的或者形狀不規則、走道較多的大堂地面放線，還是要用坐標法。

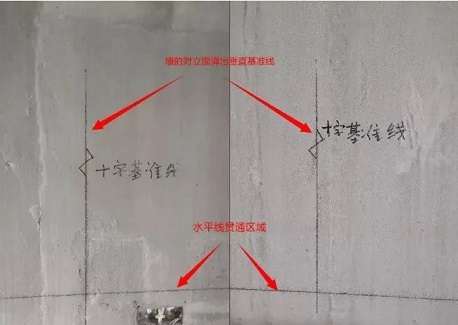

根據平面圖選擇合適的中心點做坐標系的原點，盡量選擇對稱軸做基準線，基準線越少越好，但是在復雜的地形下，為了定位準確，可以選擇適當?shù)呐c主基準線平行或垂直的線來做輔助基準線。

基準線的重要性，放樣時的基準線的作用就是方便測量尺寸；排版與施工基準相對更重要，地面排版一般都會在合適的角落加適當?shù)挠嗔浚瑸榱吮ＷC裝飾效果，施工的基準就是安裝時的起點，盡可能與排版基準保持一致，放樣人員在放樣及排版過程中要與施工人員溝通，在施工起點與加余量的具體位置上要保持統一。

地面排版時要合理確定主要規格的尺寸，首先要尊重設計師意見，其次是考慮到石材的出材率；墻面高度方向的分件以設計師意見為主，結合現場標高進行適當調整；長度方向的分件根據每個立面總體尺寸進行合理分割，結合考慮門窗的位置，分割原則是盡可能讓板塊的規格大小基本一致，不要有太窄的小塊存在。

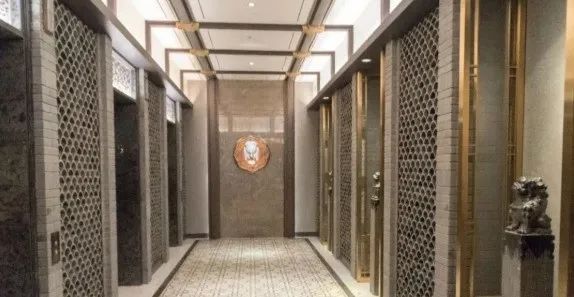

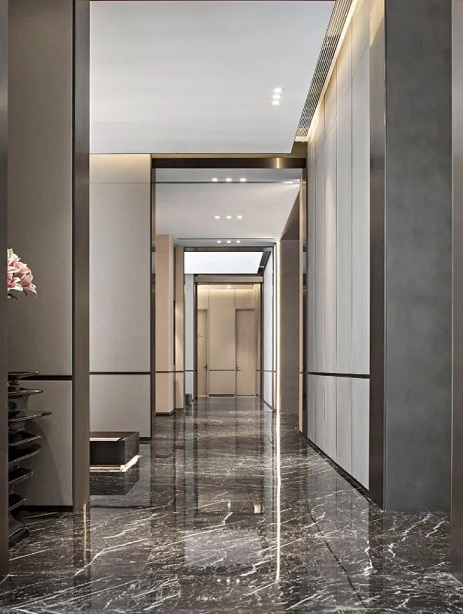

五、電梯間放樣

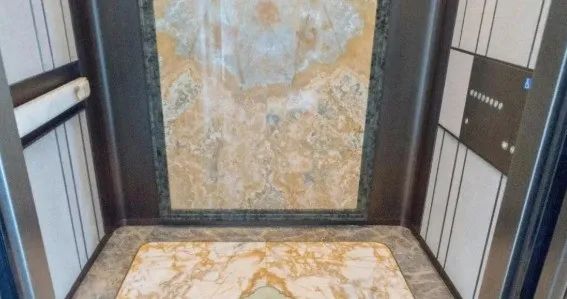

電梯間屬于酒店的公共區域，是人流比較集中的地方，對石材及裝飾效果要求比較高。電梯間的形狀一般都是比較規則的長方形，面積不大，對石材的加工與施工要求也較高，要求墻面地面搭配自然、融為一體。

墻面與地面的放樣當然要同時進行，電梯間的裝飾石材主要有地面規格板及波打、地面拼花、踢腳線、墻面規格板、腰線、天花線、電梯門套線等。

放樣時同大堂放樣方法類似，先要將石材墻面的完成面線放出來，電梯口的側板與線條的完成面也要放出來，做到準確定位，從設計的角度來說，是可以讓加工與施工簡化的，門套的功能就是做收口用的。

電梯門套如果可以設計為相對獨立的造型，放樣就簡單了，所以我們要認真消化設計圖紙，在不改變設計效果的前提下可適當調整收口方案，讓放樣更容易操作。

澳門永利酒店的電梯間是個特例，在設計方案中將電梯門套線與踢腳線設計為同一造型，且要通過45度角拼接，整個墻面連成一個整體，要求尺寸準確，增加了放樣、加工與安裝的難度。

在放樣過程中我們要注意節點大樣，比如門套線與墻面及側板的碰口、還有踢腳線與墻面板的碰口、天花線大樣，需要綜合考慮方便加工與安裝，選擇最合理的節點圖。

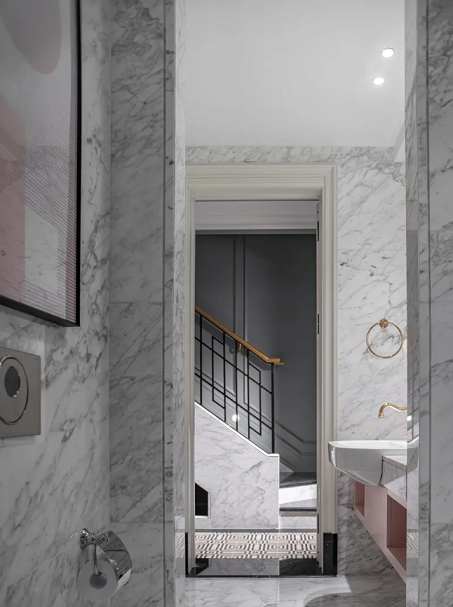

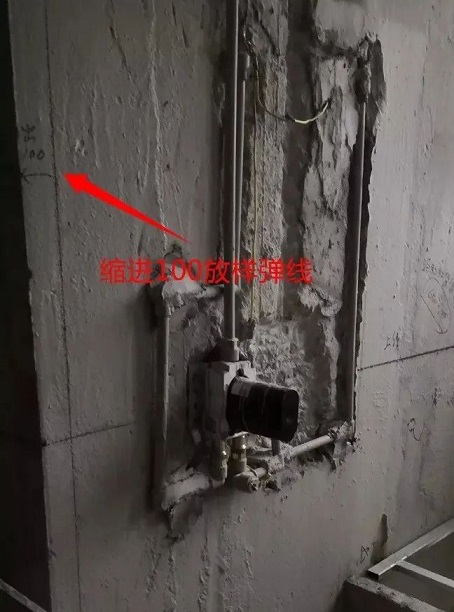

六、衛生間放樣

衛生間是石材用量較大的地方，一般酒店的標準間主要在衛生間做石材，我們對衛生間的潔具及配套設施的功能必須了解，才能更好地完成放樣工作。

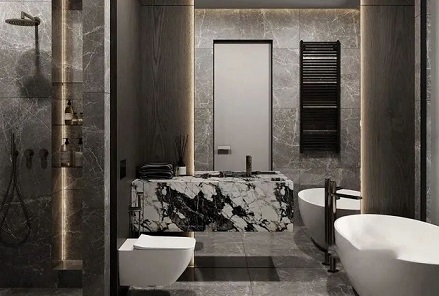

比較大的酒店的高檔衛生間分為3個小的區域，包括浴室（BATHROOM）座廁(WC)和淋浴房(SHOWROOM),主要是根據功能來分的，浴室配有浴缸和洗手臺，座廁就包括座便器與婦潔器，淋浴房是單獨的淋浴用的房間。

座廁與淋浴房的墻地面一般都會做石材，浴室除了洗手臺面和浴缸臺面及立板做石材外，地面大都是石材，墻面不會全部做石材，常規做法是腰線以下做石材，墻面石材就是腰線、墻裙和腳線。

當然這只是常規做法，我們必須根據設計圖紙來處理，先要找出全部做石材的具體部位，然后分區域進行放線測量。

座廁和淋浴房相對獨立，面積也小，墻地面可以統一放線測量；浴室相對復雜的多，需將浴缸臺面與洗手臺結合起來一起放線。

衛生間的放樣過程中，必須知道相關潔具的資料，浴缸及洗手臺的配套石材都要根據對應潔具尺寸來加工；浴缸要知道臺面與浴缸配合關系及浴缸規格，洗手臺是臺上盆還是臺下盆，開孔尺寸及位置都是很關鍵的，包括水龍頭的水管大小及開孔尺寸，資料要完整。

門檻石是收口用的，只有門框都裝好后才能確定準確，如果做石材門套，就可以結合設計尺寸來確定下料尺寸。

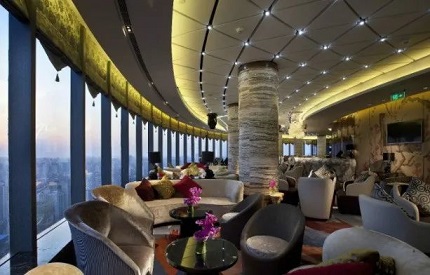

七、圓柱放樣

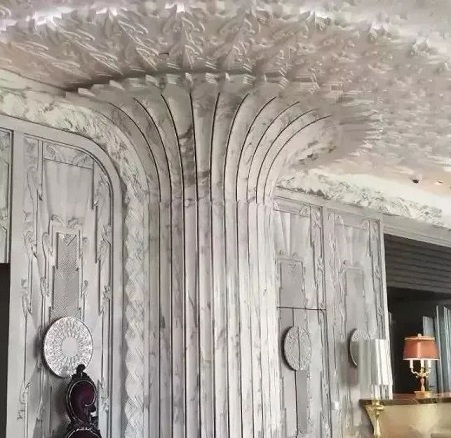

圓柱是相對獨立的裝飾石材產品，大部分圓柱都是獨立柱，由柱頭、柱身及柱座組成；部分大堂圓柱中間連著跑馬廊。

圓柱的土建有圓形的也有方形的，放樣前先要查土建圖紙與裝飾設計圖紙，找到圓柱的土建尺寸與裝飾完成面尺寸，看節點圖了解施工方法。

方形土建的平面尺寸可以直接用卷尺測量，考慮到土建誤差是必然存在的，根據土建柱的高度可以適當多選幾個點進行測量。

目測判斷誤差大小，有必要的話，最好將石材裝飾完成面在地面放出來，或者在柱頂固定一個木模（完成面的），用吊錘檢查完成面到土建的距離（也就是檢查柱子的垂直度），結合施工節點圖，判斷施工空間是否足夠？

圓形土建可以用皮尺來測量土建圓柱周長，再計算出直徑，最后還是用完成面來檢測。

圓柱的高度是另一個關鍵參數，直接測量土建是不準確的，需要根據標高及現場的平水線來測算。柱座的下底面標高一般都有平水線可以參照測算，柱頭上端面的標高要查天花的圖紙，在土建墻面找到可參照的點進行測算。

根據柱頭與天花及柱座與地面接口大樣判斷是否要在高度上增加余量。跑馬廊與柱子連在一起時，要結合跑馬廊的剖面考慮柱身弧板與跑馬廊的合理碰接，方便加工與施工；柱身的高度分件可以將柱身分為三段來考慮。

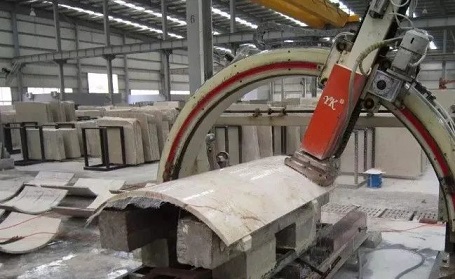

圓周方向的分件要根據直徑大小結合弧板加工特點進行合理分件，土建為正方形的弧板圓周分件建議四拼。

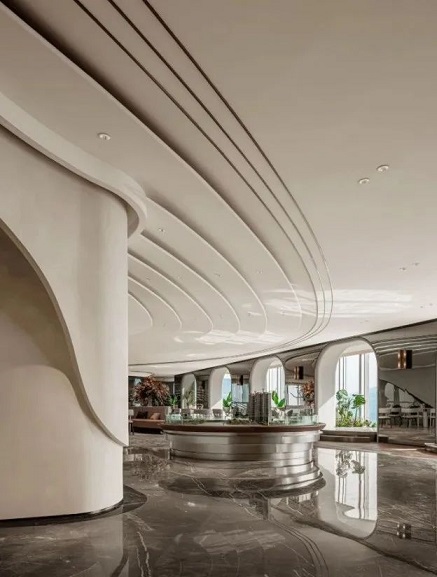

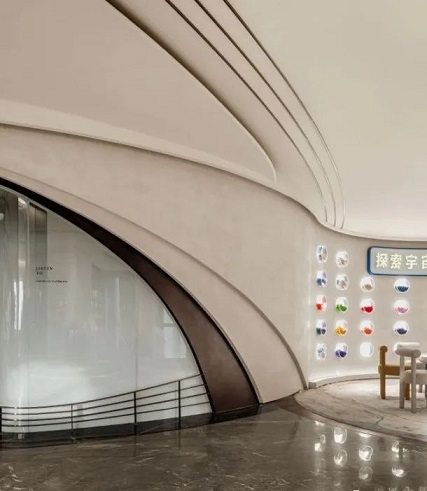

八、弧形墻放樣

弧型墻分為內弧見光和外弧見光兩種情況：當光面為內弧時，如是一個半徑的情況，我們可以用弦長和拱高來計算半徑，如是多半徑的情況，我們必須用坐標系來確定不同半徑的接點和各段的半徑。

當光面為外弧時，我們必須用坐標系來定點，取點時必須多找?guī)c(diǎn)，測量時必須與我們定的軸線垂直，再用三點畫弧，最后來取最佳的半徑。

弧形墻盡量考慮用一個半徑的圓弧去加工，或用盡可能少的圓弧段連接而成，在放樣后即刻對弧線進行處理，要求在現場按照設計數據把弧面的完成線放出來檢驗，確保準確無誤。

異型弧板的放樣難度較大！首先要理解異型弧板的概念，在后面的典型案例中會講到實例。

普通弧板的上下端面為兩個平行且相等的扇形，側面兩側的側邊為相互平行的線段；錐形弧板上下端面為兩個平行但不相等的同心扇形，側邊為兩條可以延長相交的線段；異型弧板的區別在于兩條側邊是不在一個平面的異面線段。

異型弧板的放樣要先找出弧形墻的設計規律，將弧形墻面進行區域劃分，分段放樣，一般都是取幾個恰當?shù)臉?biāo)高放出土建或鋼架的輪廓線，也可以直接放出石材的完成面線；同時也注意，每個標高的完成面的相互位置關系，要求在電腦上能準確描述出弧形墻的造型。

對于這種特殊產品，放樣與加工及施工的配合要求更加緊密，基準很重要，必須嚴格保證一致

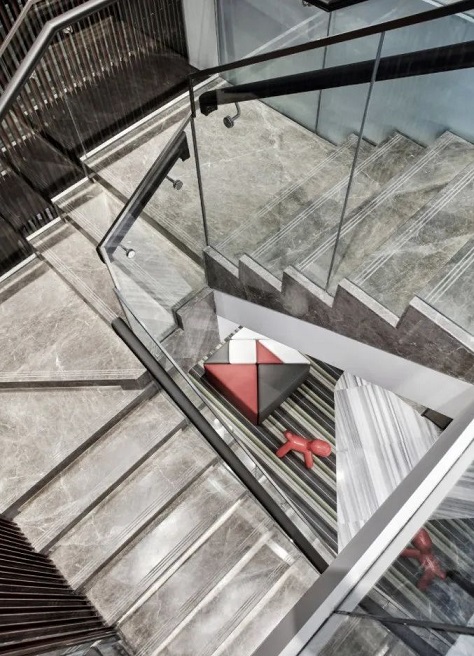

九、旋梯放樣

旋梯放樣需要測繪的數據主要是樓梯的平面尺寸及各部分的標高；根據放樣數據要能夠繪制出樓梯的土建及完成面的平面圖，還要能繪制出每個立面圖（包括樓梯攔河的內側與外側）。

首先認真消化圖紙，包括樓梯土建圖和裝飾設計圖，從土建圖計算出每級踏步的寬度（含內側與外側）與高度；通過裝飾設計圖紙了解樓梯踏步與攔河大樣。

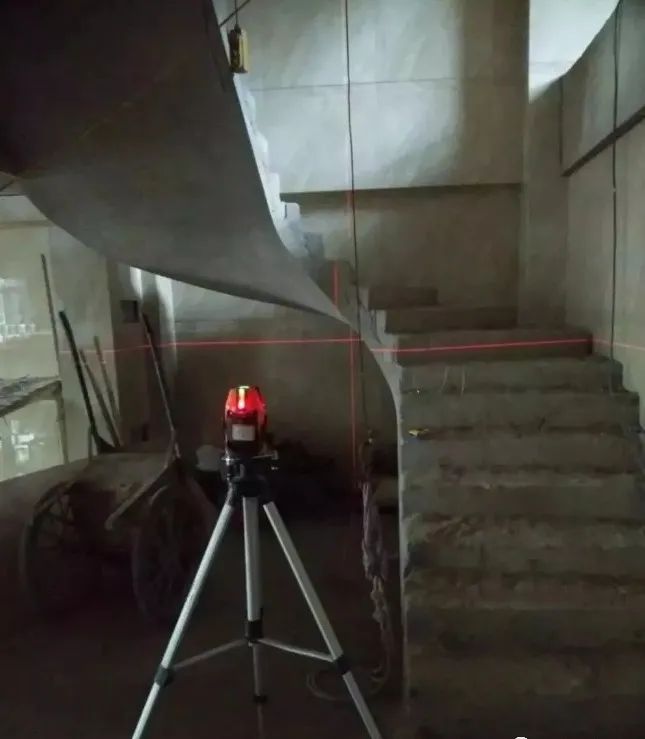

旋梯平面尺寸的測量方式，通過鉛錘吊線在地面，選擇盡可能多的點將樓梯土建的邊緣輪廓投影到地面上，再根據節點圖尺寸將攔河外側（及內側）石材的完成面線在地面放出來，考慮到土建誤差，在放完成面線的過程中，可以將弧線盡可能的圓滑過渡，能用盡可能少的圓弧來做完成面，確保裝飾效果。

在內外完成面線上確定各段旋轉位的起點與終點，以平臺作為分割，在定起點與終點時，要以踏步立板的完成面線與攔河內側的交點做分界點，正常情況只需考慮樓梯的最上面一級和最下面一級，如果土建步級不標準，需要在施工過程調節時，需要與施工人員協商確定合理的起點與終點。

標高的確定，根據平水線測量層高，如果層與層之間有平臺，需要確定平臺的標高。（根據標高來均分每級踏步高度，得出的踏步高度需要符合土建踏步是否夠做。

最好能夠讓所有踏步高度一致，如果不行，至少保證每一踏步高度一致） 根據測量的數據繪制出樓梯裝飾完成面的圖紙，平面圖包括攔河與踏步完成面，最好能將土建基礎線也在同一張圖上繪制出來；立面圖也要完整地繪制出來，還有節點大樣圖；

如果樓梯還需要加工扶手或者花瓶柱及收口柱時，也要一并繪制出來。

樓梯攔河分件方案的合理確定，平面圖與立面圖結合起來分件，一般規則是按照步級來分件，按照兩步一件或者三步一件；按照我們公司的常規做法，攔河要向前跑一步，目的是保證平臺處攔河高度與爬坡處攔河高度保持一致，爬坡處攔河高度為內側蓋板在側板與立板交接處的垂直高度。

樓梯收口的處理，樓梯收口處理是重點也是難點，尤其是內側攔河與平臺接口處，由于高度變化比較大，轉彎比較急，加工難度也大，我們在放樣時就要慎重考慮，并將收口加工方案與施工人員進行認真的溝通，就算我們設計的再合理，如果施工時不按照我們的意圖來安裝，也會出現問題，所以我們要提前溝通，保證加工與施工的一致性。
