石材幕墻屋面不銹鋼角鋼接閃帶施工方法


摘要:石材幕墻屋面接閃帶傳統安裝方法采用鍍鋅圓鋼、不銹鋼管明敷或加接閃小針等防雷方式,安裝后易產生變形、幕墻漏水等問題,銹蝕會污染石材表面,影響建筑立面效果,清洗幕墻困難。


本文以工程為例,介紹了一種石材幕墻屋面不銹鋼角鋼接閃帶施工新方法,該方法施工方便,接閃帶成形美觀,做到與幕墻石材完美過渡融合一體,防腐、防水、防雷效果良好。


關鍵詞:石材幕墻屋面 防雷不銹鋼接閃帶引下線


建筑立面是城市的外包裝,是城市形象的體現。隨著城市建設的發展,大體量的公共建筑外立面,大量應用石材幕墻或玻璃混合結構。


由于傳統屋面防雷采用鍍鋅圓鋼、不銹鋼管明敷接閃帶或加接閃小針等防雷方式,出現安裝不牢固,容易產生變形、幕墻漏水等問題,安裝后容易產生銹蝕,縮短了使用壽命,還會污染石材表面,影響建筑立面效果。


同時物業公司對幕墻清洗時因明敷接閃帶高出屋面,在安裝和移動吊籃、吊板、安全繩時對作業有很大的障礙,接閃帶容易被人為受力變形損壞和存在安全隱患,直接影響接閃帶感觀質量,也影響建筑物總體立面視覺效果。


浙江諸安建設集團有限公司針對上述質量通病,結合杭州贊成中心工程實際情況,改進現有的施工方法,接閃帶采用通常布置、側面包邊結構和粘接固定新方法,經多次論證,得到幕墻施工單位、機電設計單位、德國GMP設計專家及相關單位認證同意實施。


該工程閃帶安裝完成后,能與幕墻石材完美過渡融合一體,成型美觀,防腐、防水、防雷效果良好,經防雷辦檢測一次驗收合格,觀感質量達到最佳狀態。


該施工方法為石材幕墻屋面防雷接閃帶施工提供了一種新方法,具有技術合理、質量穩定、安全可靠、工序簡潔、提高工效等優點,推廣應用具有較高的實用性和社會效益。


1工藝特點


1.1安裝牢固,防側擊雷效果較佳


接閃帶能直接安裝在建筑物的最邊緣,解決傳統明裝接閃帶無法靠外墻邊緣安裝的技術難題,達到建筑物防側擊雷的效果。

1.2焊接工藝性能好,焊接質量缺陷少不銹鋼角鋼對接采用機械坡口對接施焊,氫弧焊焊接與母材熔合良:好,施工過程中焊接不會產生飛濺而影響石材表面質t。


解決了鍍鋅圓鋼焊接時高溫對材料鍍鋅層的破壞,焊縫無法防腐到位,后續存在銹斑、污染石材的質量通病。


1.3細部接口處理細膩、接閃帶成形美觀實用


不銹鋼接閃帶采用通長半暗敷形式,轉角處均用45°角鑲接處理,建筑物變形縫采用轉角包邊加固過渡,跨接采用下沉式半圓型結構,預制伸縮節焊接過渡,與建筑避雷引下線聯接處,用螺栓緊固。


不同材質的接頭間采用搪錫過渡處理,細部接口處理連接可靠安全,實現接閃帶成形美觀


1.4施工工序簡便快捷,提高工效


在幕墻石材側板安裝完成,即可一次性完成接閃帶的安裝,減少與幕墻單位工序交叉作業時間。采用粘接工藝,不需安裝支架,降低了傳統明裝接閃帶用支架固定,提高施工進度和效率。


1.5防水及感觀效果好、使用壽命長


工藝上充分考慮結構防水措施,設計石材厚度為30mm,角鋼邊緣突出石材約5mm形成小檐口防水,側縫打耐候結構膠處理,接縫防水效果良好。


接閃帶明露厚度只有4mm,對建筑物立面感觀效果影響最小,不銹鋼材質不會產生銹蝕問題,延長使用壽命。


1.6采用預制組裝,減少臨邊高空作業時間和安全風險


接閃帶在屋面預拼裝完成,直線段只需留少量的現場接頭組接,不用長時間借助吊籃進行懸空施工,減少臨邊高空危險作業時間,保障施工人員的安全作業,節約人工和降低機械費用。


2施工工藝流程及操作要點

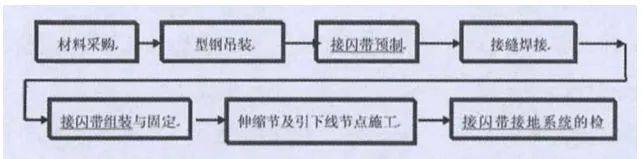

2.1施工工藝流程具體工藝流程見圖1。




2.2施工操作要點


2.2.1不銹鋼型鋼采購及質量要求


(1)304不銹鋼型鋼的彎曲度、邊寬、邊厚、頂角、理論重量等性能應符合國家驗收標準要求、不銹鋼化學成分應符合鉻的含量≥16%、鎳的含量≥8%、碳的含量≤0.08%的要求。


(2)材料外觀質量,型鋼應無壓扁,外壁光滑,不得有顯著的扭曲和變形,表面無銹斑。焊絲材質應與母材同質,包裝應完整。


核查材料的合格證產品質量證明文件,進場驗收合格方可使用,并應做好驗收記錄和驗收資料歸檔。


(3)型鋼應包裝完好無破損。.不銹鋼型鋼不得與碳鋼材料混放直接接觸,防止產生銹蝕。


2.2.2型鋼的吊裝


型鋼吊裝時應捆綁牢固專人指揮操作,應使用合成纖維吊裝帶,不得使用碳鋼材質鋼絲繩,防止產生電化學腐蝕反應。


2.2.3接閃帶預制

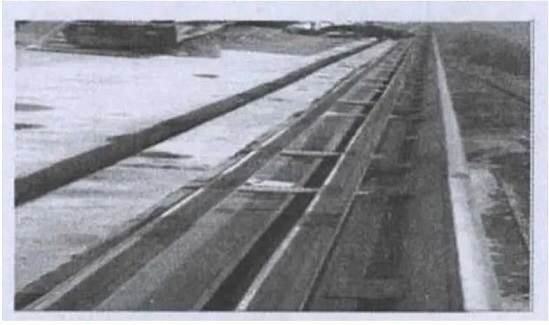

(1)不銹鋼接閃帶采用通長半暗敷形式(見圖2),平面為接閃體,用40x4不銹鋼角鋼材質半暗敷直接與側面石材包邊安裝,環氧樹脂膠粘接固定。




(2)型鋼加工前必須清除污垢和雜物。下料前應進行現場實測出圖,預制長度不宜超過18m,加工好的型鋼按加工圖編號。在安裝過程中要做到合理布置,給下道施工工序留有足夠的操作空間。


(3)型鋼的切割下料用切割機加工,螺栓搭接連接時應機械鉆孔,螺孔、螺栓規格應符合規范要求。


(4)型鋼加工操作時,應使用木錘或有膠皮套的錘子,不得使用鐵錘,以免落錘點產生銹斑。

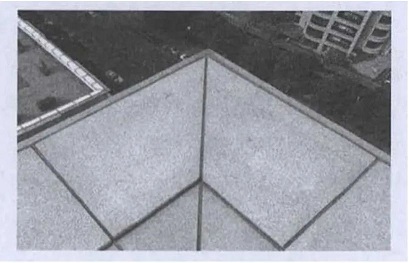

(5)接閃帶轉角或過建筑變形縫時應采用45°拼角成90°的接口,拼接后各邊應保持在同_平面內,平整不翹角(見圖3)。




(6)接閃帶安裝時,應從兩側轉角往中間變形縫方向安裝。直線段接閃帶預裝固定完成,才能進行變形縫伸縮節安裝。接閃帶拼裝時同步預制完成引出點焊接工作,接閃帶同步與避引下線聯接,焊口應作酸洗鈍化處理。


2.2.4接縫焊接


(1)在不銹鋼角鋼對接焊口附近進行焊前清理,除去表面的水分等雜質。用不銹鋼絲刷、拋光機打磨去其表面氧化膜,露出金屬光澤。用丙酮擦拭表面清除油脂,以保證焊接過程穩定性和焊縫質量。


(2)焊口型式。采用V型機械坡口,氬弧焊雙層焊接。型鋼對口連接時,應在自由狀態下,不應借外力強行對口,焊口不得出現錯邊現象,其平行度應符合要求,防止產生應力變形。


(3)焊縫的外形尺寸、質量應符合工藝文件要求,寬度應大于2倍厚度,焊縫表面飽滿,平面焊縫高度不得低于母材表面,焊縫及熱影響區表面應無裂紋,未熔合、未焊透、弧坑和氣孔等缺陷,焊縫周邊的飛濺物等及時清理干凈。


(4)為滿足設計和施工規范的要求,在不銹鋼角鋼對接處側面采用30x4不銹鋼扁鋼搭接,搭接長度兩側各為扁鋼寬度2倍,四面施焊。


2.2.5接閃帶組裝與固定


(1)接閃帶采用與幕墻同材質的粘接固定,安裝前用水順石材側板方向擦洗干凈,除去灰塵及污物,待水跡干后再拼裝接閃帶,完成后用壓縮空氣吹凈型材和石材側板表面的浮塵和雜質。


(2)接閃帶與石材固定方式,先在石材兩側涂滿環氧樹脂膠,型鋼壓緊快速細調平直度,專用卡具固定,樹脂膠定形固化,達到強度后才能拆除。


(3)接閃帶與幕墻側面石材粘接工藝,在遇伸縮縫時,需在二側預留2 ̄3m接口縫暫不打膠,待伸縮節焊接安裝完成,再進行打膠固定工作。


(4)接閃帶與石材幕墻平面的密封膠縫,角鋼邊緣突出外墻石材小檐口需打角膠防水處理,為保證密封膠縫質量,由幕墻單位統一施工。


2.2.6伸縮節及引下線節點施工

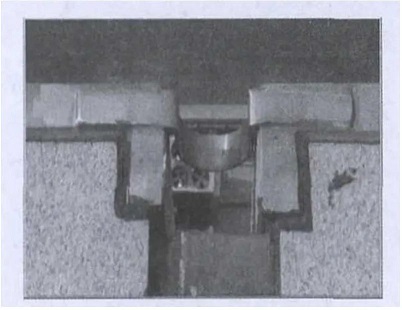

(1)接閃帶在過建筑物變形縫處時,采用轉角包邊加固,跨接采用下沉半圓形結構,預制伸縮節后現場焊接過渡,其結構形式見圖4。

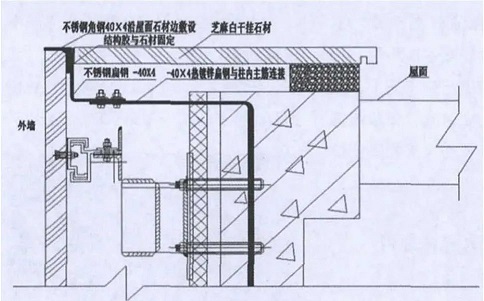

(2)避雷引下線與接閃帶連接結構形式(見圖5),防雷引下線用40x4鍍鋅扁鋼與圓鋼焊接過渡,接閃帶焊接40x4不銹鋼扁鋼用作為引出點,連接處不同金屬間,采取鍍鋅扁鋼搪錫防電化學腐蝕,用不銹鋼螺栓固定保證連接緊密。




(3)扁鋼與扁鋼搭接不應小于扁鋼寬度的2倍,且應至少三面施焊;圓鋼與扁鋼搭接不應小于圓鋼直徑的6倍,且應雙面施焊;焊縫應飽滿無質量缺陷,螺栓固定防松零件應齊全,應符合規范驗收要求。


(4)防雷引下線焊接處刷二底二面環氧富鋅漆防腐,漆層完整、色澤光亮、厚薄均勻、無流淌等缺陷。


2.2.7接閃帶、接地系統的檢測


(1)接閃帶安裝前,應先完成接地裝置和引下線的施工。接地裝置施工完成,接地電阻應測試合格并通過驗收。


(2)接閃帶安裝后應及時與引下線連接完成。防雷接地系統測試前,整個防雷接地系統應連成回路,才能進行系統測試。


(3)用接地電阻測試儀進行測試,接地電阻應符合設計要求并做好接地電阻測試記錄,經隱檢工程驗收合格后進行平面石材封板和接縫打膠施工。


3結語


本施工方法解決了傳統屋面防雷采用鍍鋅圓鋼、不銹鋼管明裝接閃帶和接閃小針?lè)览追椒ǔ霈F(xiàn)的安裝不牢固、銹蝕,污染石材表面,清洗幕墻困難等技術難題。


接閃帶采用通常布置、側面包邊結構和粘接固定新技術,不產生變形,不需安裝固定支架,能與幕墻石材完美過渡融合體,防腐、防水、防雷效果良好,側面外露厚度只有4mm,對建筑物立面感觀效果影響最小,觀感質量能達到最佳狀態。


通過在杭州贊成中心工程的實踐應用,經杭州市防雷辦檢測驗收_次合格,工程榮獲2017年度“中國安裝;L程優質獎(中國安裝之星)”和浙江省“錢江杯”優質工程獎。
