一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

石材吸水率

- 檢 測 方 法 -

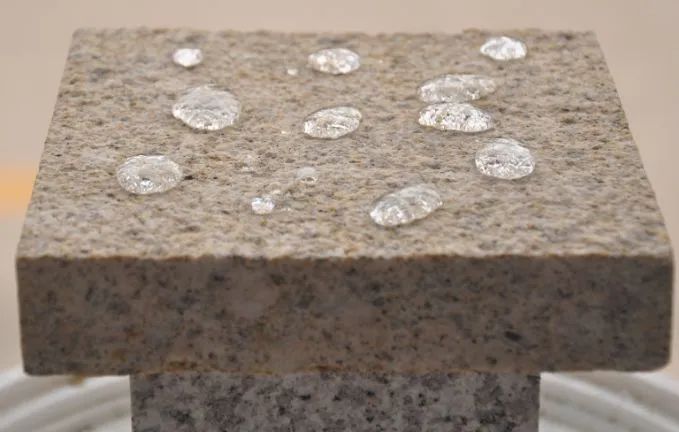

01 什么是石材吸水率？

吸水率是指石材在標準大氣壓力下吸水的能力。以石材所吸收的水份來量測，并以百分數表示之。石材的吸水率是由其中空隙的數量和大小、顆粒相互排列的方式。石材是否容易潮濕、和從空隙中排除空氣的情況等因素而定。

吸水率愈小石材愈緊密堅硬，例如堅硬的火成巖其吸水率往往不超過1﹪，一些密實的沉積巖為3﹪左右，一些疏松的沉積巖則常達8﹪或8﹪以上。石材的吸水率愈大，則其工程性質就愈差。

02 檢測石材的吸水率的原因

1、我們知道天然石材是由各種各樣的礦物組成的，其中含有許多化學性質比較活躍的物質，在接觸水和氧氣的條件下非常的容易發生反應，比如石材中的鐵就很容易和水及氧氣反應生成鐵銹，這樣就會破壞天然石材的飾面效果，同時也改變了石材的礦物組成降低其工程性能。

2、石材吸水后會會降低顆粒之間的粘結力，這樣會使石材本身的技術性能下降，像是壓縮強度和彎曲強度一般都會大幅下降，容易出現危險。

3、石材的吸水率高的話，就會增加其自身的重量，如果增重太多就會影響建筑物原有的設計承載力，影響建筑物的使用壽命，增加安全隱患。

4、石材吸水率高，這樣水分就會沿著石材的空隙進入到建筑物里頭，這樣也就使得整個建筑物處于潮濕的條件下，容易產生各方面的老化腐蝕情況。

最重要的是，吸水率高的石材容易發生凍融現象。就是在北方等天氣比較寒冷的地方，當石材毛細孔吸收足夠的水份后，一旦氣溫降到0℃以下，石材中的水份開始結冰，體積發生膨脹。當冰塊的膨脹力大于石材的結構力時，石材就會產生碎裂。

還有部分的天然石材(像是石灰巖)，其容易被水溶蝕，如果吸水性強，就會被溶蝕。

03 檢測石材的吸水率的方法

1.設備及量具的準備：

①干燥箱—溫度可控制在60°±2℃范圍內。

②天平—最大稱重質量在1000g，感量10g。

2.試樣及試驗步驟：

①試樣—試樣應為邊長：100mm×100mm，厚度為使用厚度。每次試驗的樣品數量為6塊。

②試驗步驟——首先將樣品用清水洗干凈、擦干，放入60°±2℃的恒溫干燥箱中干燥48h至恒重，再放入干燥器中冷卻至室溫。此時拿出稱其質量(W1)讀數精確到0.01g。將樣品浸入20°±5℃的清水中48h后，取出用擰干的毛巾輕輕擦去試樣表面的水分，立即稱其質量(W2)，讀數精確至0.01g。

3.石材吸水率的計算方法：

①W=(W1-W2)/W1×100其中W-樣品的吸水率，%;W1-樣品干燥時的質量，g;W2-樣品水飽和時的質量，g。

②以每組6塊試樣吸水率的算術平均值作為該品種的吸水率。

4. 石材吸水率報告：

其應包括的內容該組試樣吸水率的平均值和標準偏差。試樣名稱、品種及編號。試樣尺寸、數量。試驗條件。有關試驗單位的信息。
