為了加強對石材加工圖紙設計、編制工作的管理，提高圖紙設計、制作質量水平，給生產加工和施工提供準確的依據，并便于加工、施工。

在國家現行有關設計文件規定的基礎上，根據行業的特點并在總結多年經驗和石材產品加工特點的基礎，特對石材加工設計圖紙做了后敘方面標準規定，望您能在自身知識面基礎上有新的認識和提高。

本標準主要設計圖紙篇幅、平立剖圖的要求、圖示符號及標注尺寸等。

一、圖紙要求

1、規定石材加工圖一般使用A4圖紙（A3圖紙一般要嚴格控制 使用），大于A2幅面的圖，除有特殊要求，全部要求拆分成A4或A3圖紙。

2、圖紙要求清晰美觀，細節部分（不能正常識圖時）需要做局部放大。一份圖紙能用一張圖表達的盡量不要用多張圖去表達。細節部分一般采用成比例放大（偶倍數）。上述要求均以，加工單復印后，有利于車間看清圖紙，看懂圖紙為目的，同時降低能耗。

備注：對小工程或較簡單的圖紙，可采用地面、墻面畫在一 張圖的表示方法，并推薦采用透視圖表示方法。

二、平面布置圖

1、石材圖紙中必須具備整體平面圖，并注明各自部位的詳細名稱，如入口位置、電梯間、大堂等要表示清楚。

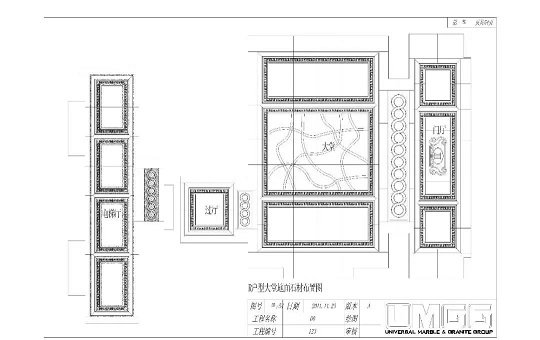

平面布置例圖

2、大中型工程和特殊工程必須有平面位置分布圖及立面索引圖，在圖紙上面必須標明各部位的主次位置關系。

3、因為石材特殊性，我們在做圖時，必須標明石材紋向要求。

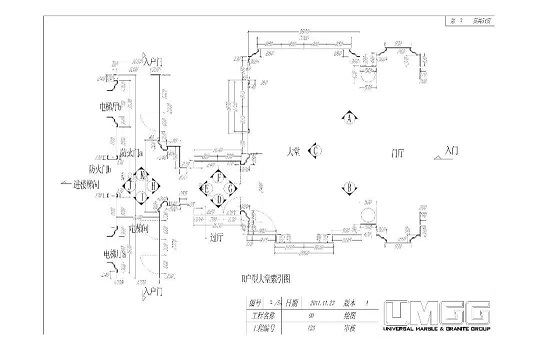

索引圖實例

三、立面圖要求

1、墻面展開圖應與平面圖中各標明的序號意義對應，門窗的位置要在圖中明確表示出來。

2、墻面展開順序要依次展開，并按從左至右的順序，陰陽轉交之處需要標明。

3、立面圖是承載各種加工信息最多的圖紙，圖紙中包含加工中的紋向、尺寸、厚度、磨邊、材料種類及位置關系等。

4、在石材立面圖中，必須標明石材的紋向。

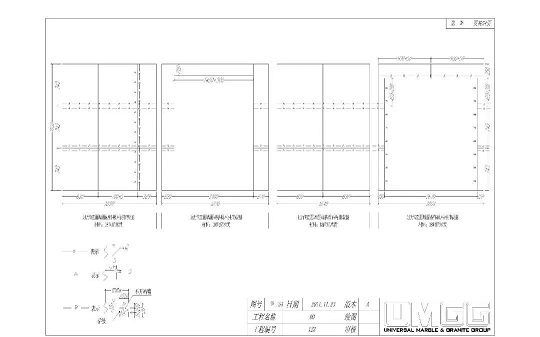

立面圖實例

含材料，線型磨邊，尺寸標注

磨邊大樣、材料種類及位置關系等

四、剖面圖要求

1、剖面圖分為以下，全剖面、階梯剖面、局部剖面、半剖面等，對有剖和廣西（含石材與其他材料的裝配關系）要合理使用剖面圖，要求準確清晰的表達出來。

2、剖面圖除了采用剖切位置線以外，還需要增設剖視方向線，它與剖切位置線垂直相交，但是不允許相交出頭，該剖面圖的數字編號應書寫在剖切方向同一側。不論剖切位置線或剖視方向線是水平、鉛直或者傾斜位置，其數字編號均一律水平書寫。

五、圖用符號

1

尺寸標注

a、圖中允許有封閉尺寸鏈，并優先使用。不允許出現需要操作者 手算尺寸（反應在圖紙上即為手改尺寸）。標注時，總尺寸、分尺寸要標齊全線尺寸（長度尺寸）。其中需要標明的為：尺寸界線、尺寸線、尺寸起止符號、尺寸數字。

b、標高符號：標高符號以等腰三角形表示，單位以（m）為單位，標注精度應標注到小數點以后第三位。在總平面圖上注到小數點以后第二位。

c、零點位置標注為“±0.000”，正數標高標注“＋ ”，負標高標注必須冠以“－ ”號表示。

2

引出線

a、引出線用細實線，呈水平方向畫直線，或者以30度、45度、60度、90度的斜線引出到標注位置厚，改繪水平直線。文字一般標注在水平線上方，索引符號在水平直線末端。

b、同時引用幾個意義相同的引出線時，引出線需要相互平行排列。

3

對稱符號

a、完成對稱的圖樣，可在對稱線上畫對稱符號，圖形只需要畫出一般即可表示整個圖樣。

b、對稱符號用點劃線表示對稱線，并在對稱線兩端用兩端水平的相互平行的短線段。平等短線段在對稱線兩側的長度相等。

4

連接符號

a、連接符號以折斷線來表示確定連接的部位。

b、折斷線兩端圖樣的一側要用大寫的拉丁字母來表示連接編號，兩個連接的圖樣要用相同的字母編號。

5

材料圖例

a、材料圖例的填充按照通行的國家建筑制圖標準規定進行，使用圖例應比例適當，間隔均勻，疏密有致，線條細淡，圖示正確，不同圖例應清晰可辨，不得混淆不清。

b、凡同類材料不同產品使用同一圖例時，應以準確的文字說明。

c、 無法繪制填充圖例時，應以文字說明。

六、局部放大圖和節點詳圖

1、加工中關鍵部位、需要重點表達的部位，均會以繪制節點詳圖來表達。

2、按要求注明詳細的造型尺寸，材料組成的放大圖，并需要按比例繪制。

3、放大圖常用比例有：1：1；1：2；1:5；1:10；1:20；1:50；1:100（石材放大圖在加工單中一般采用偶數倍）。

4、圖樣優先并同意安排在圖紙的右下角。

七、標注樣式規定

1、標注樣式一般采用建筑標記樣式，且文字居中的標準標注方法標注。

2、規定所有圖中字體統一采用仿宋體，字體傾斜角度取10度，寬度比列取0.7。

3、規定相對于A4圖中自提高度在3mm左右（準確在3.333333mm）。

4、規定在A4圖紙中，尺寸界線超出尺寸線一般為2mm左右，尺寸界線起點至標注

中國石材網StoneSM資鼎行政部:

起點至尺寸界線起點之間距離在2mm左右。

5、在所有圖紙中，原則上不允許出現手改尺寸。

八、磨邊規定

由于石材加工的特殊性，用相對固定的不同線型符號來表示磨邊，既清晰，又直觀。

1、磨邊符號在同一份加工單中，不允許重復，一種符號原則上只能表示同一類型磨邊；當同一加工單中有二種相同類型，不同尺寸的磨邊時，如同一單中同時出現5*5斜邊和10*10的斜邊，附有對應符號說明外，同時必須另用磨邊大樣圖明確表示出來。

2、當同一加工單磨邊較多時，采用的磨邊符號也應盡量合理安排；有磨邊符號的每一頁都應有相對應的符號說明。

3、同一份加工單中，不能使用二種相近似或者容易混淆的線型的表示方法，例如虛線和點劃線等。生產車間嚴格按照加工單符號及文字說明并對照大樣圖要求磨邊。在同一加工單中規定虛線表示見光邊時，頁可能是加厚邊見光邊，但圖紙上要有相應的圖樣表示及文字說明。
