一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

人造石起拱、空鼓、開裂原因分析

在人們的認(rèn)知中，天然石材嬌貴難打理，而人造石打理起來要相對(duì)簡(jiǎn)單，不易出問題。但以小編的經(jīng)驗(yàn)來看，人造石一旦出問題，就是特別奇怪、特別麻煩的問題，很難解決。

01 人造石的種類

1、人造石材按照所用粘結(jié)劑不同，可分為兩類：

①有機(jī)類人造石材：以不飽和聚脂樹脂為膠結(jié)劑。

②無機(jī)類人造石材：以水泥等無機(jī)材質(zhì)為膠結(jié)材料。

2、按其生產(chǎn)工藝過程的不同，又可分為四類：

①樹脂型人造石材：常見的石英石屬于這類

②復(fù)合型人造石材：樹脂與水泥都用。

③水泥型人造石材：水磨石屬于這一類。

④燒結(jié)型人造石材：瓷磚、地板磚、通體磚、微晶石等屬于這一類。

簡(jiǎn)單來講就是，我們常見的人造石的主要成分，要么是樹脂、要么是水泥、要么是經(jīng)燒制的黏土。其中，以樹脂型的人造石最常用。

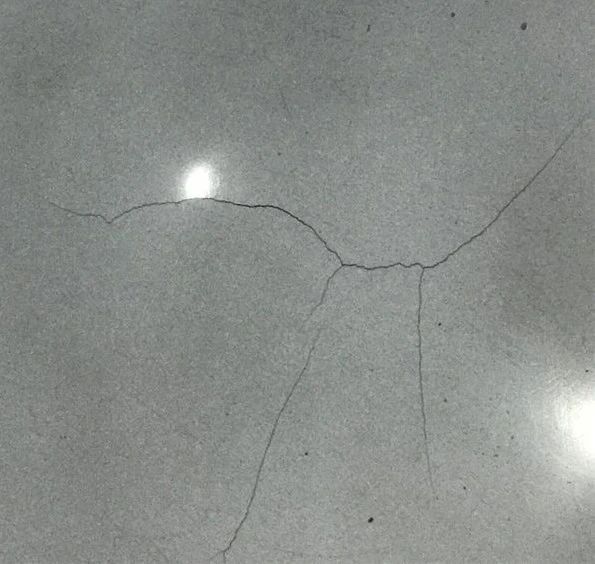

02 為什么人造石容易出現(xiàn)拱形、變形和開裂等質(zhì)量問題？

拆解工藝，看到石材施工人員人發(fā)的石材質(zhì)量問題的照片，很多人給出了很多意見和分析，但似乎核心原因分析都沒有，下面由石材廠家來給大家做專業(yè)的分析。內(nèi)部分析由實(shí)驗(yàn)數(shù)據(jù)支持，這足以解釋最常見的質(zhì)量問題。

現(xiàn)場(chǎng)出現(xiàn)的質(zhì)量問題，大多數(shù)都把問題原因歸于施工方面，殊不知是石材本身的問題，因?yàn)椴涣私馊嗽焓牟牧咸匦裕z粘劑也可能有問題，因?yàn)橹宦犞圃焐痰囊幻嬷~，自己并沒有經(jīng)過專業(yè)的測(cè)試，有的廠家使用的補(bǔ)膠劑也有問題.

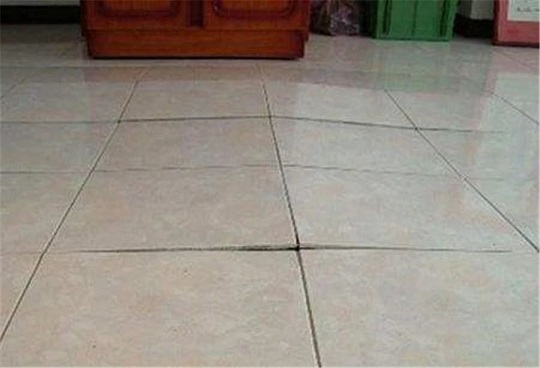

▲ 空 鼓

▲ 鼓 包

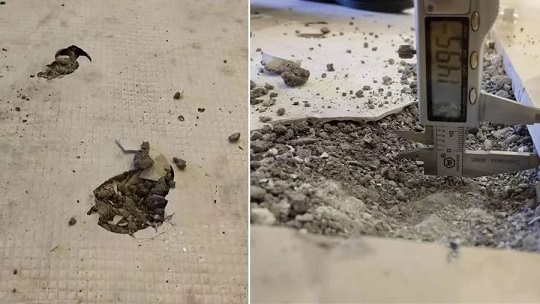

▲ 空鼓的石材揭開后底部情況

03 從哪個(gè)角度分析？如何預(yù)控？

（1）人造石材料性能分析：

人造石分為三大類：花崗巖和石英以及實(shí)體面材。它們的熱膨脹系數(shù)與其樹脂含量有關(guān)。因此，與天然石材相比，樹脂含量較高的人造樹脂更容易出現(xiàn)開裂，拱起等常見病害。

（2）從生產(chǎn)過程分析：

人造石是由高壓真空制成，質(zhì)地比較致密，沒有間隙，吸水率也很低，而且水泥砂漿的附著力也很弱（水泥砂漿中的堿性物質(zhì)也會(huì)腐蝕人造石，形成空鼓層。必須用專業(yè)的人造石膠粘合。

應(yīng)注意不同的人造石（不同成分）不一樣。如果粘合劑配方不適用，大面積出現(xiàn)質(zhì)量問題也是正常的，在施工前測(cè)試樣品很重要。（有時(shí)人造石制造商推薦的粘合劑質(zhì)量都不合格，所以使用時(shí)檢測(cè)非常重要！）

（3） 粘合劑性能原因：

之前說過人造石由于材料成分引起的熱膨脹冷縮的影響相對(duì)較大，因此所用的粘合劑既不能固化太久也不能在固化后太硬沒有彈性。具有一定柔韌性的粘合劑適用于人造石的粘合，人造石需要熱漲冷縮空間。

（4）使用填縫劑是不合適的：

石材變形與填縫劑之間的關(guān)系？由于人造石的熱膨脹系數(shù)大于天然石材的膨脹系數(shù)，如果填縫劑是由剛性填縫劑制成，固化后會(huì)很硬，人造石會(huì)膨脹起拱。以同樣的方式，收縮縫預(yù)留不合理也會(huì)起拱。

（5）施工期間不合理的預(yù)留收縮縫：

一般來說，施工方鋪貼人造石是不考慮人造石的熱膨脹系數(shù)，人造石的大小，建筑面積的溫度范圍（沒有時(shí)間研究），收縮接頭預(yù)留2mm，但如果人造石尺寸大且熱膨脹系數(shù)大，2mm的收縮間隙根本不夠，會(huì)引起諸如起拱開裂等等問題。

（6）因堿性環(huán)境下水解導(dǎo)致底部空鼓；

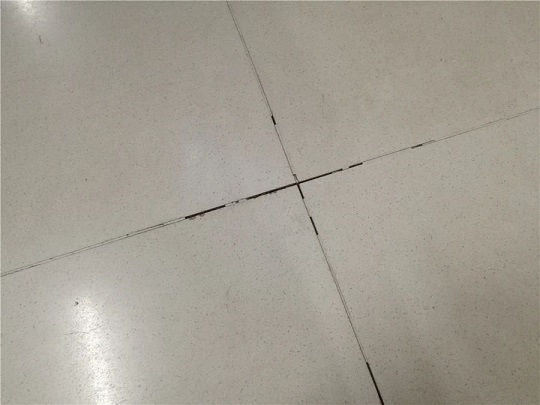

（7） 因沒有留夠縫或用云石膠補(bǔ)縫導(dǎo)致人造石擠壓空鼓。

人造石在高溫條件下體積膨脹，供它伸縮的縫隙被填滿了堅(jiān)硬的云石膠。要么是云石膠被擠碎、擠出，要么就是樹脂基人造石把自己擠變形、擠拱起。實(shí)際情況是兩種情況都發(fā)生。

溫度降低的時(shí)候，樹脂基人造石又會(huì)收縮，原來受擠壓的地方會(huì)慢慢恢復(fù)到原來的狀態(tài)，縫隙處的云石膠又會(huì)被往兩邊拉扯。經(jīng)過這樣反復(fù)的擠壓、拉伸，就會(huì)造成人造石和云石膠的開裂、拱起。
