寧夏大劇院 | 花瓣型石材幕墻背栓系統要點解析

中國石材網 http://www.all-sofa.com 日期:2025/6/26 15:04:32


寧夏大劇院


系統的主要特點

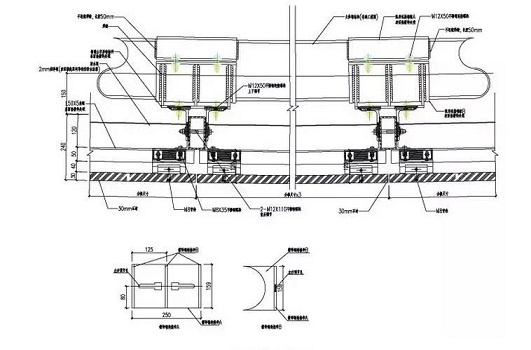

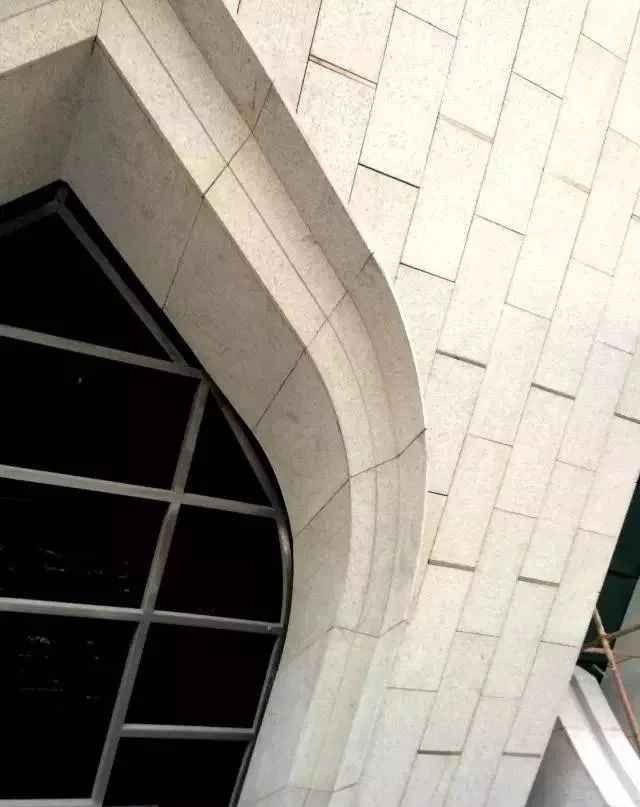

寧夏大劇院雙曲面花瓣造型石材幕墻設計,采用背栓石材開縫處理,并且花瓣背向地面方向傾47.25°-82.52°。采用異形石材,拼接出雙曲面花瓣造型,石材選用慧魚背栓連接,配合鋁合金掛件系統。


主要材料

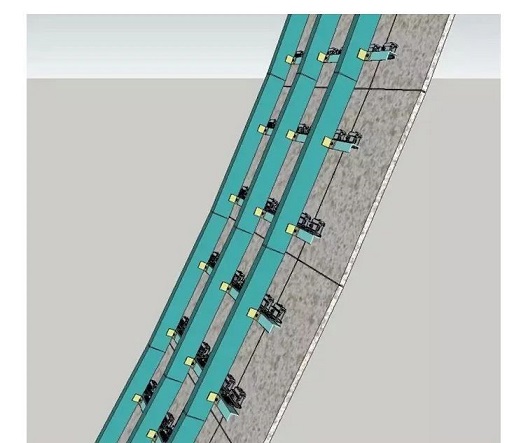

石材幕墻主立柱選用100×60×6mm鋼方管,轉角位置選用120×100×6mm鋼方管,均按雙跨梁力學模型計算,鋼橫梁選用L50×5mm角鋼,材質均為Q235B,表面均熱鍍鋅處理。石材選用30mm厚花崗巖,表面六面防護處理。開放式石材接縫,內部采用1.5mm鍍鋅鋼板防水封堵。鋼架穿透防水部分,采用德泰蓋片防水體系。


重點難點分析


1、花瓣石材造型復雜,如何解決石材的深化設計、下料加工、現場定位安裝等問題。 2、主體鋼結構已經安裝完成,如何處理好幕墻焊接施工,不影響主體鋼結構的安全。3、花瓣內部鋼架不可避免的要穿透防水鋼板,在主體鋼結構正常變形范圍內如何解決防水問題。

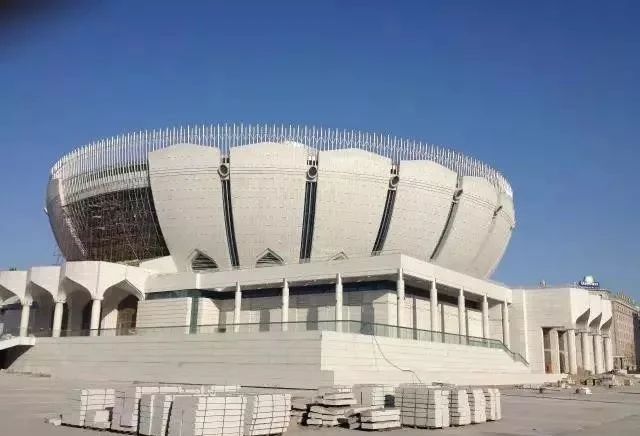

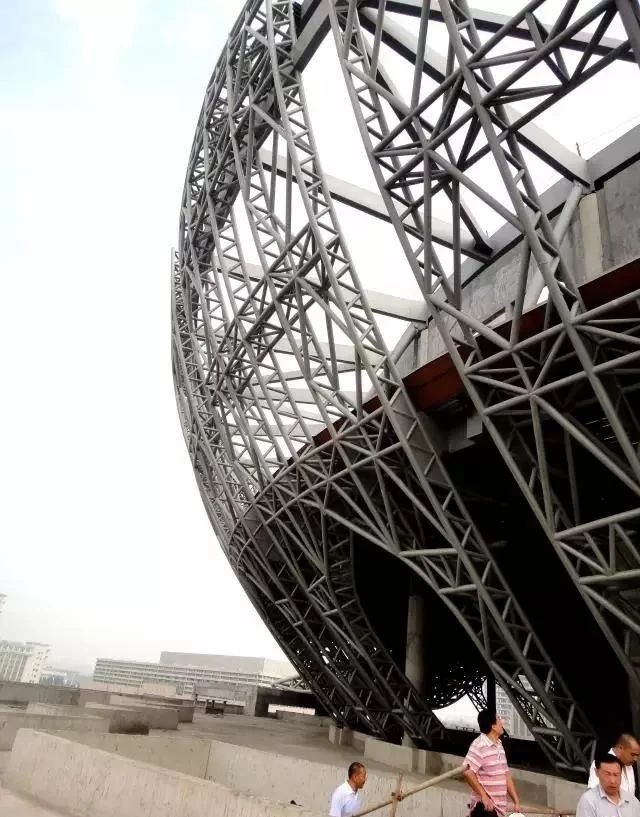

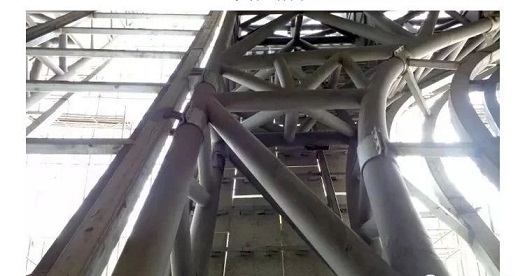

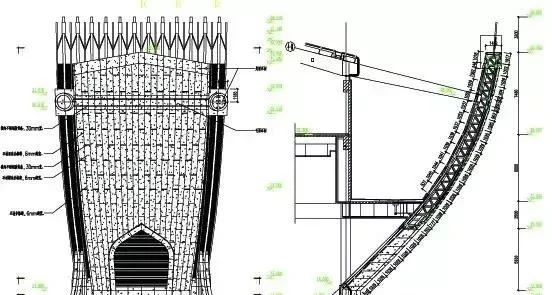

寧夏大劇院現場結構照片


解決方案

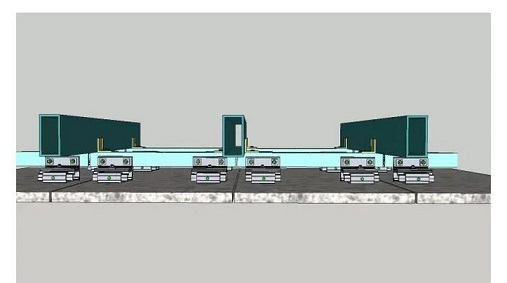

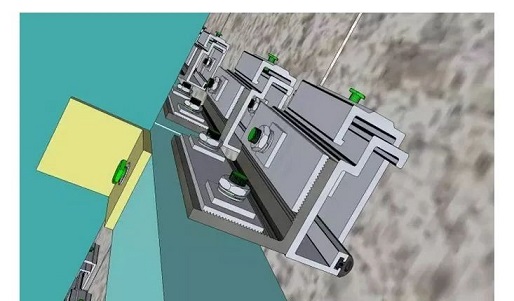

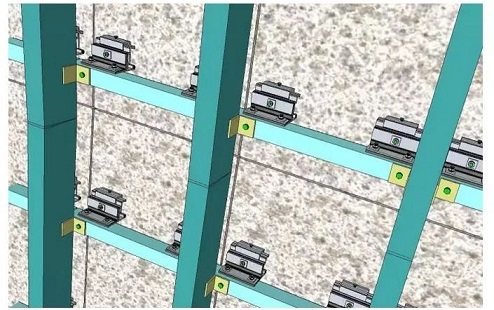

1、考慮到工程的特殊性,本工程花瓣部分主體結構為全鋼結構,位移變形較大。選用背栓式可三維調節石材連接系統,不但很好的解決了石材板塊安裝精度的問題,而且通過鋁合金掛件系統開模,解決了因石材縱向曲率變化,產生的掛件角度不同帶來的石材面板不均勻受力問題,化解和安裝困難也避免了幕墻石材板塊鋁掛件之間剛性接觸,降低了幕墻使用過程中的摩擦噪音。

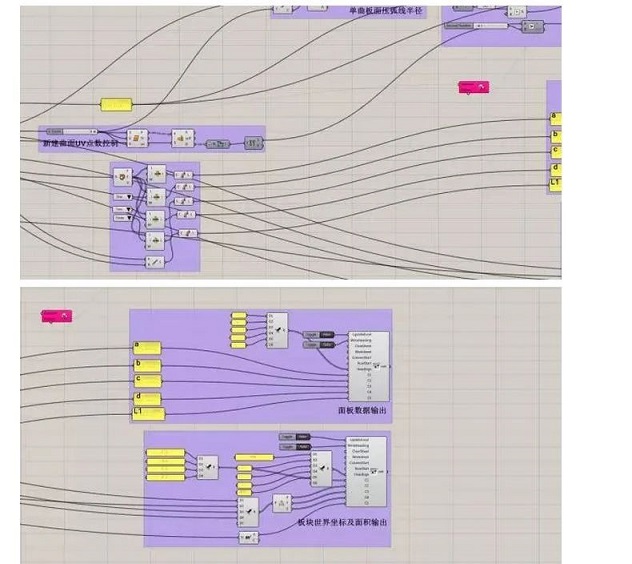

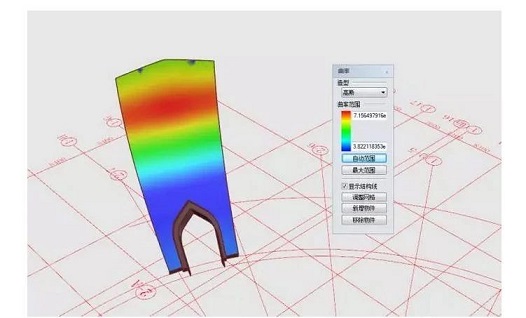

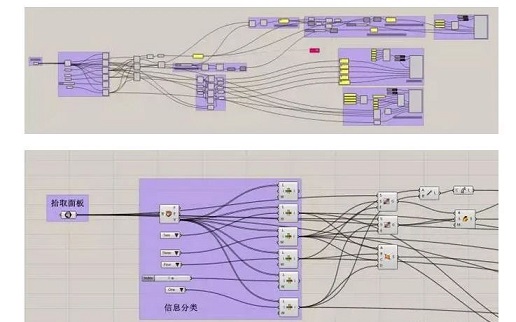

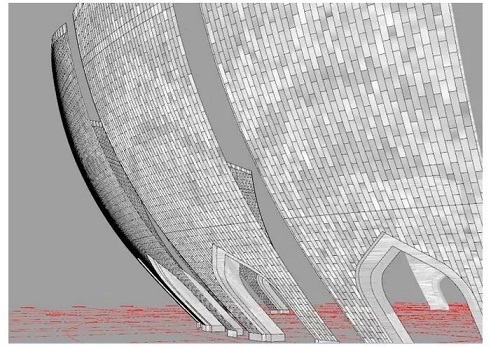

2、經過運用建模輔助軟件犀牛(帶grasshopper插件),對曲面的進行分析和石材尺寸和訂單處理。

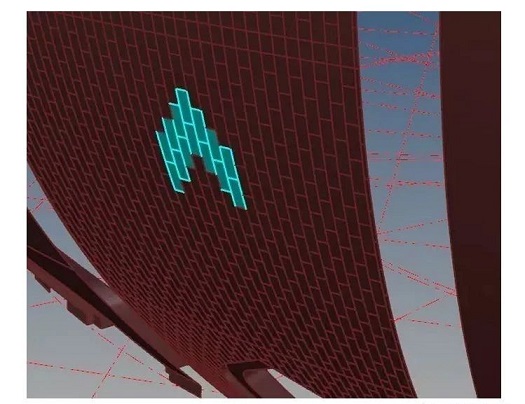

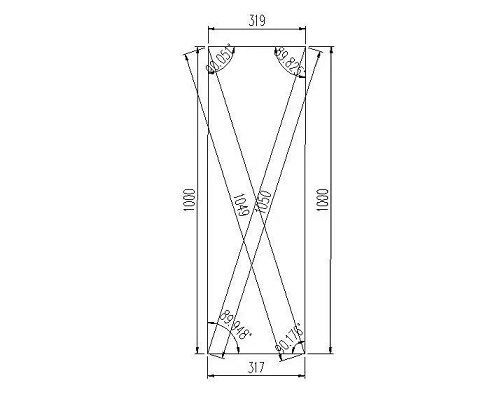

3、經過模型分析,得到結論石材的曲率,按照曲率來區分平板和雙曲石材板。由于曲線的線變,導致石材的尺寸是完全的唯一化,所以采用軟件建模分析生成數據就顯示出在加工翻樣圖中的優勢。

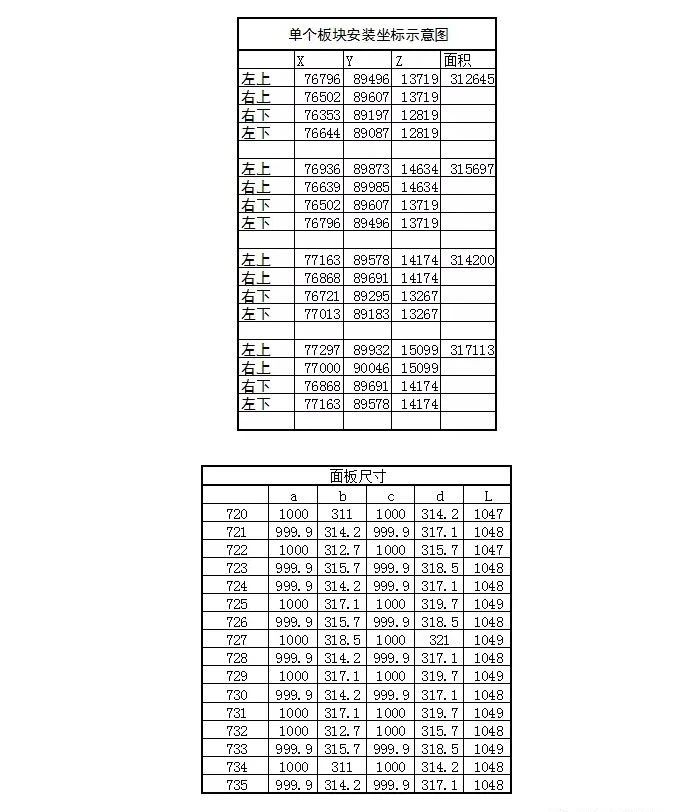

4、模型建好后,經過軟件處理獲取了大量的信息數據,包括面板的擬合數據、測量控制定位點、材料加工數據等。




5、先通過軟件獲取四邊形板一點到另外三點組成面的最大值,篩選出可以做平板的板塊;4點不共面的翹角高差在10mm之內的,可按平板處理。篩選之后再對雙曲面版進行分析,獲得各種參數,并配合繪制加工圖。



主結構不可焊接的解決方案

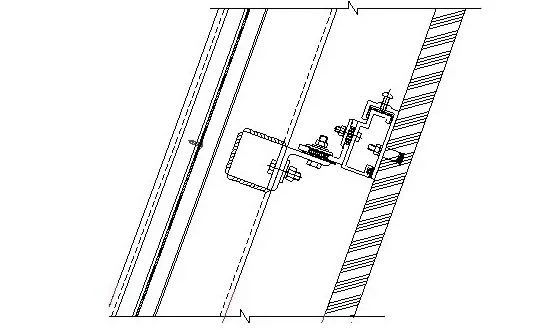

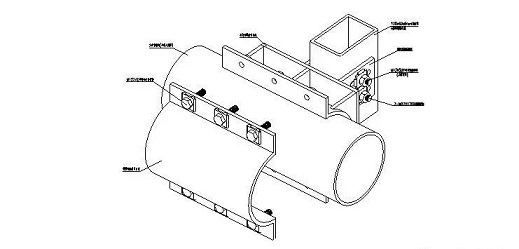

為了不對主結構鋼梁整體穩定性產生影響,結構工程師要求幕墻不可在主體鋼結構上進行二次焊接。為此,開發設計了三維抱箍轉接可調節支座,避免幕墻支座焊接對主體結構的不良影響。



德泰蓋片聚脲涂層防水系統

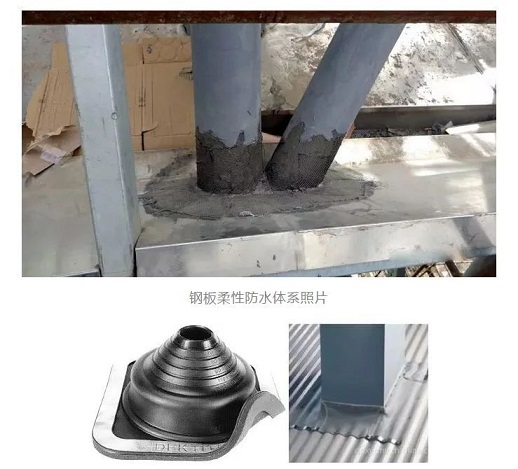

為解決花瓣內部鋼龍骨穿透防水鋼板的問題,對防水位置進行了特殊設計,在保證接口部位能滿足位移和溫度變形的同時,采用了專業的防水材料得泰蓋片和聚脲防水涂層,克服了鋼性防水材料的漏水和噪音等問題,很好的保證了幕墻的防水性能。





來源:《幕墻設計》雜志、幕墻世界Weekly作者:北京港源建筑裝飾工程有限公司吳治剛、溫明、刁飛宙、許昌得、張東輝如有侵權請聯系刪除
