一種石材暗門，它在外觀上與所在大面一致、不顯眼有門存在，隱蔽性好，整體效果好；開啟角度能達到使用要求，開關順暢，完全不破壞石材，符合消防驗收規范。通過軸承合頁組件，可以實現二次傳動，使門扇開啟角度大于180度，開、關順暢，在真正需要使用時，開啟成功率100%，完全不破壞石材，符合消防驗收規范，減少后期維修成本。

所述石材暗門門扇包括石材面板、石材面板背部基礎框架，石材暗門門扇通過軸承合頁組件活動的安裝在暗門門洞基礎框架上，所述軸承合頁組件包括兩個合頁主連接件、四個固定軸殼、兩根軸桿、一個U型動力臂；兩個合頁主連接件分別安裝到石材面板背部基礎框架和暗門門洞基礎框架上，每個合頁主連接件分別固定有上下兩個固定軸殼，軸桿可軸向轉動的安裝到上下兩個固定軸殼之間，所述U型動力臂的左側連接一根軸桿，U型動力臂的右側連接另一根軸桿。

附圖說明

下面結合附圖和實施例對本發明進行進一步描述：

圖1是本發明實施例的結構示意圖；

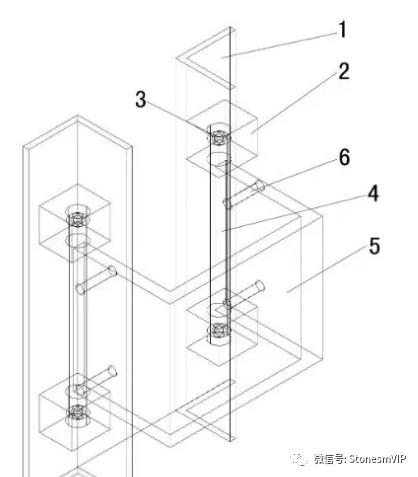

圖2 軸承合頁組件的立體結構示意圖；

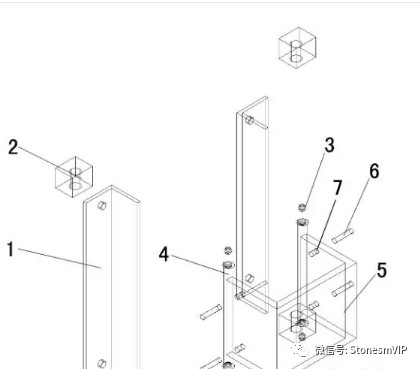

圖3 軸承合頁組件的分解示意圖；

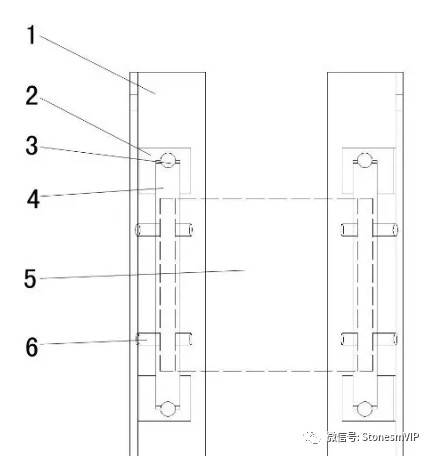

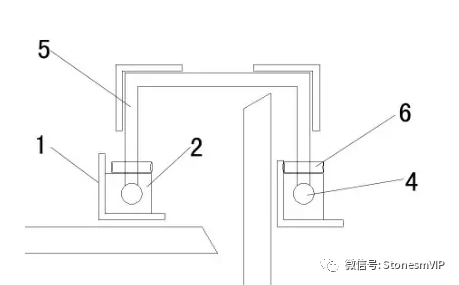

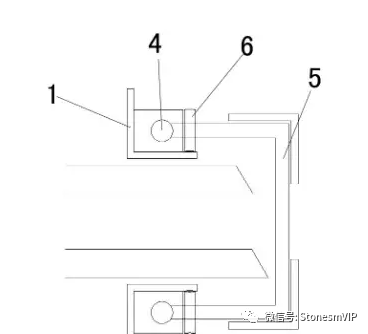

圖4 軸承合頁組件的平面示意圖；

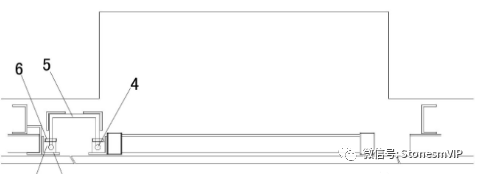

圖5 門扇開啟狀態示意圖；

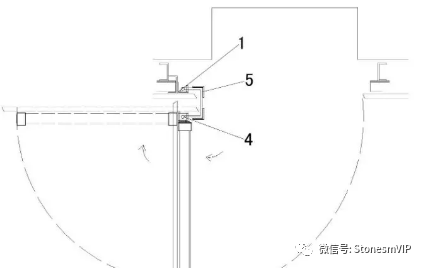

圖6 門扇開啟90度時示意圖；

圖7 門扇開啟180度時示意圖；

其中：1 合頁主連接件；2 固定軸殼；3 鋼珠；4 軸桿；5 U型動力臂；6 角度調整螺栓；7 調節孔。

具體實施方式

實施例：如圖1、圖2、圖3、圖4所示，一種石材暗門，它包括石材暗門門扇，所述石材暗門門扇包括石材面板、石材面板背部基礎框架，石材暗門門扇通過若干個軸承合頁組件活動的安裝在暗門門洞基礎框架上。

每個軸承合頁組件包括兩個合頁主連接件1、四個固定軸殼2、兩根軸桿4、一個U型動力臂5。兩個合頁主連接件1分別安裝到石材面板背部基礎框架和暗門門洞基礎框架上，每個合頁主連接件1分別固定有上下兩個固定軸殼2，固定軸殼2上設有內孔，上下兩個固定軸殼2的內孔相對設置，軸桿4上下兩端分別安裝到上下兩個固定軸殼2的內孔中，軸桿4在上下兩個固定軸殼2的內孔之間可軸向轉動。固定軸殼2與軸桿4之間設有鋼珠3，鋼珠3位于固定軸殼2的內孔內。U型動力臂5的左側連接一根軸桿4，U型動力臂5的右側連接另一根軸桿4。U型動力臂5的兩側各設置有調節孔7，調節孔7中設置有角度調整螺栓6。

如圖5、圖6、圖7所示，本發明的石材暗門開啟為二次傳動，使門扇開啟角度大于180度，開、關順暢，在真正需要使用時，開啟成功率100%，完全不破壞石材，符合消防驗收規范，減少后期維修成本。

以下是本實施例實施時的進一步說明：

合頁主連接件1，上下有兩個可以微調的孔洞，通過該孔洞分別安裝到石材面板背部基礎框架和暗門門洞基礎框架上，合頁主連接件1的尺寸為280x50x50x5mm，材質為304鋼板。

固定軸殼2，制作中內孔要求準確，內藏鋼珠3，使用靈活，合頁主連接件1和固定軸殼2焊接時，各構件平衡、精密，以消除錯位、松動。

鋼珠3上下共四顆，用于減少摩擦，降低使用過程中的噪音。

軸桿4制作中需保持平衡，尺寸準確，在整個軸承合頁組件系統中，類似于活動關節的作用。U型動力臂5在使用過程中，起到傳動角度轉換的作用，制作尺寸精密，材質為10mm鋼板，兩側共有四個直徑8mm的調節孔7。

角度調整螺栓6用來調整角度，根據不同現場情況，限位止動，采用8mm內六角螺桿。
