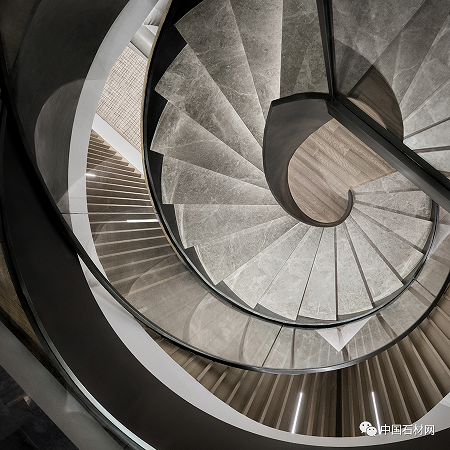

對于旋轉樓梯
大家都知道放在空間中
常常是視覺焦點的存在
我們也經常見到各種各樣的
旋轉樓梯的優秀案例
旋轉樓梯圖紙你會畫嗎？
今天小編教你4個步驟
就繪制出一套
標準的旋轉樓梯施工圖
一起來看看吧~
01收集制圖數據
包括建筑層高、樓梯踏步數量、起終踏步的位置、樓梯規范等等。

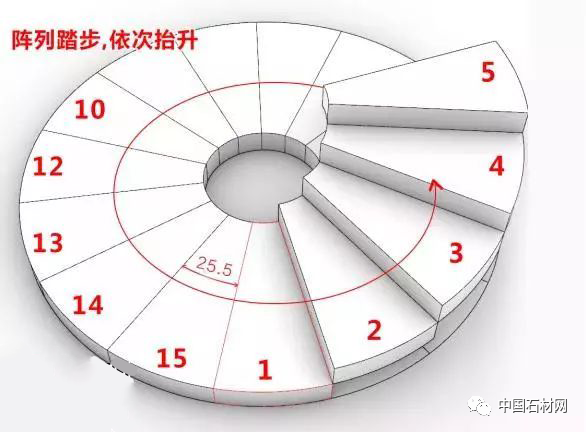

還要根據單塊扇形踏步、固定樓梯出口，以此反推旋轉樓梯的平面圖。
02核查碰撞和起始

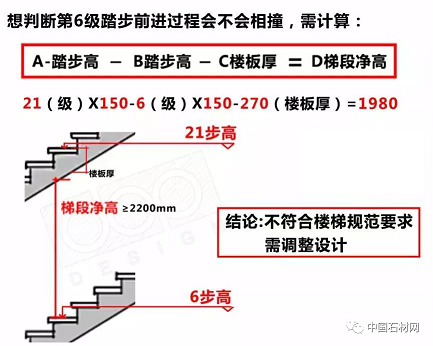

核查碰撞可以根據樓梯規范和這個“判斷旋轉樓梯是否撞頭”的公式，來核查，以此調整平面圖。
03立體輔助推敲

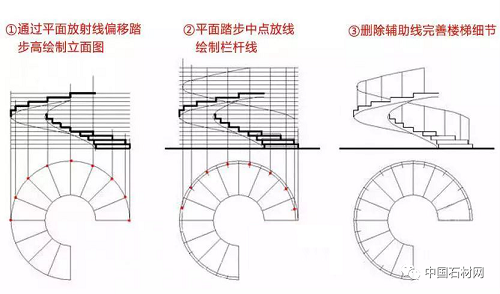

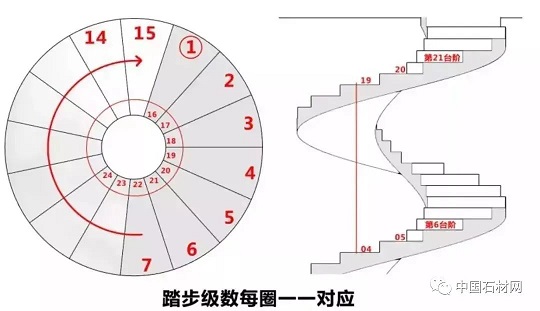

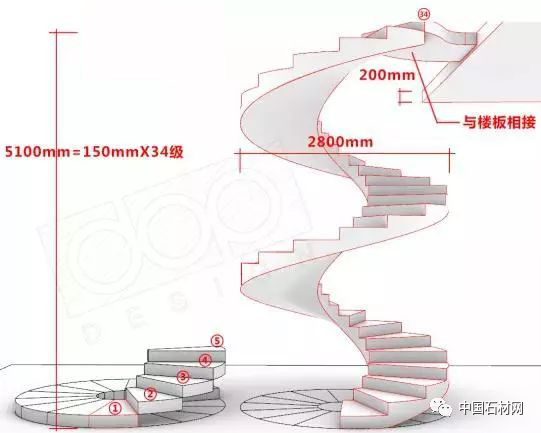

利用投影畫法畫出立面圖、核查，之后把CAD平面圖，導入SU或其他建模軟件，進行推敲與驗證。
04 CAD成圖表現

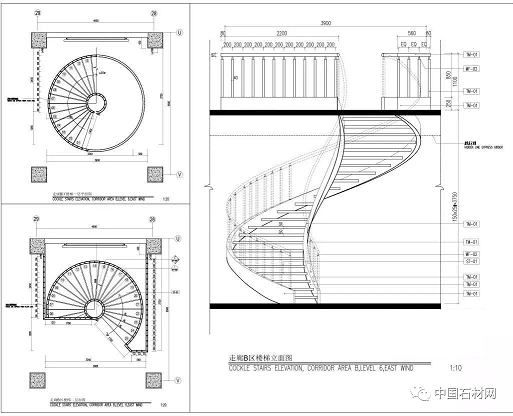

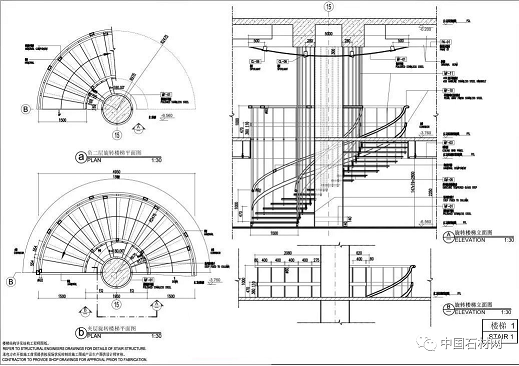

確認方案可行后，根據“三視圖”的原理，進行施工圖繪制。

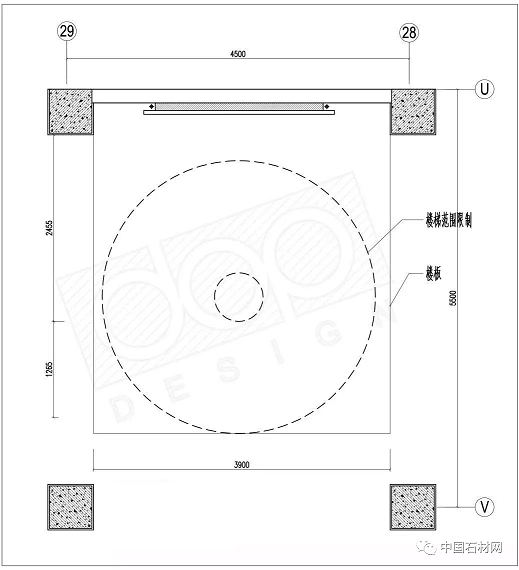

A、繪制樓梯外框

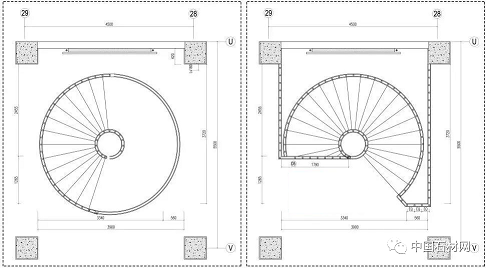

B、繪制平面圖

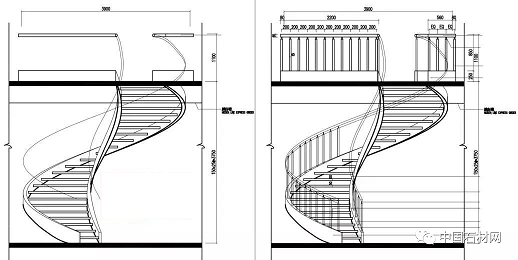

C、繪制立面圖
D、繪制扶手
E、排版、調整
最后，在布局空間進行平面和立面的排版，添加尺寸標注、踏步步數、上樓梯方向符號添加說明等。
