石材專業(yè)門戶網(wǎng)站
洞石之美,古樸典雅;洞石雖好,養(yǎng)護(hù)不易。做墻面洞石護(hù)理,難!做地面洞石護(hù)理,更難!本期小編給大家分享一例《洞石的修補(bǔ)與翻新》,歡迎大家的討論和點(diǎn)評~
一、洞石分析

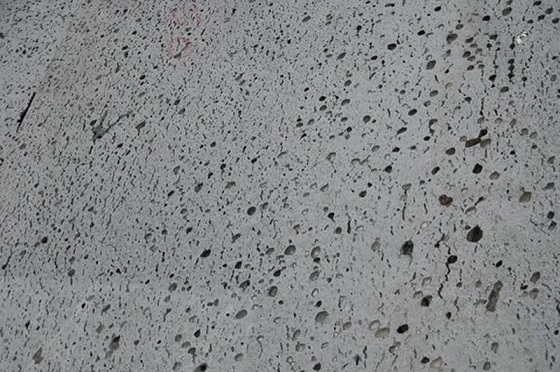

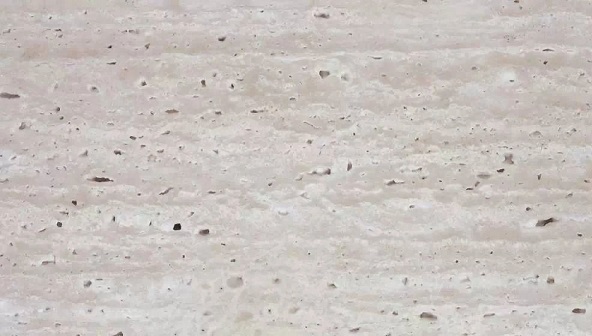

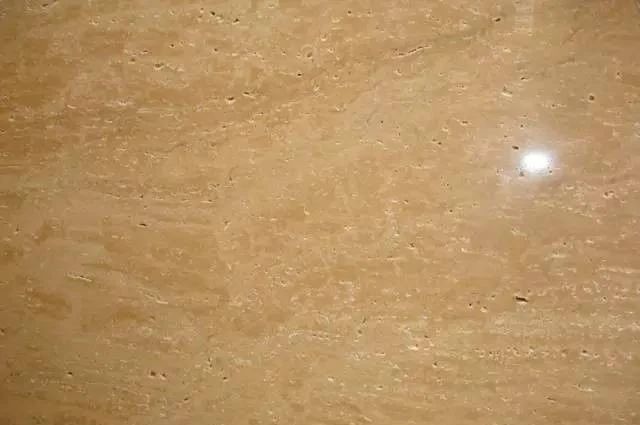

洞石,學(xué)名叫“石灰華”,主要成分是碳酸鈣。由于孔洞很多,所以叫洞石。洞石的形成,要么是在沉積過程中內(nèi)部形成了很多氣泡,要么是因?yàn)槌练e過程中有大量的古生物殘骸,然后在水的銷蝕過程中,形成了大量孔洞。
二、洞石有哪些種類?
洞石大致可歸類為5種:
1、米黃類洞石

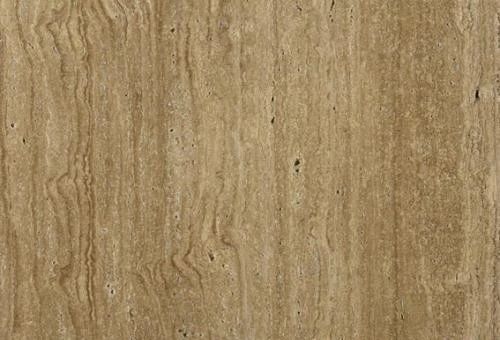

2、木紋米黃類洞石
3、象牙白類洞石

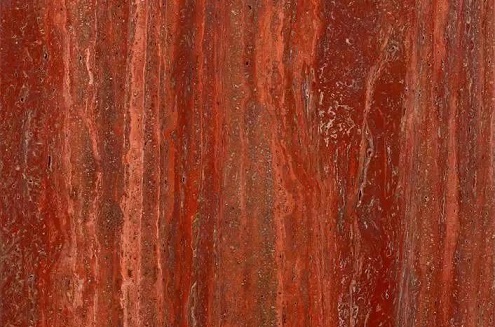

4、紅洞石
5、黑洞石
三、洞石應(yīng)用

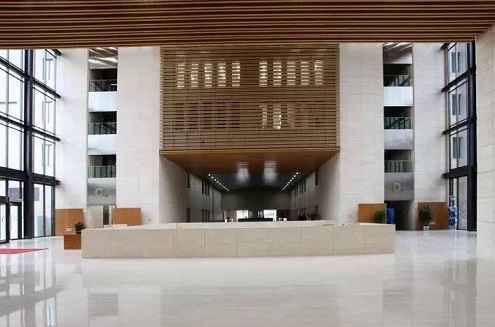

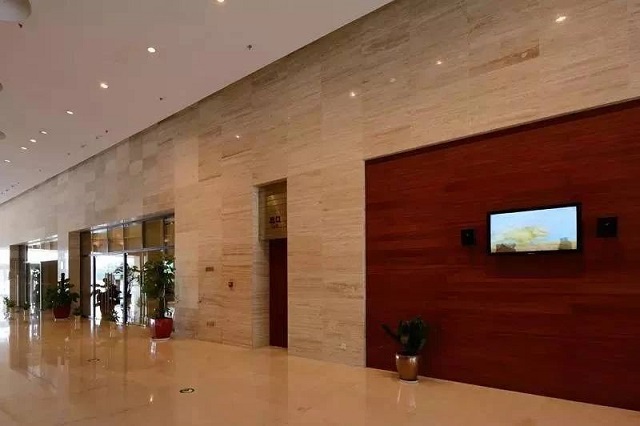

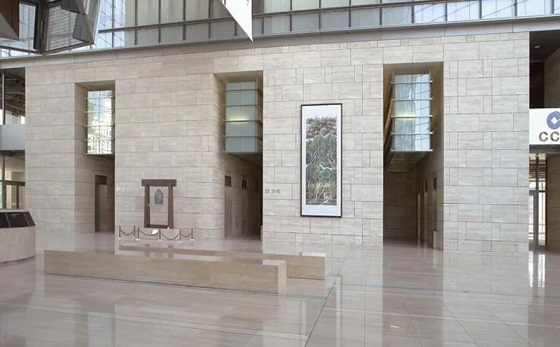

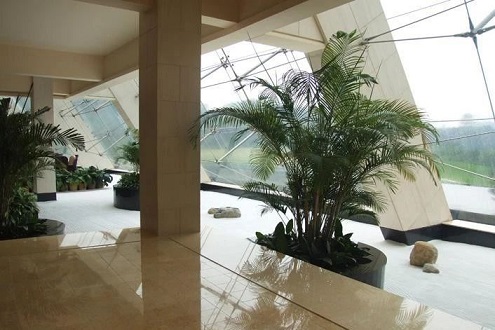

洞石之美,在于自然、古樸、典雅,因此深受設(shè)計(jì)師的青睞,被大量采用,多鋪裝應(yīng)用于室內(nèi)外墻面,以及室內(nèi)地面等。
四、洞石修補(bǔ)與翻新工程
1、項(xiàng)目概況
此次案例分享是某銀行總部大廈,地面洞石的污染清洗、光固化、整體研磨、結(jié)晶硬化處理工程。總面積:1700平方。
(1)石材品種:
米黃洞石、木紋米黃洞石、象牙白洞石

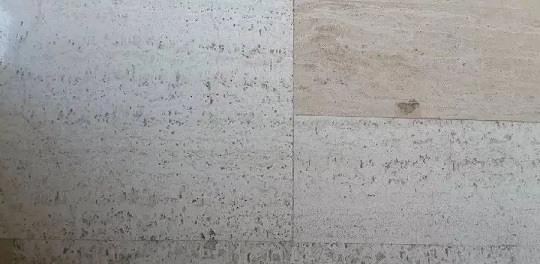

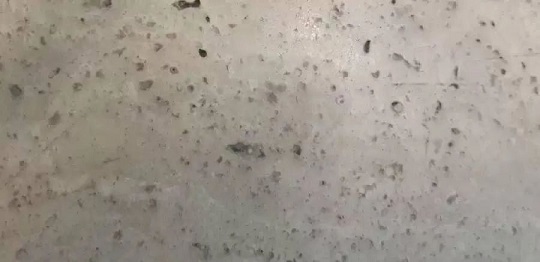

(2)現(xiàn)場問題

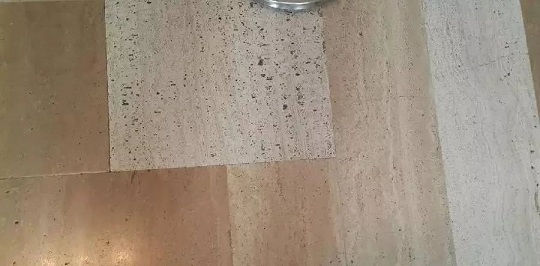

該工程所用洞石,在出廠時已經(jīng)補(bǔ)過膠。鋪裝完之后,進(jìn)行過研磨翻新,但是由于當(dāng)時的施工人員不懂調(diào)膠,致使米黃洞石上補(bǔ)的膠發(fā)黑,象牙白洞石上補(bǔ)的膠發(fā)青。在鋪裝和結(jié)晶養(yǎng)護(hù)之后,使用了一段時間。由于洞石多孔、疏松、易破損的特性,使得板材的孔洞中大量的藏污納垢,且有破損、劃痕、光澤度下降等問題,大大影響了裝飾效果。
2、技術(shù)方案
本方案采用了“整體清理清洗+光固化處理+整體研磨和結(jié)晶”的技術(shù)方案,不僅修復(fù)石材應(yīng)用中出現(xiàn)的污染、劃痕、破損,還進(jìn)行了孔洞填補(bǔ),和整體研磨結(jié)晶處理。實(shí)現(xiàn)了“解決問題”和“提升裝飾應(yīng)用性能”的雙重目的。
(1)工程標(biāo)準(zhǔn)
①清洗石材孔洞污染,恢復(fù)石材自然色澤與紋理。②進(jìn)行整體刮膠和光固化處理,修復(fù)孔洞,補(bǔ)膠顏色與石材保持基本一致。③結(jié)晶硬化處理效果要求:防污防滲,亮而透,潤而厚。表面光澤度≥85度。
(2)施工流程
①成品保護(hù)
為保護(hù)周邊物品不受污染,用塑料薄膜將周圍物品覆蓋起來,用美紋紙固定。要求:要保持物品不受清縫過程中灰塵的污染和打磨過程中泥漿的污染。
②50#磨片處理
此步驟主要目的在于打開地面洞石原有結(jié)晶層,方便后續(xù)的清理和清洗。這一步驟,有兩種選擇:干磨和水磨。那么小編就在此對兩種方案進(jìn)行分析,看看究竟哪個更好:
選擇干磨的主要原因是怕洞石進(jìn)水,不好處理。但從實(shí)際操作中發(fā)現(xiàn),采用干磨,會出現(xiàn)大量粉塵沉入到洞石板材的孔洞里面。這些粉塵,部分可以用抽機(jī)抽干凈,但是還有相當(dāng)量的粉塵是無法清理干凈的。因此,小編不建議干磨。
我們建議采用水磨:用大理石超級磨片50#進(jìn)行水磨,并在研磨水中按照1:20的比例加入“復(fù)合硅烷防護(hù)劑”,研磨時注意及時抽水。經(jīng)現(xiàn)場對比,水磨比干磨效果更佳。
③用46#仿古研磨刷處理
用晶面機(jī),配合46#仿古研磨刷對板材進(jìn)行處理。目的是:將板材孔洞里原有的膠清理出來;將洞石小孔周圍脆弱部分打掉,留下堅(jiān)實(shí)的部分;并清理掉板材孔洞中的污染物。
④風(fēng)機(jī)吹干
為增加地面板材干燥速度,用鼓風(fēng)機(jī)列成一排,視場地大小每20~30米一臺風(fēng)機(jī),朝同一個方向吹風(fēng)。吹風(fēng)時注意打開門窗和通風(fēng)道。
⑤刮膠處理
接下來,才是工程最關(guān)鍵的時刻哦~
步驟一:用進(jìn)口云石膠和色膠調(diào)至于石材顏色一致,然后加稀膠增強(qiáng)流動性。
步驟二:將調(diào)好的膠,用刮板刮兩遍,第一遍先將大空洞刮滿膠,進(jìn)行填補(bǔ)。
步驟三:按照第一步方法,在進(jìn)口云石膠和色膠中加更多稀膠,調(diào)至流動性更強(qiáng)。用刮板對板材小孔進(jìn)行整體刮膠處理。
步驟四:干燥24小時以上。
步驟五:用研磨機(jī)+大理石超級磨片150#進(jìn)行水磨,研磨完畢之后,板材表面開始出現(xiàn)小孔。
步驟六:用風(fēng)機(jī)吹干,參考前文方法。
步驟七:用刮板將光固化觸變膠涂在板材表面,均勻、密實(shí)的進(jìn)行板材整體刮膠處理。連刮兩遍。

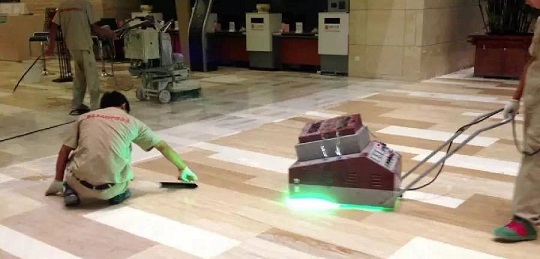

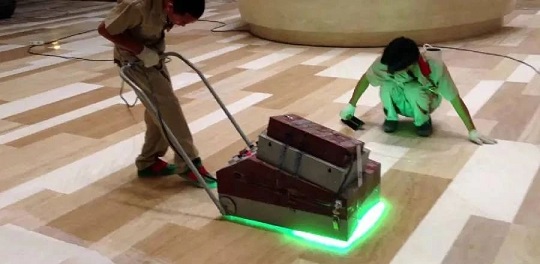

步驟八:用光固化機(jī),沿刮膠地方均勻的推過去,光固化膠遇紫外線即干燥。
⑥整體研磨處理
用研磨機(jī),配合大理石超級磨片“300#+500#+1000#+2000#+3000#”進(jìn)行整體研磨處理。整體研磨后平整度要求:2m±1mm;20cm±0mm;整體研磨后光澤度要求:55~60度。
⑦封釉處理
用偏心晶面機(jī)+3M4100#百潔墊+石材封釉1號、2號進(jìn)行整體封釉處理。
步驟一:用石材封釉2號進(jìn)行打底。 步驟二:用石材封釉1號、2號以1:1比例混合使用。步驟三:重復(fù)上述步驟2~3遍,光澤度達(dá)85度以上,且實(shí)現(xiàn)“潤、透、亮”的結(jié)晶效果,防污防滑,耐磨度一流!

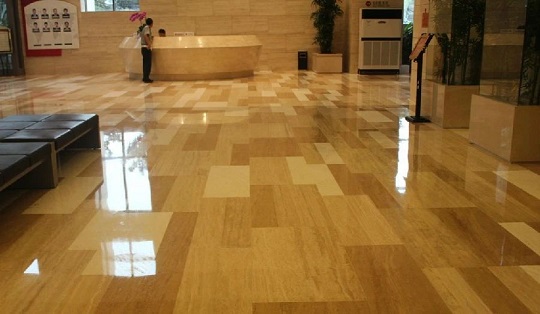

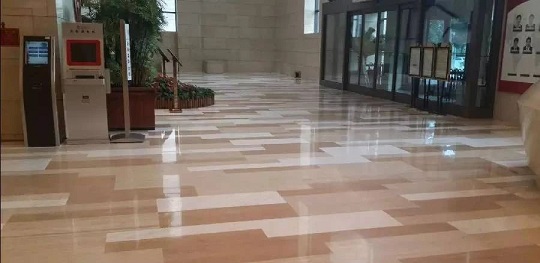

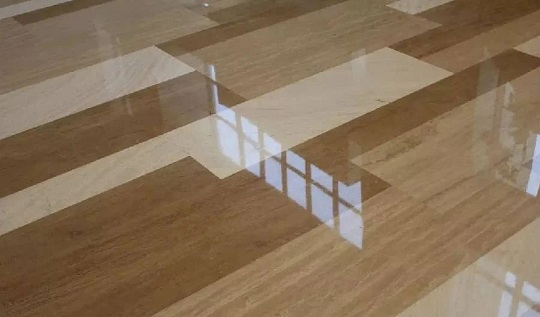

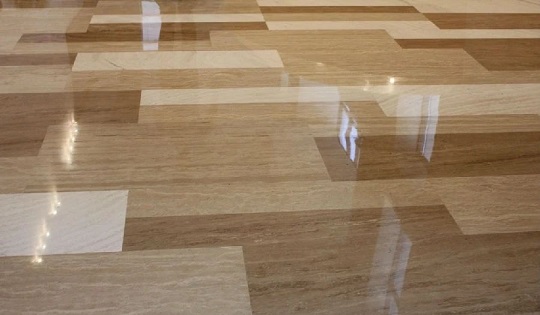

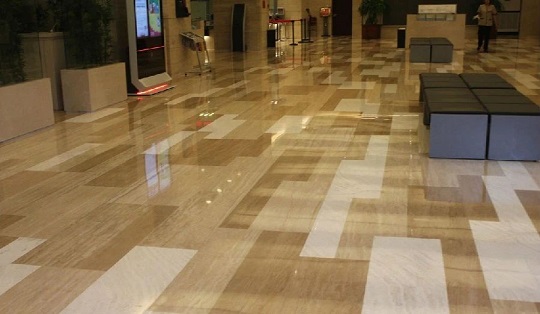

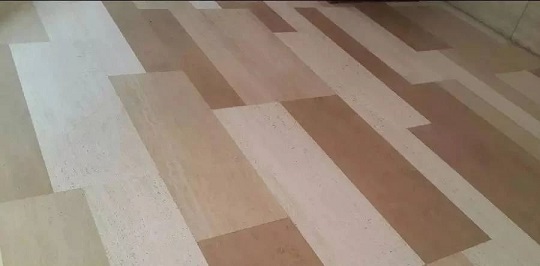

3、光固化處理效果展示
