一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

石材線條長度越長越好嗎？

建筑物的石材裝飾、裝修遍及全球 ，大到高檔建筑物、市政廣場、銀行等場所，小到家庭住宅小區似乎都與石材產品有著千絲萬縷、密切的關系。建筑物的石材裝飾、裝修使用各種石材產品裝飾，在石材產品中工程板的用量是最多的，其次是各種造型的石材線條。門套線條、天花線條、踢腳線等線條無處不在，時時會映入我們的眼中。

建筑物有了線條的裝飾使建筑物更加妖嬈美麗，更加美艷多姿。如果把工程板比喻成好花，那么線條就是綠葉。正是有了線條綠葉的襯托，才使石材工程板放出奪目的光彩，耀眼的光芒。

雖然，石材線條為建筑物增色，但是線條設計時過分地追求裝飾效果加工太長了可能導致線條變形，斷裂，嚴重影響線條的裝飾效果。線條產品的設計要講究科學的，要以力學理論為前提設計。然而，石材的產品設計因為設計師本身力學理論知識的缺乏，因此設計出的產品未必是合理的。

我們常看到石材的線條設計的又長、又大的，也有設計的又長又窄的，從力學的理論來說這是不正確的。線條的設計要從石材的強度，撓度兩個因素綜合考慮設計才正確，合理。

圖1～圖5是線條在建筑裝飾中的應用。圖1線條應用外墻的裝飾；圖2與圖3線條應用于背景墻的裝飾；圖5與圖6線條用于門套的的裝飾。從5張圖可以看出線條的長度都很長，涉及到線條長度分段的問題。

如果線條分段合理線條不會變形，斷裂、如果分段不合適，過長了容易導致線條變形、斷裂。如果線條分段過短，安裝縫隙過多了又影響建筑的裝飾效果。因此，線條的合理分段很重要，要高度重視。

01 線條設計的力學理論基礎

σ=(3F*L)/(2b*h*h)

F—破壞載荷 (即承受力)；L—跨距；b—寬度；h—厚度。

從上面的公式知道當線條長度越長時，σ在相同截面積的情況下越大。當σ越大時，線條越容易彎曲。當σ大于石材本身的抗彎強度時，線條就會斷裂。

在單載荷作用下撓度的計算公式為f=-FL3/（48EI），公式中的I=bh3/12，E為石材的彈性模量。

上式的公式說明線條的L越長時，相同截面的線條越容易彎曲。當撓度大到石材本身允許的撓度極限時，線條就會斷裂。

以上兩公式是設計人員設計線條長度的力學理論基礎。

02 線條長度、厚度與線條強度、撓度的關系

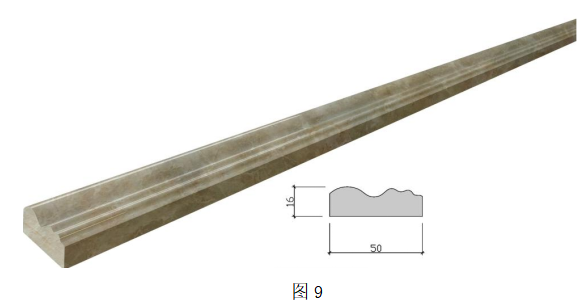

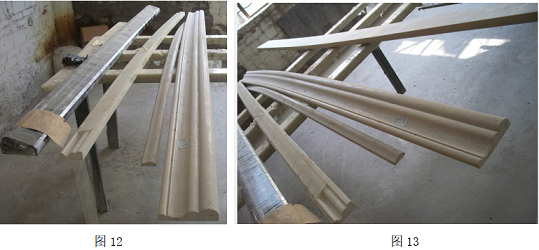

圖6～圖11為某人造石加工企業加工的幾款崗石線條，從圖可以看出線條長度長，厚度薄。人造石企業多年來為了顯示其產品超越天然石材的優點，加工長度超過2米，最長的甚至達3米。這種不顧客觀規律的做法是錯誤的。圖12與圖13是國內某知名的人造石企業加工的崗石線條。因為線條的長度達到了3米，加之線條厚度太薄了，從圖片可以看出來線條變形嚴重，完全彎曲了。

線條長度、厚度與線條的強度、厚度有密切的關系的。從文章中的1、里的公式很容易得出它們之間的關系。當線條的L越長時，相同截面的線條，所受到的應力越大，當應力大于石材所能承受的極限應力時，線條變會斷裂；相同截面的線條越容易彎曲。當撓度大到石材本身允許的撓度極限時，線條就會變形、變形嚴重甚至斷裂。

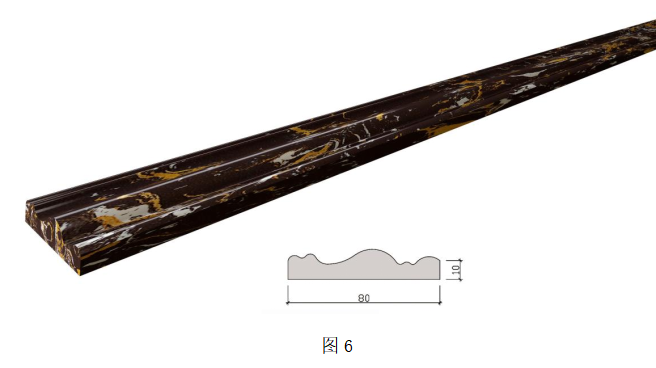

圖6的線條厚度才10mm，加工成長度3米的線條，能不變形嗎？

圖7與圖8兩款線條又細又長，厚度又薄，這種線條能不變形嗎？

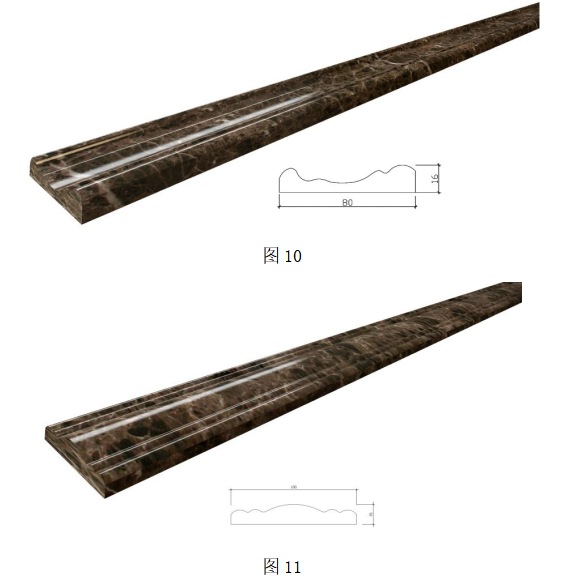

圖10～圖12的線條雖然加寬了，但寬度對線條的強度、撓度的貢獻不是很大，所起的作用不大。

03 線條變形的原因

線條變形的主要原因是因為長度太長，厚度薄所導致的。可以通過對圖6～圖8中3款線條的應力、撓度的技術來闡述應力、撓度之間的關系及其相互影響。

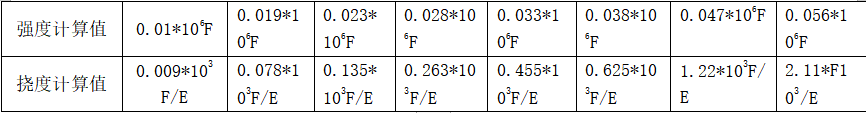

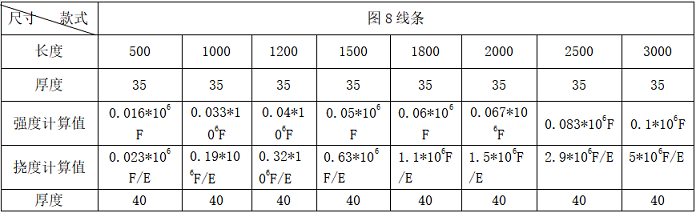

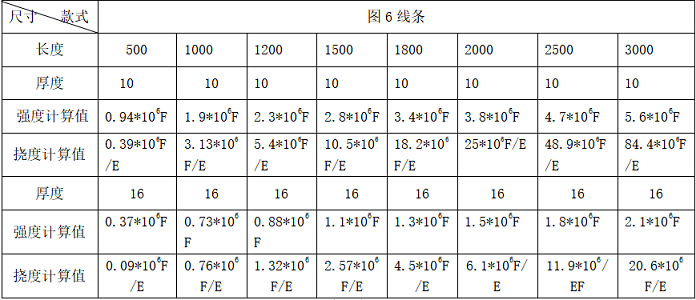

應力、撓度與長度、厚度計算表1：

應力、撓度與長度、厚度計算表2：

應力、撓度與長度、厚度計算表3：

從面的三個表得出結論：當線條的長度增加時，線條強度值、撓度值增加；當線條的厚度增加時，線條的強度值減少，撓度值也減小了。

當然，影響石材變形的因素還有很多，不在本文討論。

04 如何長防止線條變形

（1）增加線條的厚度

當線條的長度增加時，應該增加線條的厚度以保證線條不受太大的彎曲應力，不發生較大的變形量。

（2）降低線條的長度

石材人都知道，當圓弧板、圓弧異型板的長度越長時，即拼數（分件數）越少時，圓弧板、圓弧異型板的弦長越長，它就越容易變形。增加分段數，減少線條的長度，以保證有足夠的強度、變形量小。對于彎位線條也遵守此原理。圖15的線條長度不一，可以適應不同安裝環境和條件下的應力、撓度值。

圖16與圖17的門拱線條可以分成2段、3段、4段，也可以做整體的。做成整體的裝飾效果最好，但可能存在線條變形、斷裂的風險。從照片看門拱線條分2段加工的。

圖18為梵高金的線條，線條分段較短，從圖片估計長度在1米左右。之所以分這么短，考慮到線條較薄，及梵高金材材質疏松，易斷裂的原因。

（3）對線條加固

對一些易變形，長度長的線條可以沿線條長度方向用直徑大于6mm的鋼筋加固，以增加線條的強度，減少變形。

（4）選擇合適的石材加工線條

多年來崗石線條長度達3米，如此長的線條如果厚度在16.5mm～30mm容易變形的，見文中圖12與圖13。因此，崗石線條長度長時要增加崗石的厚度。如果不增加線條的厚度就減小線條的長度。

（5）采用復合加工工藝增加線條的強度

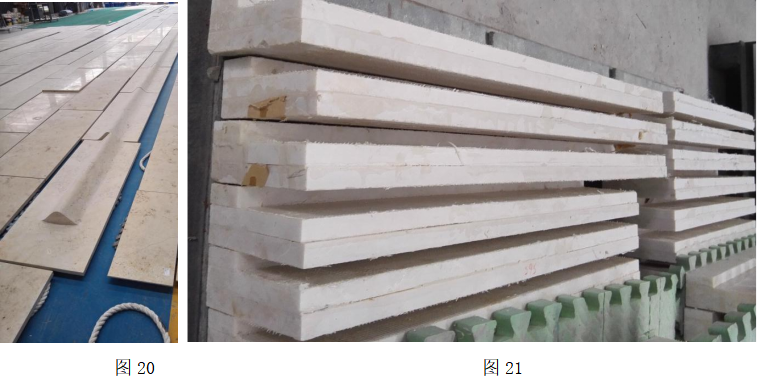

對長度長的線條如果沒有厚度厚的料加工的話，就采用復合加工的形式增加線條的厚度來提高線條的強度，增加線條的剛度，減少線條的變形。圖20采用鋁蜂窩復合板的形式增加線條的強度；圖21采用3件20mm的板疊加復合的方式加工線條。

（6）把線條粘接在底板上

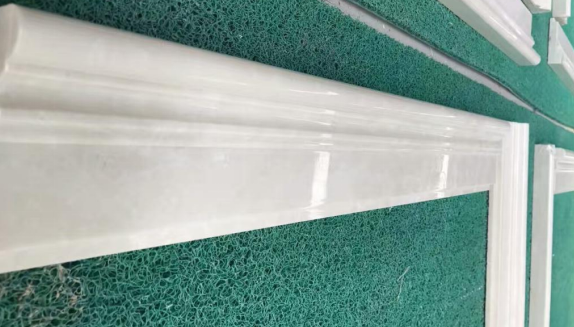

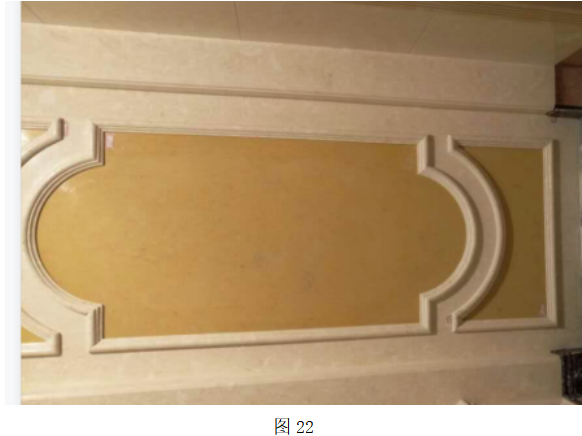

圖22的又細、又長、又薄的線條把它粘接在底板上，這樣做可以保護又細、又長的線條不變形、斷裂。

（7）正確放置細長的線條

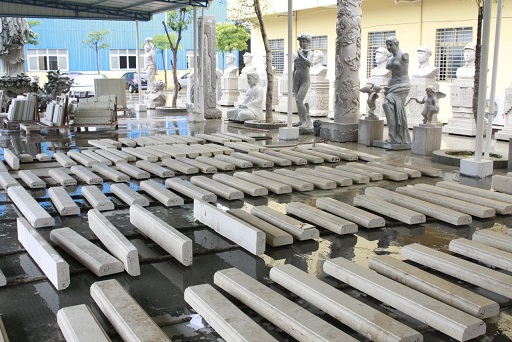

細長且薄的線條放置很重要。放置過多了，下層的線條在壓力作用下易變形、斷裂；圖23的線條放置方法很好，將兩件線條捆綁，增加了線條的厚度，確保了線條搬運過程中不變形、斷裂，且放置的層數只有2層；圖24用線條與線條之間用隔條隔開，緩沖了線條在轉運過程上的沖擊了，便于保護線條不受過大的外力沖擊；圖25細長的線條放置層數太多，達8層了，線條明顯變形了。

作者：晏輝
