樓梯平法施工圖相關計算公式全匯總

01 板式樓梯平法施工圖表示方法

指在樓梯平面布置圖上采用平面注寫方式表達，也就是說在樓梯平面布置圖上用注寫截面尺寸和配筋的數值來表達樓梯平法施工圖。

包括：集中標注、外圍標注集中標注：表達梯板的類型代號及序號、梯板的豎向幾何尺寸和配筋。

外圍標注：表達梯板的平面幾何尺寸和樓梯間的平面尺寸。

繪制板式樓梯平法施工圖時，尚需在圖中繪制樓梯豎向布置簡圖，標注的內容包括各跑梯板類型代號及序號、各層梯板類型代號及序號、樓層平臺板代號及序號、層間平臺板代號及序號、梯梁樓層結構標高、層間結構標高等。

02 板式樓梯類型及特征

1.板式樓梯類型

主要有兩組共11種類型

第一組有5種類型：AT、BT、CT、DT、ET

第二組有6種類型：FT、GT、HT、JT、KT、LT

2.板式樓梯特征

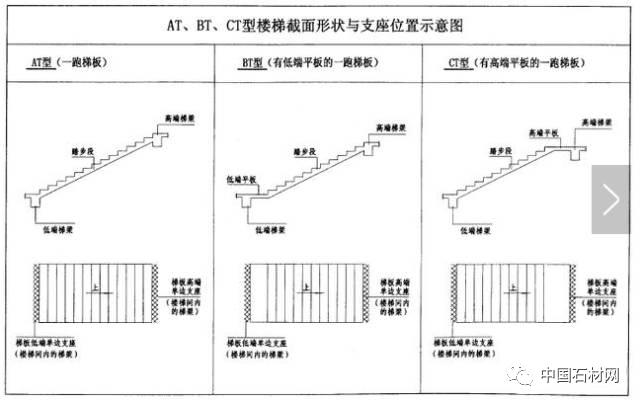

第一組：

（1）AT~ET每個代號代表一跑梯板。梯板主體為踏步板，此外還包括低端平板、高端平板和中位平板。

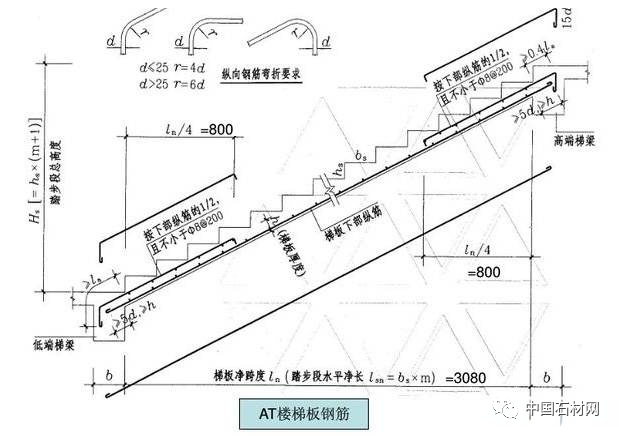

（2）AT型板全部由踏步段構成；

BT型梯板由低端平板和踏步段構成；

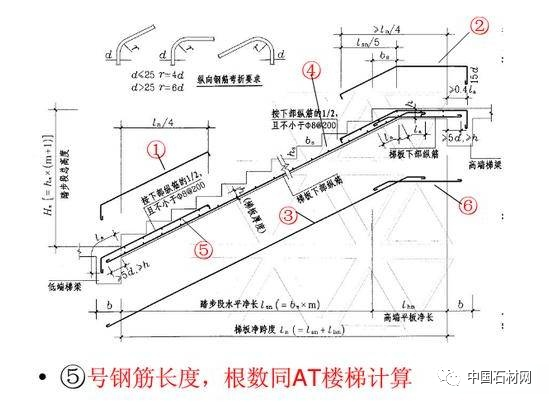

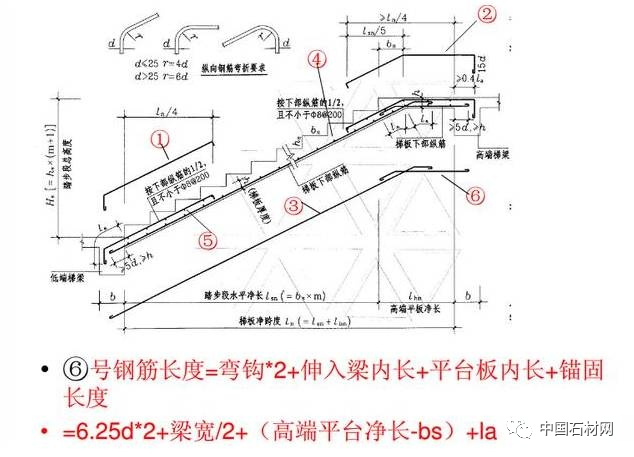

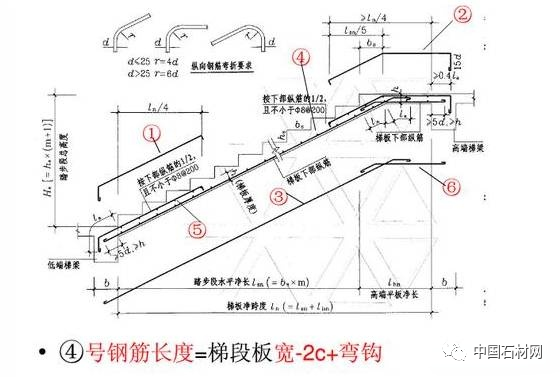

CT型梯板由踏步段和高端平板構成；

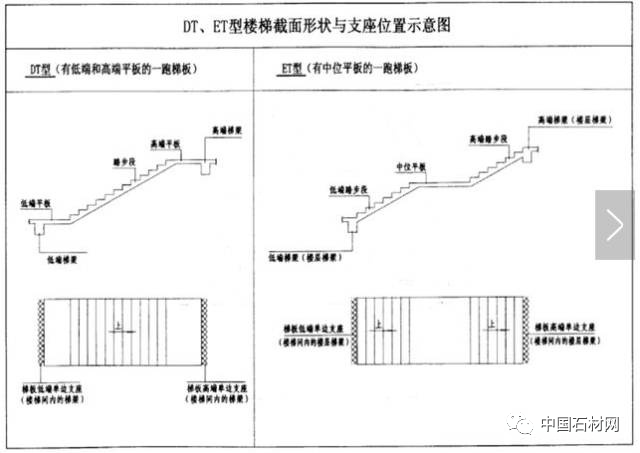

DT型梯板由低端平板、踏步板和高端平板構成；

ET型梯板由低端踏步板、中位平板和高端踏步段構成。

（3） AT~ET型梯板的兩端分別以（低端和高端）梯梁為支座，采用該組板式樓梯的樓梯間內部既要設置樓層梯梁，也要設置層間梯梁，以及相應的平臺板和層間平臺板。

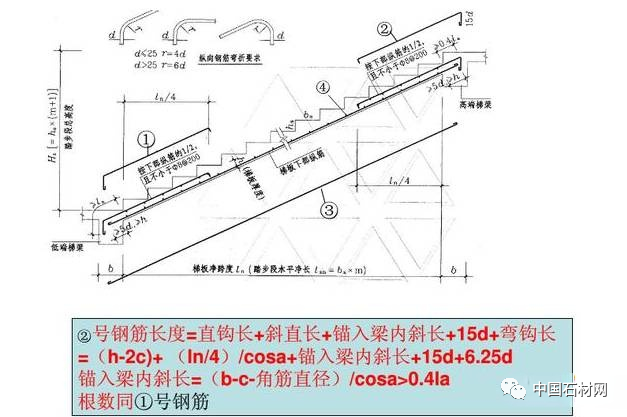

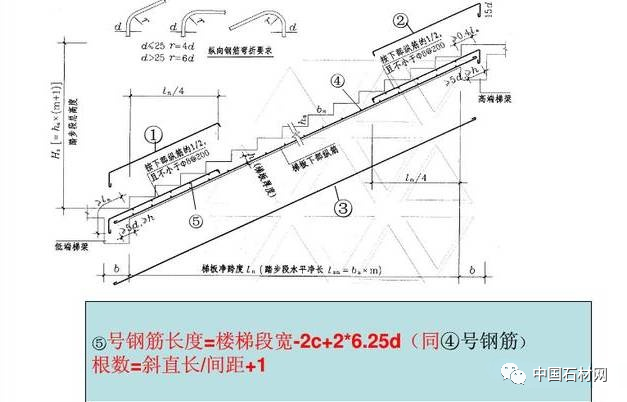

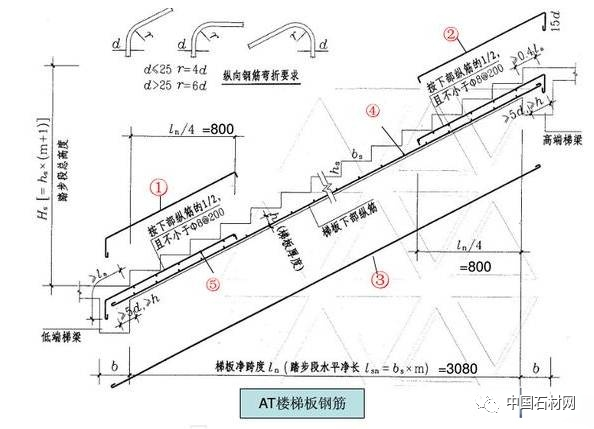

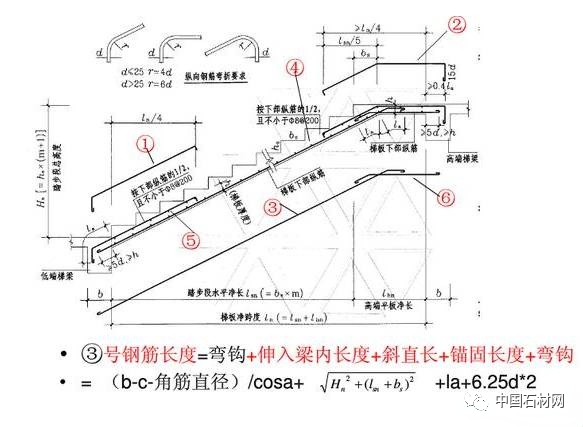

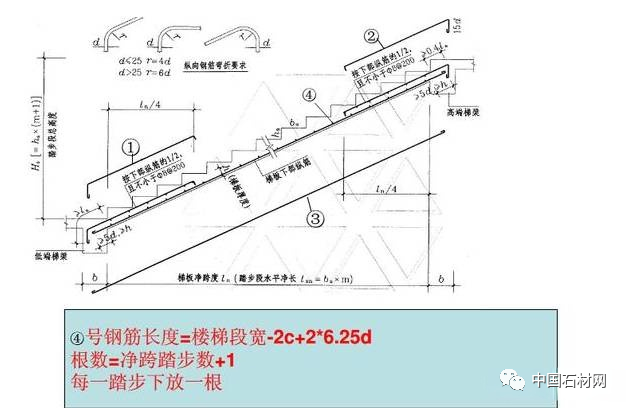

（4）AE~ET型梯板的下部縱筋由設計者按平面注寫方式注明，樓梯支座上部縱向鋼筋按梯板下部縱筋的1/2配置，且不小于 8@200；上部縱向鋼筋自支座邊緣向跨內延伸的水平投影長度統一取不小于1/4梯段板凈跨，設計不標注。

（5）ET型樓梯的低端平板或高端平板的凈長、中位平板的位置及凈長應具體工程不同而不同，上部縱筋因此有不同的配筋形式，施工人員應根據施工圖中的幾何尺寸，按構造詳圖規定選擇相應的配筋形式。

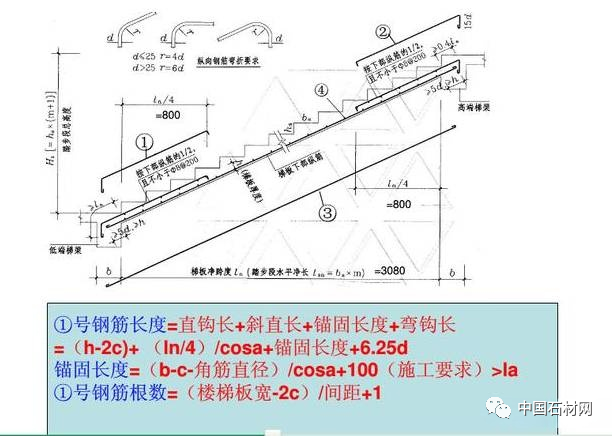

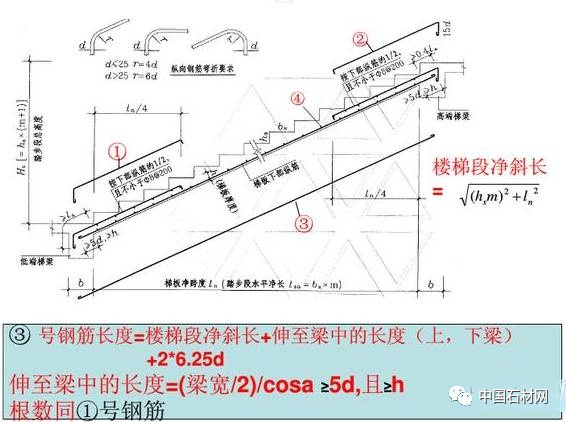

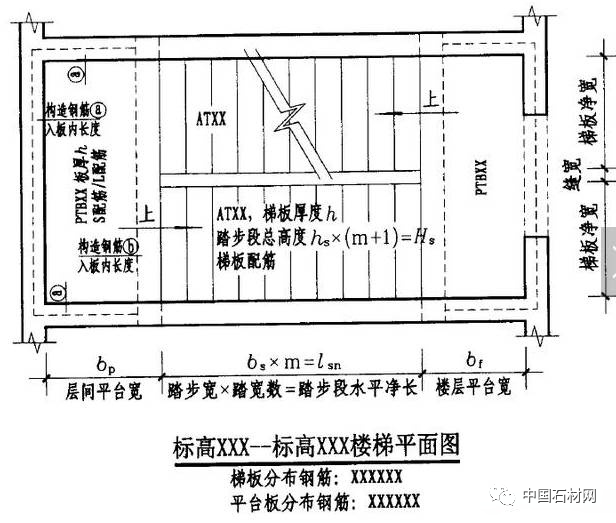

03 板式樓梯的平面注寫方式（AT）型

集中標注和外圍標注

集中注寫有4項內容：

（1）梯板類型代號和序號 AT× ×

（2）梯板厚度 h

（3）踏步段總高度 Hs=hs(m+1)

Hs：踏步高；m+1：踏步數

（4）梯板配筋

圖名下方注寫梯板及平臺板的分布鋼筋。

04 板式樓梯平臺板的注寫

平臺板中部注寫內容有4項：石材研習社（微信號stone5A）

（1）平臺板代號和序號PTB × ×

（2）平臺板厚度h

（3）平臺板下部短跨方向配筋（S配筋）

（4）平臺板下部長跨方向配筋（L配筋）

S配筋和L配筋之間用“/”分隔開；在板內四周原為注寫構造鋼筋與伸入板內長度；平臺板和梯板的分布鋼筋注寫在圖名下方。
