本方法只適用于手工造型的旋梯，用二維的多圖來表示二維、三維的旋梯加工數據，與用雕刻機自動造型加工方法完全不同。

后者，先用三維軟件，將樓梯組成構件按旋梯完成面在電腦中虛擬建模和分件，然后將分件數據輸入到五軸雕刻機，最后由雕刻機自動生成旋梯三維扭曲蓋板。兩者相比，各有優缺點。?

手工造型是目前大多數石材工藝廠采用的主要旋梯加工方法，其優勢在于，加工設備投資便宜，只需要繩鋸、水刀機、橋切機和仿型機等備，然后配備兩個熟手的加工師傅，旋梯加工總成本要低得多。

01 定位測量樓梯土建數據

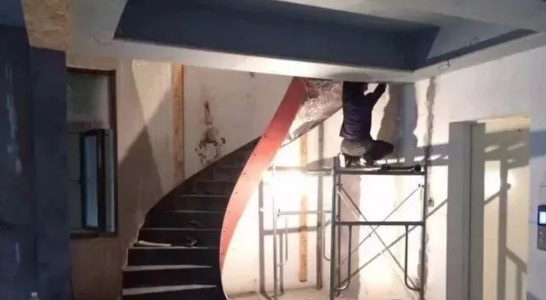

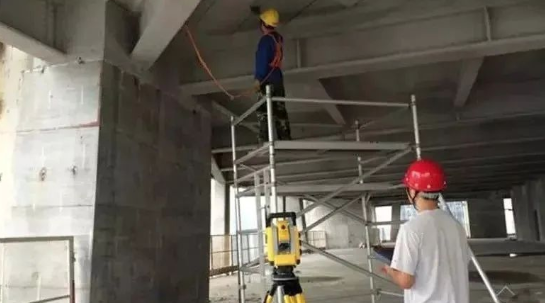

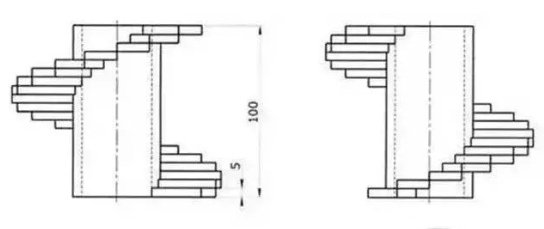

用紅外線、吊錘和鋼卷尺等工具，定位測量樓梯土建結構，并畫出每層樓的土建平面圖和樓梯內外側懸空立面的踏步展開圖。這一步的要求，不用修正樓梯結構誤差，越接近土建原始結構越好。

02 繪制總圖?

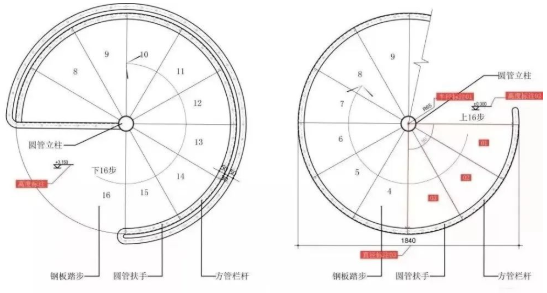

按旋梯剖面節點圖，結合石材干掛安裝的方式，綜合考慮樓梯土建結構的誤差，分別繪制每一層樓旋梯完成面《平面總圖》和《內外側欄桿(或攔河)立面展開面總圖》。

總圖修改要點：

1、檢查旋梯每層樓(休息平臺)完成面標高的是否正確？為了避免出錯，建議您分不同的日期(時段)，至少測量三次樓梯總標高。

2、旋梯爬坡段扶手、攔河和立板展開圖拼接處是否平順？

3、按石材深化圖紙尺寸檢查踏步的蓋板、立板和攔河是否有足夠安裝位？

4、實測旋梯爬坡段，欄桿扶手高度是否達標？

5、踏步上部開口與樓梯天花高度是否符合《住宅設計規范》GB 50096-2011的要求？

其中下面這條規定，最容易被新入行的石材深化設計師、甚至老技術員忽視了，也是旋梯加工最致命的錯誤，為了糾正該錯誤，由于樓梯報廢構件多，給加工廠造成的損失最大，所以，必須引起大家的注意和重視。

6.樓梯平臺凈寬不應小于樓梯梯段凈寬，且不得小于1.20m。樓梯平臺的結構下緣至人行通道的垂直高度不應低于2.00m。入口處地坪與室外地面應有高差，并不應小于0.10m。?

03 拆分總圖

就是分類繪制旋梯各構件的石材加工圖。按旋梯平面總圖、立面總圖和石材安裝節點圖，拆分旋梯每個細小的構件。一般完整的大理石旋梯構件，分為踏步蓋板、立板，攔河蓋板、內外立板、吊底板，欄板、花瓶柱，石材扶手，收口柱，踢腳線等等。

拆分總圖要點：

1、從旋梯完成面結果倒推，利用在樓梯局部增加開料余量的方法，來平衡加工廠加工誤差和石材干掛安裝誤差。

開料調整余量加多少的依據？

第一，欄桿和踏步安裝大樣圖；

第二，工地施工條件；

第三，個人經驗數據。

比如，斜位與直位的交接處，三維攔河蓋板與之拼接的立板陽角位置，收口柱四周的所有石材等部位和區域均需加余量。?

2、保證石材旋梯構件編號的合理性和唯一性。

這個工作，說起來簡單做起來特別復雜。編號思路，先分大類，再按小類分識別號。

比如，常見雙側懸空有攔河的旋梯，先分大類為：

內攔河用「N」字母表示(在石材行業內部，習慣上把靠中間小半徑這邊稱為內攔河擋水，另一邊為外攔河擋水。當然，也可以在旋梯總平面圖中用文字注明內外攔河的識別方法)

外攔河用「W」字母表示、中間踏步蓋板G1-1、G1-2……G1-n和立板單獨編號L1-1、L1-2……L1-n。

再分小類，內攔河由4件組成，即N1-順序號、N2-順序號、N3-順序號、N4-順序號。

外攔河由4件組成，即W1-順序號、W2-順序號、W3-順序號、W4-順序號。

上述編號方法，只是拋磚引玉，更多保證編號唯一性的好方法，靠大家平時去實踐和總結。?

3、保證石材名稱正確。

針對一跑樓梯用多種材料的情況，圖紙如何才能讓加工廠不會看錯材料？分箱和包裝方便？貨到工地不會亂，安裝師傅方便找材料？

的確要技術員多費點心思。常用方法，按用料分頁制圖和按局部拼接關系制圖。?

4、保證石材紋路方向正確。這條經常被忽視。

5、在AutoCAD模型空間中繪制石材加工圖，請各位石材深化設計師盡量不要在圖紙空間中畫圖。

這與現階段小規模的石材加工廠比較多的現實情況有關系，大多數小廠也請不起精通CAD的技術員，對于不精通CAD軟件的人，在圖紙空間中修改圖紙?zhí)貏e麻煩，如果用戶一不小心打開頁面上的小鎖后，視口中的圖紙就全亂套了。有備份的還好說，沒備份的夠你費口舌的。?

6、提倡石材行業的技術員養成分圖層繪制石材加工圖的好習慣。常用石材制圖，新增五個圖層就夠用了，分別命名為石材、標注、填充、工序、文字。?

這既是建筑制圖規范要求，也是為了方便后期檢查和修改石材加工圖。你可以單獨控制每個圖層打印線寬，打印時線條有粗細，頁面整體清晰美觀。

7、完整的石材下單圖，建議包括圖紙封面、下單區域總平面索引、下單區域局部總圖，后面跟局部總圖的加工圖(拆分圖)組成。?

石材圖紙，除節點圖放大外，一般1:1在模型空間中繪制，不管圖框大小差異多大，但是，打印出來的圖紙文字要容易識別、字體大小盡量一致（可以用繪圖模板來實現）。
