一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

有三個(gè)技術(shù)參數(shù)和我們的石材防水息息相關(guān)： 憎水性、吸水率、含水率。先看看以下四張水珠的圖形：

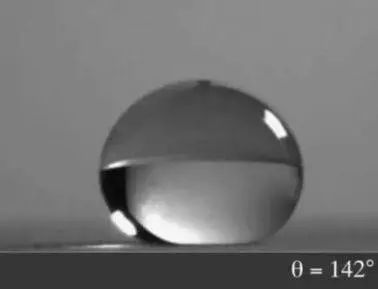

θ=142o↑

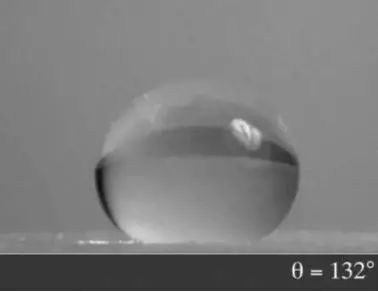

θ=132o↑

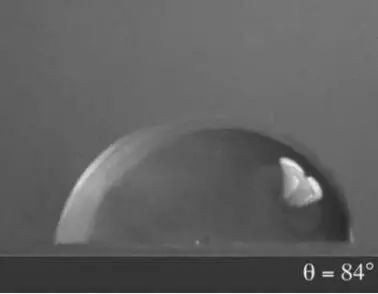

θ=84o↑

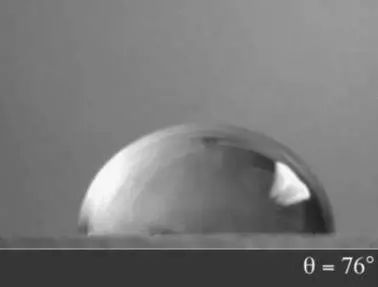

θ=76o↑

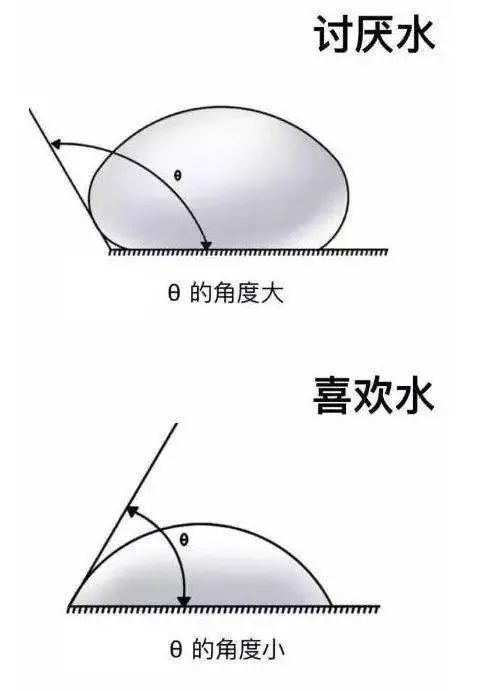

大家會(huì)發(fā)現(xiàn) θ 值一直在變化?？梢悦黠@的看到四個(gè)水珠的形狀不同 θ 不同，那么它們代表什么意義呢？

θ 的角度越大，代表越討厭水；θ 的角度越小，代表越喜歡水，從水珠的角度就可以很明顯的判斷材料對(duì)水的喜厭。

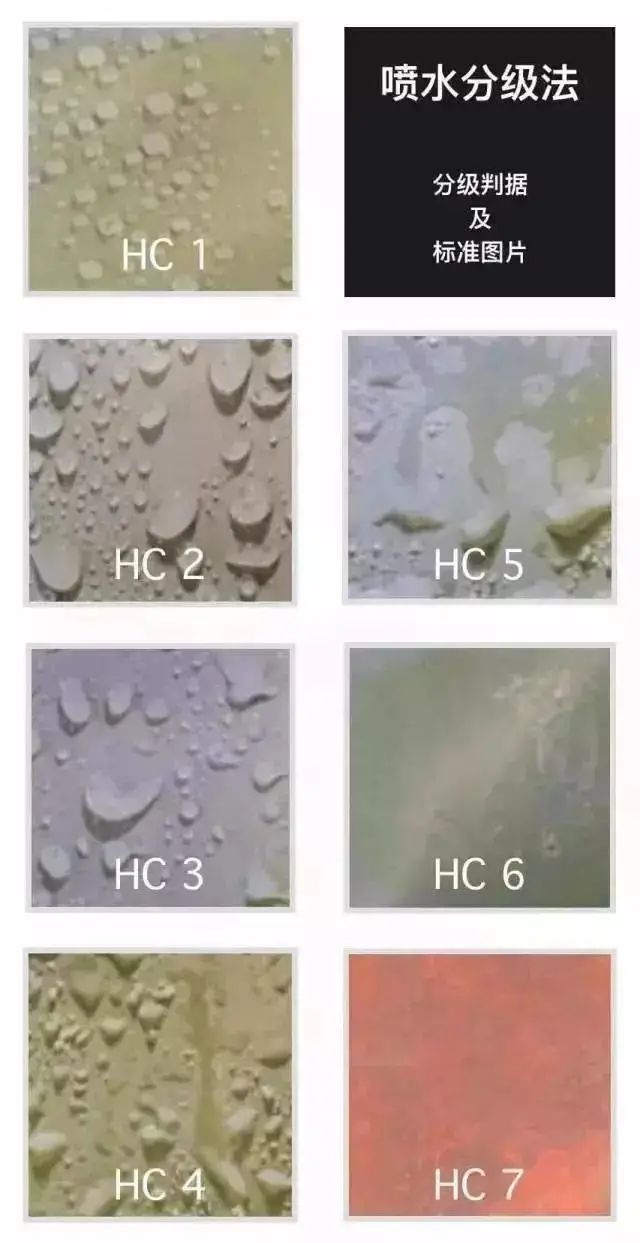

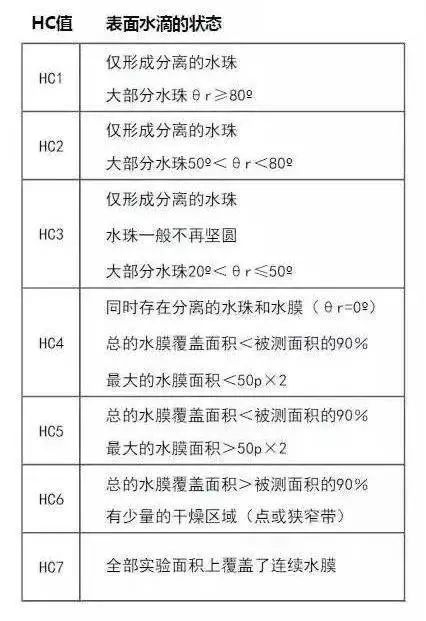

噴水分級(jí)法↑以上的噴水分級(jí)法圖例為水珠的形狀分為七級(jí)：

HC“1”代表 θ 的角度很大，越往HC “7” θ 對(duì)的角度就越來(lái)越小。 表中描述了HC的七個(gè)等級(jí)的水珠特征 。

厭水：

水珠的θ角度越大也就是憎水性越高。

喜水：

水珠的θ角度越小也就是親水性越強(qiáng)。

憎水性越強(qiáng)：

防水性越好，不受水的影響的體質(zhì)就越‘優(yōu)’。

親水性好：

防水性差，體質(zhì)羸弱。

吸水率與憎水性是一體兩面：

石材的吸水率越高，越容易受到污染及發(fā)生病變，對(duì)防護(hù)的要求也越高反之則抗污染，不易發(fā)生病變。

按照吸水率把石材分為三個(gè)等級(jí)：

低吸水率石材：吸水率0.01%~0.09%

中吸水率石材：吸水率0.1%~0.5%

高吸水率石材：吸水率0.51%~2%或更高

常用天然石材吸水率

（吸水率從低到高）

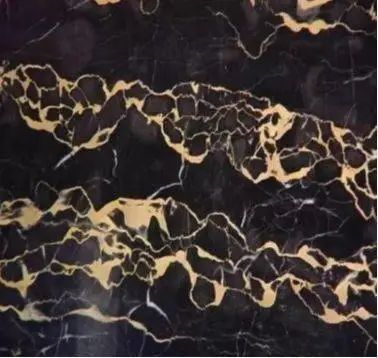

石材名稱：Nero Portoro(大理石）↑

吸水率：0.09％

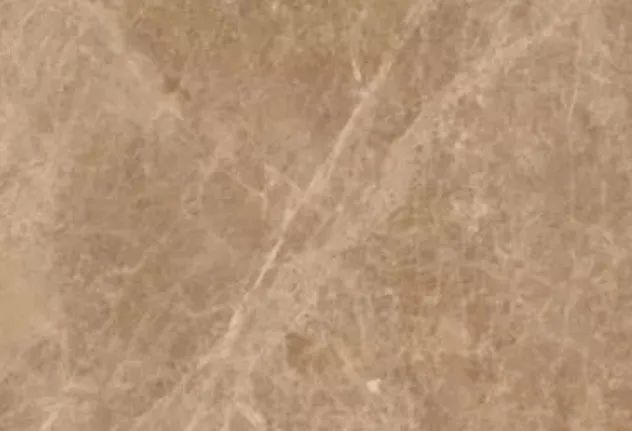

石材名稱：Turkey Emperador Light Marble(大理石）↑

吸水率：0.20％～0.50％

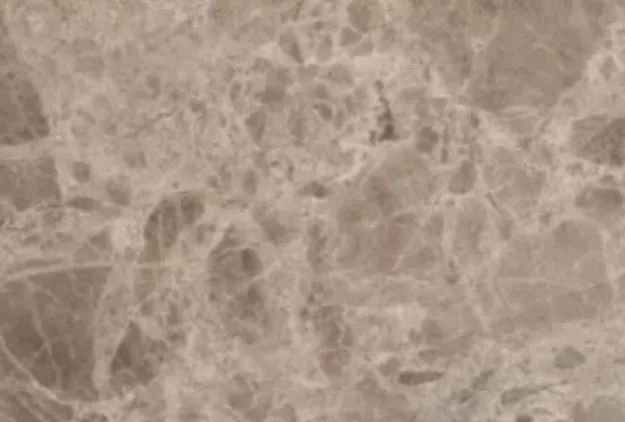

石材名稱：Emperador Marble(大理石）↑

吸水率：0.20％～0.50％

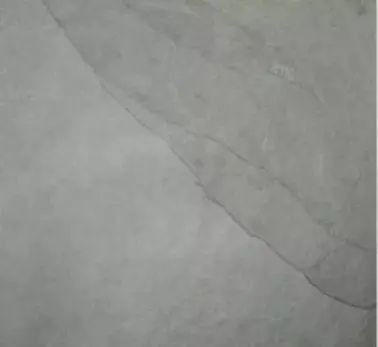

石材名稱：Ocean Grey Slate(板巖）↑

吸水率：0.207％

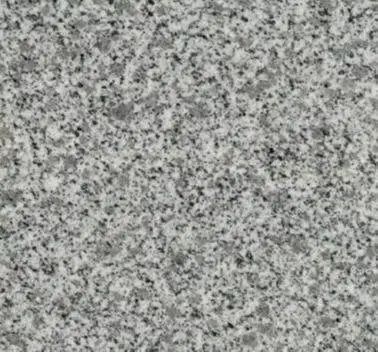

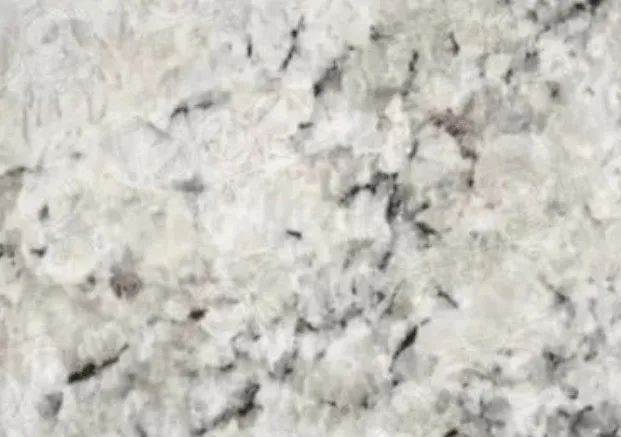

石材名稱：Dallas White Granite(花崗巖）↑

吸水率：0.24％

石材名稱：Karye Yaylak Granite(花崗巖）↑

吸水率：0.33％

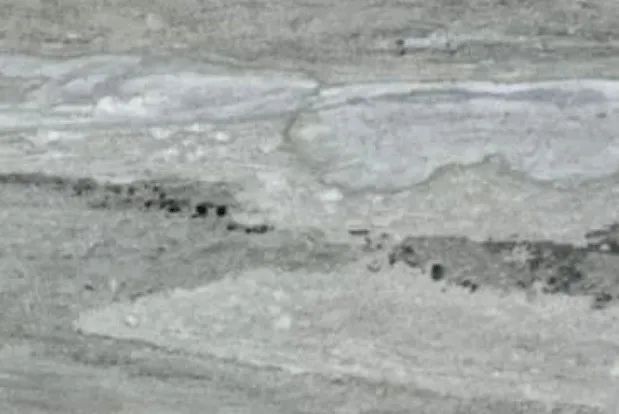

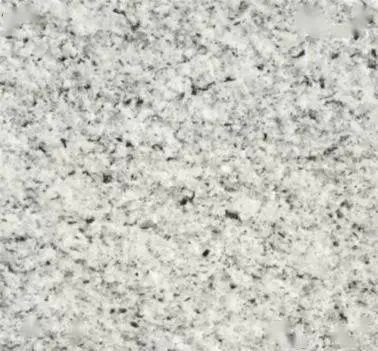

石材名稱：Bianco Walser(片麻巖）↑

吸水率：0.4％

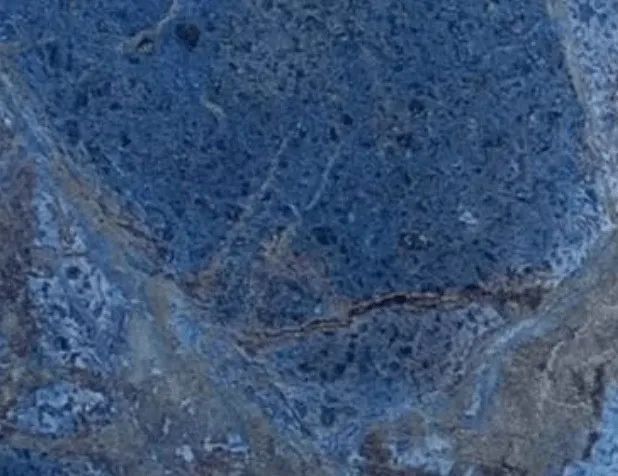

石材名稱：Africa Blue Sodalite(大理石）↑

吸水率：0.4％

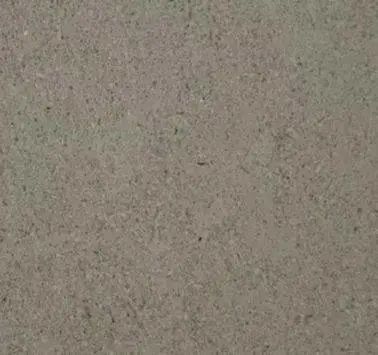

石材名稱：Lipica Limestone(石灰?guī)r/萊姆石）↑

吸水率：0.7％

石材名稱：Vals Quartzite(石英巖）↑

吸水率：0.8％

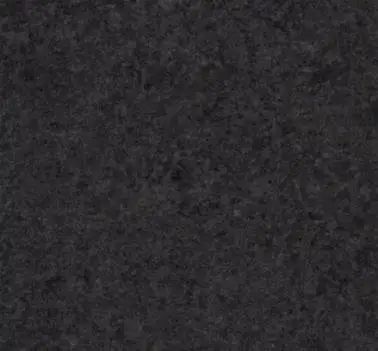

石材名稱：Kayseri Basalt(玄武巖）↑

吸水率：0.995％

了解了石材的“水性”之后，讓我們繼續(xù)看看這些有關(guān)水的石材常見(jiàn)問(wèn)題及其解決方法吧！

為什么大理石會(huì)返堿？大理石具有多孔性和吸水性的特質(zhì)，因而使水和污染物很容易侵入石材，從而導(dǎo)致石材的病變。大理石的鹽堿斑是可溶性鹽類，這種鹽堿物在水汽蒸發(fā)的作用下通過(guò)石材的孔隙帶到石材的表面結(jié)晶而形成的白色花斑或花斑，外觀呈白色粉末狀，并薄薄地一層附著在石材的表面。

一些名貴的白色大理石甚至?xí)植孔凕S，令項(xiàng)目無(wú)法交付，讓石材廠家和設(shè)計(jì)公司頭痛不已。

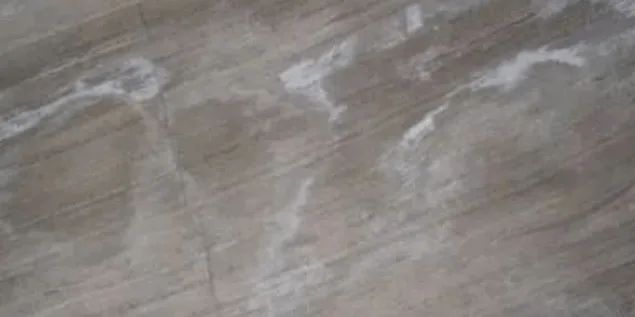

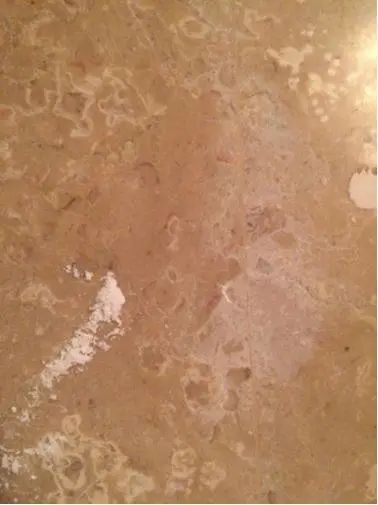

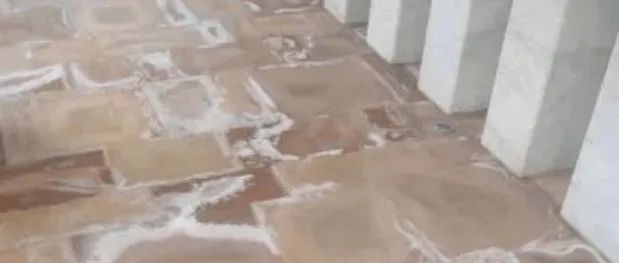

返堿↑

中國(guó)石材協(xié)會(huì)發(fā)表的《石材護(hù)理技術(shù)規(guī)范》一文中對(duì)石材返堿的定義， 石材返堿：可溶性鹽堿通過(guò)石材毛細(xì)孔吸收或遷移到達(dá)石材表面，結(jié)晶析出形成的白色花紋或花斑。

鹽堿斑的特征（1）外觀形狀以成片出現(xiàn)的白色花紋或花斑為主；（2）易溶于水，其硬度較低，可用濕布擦掉；（3）經(jīng)常反復(fù)出現(xiàn)，有吸潮現(xiàn)場(chǎng)，尤其在受潮后天氣再干燥時(shí)容易出現(xiàn)。（4）鹽堿斑的主要化學(xué)成分是鈉鹽和鉀鹽，如碳酸鈉、硫酸鈉、氫氧化鈉等，很容易隨著毛細(xì)水遷移到石材的表面，結(jié)晶析出。

大理石表面鹽堿的來(lái)源

（1）水泥中的堿性成分（如氫氧化鈉、氫氧化鉀、碳酸鈉等），于各種原因（例如與水、清洗水、研磨水、地下水）使石材的底下濕貼水泥受潮后，隨著水分的向外向上蒸發(fā)，將水泥中的堿性成分通過(guò)石材的微孔或者接縫，以毛細(xì)作用帶到石材表面，形成花紋狀的鹽堿斑。

（2）有些大理石本身就含有堿性成分（如某些米黃大理石），在潮濕的空氣中即使沒(méi)有濕貼安裝，也會(huì)因水分的向外遷移自行析出鹽堿，產(chǎn)生鹽堿斑；

（3）在一些鹽堿地區(qū)，易溶性鹽堿（如硫酸鈉和碳酸鈉等）會(huì)隨水分沿墻基向上遷移，在建筑物靠墻角部位的石面析出，形成白色的鹽堿斑；

（4）在沿海地區(qū)，隨著海風(fēng)將海水水霧吹向陸岸，海鹽（如氯化鈉）會(huì)在建筑物外墻的石材表面析出，也會(huì)形成白色的鹽堿斑。

（5）季節(jié)性鹽堿斑，當(dāng)南方的梅雨季節(jié)來(lái)臨之際，由于空氣的濕度增大，導(dǎo)致石材受潮，以至平常不返堿的石材，此時(shí)也出現(xiàn)了返堿。

造成返堿的三個(gè)必備條件

1、物質(zhì)，易溶性鹽堿成分（自身或外來(lái)）

2、載體，水分，潮濕（溶解鹽堿，并將之帶到石材表面）

3、通道，縫隙，毛細(xì)孔（引導(dǎo)水分，析出鹽堿）

施工須知

根據(jù)石材返堿的幾個(gè)條件，我們可以著手從以下幾個(gè)方面來(lái)解決石材返堿的問(wèn)題。

1、石材安裝之前，要根據(jù)石材的類別與特性選對(duì)防護(hù)劑，石灰變質(zhì)巖要選擇的防護(hù)劑要具有抗堿功能。

2、濕貼石材一定要做好防護(hù)，不能因?yàn)樽隽朔浪衬z就省略了石材底面的防護(hù)，現(xiàn)場(chǎng)動(dòng)刀切割的斷面一定要補(bǔ)好防水劑。

3、對(duì)于碳酸鹽類石材，特別是質(zhì)地比較疏松的大理石，切忌使用甲基硅酸鈉一類的強(qiáng)堿性防護(hù)劑（普通水溶性防護(hù)劑），推薦使用弱堿性環(huán)保型高端水溶性防護(hù)劑，操作時(shí)要及時(shí)擦去殘留在石材表面的堿霧。

4、刷防護(hù)劑前，要保證石材完全干凈干透，一般石材切割后要在常溫下放置4天，不能有水份殘留在石頭內(nèi)部，不達(dá)此條件寧可不做防護(hù)，不可野蠻強(qiáng)求。

5、實(shí)施操作時(shí)一定要均勻飽和，要因石材吸水率不同而確定不同的用量。

安裝過(guò)程中：

石材安裝過(guò)程中要盡量采用干掛施工工藝，對(duì)于無(wú)法干掛施工的地面，要盡量減少水的使用，一般基層的含水量要小于4%時(shí)才可以施工，石材背后可以采用大理石粘結(jié)劑鋪到基層上，起到隔離水份的作用。

石材鋪貼后：

1、濕鋪石材28天內(nèi)不予打磨做結(jié)晶面，并且保證此期間石材表面干凈（無(wú)塵）無(wú)覆蓋，石底水分正常蒸發(fā)；2、達(dá)到石材護(hù)理要求后，予以開(kāi)縫，并刷潔縫隙兩側(cè)灰塵，再予調(diào)膠勾縫，同時(shí)對(duì)石材缺陷進(jìn)行修復(fù)，減少水分滲入通道。

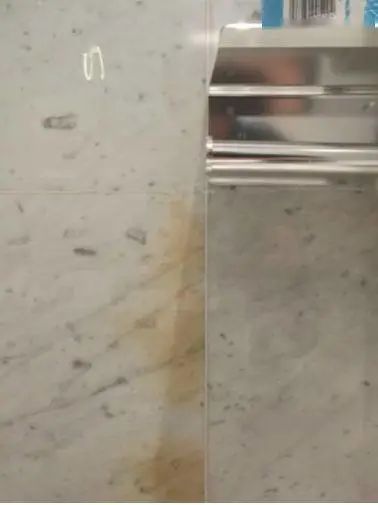

石材銹斑：

什么是銹斑？

銹斑是含鐵物質(zhì)進(jìn)入石材內(nèi)部或石材中的鐵化合物與環(huán)境中的化學(xué)物質(zhì)發(fā)生反應(yīng)，在石材表面形成黃色或黃褐色的斑痕。從化學(xué)上解釋：是由鐵質(zhì)在潮濕的空氣中與氧氣發(fā)生了反應(yīng)。該化學(xué)反應(yīng)需要三種成分，即Fe（鐵質(zhì)）、O2(氧氣)、H2O（水）。

石材銹黃生成的原因：

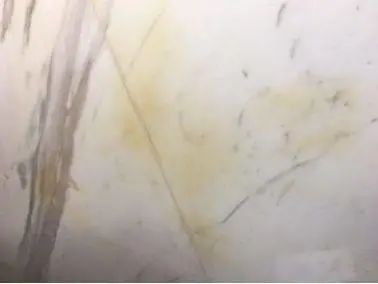

一、原發(fā)性銹斑。石材的化學(xué)成分中都含有一定量的鐵氧元素，如金線米黃、銀線米黃、莎安娜米黃、白麻等。這些含鐵的物質(zhì)在潮濕的環(huán)境下與空氣接觸就很容易被氧化生成鐵銹，隨著水分在石材微孔中的流動(dòng)和擴(kuò)散，石材表面會(huì)出現(xiàn)不規(guī)則的黃褐斑。

二、繼發(fā)性銹斑。石材在開(kāi)采、加工、運(yùn)輸、鋪裝、使用過(guò)程中有鐵銹直接浸入，或者鐵質(zhì)殘留于石材表層，隨著時(shí)間的推移氧化和擴(kuò)散，產(chǎn)生銹黃斑。在酸雨嚴(yán)重的地區(qū)，酸雨會(huì)不斷溶蝕石材周邊的含鐵物質(zhì)（如干掛件、腳手架等），并將鐵銹轉(zhuǎn)移到石材表面。

三是融入性銹斑。

石材在使用、維護(hù)過(guò)程中，被強(qiáng)酸（如鹽酸、硫酸、硝酸等）污染或用強(qiáng)酸清洗石材，強(qiáng)酸會(huì)溶解石材及周邊的鐵質(zhì)，形成含鐵質(zhì)的溶液。這些溶液會(huì)滲入、留存在石材內(nèi)部，隨著堿性物質(zhì)的作用和酸度的降低，這些鐵元素又會(huì)變?yōu)殍F銹。判斷銹斑的類型：第一種類型的銹斑，是石材自身的銹斑，這就很難徹底處理。因?yàn)橐幚礓P斑，就要反應(yīng)這些鐵質(zhì)，而石材內(nèi)部含有的鐵質(zhì)是很難徹底清除。第二種和第三種銹斑相對(duì)容易處理。

銹斑的具體處理流程是：切割阻斷——解除防護(hù)——對(duì)癥下藥——藥液移除——抗氧化處理——防護(hù)處理。

1、切割阻斷。將石材繼續(xù)產(chǎn)生的銹斑的誘因阻隔開(kāi)來(lái)，比如鐵質(zhì)、水分，不讓銹斑繼續(xù)擴(kuò)大。

2、解除防護(hù)。石材做過(guò)防護(hù)處理，應(yīng)先解除石材原有的防護(hù)功能，否則治理銹斑的藥劑無(wú)法滲入石材內(nèi)部，并起到相應(yīng)的作用。溶劑型（油性）防護(hù)劑，可以用除油膏、DEC21解除；水劑型（水性）防護(hù)劑可以用DEC21解除。

3、對(duì)癥下藥。采用專業(yè)的大理石（云石）除銹劑清除鐵銹，可使用大理石除銹劑、花崗石除銹劑、MAR、NO RUG等。

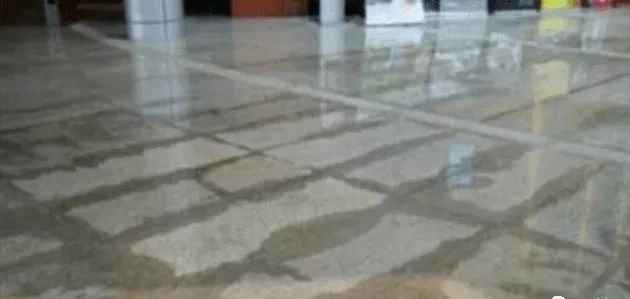

石材水斑：

石材水斑形成原因？

受濕式施工方法中的水泥沙漿影響所致。因?yàn)樗嗟某煞葜泻?%~2%的氫氧化鈉.由于其對(duì)水份的吸附性很強(qiáng)，在潮濕的大氣中當(dāng)環(huán)境溫度高于35度，立刻形成具有腐蝕性的碳酸鈉溶液。結(jié)晶水常因溫度的變化而變化，但永遠(yuǎn)不會(huì)匱乏，這就形成了濕痕不干的現(xiàn)象。預(yù)防的方法

對(duì)石材進(jìn)行防護(hù)，使石材料具有防水性，以此阻隔空氣中的水份與石材或水泥內(nèi)部物質(zhì)的接觸，降低其化學(xué)反應(yīng)條件；其次應(yīng)盡量避免采用水泥施工安裝石材。預(yù)防該種病變的發(fā)生還有很多方法，例如：在安裝施工前使用優(yōu)質(zhì)的石材防護(hù)劑對(duì)石材板材進(jìn)行六面防護(hù)處理，尤其加強(qiáng)底層防護(hù)；例如：在濕貼安裝施工過(guò)程中注意水泥砂漿中水份的含量，可使用半干的水泥砂漿；例如：可以采用底面刮漿法進(jìn)行安裝施工，避免采用半干砂漿找平層上潑漿的方式粘貼石材；又例如：在石材板材安裝過(guò)程中，設(shè)計(jì)并預(yù)留適當(dāng)?shù)乃ǖ溃⒁鈱?duì)石材拼縫進(jìn)行嵌縫處理。
