一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

用水泥濕法粘貼石材時，吸濕性物質(zhì)滲入石材內(nèi)部后，使石材表面產(chǎn)生不易自然干燥的濕痕，這就是俗稱的水斑。它以固定的位置，固定的面積，持續(xù)不干的形態(tài)，破壞了裝飾石材表面視覺整體上的美觀性格。

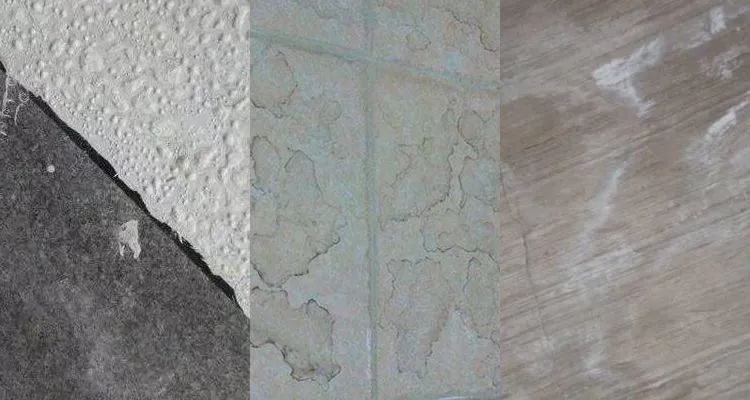

水斑的成因

形成水斑的原因和其成份很復(fù)雜，不同環(huán)境下的石材，形成水斑的原因也各不相同，大多是因為水泥砂漿、水泥外加劑、酸雨環(huán)境等多種因素的作用而在石材的毛細孔形成了水泥硅酸凝膠體、鹽堿等吸濕性的物質(zhì)。

也有的是有水源直接滲入石材的內(nèi)部而使石材變得潮濕，嚴格意義上講，僅僅是水源直接滲入石材內(nèi)部，還不能稱之為水斑，截斷與之相連的水源，石材便會慢慢自行干燥，但在潮濕環(huán)境下，水泥砂漿中的吸濕性物質(zhì)會很快滲入石材內(nèi)部而形成真正的水斑。引起水斑病變的原因歸納起來有以下幾類。

第一種類型

該鹽基由水泥硅酸鹽凝膠組成

采用水泥砂漿濕貼法對吸水率高的石材，容易產(chǎn)生石材水斑。具體表現(xiàn)如下：

1、如果石材不做任何保護，大面積出現(xiàn)石材水斑；

2、石材防護不均勻，有刷痕如水漬；

3、石材側(cè)漏刷防護，石材邊緣出現(xiàn)水漬，并向中心滲透輻射。

由此可見，這樣的石材水斑是在安裝后不久石材中產(chǎn)生的，主要原因是有些物質(zhì)被吸入，導(dǎo)致形成濕痕。(不做抗?jié)B透處理或抗?jié)B透處理不合格的石材，水泥凝膠吸入很容易)

這種材料是由水泥堿-硅酸鹽凝膠為主形成的凝膠材料！這種凝膠材料具有非常細小的孔隙，吸附和保留水分，在石材縫隙中滲透和固定，使石材表面光反射率發(fā)生變化，看起來像石材被打濕了。

第二種類型

各種來源的吸濕性鹽堿

石材有吸附性，也有吸水性，石材長時間暴露在空氣中，會吸收空氣中或其他來源的水分。如果石材的某一部分的吸水能力較強、速度較快，就會形成正常石材表面幾乎沒有濕痕的變化，而較強的部分的吸水顏色較深，就會變成石材水斑。

吸收性強的部分必須深入吸收性強的物質(zhì)——吸濕性強的鹽。吸濕鹽堿的來源與堿硅凝膠的來源相似。它也是在石料粘貼的過程中，伴隨著水從石料背面滲入到石料表面。

一般情況下，水泥中含有的吸濕性鹽、堿較少，不足以產(chǎn)生石材水斑。但除非出現(xiàn)這種情況：

1、使用強堿性水泥或劣質(zhì)水泥；

2、水泥添加劑使用不當(dāng)；

3、石材下面的墊層、砂等基材含有可溶鹽、堿，隨水向上運移。

4、用強酸清洗石材表面的銹斑或水泥斑。酸與污染物發(fā)生反應(yīng)，形成吸濕性的可溶性鹽，這些鹽深入到石材的孔隙中。

5、使用劣質(zhì)防護劑，特別是一些強堿性的劣質(zhì)防護劑，容易形成吸濕性堿。

第三種類型

潮濕和毛管水遷移的影響

這種石材水斑是石材本身吸水，而帶來的污染物。石材周圍有穩(wěn)定的水流，如地下或石材背后有潮濕的土壤，或地下水位過高；或者附近有游泳池，經(jīng)常滲水的廁所等；

由于水遠離石材表面的流動，隨著水的蒸發(fā)，會有吸濕性的鹽堿等物質(zhì)向石材表面聚集，形成嚴重的石材水斑。

第四種類型

類似于水漬的水印，假水斑

由于石材長期處于潮濕狀態(tài)，潮濕的表面容易吸收灰塵。久而久之，污染物進入石材的微孔，水干后，便留下了水斑的痕跡。此外，當(dāng)一些液體物質(zhì)，如膠水、污染物、劣質(zhì)防護劑等滲入石材微孔時，也會形成類似的石材水斑痕。

簡單地說，這種石材水斑類似于水斑標記，嚴格來說不是真正的水斑，而是“假水斑”。

水斑的表現(xiàn)形式

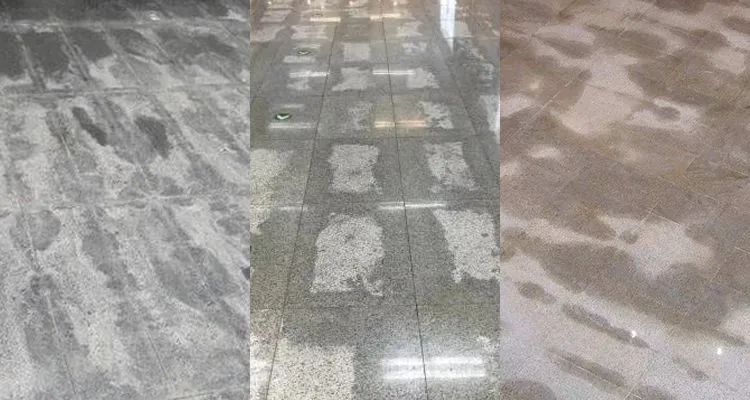

1、未作防護引發(fā)的水斑：石材未做防護引起的水斑往往是大面積成片出現(xiàn)。

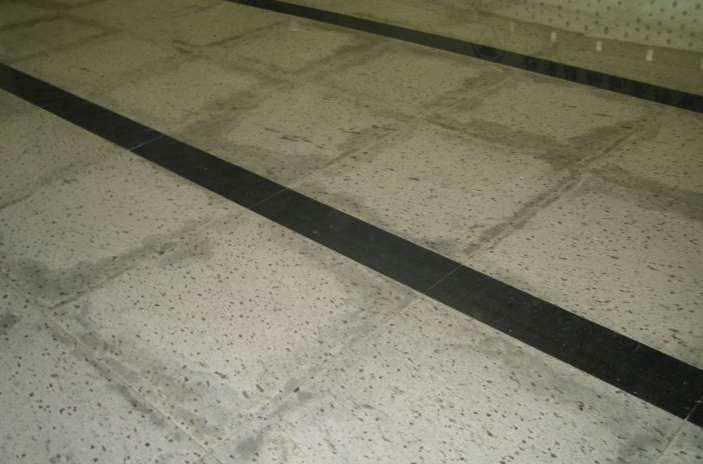

圖例：

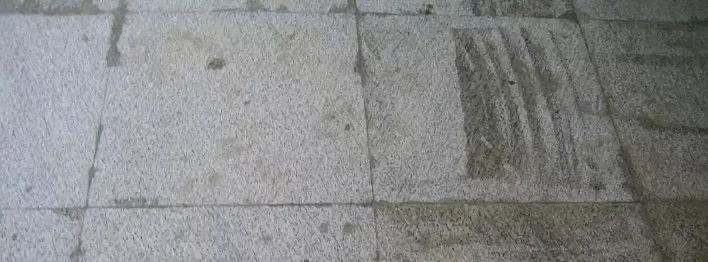

2、表面防護劑涂刷不 均勻引起的水斑：

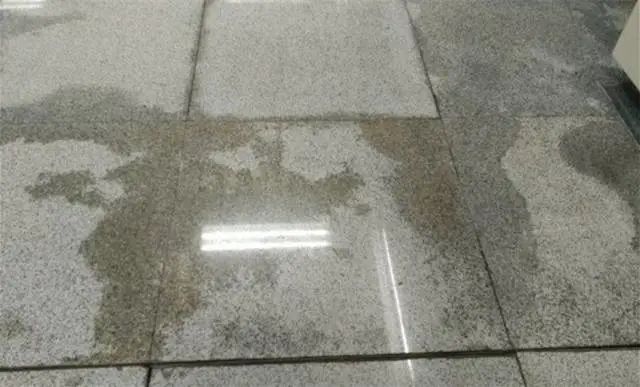

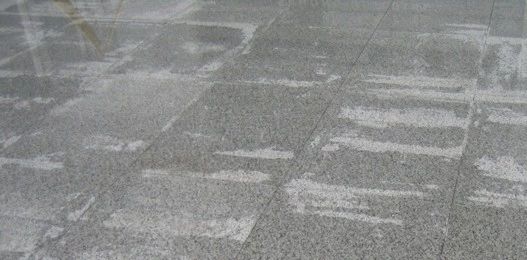

圖例：

3、底面漏刷防護劑引起的水斑：

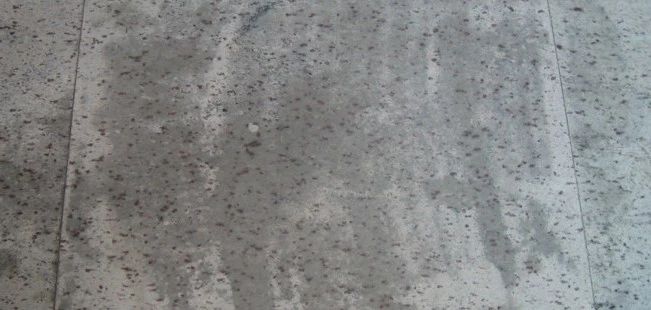

圖例：

4、側(cè)面漏刷防護劑引起的水斑：

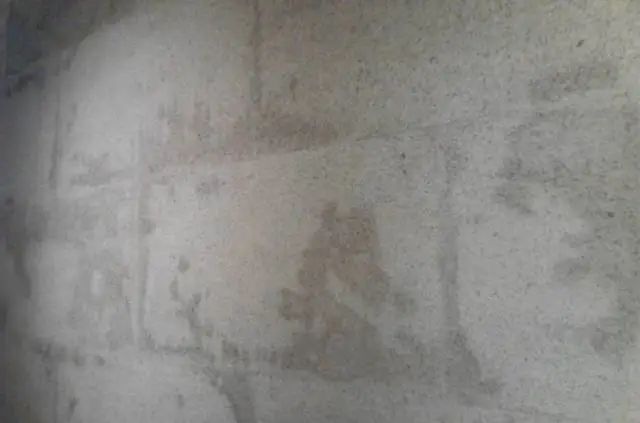

圖例：

水斑病變的預(yù)防

雖然要徹底清除石材的水斑病癥比較困難，但完全有辦法避免石材水斑病癥的發(fā)生，具體方法為：

1. 在安裝施工前使用專用防護劑對石材進行防護處理，特別是石材的底面防護。

2. 石材濕貼安裝施工時應(yīng)盡量減少水泥砂漿中水分的含量和砂漿的用量，即可使用半干水泥砂漿。

3. 盡量采用石材底面刮漿法而避免采用半干砂漿基底上潑漿的方式粘貼石材。

4. 石材安裝時應(yīng)設(shè)計和預(yù)留適當(dāng)?shù)乃ǖ?，安裝后應(yīng)先保持石材拼縫內(nèi)空暢，一周后再進行嵌縫處理。

5. 濕法粘貼安裝的石材應(yīng)避免被雨淋濕或水洗受潮（特別是剛安裝后的二至三周內(nèi)應(yīng)絕對禁止）。

水斑的治理

1、物理烘烤法

1) 利用高溫高熱的作用析出水斑中的水分，治標不治本。

2) 常用的器具是太陽燈或噴火器。

2、化學(xué)清洗法

利用石材水斑清除劑進行清洗，清除或破壞石材中形成水斑的鹽堿及凝膠體 ，使其失去吸潮能力。

3、清洗烘烤綜合法

1) 清洗劑清除或破壞石材中的鹽堿及凝膠體 ；

2) 烘烤法烤干石材中水分。

4. 增艷調(diào)色法

1) 將病變石材的淺色部分顏色加深，使其達到整體顏色一致或接近。

2) 分為防護增艷調(diào)色法和普通增艷調(diào)色法。
