超高壓水射流及數控水刀有關問題：
*什么是數控水刀？
*數控水刀有什么特性和優點？
*數控水刀能達到怎樣的精度？
*數控水刀能切割的最大厚度是多少？
*高壓泵（高壓發生器）的工作原理是什么？
*影響數控水刀切割機效率的因素有哪些？
*如何選到一臺好的水刀？
*數控水刀使用成本多少？
*數控水刀有哪些常見故障以及如何排除？等等...
下面將為大家一一講解。*什么是數控水刀？
數控水刀是將超高壓水射流發生器與二維數控加工平臺組合而成的一種平面切割機床。
它將水流的壓力提升到足夠高（200MPa以上），使水流具有極大的動能，可以穿透化纖、木材、皮革、橡膠等，在高速水流中混合一定比例的磨料，則可以穿透幾乎所有堅硬材料如陶瓷、石材、玻璃、金屬、合金等。
在二維數控加工平臺的引導下，在材料的任意位置開始加工或結束加工，按設定的軌跡以適當的速度移動，實現任意圖形的平面切割加工。
*數控水刀有什么特性和優點？
與傳統的“熱”切割工藝相比，超高壓水射流切割機床以水流為切割介質，是一種“冷”切割工藝。
它具有如下功能與優點：
1、切割時無熱變形，避免了材料的物理、化學變化；
2.廣泛適應于各種材料的切割加工，有“萬能切割機”之譽；
3.切口光滑平整無毛刺，一般無須再加工；
4.由數控系統操縱，切割精度高；
5.切割縫小于1.2mm，便于套料切割，節約材料；
6.加工過程不會產生污染環境的廢物。水刀管家 15698805426 數控水刀對那些用其它方法難以切割的材料如芳綸(Kevler)、鈦合金及各種復合材料是非常理想或唯一的加工手段。
*數控水刀能達到怎樣的精度？
嚴格來講，數控水刀雖然比火焰、等離子切割機床可以更精確的切割，但還不是精密加工機床，應該不能標注精度。在切割10mm以下的板料時，把切割速度和補償控制得恰到好處，誤差可以做到+-0.1mm。
*數控水刀能切割的最大厚度是多少？
由于水射流的靶距是不確定的或者說是變化的，數控水刀的最大切割厚度并不好明確界定。
膽大者，敢稱400、500mm，保守者稱100mm以內，都是合理的。現有的數控水刀一般流量在2～3升，工作壓力在200～380MPa，射流經過空氣阻力，能量衰減極快，到400、500mm時，基本就隨風飄散了，就沒有打擊力。
就一般應用而言，切割金屬板材厚度建議不超過100mm，發泡材料如海綿厚度建議不超過300mm。
*高壓泵（高壓發生器）的工作原理是什么？
系統原理圖如下：
油路部分工作原理
電機驅動油泵，將液壓油從油箱中抽出，經單向閥傳送到油壓管路中。
此時油路分成三路，一路接蓄能器和壓力表，壓力表顯示油壓，蓄能器可起平穩油壓的作用，第二路接換向閥，另一路接溢流閥。
當未按下開水射流按鈕時，從油泵送出來的液壓油經溢流閥、水冷式冷卻器和回油過濾器直接流回油箱，則少量的液壓油通過換向閥進入增壓器油腔，不足以推動油活塞產生換向或換向緩慢；
而當按下開水射流按鈕后，溢流閥閉合，液壓油經換向閥進入增壓器油腔，推動油活塞運動，同時油活塞另一邊的液壓油被推出油缸，經水冷式冷卻器、回油過濾器流回油箱。
當油活塞被推至油缸末端，碰撞換向頂桿，頂桿觸發換向閥產生換向信號，從而使液壓油路從油缸的另一端進入，油活塞回程。至油缸未端又觸發換向頂桿，油活塞又回程。
如此，連續不斷地觸發換向器進行油路換向，從而形成增壓器的往復運動。
水路部分工作原理
自來水經過濾器過濾之后，由水泵進行加壓，進入增壓器兩端的高壓缸內。當油活塞往復運動時，一端高壓缸通過進水單向閥進水，另一端高壓缸的水被推出、經過出水單向閥進入高壓管路。
如此動作，在兩端的高壓缸中交替進行，形成源源不斷的高壓水流。由于存在增壓器換向周期，輸出的水流的壓力形成周期性波動。因此高壓水流需經高壓蓄能器進行穩壓，通過高壓管輸送到噴射頭。
在噴射頭上安裝有孔徑為0.25~0.33mm的寶石噴嘴。高壓水流在寶石噴嘴的約束下形成具有極大動能的高速“水箭”，可以擊穿纖維、皮革、橡膠等軟質材料。在“水箭”中混合一定比例的磨料，則形成磨料水射流，可以穿透任何堅硬材料。
增壓器原理
當液壓油作用在活塞上時，連接在活塞的高壓柱塞桿將高壓缸內的水推出。根據能量守恒定律，假設無摩擦損耗，兩者的作功相等。此時，油壓乘以活塞橫截面積等于水壓乘以柱塞桿橫截面積，即水壓與油壓的比值等于油活塞橫截面積與高壓柱塞桿橫截面積的比值。
油活塞橫截面積與高壓柱塞桿橫截面積之比稱為“增壓比”，由于其比值固定，所以通過控制油壓就可調節水壓。
*影響數控水刀切割效率的因素有哪些?
影響數控水刀切割效率的因素是多方面的而且是相互影響的。
主要有：刀頭結構及質量、水射流的壓力高低及壓力波動幅度、水噴嘴的完好程度、磨料質地規格選配是否合適及質量好壞、噴砂管完好程度，等等。

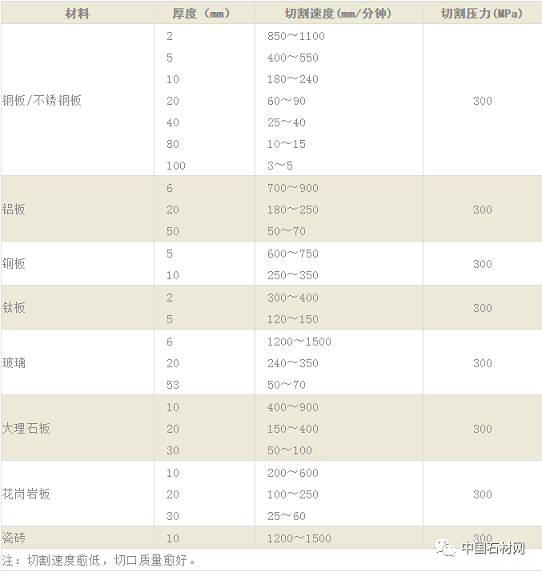

常用材料的切割效率，可參考下表：
*如何選到一臺好的水刀?
選擇大廠家，看市場上保有量大的水刀廠家。大廠家規模大，市場反饋及時，生產技術及時改進。再加上規模效應，采購原材料規模大，能保證原材料的質量。
水刀是加工工具，好工具的標準就是：一要效率高，二要耐用即故障率低，三要費用低。
第一步：看切割效率高低。
切割效率包括切口質量和切割速度。水刀切割的一個特點是：切割速度越低，切口質量越高。拿同一塊材料到幾個水刀廠家去試切割，然后再比較：相同切口質量下，誰的切割速度快；相同切割速度下，誰的切口質量高。切割的最低要求，是切斷材料。切斷速度是一個很可靠的比較指標。
第二步：比較耐用性。
水刀的故障主要出在高壓系統。各水刀廠家產品性能高低由此涇渭分明。高壓缸、蓄能器、高壓柱塞、單向閥體堵頭、高壓密封、單向閥等部件品質好壞，直接決定了水刀的故障率高低。這些部件的使用壽命越長越好。
跟廠家簽合同的時候，最好要明確主要部件的使用壽命，簽訂明確的壽命保用合同。
第三步：比較維修、維護費用高低。
目前水刀沒有一個通行的標準，零部件互換性比較低。而且，水刀的高壓部件又是有限使用壽命。因此，購買水刀時不僅要看整機價格，更要看配件價格。
不僅要看單價，更要結合使用壽命仔細算綜合使用成本。簡而言之，用戶可以不必理會壓力、流量、精度這些指標，只管親眼所見和親耳所聞如何在合同里得到保證。

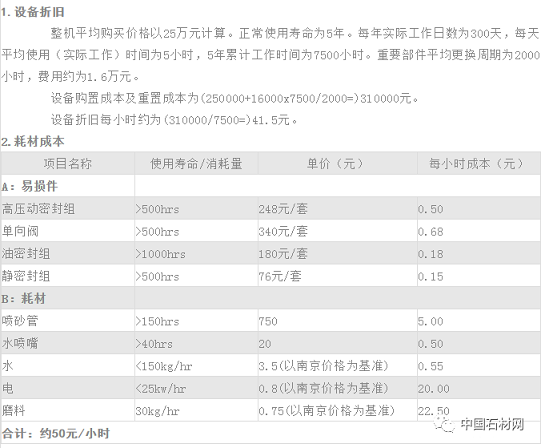

*數控水刀使用成本多少?
*數控水刀有哪些常見故障以及如何排除?
2.油壓系統故障及排除
排查順序為：油泵電機組—換向霍爾開關—換向閥—溢流閥—油缸密封
（一）檢查油泵電機組
啟動電機油泵，查看柱塞泵的吸油管是否進油 不進油ó
1、三相供電相位變了（電機反轉）；
2.油泵電機組異常
解決方法：
1、將斷路器任意兩根進線（或出線）互換位置；
2.修理或更換油泵電機。
進油ó油泵電機組正常，進行第二步檢查。
（二）檢查換向霍爾開關
打開電源，不要啟動電機油泵，取出換向霍爾開關，將霍爾開關依次接近磁鐵（注意極性，用磁鐵的兩端分別試），霍爾開關指示燈是否對應地亮/滅。
同時，觀察與霍爾開關相連的繼電器是否有動作。不能對應地亮/滅ó霍爾開關損壞。
解決方法：更換新的霍爾開關
繼電器無動作ó繼電器損壞
解決方法：更換新的繼電器 能對應地亮/滅、繼電器動作ó霍爾開關沒有損壞/繼電器正常，進行下一步檢查
（三）檢查換向閥
打開電源，不要啟動電機油泵，將霍爾開關依次接近磁鐵，同時用手去感應換向閥的電磁閥閥桿是否移動。
可重復多次，以確定其穩定性。閥桿不移動ó換向閥工作異常
解決方法：1.清洗閥芯及閥腔；2.更換新閥。
閥桿移動ó換向閥正常，進行下一步檢查
（四）檢查溢流閥
打開電源，不要啟動電機油泵，按下高壓啟動按鈕，用手去感應溢流閥的電磁閥閥桿是否移動。
可重復多次，以確定其穩定性。閥桿不移動ó溢流閥工作異常
解決方案：1.清洗閥芯及閥腔；2.更換新閥。
閥桿移動ó溢流閥正常，進行下一步檢查。
（五）檢查油缸密封
開啟油泵電機（注意：不要開啟高壓），將兩只換向霍爾開關拿在手上，分別接近磁鐵，同時注意聽油缸內的動靜，并注意察看兩塊擋板后窺孔有無漏油現象。
兩個方向都沒有動作或其中一個方向沒有動作ó活塞上密封失效
解決方法：拆開油缸，取出活塞，更換新的密封件。
同時，更換有漏油現象的一端擋板內的油封。(注意：拆油活塞時，須特別要保護好與之聯結的高壓柱塞桿，防止表面劃傷或折斷。) 兩個方向都有動作ó活塞密封正常，檢查其它原因。
3.數控操作系統故障及排除

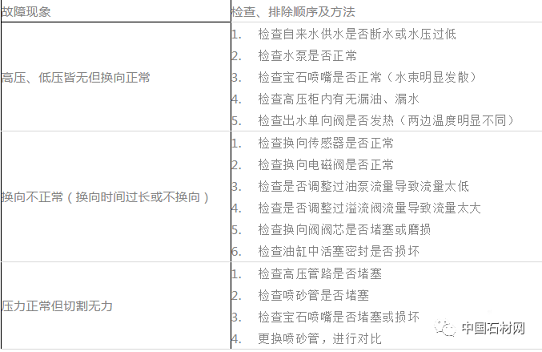

液壓系統、增壓器常見故障及排除方法

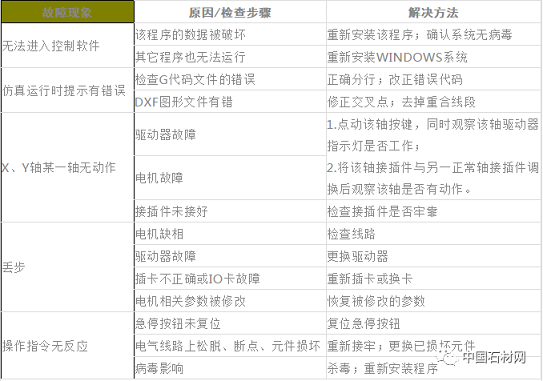

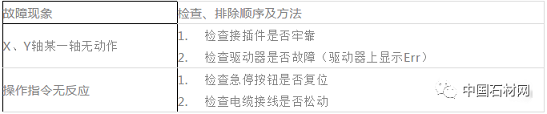

數控系統常見故障及排除方法

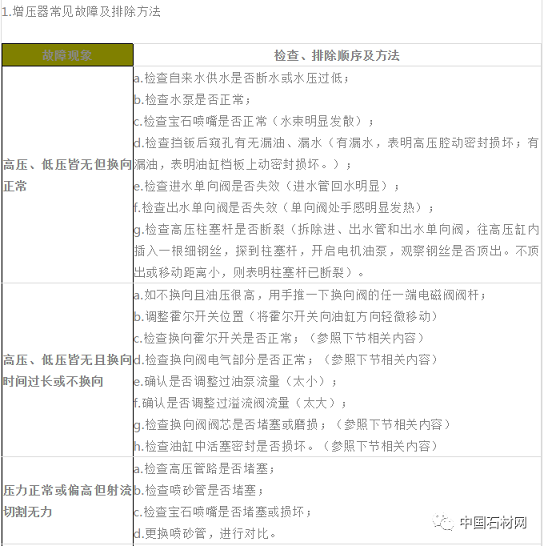

數控水刀增壓器常見的故障及排除方法
1、水刀增壓器常見故障及排除方法
A、高壓、低壓皆無但換向正常
排除方法 ：
a.檢查自來水供水是否斷水或水壓過低；
b.檢查水泵是否正常；
c.檢查寶石噴嘴是否正常（水束明顯發散）；
d.檢查擋鈑后窺孔有無漏油、漏水（有漏水，表明高壓腔動密封損壞；有漏油，表明油缸檔板上動密封損壞。）；
e.檢查進水單向閥是否失效（進水管回水明顯）；
f.檢查出水單向閥是否失效（單向閥處手感明顯發熱）；
g.檢查高壓柱塞桿是否斷裂（拆除進、出水管和出水單向閥，往高壓缸內插入一根細鋼絲，探到柱塞桿，開啟電機油泵，觀察鋼絲是否頂出。不頂出或移動距離小，則表明柱塞桿已斷裂）。
B、高壓、低壓皆無且換向時間過長或不換向
a.如不換向且油壓很高，用手推一下換向閥的任一端電磁閥閥桿；
b.調整霍爾開關位置（將霍爾開關向油缸方向輕微移動）
c.檢查換向霍爾開關是否正常；（參照下節相關內容）
d.檢查換向閥電氣部分是否正常；（參照下節相關內容）
e.確認是否調整過油泵流量（太小）；
f.確認是否調整過溢流閥流量（太大）；
g.檢查換向閥閥芯是否堵塞或磨損；（參照下節相關內容）
h.檢查油缸中活塞密封是否損壞。（參照下節相關內容）
加砂水刀切割經驗技巧（僅供參考）
而有些則只能通過經驗獲得。希望您在閱讀這些技巧后能更加了解切割流程。有些技巧很顯而易見。>
1 若切割厚度低于0.100英寸的資料，使用中（50馬力）或大（60至80馬力）切割頭將不起作用。
使用小參數組合（25馬力）如必要，請考慮使用多個切割頭以提高生產。
2 防止通過高于0.020氣隙切割。氣隙中，水易涌出且僅切割下層。進行多層切割時，將板壓在一起切割。
3 較小的砂料顆粒（120粒度或更小）切割速度較慢，但表面更為平滑（與80或50粒度相比）
4 生產力是每英寸成本，不是每小時成本。每小時花多長時間運行加砂水刀并不重要。重要的給定的時間內生產出多少工件。
有些用戶想要通過降低砂料流速降低運行成本，這是錯誤的即使砂料是加砂水刀運行成本的三分之二，也必需快速生產工件以消耗間接費用（勞動力、設施、租賃費用）使用所有可用的馬力和最高砂料流速盡快切割。
5 如果需要定期為復合材料、玻璃和石材穿孔，確保系統能夠使用控制器降低或增高水壓。同時要檢查真空輔助裝置或其它技術，以提高為這些脆性資料或層壓材料穿孔成功的機率。
6 與一般的多流程控制器相比，經過特殊設計用于流程的控制系統通常更有效、更易于使用。
7 大多數機器不采用資料裝卸自動化設備，例如航天飛機。只有當資料處置構成部件生產本錢的一個重要部分時，才會考慮使用自動化設備。
90%加砂水刀設備是用手或借助于橋式起重機、旋臂起重機或叉車進行裝卸。約有50%水刀設備使用資料裝卸自動化設備。水刀通常在極高的速度下切割厚而輕的資料。
切割整個薄板所用的時間相當低，部件生產本錢的裝卸局部非常高，足以證明增加的資金投入很正確。
8 通常使用自來水注入水刀系統。將自來水通過泵的進水過濾器注入增壓器之前，90%水刀和加砂水刀用戶只需要將水軟化。
反滲透（RO和脫離子器可將水凈化到離子匱乏地步。這種侵蝕性水通過吸取周圍材料（例如泵和高壓管線中的金屬）離子來消除離子匱乏狀態。反滲透（RO和脫離子器會大大延長出水孔的壽命，然而同時會損壞增壓器和水管。噴嘴相當廉價。
高壓汽缸、止回閥和端蓋的損壞費用會遠遠超出出水孔壽命延長的費用。
9 水下切割會降低加砂水刀切割頂部表面結霜或起霧可能性。水下切割還會大大減少射流的噪聲和工作場所的混亂。
唯一的缺點是切割過程中操作人員不能清楚地看到射流。如果操作人員反對水下切割，考慮使用電子性能監控裝置。
這些監控裝置能夠檢測到與最佳切割性能的偏差，并能在部件損壞之前關閉系統。
10 如果在不同的工作中計劃使用不同的砂料粒度，考慮增加較小（100磅）或較大（500至2000磅）散裝輸送。如果您沒有定期散裝輸送漏斗來篩選顆粒，生產過程中可能會停機或造成損壞。
11 具有沖溢標記表明切割厚度小于0.3英寸的資料是有效的雖然沖溢標志會讓您進行二次操作才能磨掉，但是這種用法能更快執行材料處理-僅僅需要用切割部件不間斷地替換切割薄板。
資料越硬，沖溢標記會越小。有關詳細建議，請咨詢設備廠家。
（文章來源：水刀之家）
