一区二区传媒有限公司,国产东北妇女xxxxx,美女视频高清,国产无人区码一码二码三mba

石材為什么要加背筋？

石材背筋有什么作用？石材背筋要用什么材料？

鋼筋條返銹病變的主要原因是什么？

大理石背筋技術要求有哪些？

PART01 什么是石材背筋？

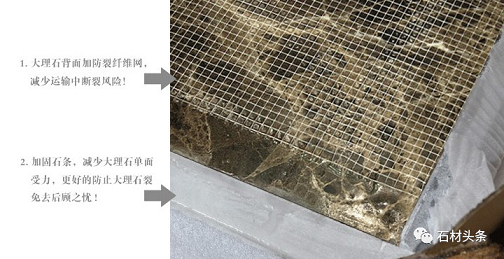

石材背筋，指在大理石背面（一般是大理石需要做背筋），開槽加入鋼筋，是加固大理石的一種方法，避免大理石斷裂。石材在切割成板材后，厚度很薄，非常容易折斷，為了增加石材強度，盡可能保證石材在加工，運輸，安裝過程中不要出現(xiàn)斷裂，以免影響整體美感。

石材背筋，其實也是“植筋"技術（鋼筋生根技術）的一種?！爸步?quot;技術指在原有混凝土結構上鉆孔，注結構膠，把新的鋼筋旋轉插入孔洞中。此技術廣泛用于設計變更，增加梁、柱、懸挑梁、板等加固和變更工程。

PART02石材背筋材料有哪些？

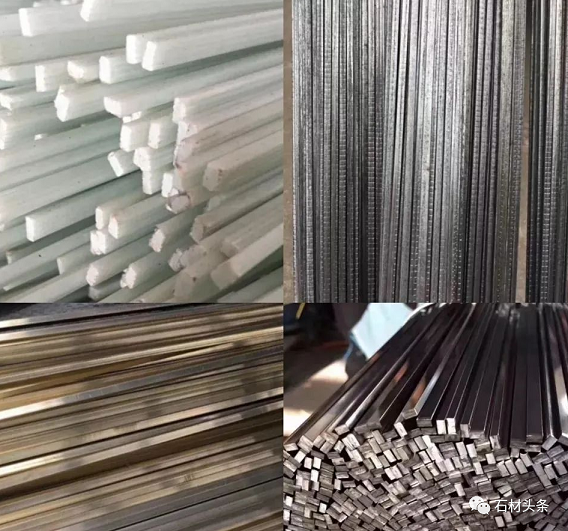

石材背筋條的材質(zhì)有鐵、鍍鋅、不銹鋼、銅、鋁合金和纖維，它們在對大理石加固上各有其特點，最理想的加固材料是不銹鋼條，不會生銹，加固強度高，但是成本較高。

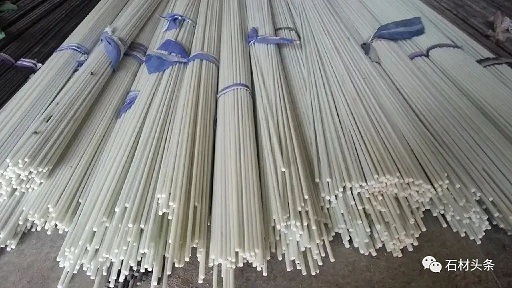

塑料棒是柔性的物質(zhì)，在加固一些大規(guī)格石材、細長條石材、質(zhì)量重的石材時加固強度不夠，在這些情況下不能用塑料棒加固。

從成本、加固強度因素考慮，一般石材企業(yè)選用鋼筋作石材背筋條。

不過凡事皆有利弊，給大理石加鋼筋雖然能起到加固和保護作用，但可能會產(chǎn)生一種石材病變，而且還是一種極難冶理的石材病變，那就是鋼筋條返銹。關于鋼筋條返銹難處理的問題，給石材行業(yè)帶來了不良影響。

PART03 鋼筋條為什么返銹病變？

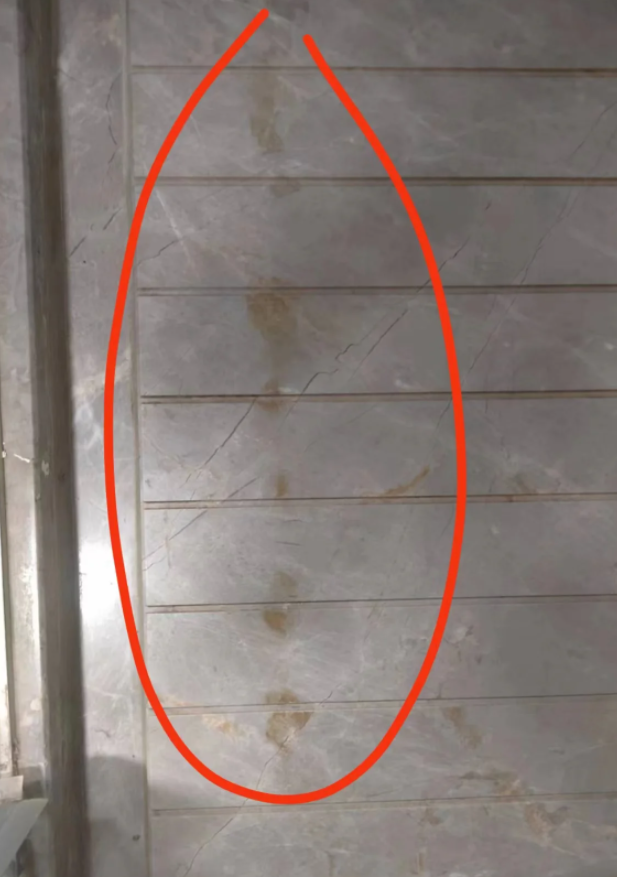

1、鐵制的加固條在石材加工中受到水分的侵蝕，逐漸氧化生銹，再通過石材的毛細孔遷移到石材表面形成有規(guī)律的銹斑。

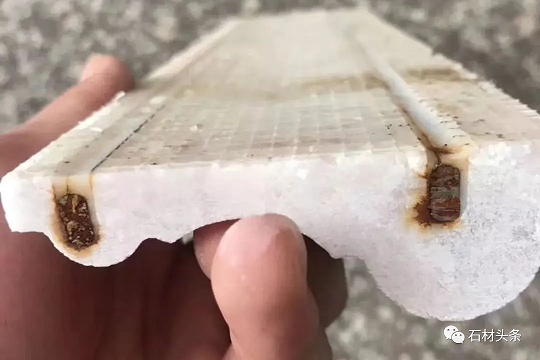

2、石材安裝后背筋加固條受到石材基層里水泥的酸性水汽侵蝕后氧化生銹，并遷移到石材表面形成黃色銹斑。

鐵質(zhì)的石材背筋條引發(fā)的銹變是無法全部治理的。由于污染源在石材的內(nèi)部，石材安裝后受到基層里酸性物質(zhì)和水汽的侵蝕，隨著水汽的不斷上升，污染物不斷的遷移到石材表面形成頑固的銹斑，就算用除銹類產(chǎn)品短暫還原掉石材表面部分銹漬，但污染源生銹的背筋條還存在就會繼續(xù)生銹的可能。

鐵質(zhì)石材背筋條引發(fā)的銹斑無法完全根冶，就需要在石材植入加固條的時候嚴格把控安裝工藝和材質(zhì)正確的選擇。為了避免石材行業(yè)受到不良的影響，盡量不使用鐵質(zhì)的背筋條，特別的淺色大理石。

PART04 大理石背筋技術要求有哪些？

01、板材厚度的要求

通常大理石工程板加固的鋼筋直徑6mm，加鋼筋的槽深度8mm。如果20mm足厚的工程板鋼筋到石材表面的距離在11mm～12mm，即使埋在石材里鋼筋生銹，銹跡要上升12mm滲透到石材表面的可能性極其小。

然而，現(xiàn)在大板的厚度從20mm到了15mm，甚至還有更薄的，以15mm厚度板計算鋼筋到石材表面的距離只有7mm了，甚至還達不到7mm了，鋼筋生銹，銹跡可以輕而易舉地借助于石材內(nèi)的水上升到石材表面。這是用鋼筋作背筋鋼筋生銹導致石材表面病變一個很重要的原因。

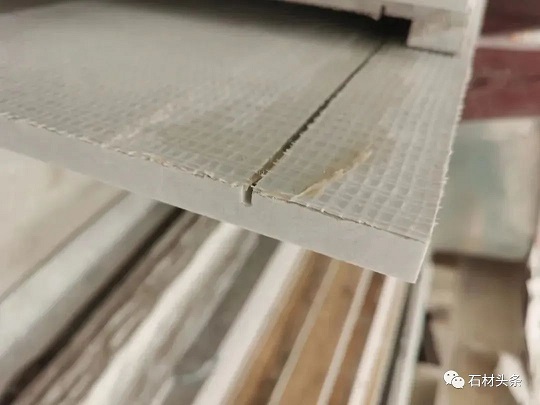

圖中12mm厚度的石材如果加鋼筋，只能加4mm直徑的鋼筋，加6mm鋼筋的話，鋼筋到石材表面的距離不足5mm了。

建議：用鋼筋作背筋加固的大理石，鋼筋距離石材表面的距離應該>10mm，鋼筋一旦生銹，銹跡不會輕而易舉上升到石才表面。當然，如果石材的防水做的好，這種可能性就不會有了。因此用鋼筋作背筋加固的石材防水要做好，防止水滲入石材內(nèi)。

02、鋼筋除銹、除油的要求

鋼筋是極易生銹的物質(zhì)，放置在潮濕的環(huán)境里很快就生銹了，因此大理石用鋼筋做背筋必須認真除銹，達到鋼筋表面無銹跡之狀態(tài)。

03、對鋼筋槽內(nèi)清潔、干燥的要求

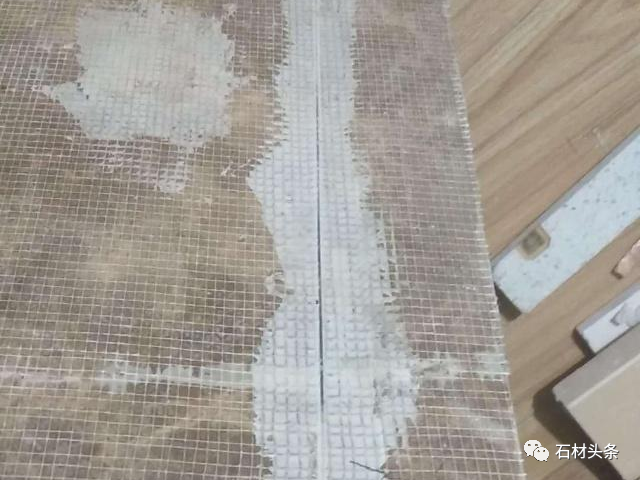

鋼筋槽內(nèi)的干燥可以防止鋼筋在石材內(nèi)的生銹，但是不少的石材加工企業(yè)不會嚴格執(zhí)行這條工藝要求的。鋼筋槽一開完，用氣管將槽內(nèi)的水份一吹，看到槽表面沒有水份就加鋼筋。

在這種情況下加鋼筋，石材里的水氣在用膠封閉了鋼筋槽后，水氣長期作用下使鋼筋生銹，如果石材很薄，銹跡很容易上升到石材表面，使石材發(fā)生黃變。

04、膠及調(diào)制的要求

加鋼筋應用選用專用的膠加固，并嚴格按比例配制膠。鋼筋用膠加固后應該使膠與鋼筋牢固地結合在一塊。

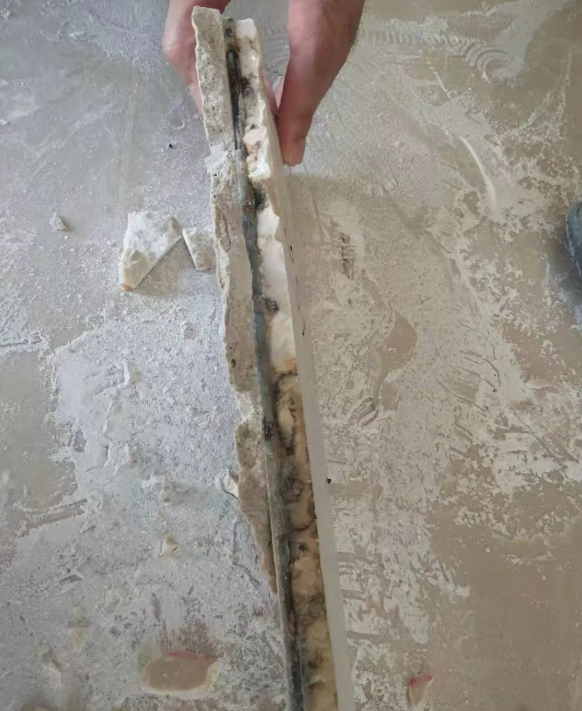

有的鋼筋與膠并不緊密牢固地結合在一塊，用力抽鋼筋時鋼筋與膠就脫開了，膠根本沒有把鋼筋包裹住，水透過膠，使鋼筋生銹。

05、大板補膠質(zhì)量要求

表面裂紋多的大理石，一定要把大板補膠好。表面裂紋沒有修補好，石材加鋼筋后必定會出現(xiàn)鋼筋生銹，因為水通過石材表面的裂紋進入到石材內(nèi)部，使鋼筋生銹，引起石材病變。

06、易黃變的大理石勿使用鋼筋作背筋

一些易黃變的大理石勿使用鋼筋作背筋條，象白水晶、寶興白、雅士白、雪花白、卡拉拉白等類似的石材。

這些石材即使不加鋼筋也容易黃變，加了鋼筋可能加快黃變，增加黃變的嚴重程度。這些石材價格較為昂貴，最好加不銹鋼條。

07、重視石材表面防護工藝

現(xiàn)在大理石產(chǎn)品沒有不做防水的，如果防水做的好，用鋼筋作背條加固的大理石產(chǎn)品是不應該有水進入石材內(nèi)部的，也就不會發(fā)生鋼筋生銹這種現(xiàn)象。

要高度重視石材產(chǎn)品防水，保證防水的效果。不要為節(jié)省成本，使用低劣的防水劑防護，造成鋼筋生銹。因為大理石由背筋生銹引起的病變是不可以治愈的。

08、施工的要求

1、石材規(guī)格板到現(xiàn)場盡量少切割、不切割；現(xiàn)場切割的石材，要重做防護；

2、石材勾縫不好，施工空鼓，水經(jīng)過石材之間的縫隙進入到石材里面引起石材的病變。石材產(chǎn)品的勾縫看似極其小的事情，卻對石材最終效果有很大的影響。

認真按流程做、規(guī)范做、標準做，并且要認真做、仔細做，才能確保背筋石材不會發(fā)生病變。

大理石背筋的作用只是為了加固石材，那么還有其他加固石材的方法嗎，歡迎評論區(qū)留言。
