石材異型板檢驗

石材異型板產品非常多，形狀多樣。由于異型板的形狀不斷變化，因此對它的檢驗也是很麻煩的事情。有些異型板產品可以通過量尺寸的方式檢驗，有些就不行，需要采用模板檢驗，或拼接的方法檢驗。本文闡述異型板的檢驗方法。

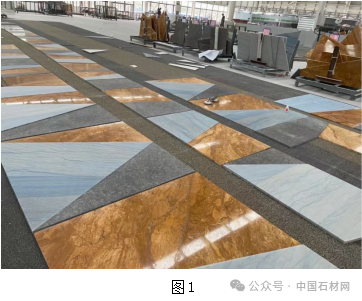

圖1三種石材的異型板拼接成的產品。

1、異型板常見形狀

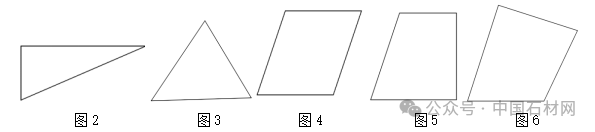

圖1為直角三角形異型板；圖2為三角形異型板；圖4為平行四邊形異型板；圖5為直角梯形異型板；圖6為四邊形異型板。

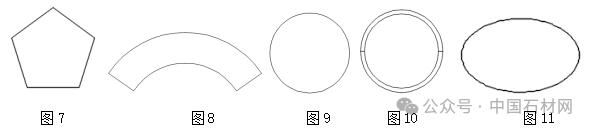

圖7為正五邊形異型板；圖8為扇形異型板；圖9為圓形異型板；圖10為圓環異型板；圖10為橢圓形異型板；

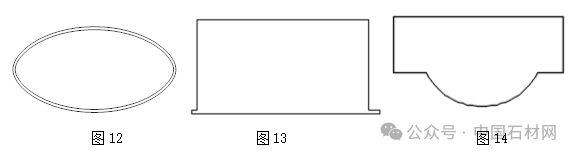

圖12為橢圓環異型板；圖13為雙耳朵異型板；圖14為以異型臺面板。

圖15為多圓弧異型板；圖16多圓弧異型板；圖17復雜異型板。

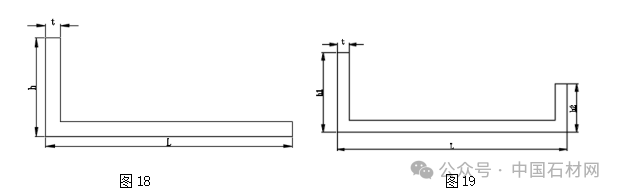

圖18為“L”型異型板；圖19為“U型”異型板。

2、異型板檢驗方法

異型板檢驗方法有測量法、模板法、拼接法。

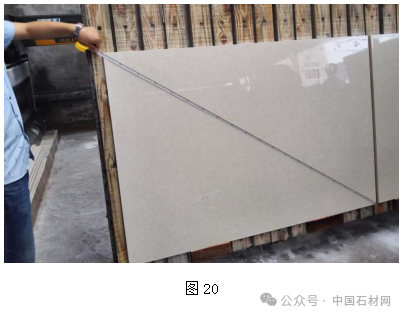

所謂異型板測量法檢驗方法指用卷尺、或角尺等測量工具測量的方法檢驗異型板；模板法檢驗方法指用模板的方式檢驗異型板；拼接法檢驗指按生產加工單的安裝圖通過的拼接的方法檢驗。圖1為測量法檢驗直角三角形異型板；

圖21用于檢驗挖孔的橢圓形異型板的模板；圖22用卡模法檢驗三角形異型板的角的精度。

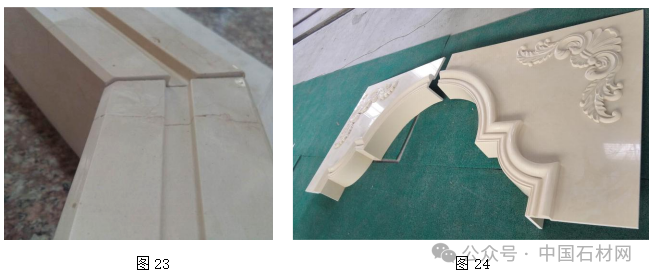

圖23拼接法檢驗切角的異型板；圖24采用拼接法檢驗多圓弧異型板精度、拼接質量、效果。

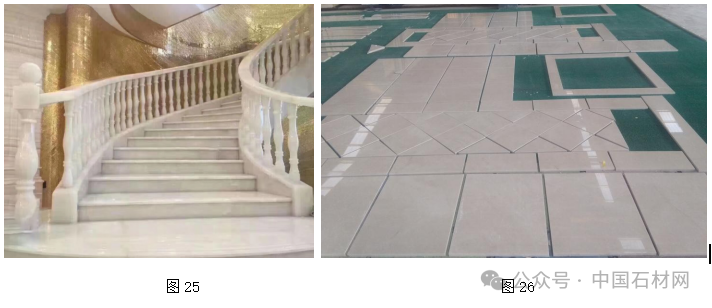

圖25的旋轉樓梯平臺的異型板可以采用模板法檢驗，而樓梯的各臺階可以采用測量法檢驗精度。用卷尺測量二條長邊，再測量兩側的短邊，當測量值符合生產加工單的要求時，可以說加工精度符合要求了。

圖26的異型板多為等腰直三角形，不需要采用拼接法檢驗異型板精度。只要采用測量法測等腰三角形的兩條邊，再用寬座角尺或量角器檢驗直角的角度就可以了。

3、異型板檢驗實操

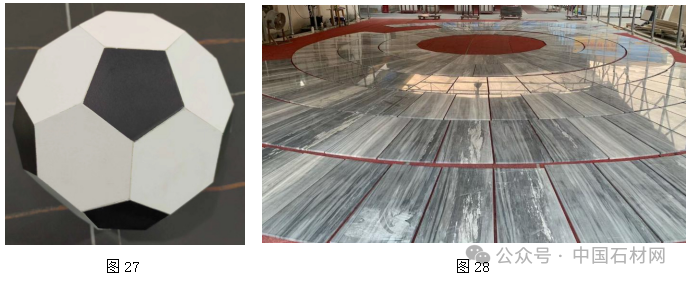

圖27的足球產品采用正五邊形拼接而成。正五邊形的檢驗可以采用測量法檢驗。先用卷尺測量正五邊形的邊長，再用量角器測量正五邊形的角度，符合生產加工單的要求就可以了。

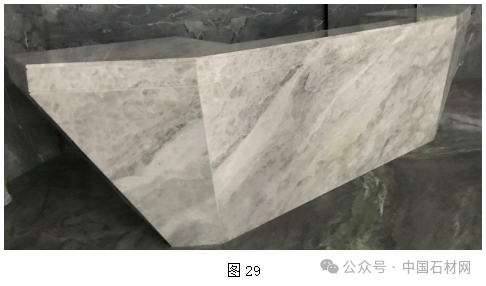

圖29的多面體服務臺是由幾件梯形異型板拼接加工成的，可以采用測量法檢驗。用卷尺分別測量異型板的幾條邊，再用量角器測量各邊的夾角，符合生產加工單的要求就可以了。

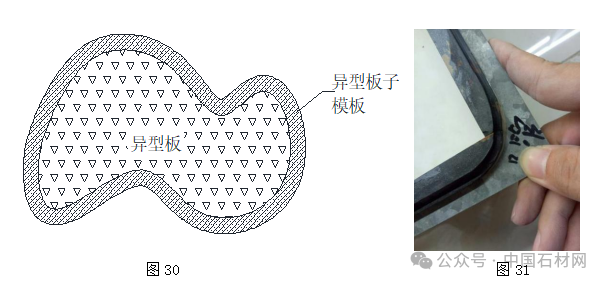

圖30、圖31采用模板法檢驗異型板。采用模板法檢驗時只要異型板的形狀與模板吻合就可以了。如果存在偏差可以用塞尺檢驗偏差的大小。

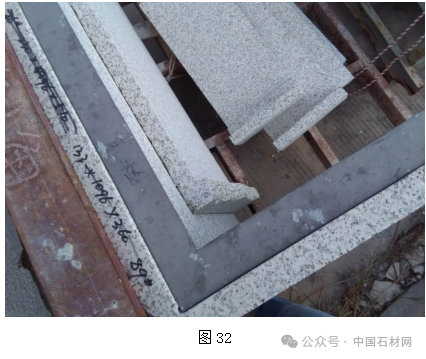

圖32采用角尺測量“L”型異型板的內角。

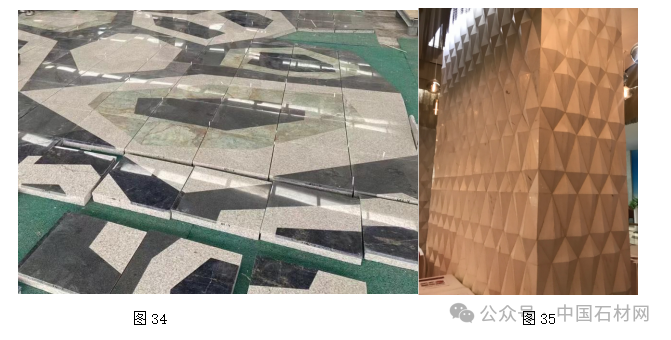

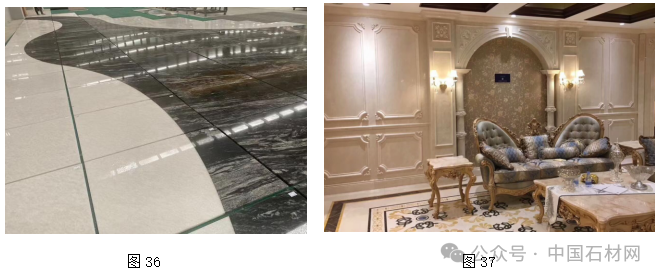

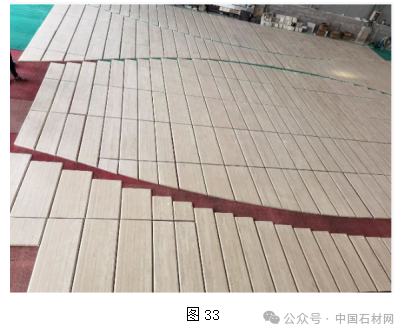

圖33～圖37因為異型板的數量太多，采用測量方法檢驗工作量大，繁瑣，采用拼接法檢驗更適合。拼接時異型板出現了偏差通過人工修磨的方法消除，使異型板拼接順暢即可了。

4、異型板產品質量標準

4.1異型板尺寸檢驗的標準

ⅰ三角形板的檢驗

有拼接關系與無拼接關系的異型板尺寸標準有所差別。現在由于客戶對產品質量要求更高，并不區分優等品、一級品，合格品。有拼接關系的異型板，尺寸偏差以負公差為好。邊長差的偏差為0～-1mm；如是無拼接關系的三角形異型板，尺寸偏差-1 mm～+1 mm。

ⅱ平行四邊形板的檢驗

平行四邊形尺寸的檢驗除檢驗平行四個邊外，還要檢驗對角線的偏差。

平行四邊形長L的偏差：-1～+1mm；平行四邊形寬B的偏差-1～+1mm。

對角線L1、L2的偏差-1～+1mm。

偏差要統一，兩條邊長要大都在，要小都小。不能一個邊長大，一個邊長小，導致不是平行四邊形。

ⅲ梯形板的檢驗

主要檢查上下底邊及兩腰。梯形有等腰梯形、直角梯形、普通梯形。

直角梯形：有拼接關系時，上、下底、高（a、b、h）偏差-1～+1mm。無拼接關系時，上、下底、高（a、b、h）偏差可以放大到-2～+2mm。

ⅳ正多邊形板的檢驗

檢驗每邊邊長，偏差在-1～+1mm。，要大邊長都大，要小，邊長都小。

ⅴ橢圓的檢驗

橢圓的檢驗主要檢驗長軸、短軸。有拼接的產品以負公差為佳，無拼接的產品可以適當大點。無拼接產品0～-1mm，有拼接關系產品-2～+4mm。

ⅵ圓的檢驗

圓的檢驗主要檢驗直徑。有拼接的產品以負公差為佳，無拼接的產品可以適當大點。有拼接產品直徑偏差0～-2mm，無拼接關系產品-2～+4mm。

ⅶ圓弧異型板檢驗

（1）同心等厚圓弧異型板檢驗

L1、L2標準偏差-1～+1mm；b標準偏差-2～2 mm。

（2）非等厚圓弧異型板檢驗

L1標準偏差-1～+1mm；a壁厚標準偏差-2～2 mm；L2對非等厚圓弧板而言是無關緊要的，尺寸偏差稍大一些對產品質量影響不大，尤其是偏短些對產品質量影響更小。但當這種異型板上有其它產品，并且端面見光時，L2的偏差應控制在-1～+1mm內。

ⅷ非標準幾何曲線檢驗

異型板檢驗中對于非標準幾何曲線的尺寸檢驗有較高的難度，很多的這類曲線無法用卷尺去測量，只能選取一些控制曲線的關鍵點、特征點來測量尺寸。

有拼接關系的尺寸偏差：0～-1mm；無拼接關系的尺寸偏差-1mm～1mm。

異型板平面度檢驗的標準：同大板產品的檢驗標準一致。

異型板形狀檢驗標準：與標準模板比形狀標準偏差-1mm～1mm。

作者：晏輝
