石材專業(yè)門(mén)戶網(wǎng)站
筆者8月3日發(fā)布在《中國(guó)石材網(wǎng)》上的文章《不要再誤用洞石了?》一文引起了許多讀者朋友的關(guān)注,不少朋友向筆者咨詢誤用洞石后究竟會(huì)帶來(lái)哪些后果?筆者依據(jù)一些洞石工程出現(xiàn)的問(wèn)題撰寫(xiě)此文。
洞石材料的特點(diǎn):
洞石,學(xué)名叫做石灰華, 英文名:(Travertine)是一種多孔的巖石,所以通常人們也叫它洞石。洞石屬于陸相沉積巖,它是一種碳酸鈣的沉積物。
洞石大多形成于富含碳酸鈣的石灰石地形,是由溶于水中的鈣碳酸鈣及其他礦物沉積于河床、湖底等地而形成的。由于在重堆積的過(guò)程中有時(shí)會(huì)出現(xiàn)孔隙,同時(shí)由于其自身的主要成分又是碳酸鈣,自身就很容易被水溶解腐蝕,所以這些堆積物中會(huì)出現(xiàn)許多天然的無(wú)規(guī)則的孔洞。
從圖1可以看出洞石的表面布滿了孔洞,正是表面孔洞多的原因,決定了洞石的使用有條件的。使用場(chǎng)所不對(duì),必定導(dǎo)致洞石的裝飾不能取得好的裝飾效果,相反只能導(dǎo)致很差的效果,毫無(wú)裝飾美可言。
1、洞石用于地面的后果
洞石用于地面主要場(chǎng)所酒店、賓館的大堂;商場(chǎng);寫(xiě)字樓大廳。事實(shí)上,洞石是不適合用于這些場(chǎng)所的。
(1)退光
退光是洞石材用于地面表面最為強(qiáng)烈的現(xiàn)象。因?yàn)槎词砻婵锥炊啵诖蚰伖馇氨仨毝啻窝a(bǔ)膠將孔洞封住。因此洞石表面的光度多是膠表面反射作用的結(jié)果。隨著安裝于地面的洞石表面膠的被磨擦掉,光度也就隨之退去,從而影響洞石表面的光澤。剛使用時(shí)的洞石表面熠熠生輝,非常漂亮,但使用了一段時(shí)間后洞石表面就就得暗淡無(wú)關(guān)了,裝飾效果大大的降低了。
圖2是筆者拍攝于深圳一個(gè)高端寫(xiě)字樓梯的銀灰洞石的電梯廳口處地面,由于每天乘坐電梯的人多,此處的銀灰洞石地面板已經(jīng)無(wú)光度了,表面的光澤已經(jīng)失去了,基本無(wú)裝飾效果了。
(2)脫膠
洞石用于地面由于每天都有人在上面行走,鞋子及鞋子上小的砂粒對(duì)洞石表面產(chǎn)生巨大的摩擦,天長(zhǎng)日久孔洞內(nèi)補(bǔ)的膠就會(huì)被磨損,有的甚至?xí)撀洌瑖?yán)重影響裝飾效果。圖3~圖5都可以看出來(lái)洞石表面的膠已經(jīng)脫落了,孔洞又露出來(lái)了。
(3)孔洞內(nèi)充填臟物

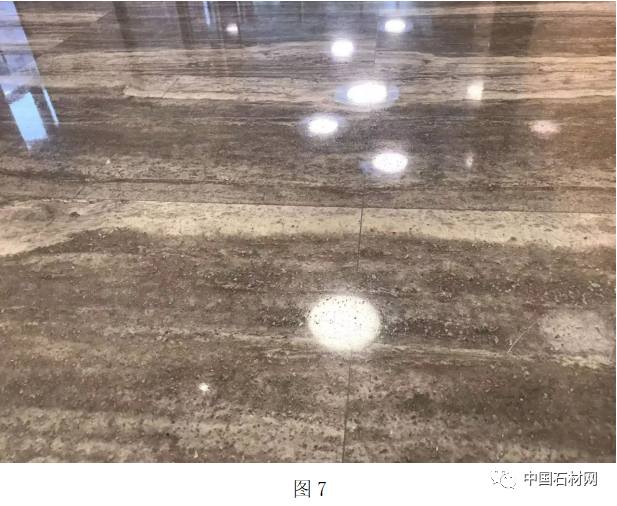

洞石表面及洞石孔洞內(nèi)的膠在人的摩擦力作用必定脫落,膠脫落后孔洞就暴露出來(lái)了,露出“猙獰”的面目,裝飾效果大大降低。孔洞的膠脫落后,給臟物提供了藏身之處。問(wèn)題是這些臟物并非是為洞石裝飾效果“添光增彩”之物,而是嚴(yán)重影響洞石效果之物,時(shí)間長(zhǎng)了,臟物越入越深,久而久之根本無(wú)法清潔、清洗、清理,因而就形成了“麻子”的效果了。圖6、圖7中可以看出膠脫落后,表面的膠脫落后形成的密密麻麻的黑點(diǎn)。
(4)孔洞內(nèi)滋生霉
無(wú)論洞石如何做防護(hù)都沒(méi)法阻止洞石里的孔洞時(shí)間長(zhǎng)里滋生霉物質(zhì),從而嚴(yán)重影響其裝飾效果。尤其是安裝在室外的洞石長(zhǎng)期受雨水的影響更是易滋生霉物質(zhì)。
(5)膠的變色
洞石補(bǔ)洞所用之膠沒(méi)有哪家石材加工企業(yè)會(huì)用耐候性好、永不變色的膠,這樣補(bǔ)膠的成本很高,材料的售價(jià)也隨之增高。作為消費(fèi)者希望用最低的價(jià)錢(qián)買(mǎi)到最好的洞石材料,沒(méi)有哪家石材加工企業(yè)會(huì)做虧本的買(mǎi)賣(mài)和生意,因此在膠上作文章成了“秘而不宣”之事了。此外,膠時(shí)間長(zhǎng)了自然會(huì)變色,加之補(bǔ)膠時(shí)洞石內(nèi)部的孔洞水份、灰塵等臟物的影響,修補(bǔ)洞石的膠變色是很自然而然的事情,只是時(shí)間長(zhǎng)短的問(wèn)題。
圖8、圖9上銀灰洞石表面的膠已經(jīng)變黃了。
2、洞石用于建筑外墻
把洞石用于外墻真是件令人“提心掉膽”之事情,它猶如懸在人們頭上的“達(dá)摩克利斯劍”,危險(xiǎn)在未來(lái)隨時(shí)可能發(fā)生。筆者為何有這種“杞人憂天”之想法呢?這是由洞石的材料力學(xué)特性及筆者的親身經(jīng)歷所決定的。
洞石的抗剪、抗彎曲指標(biāo)不合格。因此,洞石應(yīng)用于外墻存在著很大的安全隱患,極其危險(xiǎn)的。
洞石本身的真密度是比較高的,但是由于存在大量孔洞使得本身體積密度偏低、吸水率升高、強(qiáng)度下降,因此物理性能指標(biāo)是低于正常的大理石標(biāo)準(zhǔn)的。由于同時(shí)還存在大量的紋理、泥質(zhì)線、泥質(zhì)帶、裂紋等天然缺陷,這種材料的性能均勻性很差。尤其是彎曲強(qiáng)度的分散性非常大,大的彎曲強(qiáng)度可以到十幾兆帕,小的不到1兆帕。
大量孔洞的存在不僅造成吸水率上升、強(qiáng)度下降,更重要的是造成這種材料的耐候性能差,凍融試驗(yàn)中樣品被凍裂的現(xiàn)象常有,按美國(guó)標(biāo)準(zhǔn)在-20℃~70℃溫度條件下經(jīng)過(guò)150個(gè)循環(huán)后洞石已面目全非。
這是筆者歷經(jīng)許多的洞石工程加工經(jīng)歷所感知的。在筆者歷經(jīng)的洞石項(xiàng)目工程中許多的洞石都存在裂紋,甚至有些是斷裂的,許多的產(chǎn)品都是依靠鋼筋、角鋁材加固后交付的。難說(shuō)那天鋼筋、角鋁與洞石脫開(kāi),洞石從裂紋處斷裂,從天而降,這種危險(xiǎn)發(fā)生只是早晚的事情。
再就是文中已經(jīng)闡述了洞石的凍融試驗(yàn)是不合格的,把洞石用于外墻已經(jīng)錯(cuò)誤了,再用于北方寒冷地區(qū)就錯(cuò)上加錯(cuò)了。一顆小小的冰粒沒(méi)有多大的威力,但是一旦小小的冰粒在孔洞內(nèi)形成,它的力量就不可小覷了,足以讓洞石脹裂,或加速脹裂,使原本的裂紋惡化,導(dǎo)致大麻煩的發(fā)生。冰在大自然中對(duì)巖石的作用眾所周知,可謂“威力無(wú)窮”的,何況洞石材料呢?筆者不再贅言了。
3、洞石用于服務(wù)臺(tái)
有些設(shè)計(jì)師想象力真是豐富,產(chǎn)品的設(shè)計(jì)不考慮材料的特性,只追求他的個(gè)性張揚(yáng)。把洞石設(shè)計(jì)在服務(wù)臺(tái)上真是限制了筆者的想象力。
圖11與圖12為某高檔飯店大堂洞石吧臺(tái),從表面看已經(jīng)被顧客摸黑了,孔洞里遍布著黑色的物質(zhì),裝飾效果極其丑陋了。難道設(shè)計(jì)師要的就是這種設(shè)計(jì)效果嗎?大眾們要的是這種設(shè)計(jì)藝術(shù)嗎?
不懂石材的設(shè)計(jì)師真是“貽害無(wú)窮”啊!
我們用洞石裝飾建筑物是為了給建筑物穿上一件美麗的外衣,使建筑物更加漂亮、美麗。然而,如果把洞石用錯(cuò)了地方就適得其反了,不但不能取得良好的裝飾效果,反之使建筑的裝飾效果更差,而且還浪費(fèi)大量資源,大量的資金。當(dāng)洞石表面出現(xiàn)嚴(yán)重的問(wèn)題時(shí)還要花大量的資金做“勞而無(wú)功”的翻新處理。好石材只有利用在合適之處才能讓建筑增光添彩,更加輝煌壯麗!
作者:晏輝
