石材踏步暗藏燈帶節點圖,超五星酒店施工現場實錄

中國石材網 http://www.all-sofa.com 日期:2023/9/2 15:00:34




光影變化、明暗對比

感知層次韻律、品鑒藝術魅力

5%的燈光造價,渲染100%的氛圍

因此樓梯燈帶深受歡迎


石材踏步,暗藏燈帶

這樣的設計很多

那么它的節點圖如何繪制呢

今天就一起來看看吧




石材踏步

暗藏燈帶設計

節點圖

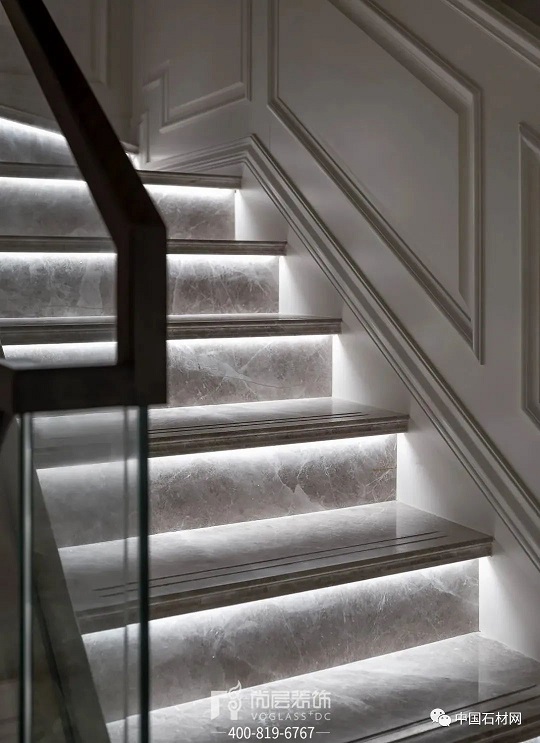

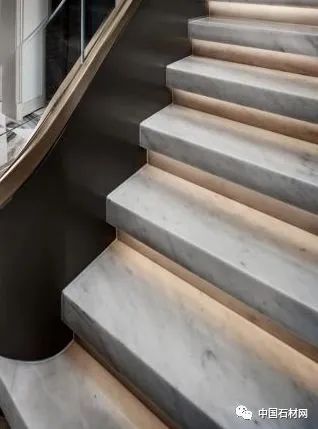

先看一下效果圖




1、先看節點圖是如何繪制的


這是整體剖面(這個節點圖是其它位置踏步,與效果圖不一樣,做法結構相同)




再來個局部特寫




2、開始分析材料結構




樓梯的結構,全是打的鋼架, 用到下邊這些材料,都是鐵的。

8*100*150預埋鐵片間距800mm

M6×65金屬脹錨螺栓

6.3#槽鋼立柱刷防銹 5#槽鋼刷防銹間距300mm

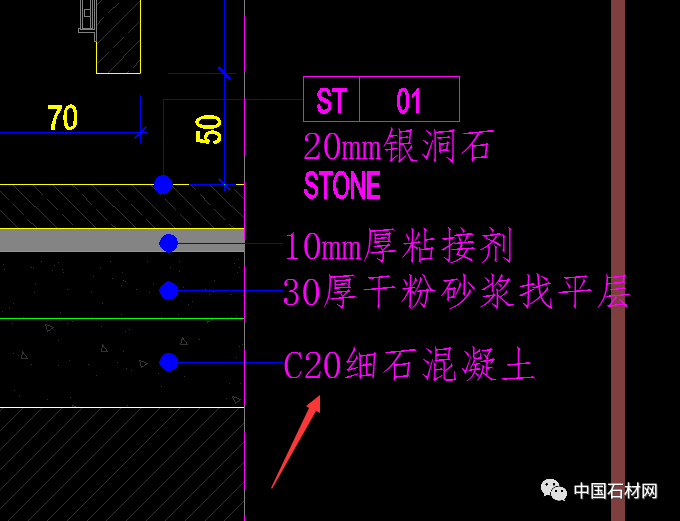

3、重點說一下,地面石材的施工做法




這樣的標注方法,很詳細了,從土建竣工,到裝飾完成地面,每一個環節都畫清楚了。

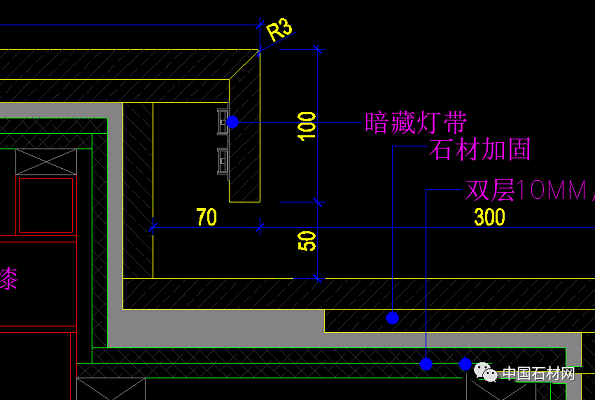

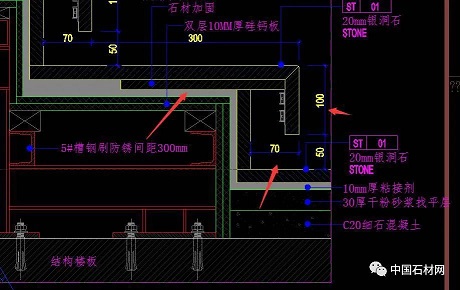

4、說一下這個剖面的重點,也是難點,燈光是如何藏起來的




我們看這張圖,石材出光口,留了50mm。延長出來的踏步尺寸出來70。亮點就在這里,延出來的石材,內層,做了石材加固。也就是多了一層石材。這樣人踩上去,不會壞掉。近鋼架層,用的是雙層10MM厚硅鈣板,這個沒什么說的,記住就好了。

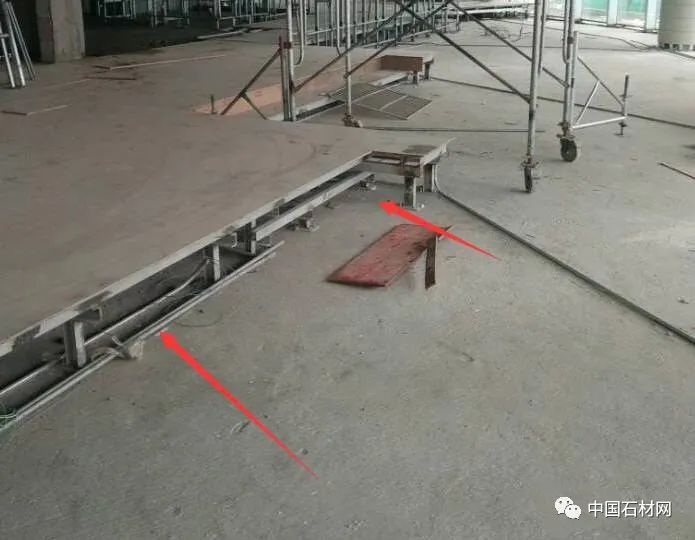

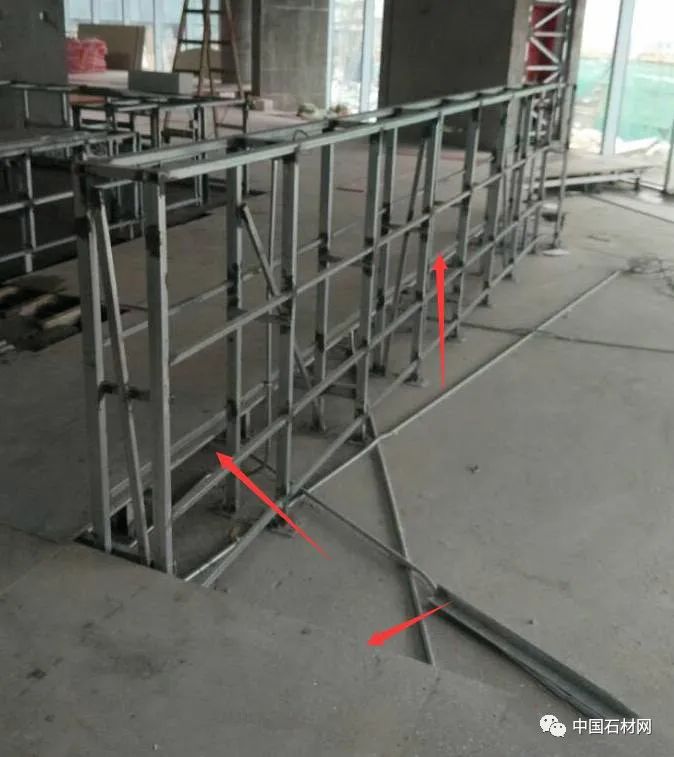

5、節點說完了,看看現場的施工照片




這才施工到一半,鋼架做完了,開始向外邊 一點點做基層。

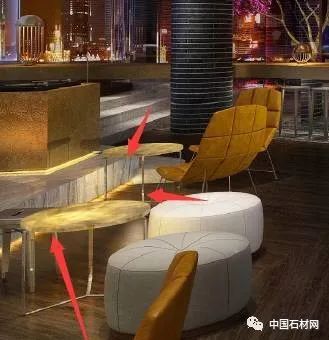

再來張其它位置的同樣做法。




基層做法,同踏步一樣,只不過這個位置有了鋼架,做服務臺用。

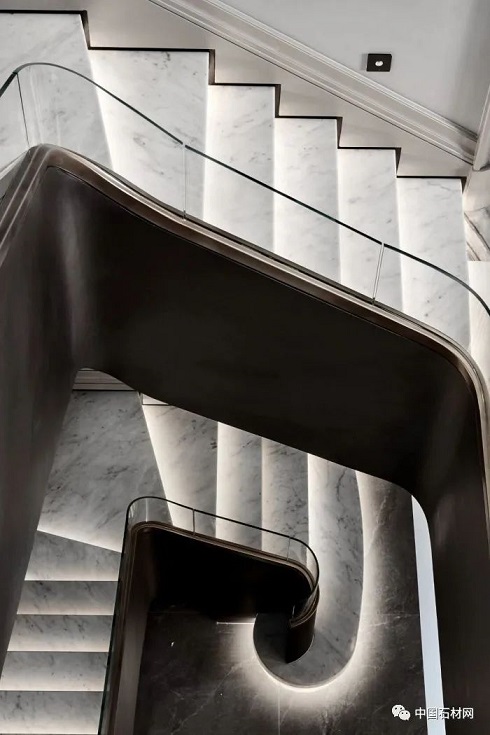

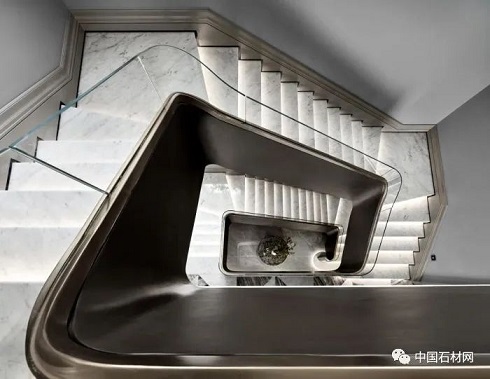

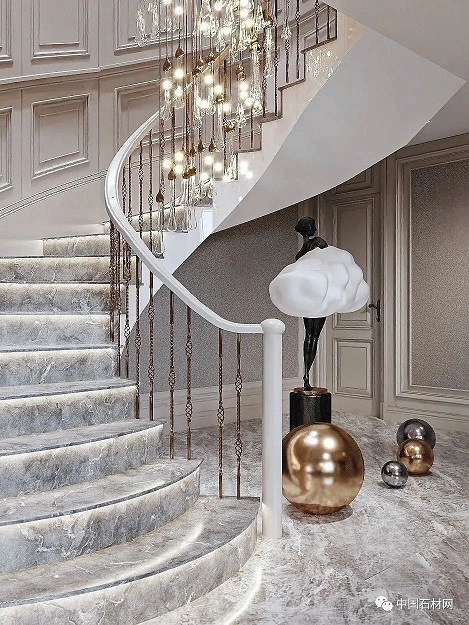

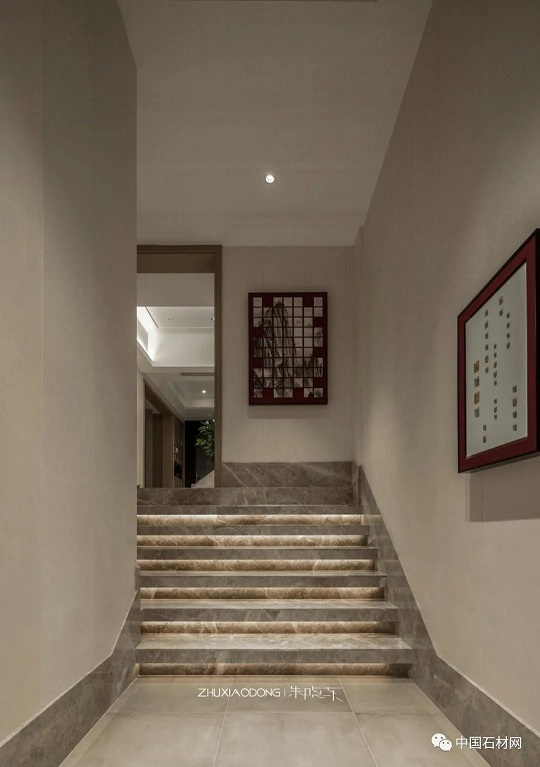

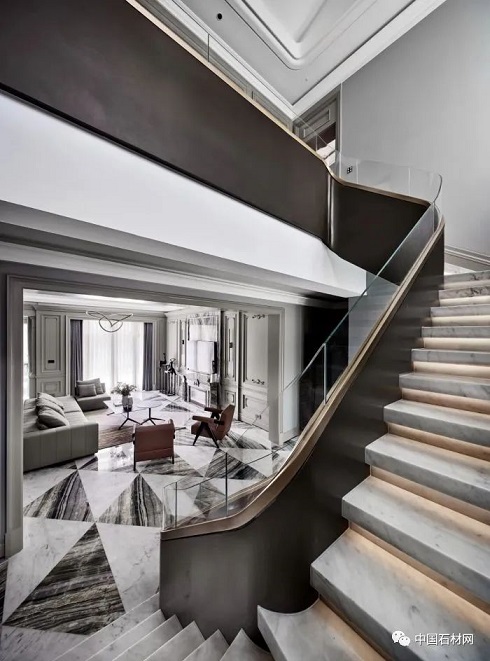

樓梯踏步燈帶 案例欣賞



來源:dop設計
