石材蜂窩板單向龍骨施工工法是在石材干掛基礎上發展起來的一種新的技術表現。

該工法是利用石材蜂窩板為飾面，通過定型配套的鋁合金龍骨與掛件進行掛接而發展起來的一項成熟施工工藝。

石材蜂窩板是一種新型建筑材料，具有比普通天然石材更好的抗沖擊性，每m2 僅為8～11Kg，是普通天然石材重量的1/7，抗壓強度卻是它的3～5 倍，完全克服了天然石材重量大、易碎等缺陷，是安全環保的綠色建筑裝潢產品，能廣泛應用于高級大型建筑物的室內外墻面裝修、樓層地板及天花板吊頂?shù)妊b飾。

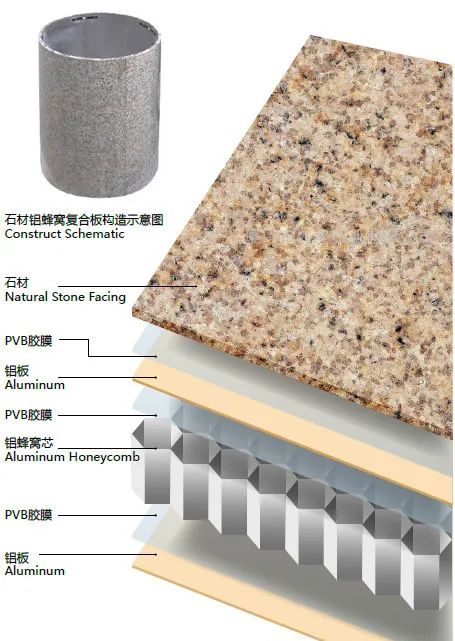

石材蜂窩板結構圖

工法特點

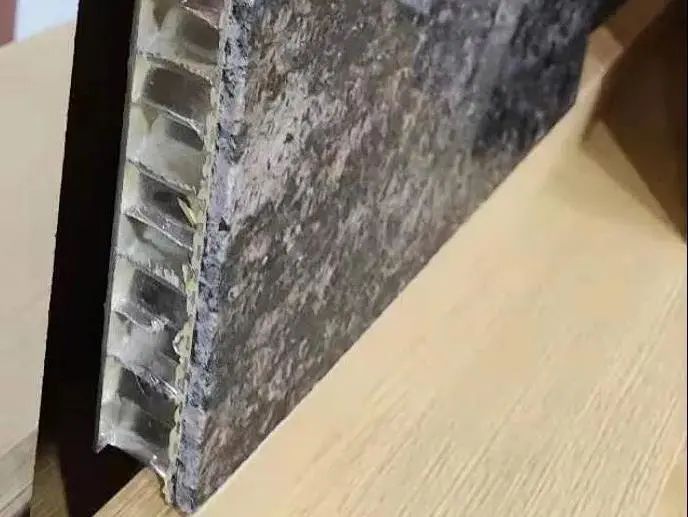

01 石材蜂窩板一種利用航空復合技術將極薄的大理石薄片與蜂窩結構產品復合生產出的石材蜂窩板材。

它具有重量輕、強度高、剛度好、耐蝕性強、性能穩定等特點。由于面層、底板之間的空氣層被蜂窩分隔成眾多封閉孔，熱量和聲波的傳播受到極大的限制，與其他幕墻裝飾材料相比，石材蜂窩板具有良好的保溫、隔熱性能。

02 與普通石材相比，石材蜂窩板每平方米只有8～11Kg，重量很輕，針對上述特點，石材蜂窩板幕墻采用單向龍骨干掛技術。

鋁合金掛件和石材蜂窩板通過預埋螺母連接，并設置調節墊片進行緊固。石材蜂窩板通過掛件和鋁合金掛接。

03 單向龍骨可以確保干掛安全。

04 該工法操作簡單，施工效率是普通干掛石材的3 倍，施工工期短。

05 石材蜂窩板工廠化定做，現場損耗少，電焊作業少。施工過程質量容易控制，并且環保，做到綠色施工。

06 適用范圍： 本工法適用于多層及高層的石材蜂窩板的外墻和內墻裝飾工程。

工藝原理

石材蜂窩板采用專用鋁合金掛件與建筑物墻體基層鋁合金龍骨相連。鋁合金掛件和石材蜂窩板之間通過預埋螺母連接，并設置調節墊片進行緊固。

系統基本構造圖

工藝流程及操作要點

1.工藝流程

技術準備及材料訂貨→測量放線→幕墻龍骨制作與安裝→石材蜂窩板背部掛件的安裝→石材蜂窩板的安裝→層間防火封堵及保溫→石材蜂窩板板縫打膠及修飾整理

2.操作要點

2.1 技術準備及材料訂貨

根據外墻石材蜂窩板裝飾設計圖紙，進行理解與深化設計。結合原建筑結構圖紙，對結構墻體進行試點測量，繪制放樣圖。

確認石材蜂窩板的紋理效果，計算需用材料數量。按照放樣圖所定編號提出石材蜂窩板訂購單。交貨時按提交的數量、規格、質量標準嚴格把關，并做好成品保護。

2.2 測量放線

2.2.1 據石材幕墻分割放樣圖和土建施工單位給出的標高點及軸線位置，采用線錘、墨線、水平儀等測量工具在建筑物墻體基層上定出龍骨中心線，石材幕墻龍骨平面、分格及轉角等基準線，并用經緯儀進行調整、復測。

2.2.2 石材幕墻水平標高要逐層從地面向上引，以免誤差累積。誤差大于規定的允許偏差時適當調整石材幕墻的軸線，使其符合石材幕墻的構造需要。

2.2.3 在測量放線的同時，應對龍骨的位置偏差進行檢驗、定位。其上下左右偏差不超過20mm。

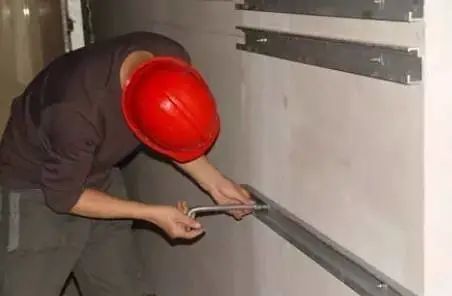

2.3 幕墻龍骨安裝

2.3.1根據龍骨結構圖進行加工及安裝，按放樣基準線和基準面，將土建誤差調整好。石材蜂窩板每平方米僅為8～11Kg，只需要安裝橫向龍骨即可滿足要求。

龍骨質量安裝的好壞直接關系到石材蜂窩板的干掛質量，要嚴格控制龍骨的安裝質量。

2.3.2龍骨掛件安裝順序是先下后上。

2.3.3安裝橫龍骨掛件要嚴格控制水平度。因水平度直接影響蜂窩石材復合板橫縫的質量，水平公差應控制在±1mm 內。

2.3.4 龍骨掛件安裝完要進行全面檢查，尤其是要對龍骨掛件中心線進行校核。自檢合格后及時提交驗收。

2.3.5 在安裝龍骨掛件的同時，應按設計要求進行防雷體系的可靠連接。均壓環應與主體結構避雷系統相連接。

2.4 石材蜂窩板背部鋁掛件的安裝

石材蜂窩板生產加工時，按照設計要求開孔并預埋螺母，用大力膠與石材蜂窩板固定。石材蜂窩板與鋁合金掛件連接采用不銹鋼螺栓固定，并通過調節墊片進行緊固。

2.5 石材蜂窩板的安裝

將裝有鋁合金掛件的石材蜂窩板，按照放樣圖編號的要求對應掛裝。安裝時將石材蜂窩板板塊通過掛鉤掛在橫向龍骨掛件上即可。安裝簡便易行。

通過鋁合金掛件主頂螺絲的調節，達到橫平豎直的質量標準要求。在安裝石材復合板時注意控制石材復合板安裝高度累計誤差。

控制方法是：在每個樓層彈1m 水平基準線，以1m 線校核施工誤差，要求一般不超過±2mm，若超出此誤差范圍，則及時在上一層石材蜂窩板安裝時調整。

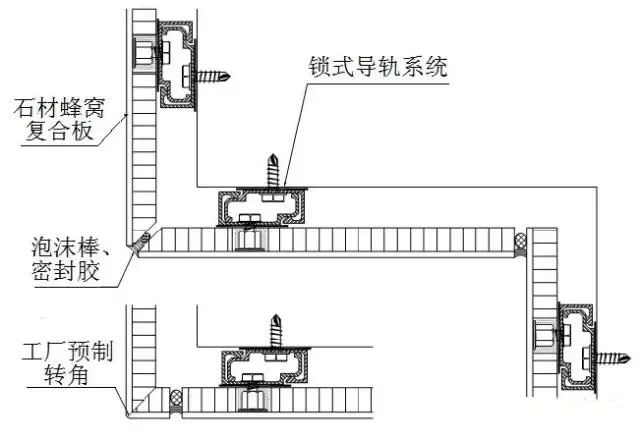

石材蜂窩板轉角部分細部處理圖

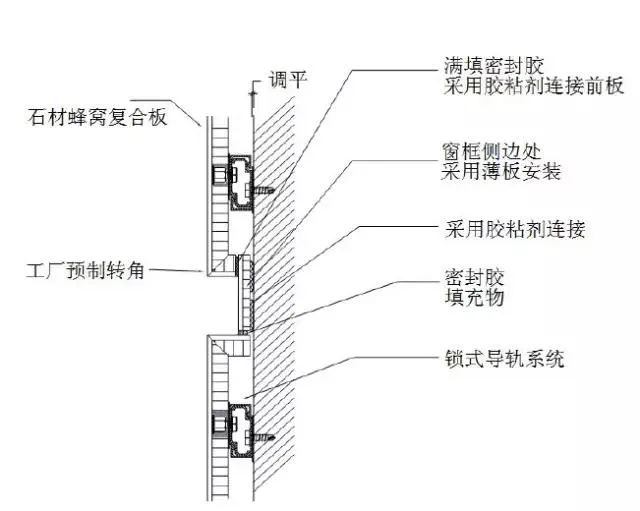

水平窗框處細部處理詳圖

2.6 層間防火封堵及保溫

每層樓板標高處，沿外墻四周設一道層間防火封堵。因外墻石材蜂窩板與墻體有10cm 左右的空隙，為防止火災發生后，火勢從此空隙處向上蔓延，故此設層間防火隔離帶。

材料采用1.2mm 厚鍍鋅鋼板50mm 厚防火保溫礦棉板。鍍鋅鋼板一端用射釘固定在建筑物墻體上，射釘間距500mm，另一端固定在橫向龍骨掛件上。

2.7 石材蜂窩板板縫打膠及修飾整理

2.7.1 注膠前應在石材蜂窩板四周粘好保護膠帶，防止石材受污染。用鋼絲刷清理石材蜂窩板縫隙內的灰塵。

2.7.2 填實泡沫棒，嵌縫深度要適合膠縫厚度。泡沫棒直徑比石材蜂窩板之間的間隙大2mm,用中性硅酮耐候膠填縫。膠平面平滑美觀、無褶皺。

2.7.3 耐候密封膠一定要與石材蜂窩板進行抗污性試驗，以防止對石材蜂窩板造成污染。

2.7.4 石材蜂窩板安裝完畢后，應檢查、修補、清理一遍，拆架子時應注意成品保護。

材料與設備

1. 材料

石材蜂窩板：建筑外墻飾面使用。如800×800，600×1200 等規格

錨栓：專用錨栓，采用奧氏體不銹鋼。

鋁合金掛件：連接石材蜂窩板和建筑墻體

其它材料：不銹鋼連接螺栓、不銹鋼膨脹螺栓。

2. 設備

本工法所用的石材蜂窩板為廠家定型加工。現場安裝中必備機具有：經緯儀、水準儀、切割機、角磨機、梅花扳手、電鉆、鋼直尺、角尺、墨斗、水平尺、電錘、膠槍、風壓機、配電箱、滅火器等。

安全措施

1. 施工作業人員必須戴好安全帽，系安全帶，并配備工具袋。

2. 上崗作業前，相關工種都必須接受三級安全教育和技術交底，并了解安全操作規程。

3. 高處作業人員必須進行體檢，各種特殊作業工種人員持證上崗。

4. 腳手架上的廢棄物應及時清理，腳手架應和建筑物有可靠拉結。

5. 施工時應盡量避免上下交叉作業。

6. 安裝石材蜂窩板時，必須兩個人配合操作。

7. 現場使用的機械設備要裝設漏電保護器，做到一機一閘一漏保。

環保措施

1. 石材蜂窩板材料必須符合設計及環保要求。

2. 施工現場材料堆放整齊，做好標識。

3. 落灰應及時清理干凈，廢棄不用的漿料應在指定地點倒棄，以便統一回收處理。

4. 盡量使用低噪音工具和施工機具。

5. 施工現場應通過灑水等防止揚塵措施。

6. 幕墻的注膠密封作業必須在合適的溫度及濕度條件下進行。
